Understanding GEMM Performance and Energy on NVIDIA Ada Lovelace: A Machine Learning-Based Analytical Approach

一、论文概述

项目	内容
标题	Understanding GEMM Performance and Energy on NVIDIA Ada Lovelace: A Machine Learning-Based Analytical Approach
作者	未在摘要中明确列出
机构	未明确
论文	arXiv:2411.16954
代码	GPPerf (开源)
发布	2024年11月
许可	未明确
硬件平台	NVIDIA GeForce RTX 4070 (Ada Lovelace)

二、核心思想

问题定义

GPU 内核性能优化是现代高性能计算的关键挑战，特别是随着应用对计算资源利用效率要求的提高。NVIDIA Ada Lovelace 架构（如 RTX 4070）具有 504.2 GB/s 峰值内存带宽和 29.15 TFLOPS 理论峰值性能，性能优化复杂性显著增加。

解决方案概述

本文提出基于机器学习的 GEMM 性能预测框架，结合两种方法：

1. 自定义 tiled 矩阵乘法内核: 用于基础分析，研究 tile 大小对性能的影响
2. NVIDIA CUTLASS 库: 用于全面性能数据收集，覆盖 16,128 种 GEMM 配置

预测模型: 使用 Random Forest 多输出回归，预测运行时间、功耗和能效。

核心性能

• 运行时预测: R² = 0.98，平均误差 15.57%
• 功耗预测: R² = 0.78，中位误差 5.42%
• 优化收益: 最优 tile 大小可提升性能 3.2×，降低功耗 22%

三、技术架构

Roofline 性能模型

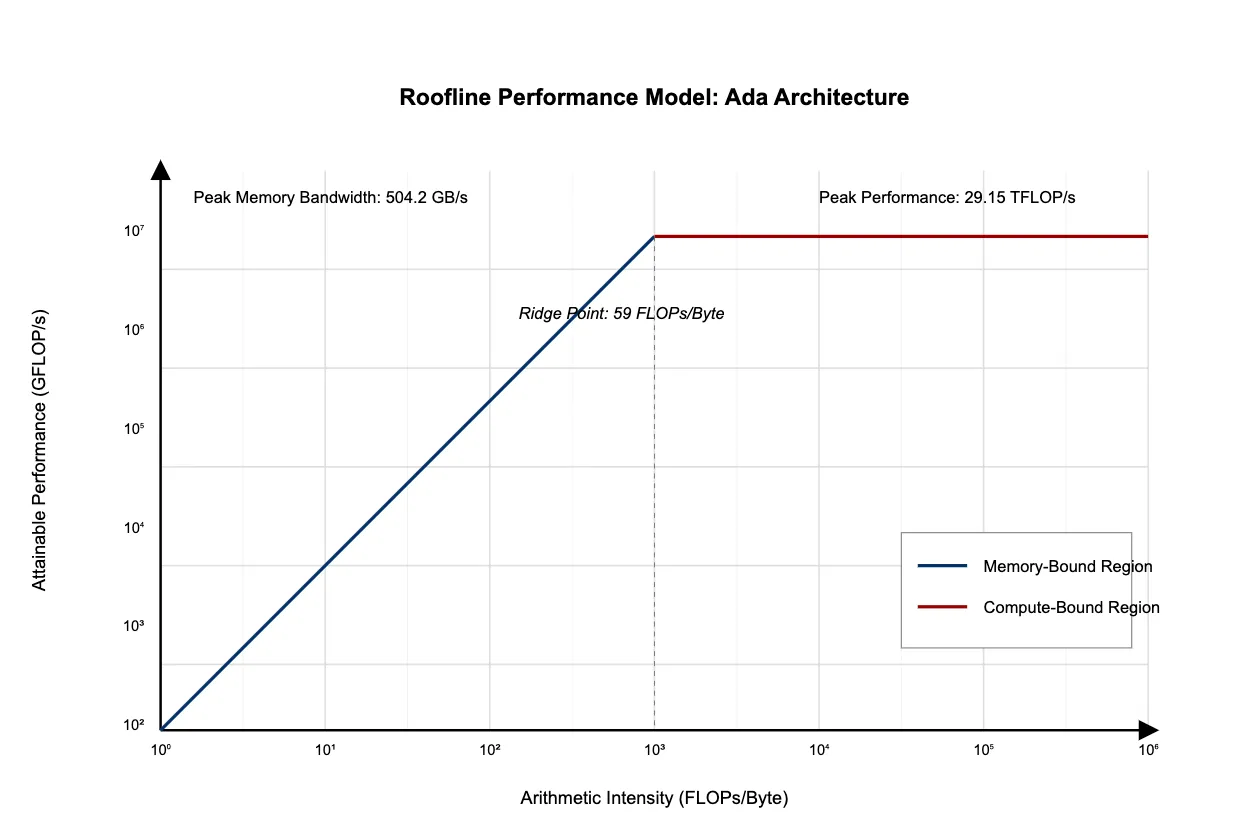

Figure 1: Ada 架构的 Roofline 性能模型

关键参数:

• 峰值内存带宽: 504.2 GB/s
• 理论峰值性能: 29.15 TFLOPS
• Ridge point: 59 FLOPs/Byte（内存受限 vs 计算受限的转折点）

性能区域:

• 内存受限区域: 算术强度 < 59 FLOPs/Byte
• 计算受限区域: 算术强度 > 59 FLOPs/Byte

核心公式

算术强度: $\text{Arithmetic Intensity} = \frac{2MNK}{4(MK + KN + MN)}$

内存效率: $\text{Memory Efficiency} = \frac{\text{Achieved Bandwidth}}{504.2 \text{ GB/s}} \times 100\%$

Roofline 上界: $\text{Performance} = \min(\text{Peak Compute}, \text{Peak Bandwidth} \times \text{Arithmetic Intensity})$

Tiled 矩阵乘法内核

CUDA 内核结构:

__global__ void op_mm_kernel(float *a, float *b, float *c,
                              int M, int N, int K, int tile_size) {
    extern __shared__ float shared_mem[];
    float* As = shared_mem;
    float* Bs = shared_mem + tile_size * tile_size;

    float r = 0.0f;
    int row = threadIdx.y;
    int col = threadIdx.x;

    for (int k = 0; k < (K + tile_size - 1) / tile_size; k++) {
        // 加载到共享内存
        // 执行计算
    }
}

Tile 大小影响:

• Block 大小 = tile_size × tile_size
• 共享内存 = 2 × block_size × sizeof(float)
• Grid 大小随矩阵维度和 tile 大小变化

SM 占用率分析

Tile 大小	每 SM 最大活跃 Block 数	说明
1	高	但利用率极低（每 warp 仅 1 线程）
4	中	改善但仍受限
8	中	平衡点
16	24	最佳平衡
32	1	共享内存限制

四、实验结果

Tiled 矩阵乘法运行时

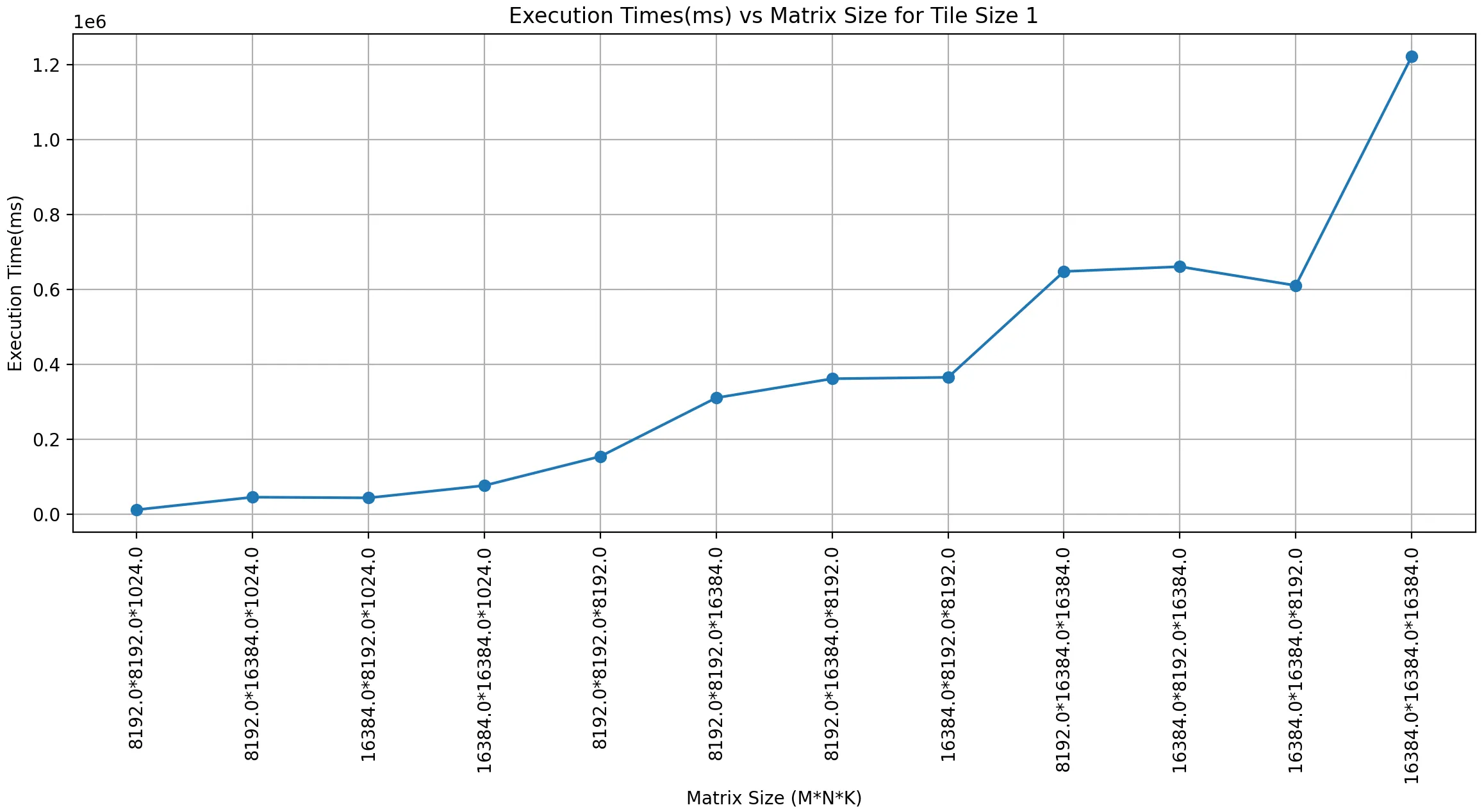

Figure 2: Tile=1 的运行时（最慢配置）

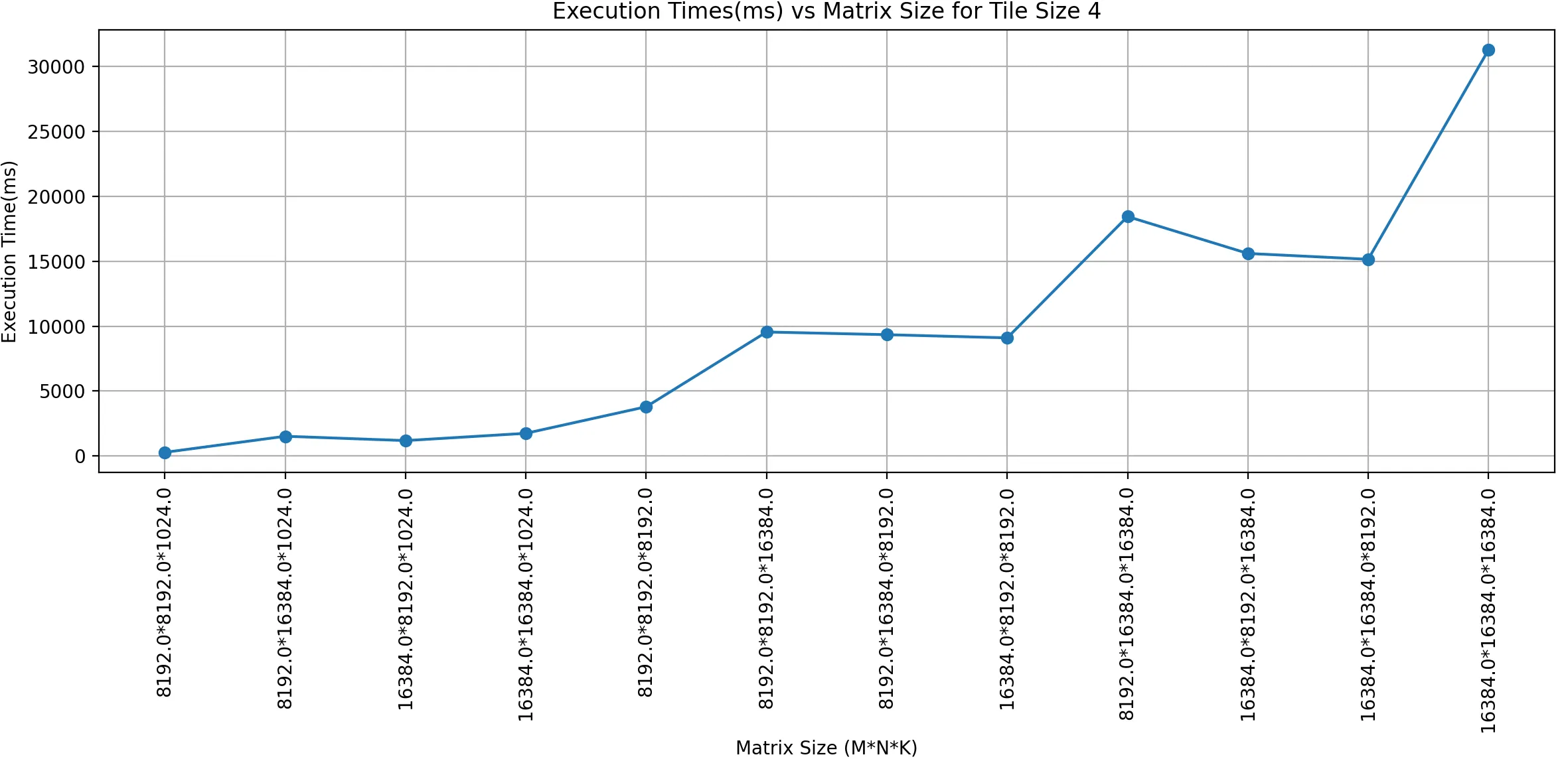

Figure 3: Tile=4 的运行时

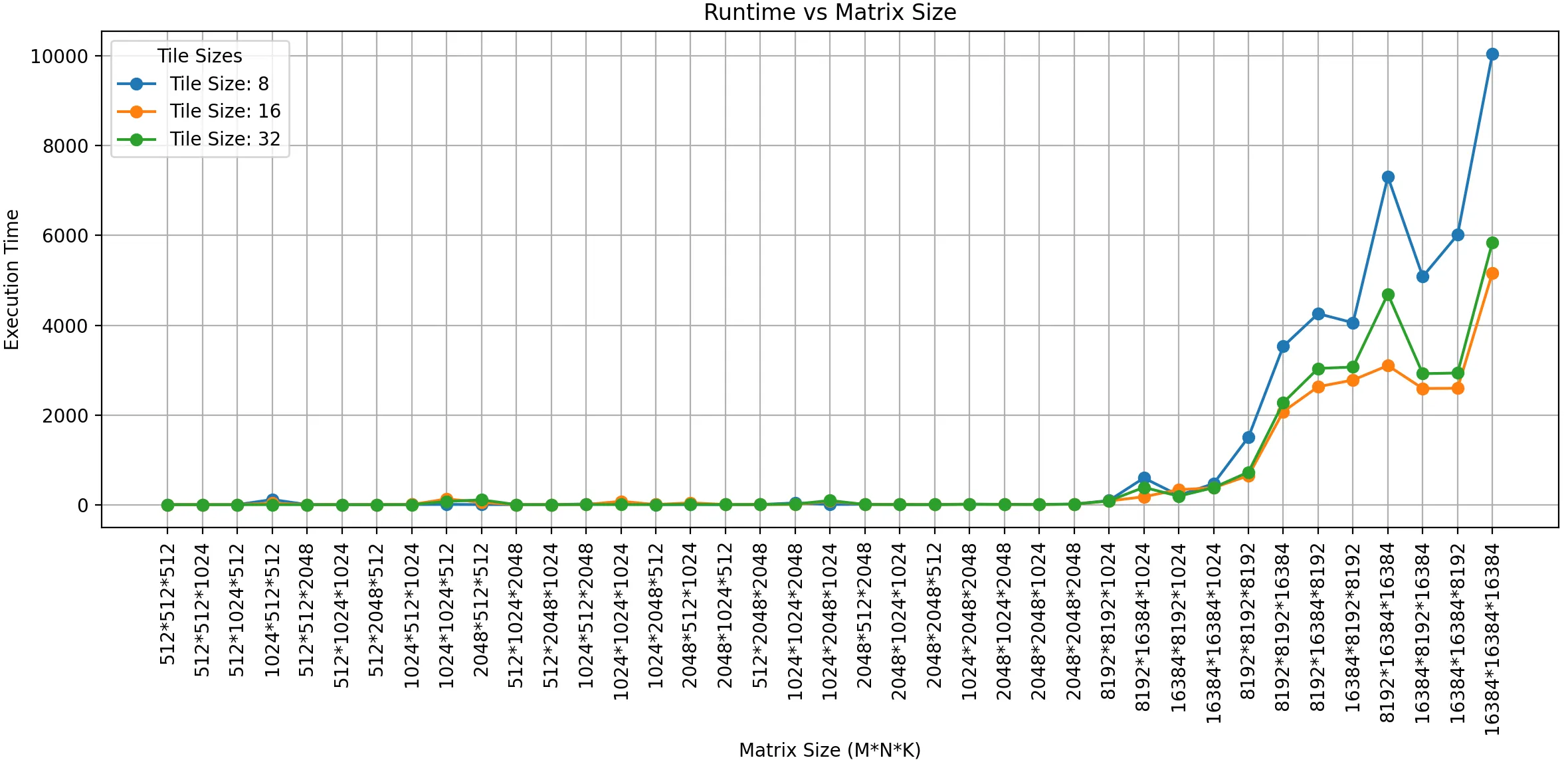

Figure 4: Tile=8,16,32 的运行时

关键观察:

• 运行时随矩阵大小增加而增加
• 运行时随 tile 大小增加而减少（直到 tile=16 达到平台）
• Tile=1 极慢：每 warp 仅 1 线程工作，SP 利用率极低
• Tile=16 后不再改善：内存访问瓶颈已解决，共享内存限制成为新瓶颈

功耗分析

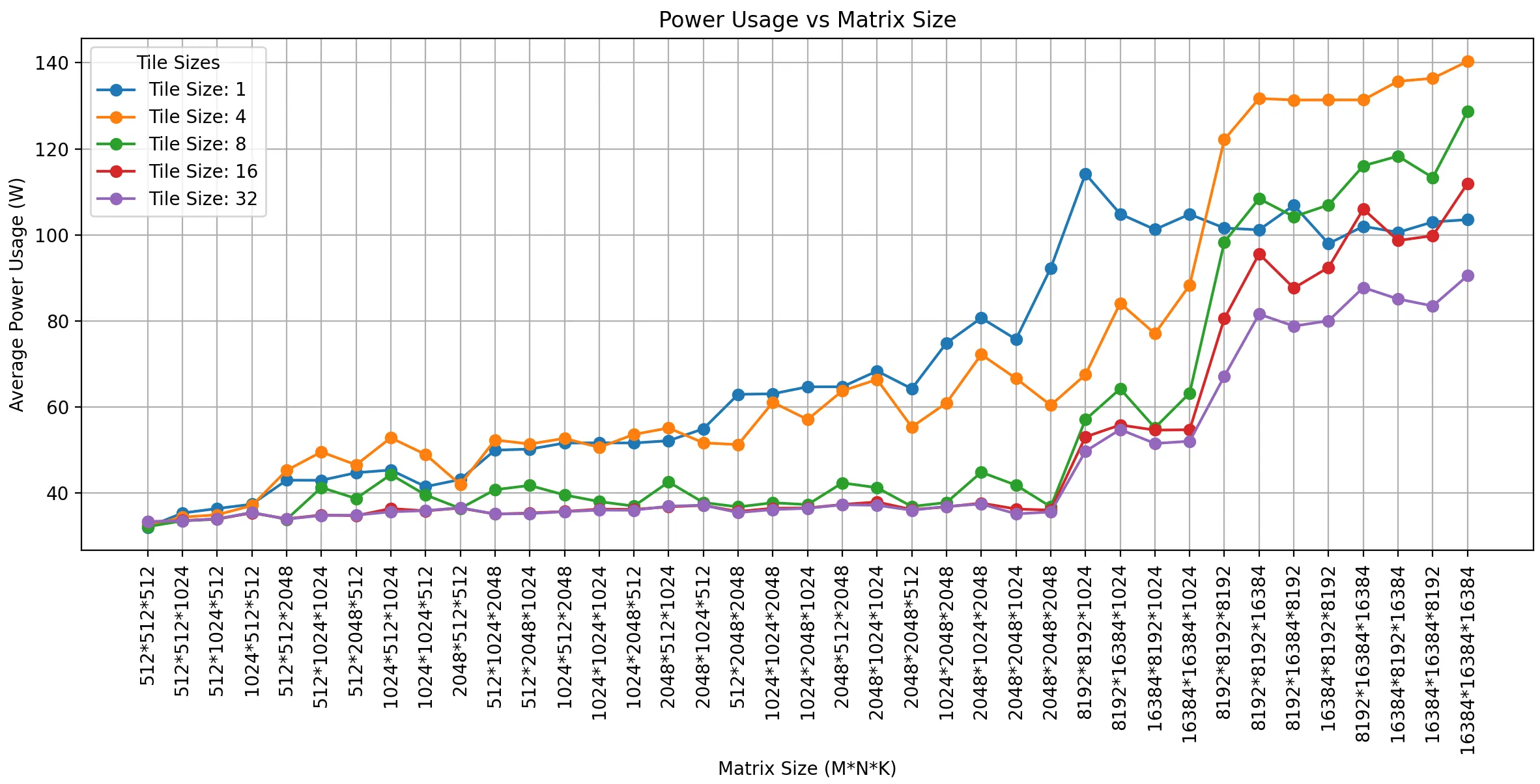

Figure 5: 不同 tile 大小下的功耗

关键发现:

• 更大 tile 大小 → 更低功耗
• 小 tile (1,4): 频繁调度 block，功耗高
• 大 tile (16,32): 减少 grid 大小，最小化空闲 SP 时间

优化收益: 最优 tile 大小可降低功耗 22%

相关性分析

相关性	系数	说明
M×N×K vs 运行时	r=0.98	强相关
M×N vs 功耗	r=0.80	中等相关
K vs 功耗	较弱	输出维度影响更大

洞察: 优化矩阵分区策略应优先考虑输出维度以提高功耗效率

机器学习预测

Figure 7: 运行时预测精度

预测模型性能:

指标	运行时	功耗	能耗
R² 分数	0.98	0.78	-
平均误差	15.57%	-	-
中位误差	-	5.42%	-

CUTLASS 综合分析

数据规模: 16,128 种 GEMM 配置

• 多种矩阵尺寸
• 多种线程块配置
• 多种内存访问模式

Random Forest 多输出回归:

• 同时预测运行时间、功耗、能耗
• 跨矩阵尺寸的稳健扩展行为

五、核心创新

创新点	说明	理论/实验依据
双层分析方法	自定义内核 + CUTLASS 库	基础分析 + 全面覆盖
ML 性能预测	Random Forest 多输出回归	R²=0.98 运行时预测
Tile 大小优化	系统性研究 tile 大小影响	3.2× 性能提升
能耗分析	同时考虑性能和功耗	22% 功耗降低
开源框架	GPPerf 工具包	可复现研究

六、关键发现

1. Tile 大小优化提升功耗效率

• 更大 tile → 更高效资源利用 → 更低功耗
• 小 tile (1,4): 频繁调度，功耗高
• 最优 tile=16: 性能和功耗的最佳平衡

2. 矩阵大小对性能指标的影响

• 运行时: 由总计算量 (M×N×K) 主导 (r=0.98)
• 功耗: 由输出维度 (M×N) 主导 (r=0.80)
• 优化启示: 功耗优化应关注输出维度

3. 共享内存约束

• Tile=16: 占用率从 24 降至 6 blocks/SM
• Tile=32: 降至 1 block/SM
• 实际约束: 共享内存限制了 tile 大小的上界

4. 最优配置

配置	性能提升	功耗降低
Tile=16 (最优)	3.2×	22%
Tile=32	较少改善	更低功耗

七、总结

核心贡献

1. 分析框架: 结合自定义内核和 CUTLASS 的双层分析方法
2. ML 预测模型: Random Forest 实现高精度性能预测
3. Tile 优化: 发现 tile=16 是最佳平衡点
4. 能耗洞察: 矩阵分区应优先考虑输出维度
5. 开源工具: GPPerf 框架可复现

技术影响

• 内核优化: 指导 tile 大小选择
• 性能预测: 无需运行即可预测性能
• 能效优化: 同时优化性能和功耗
• 架构理解: 深入理解 Ada Lovelace 特性

局限性

• 仅测试 RTX 4070（Ada Lovelace）
• 预测模型特定于该架构
• 未考虑跨 GPU 泛化

八、参考资源

• 论文: arXiv:2411.16954
• PDF: arXiv PDF
• HTML: arXiv HTML
• 代码: GPPerf
• 硬件: NVIDIA GeForce RTX 4070 (Ada Lovelace)
• 软件: CUDA 12.2, CUTLASS
