MoE-Lightning: High-Throughput MoE Inference on Memory-constrained GPUs

一、论文概述

项目	内容
标题	MoE-Lightning: High-Throughput MoE Inference on Memory-constrained GPUs
作者	Shiyi Cao, Shu Liu, Tyler Griggs, Peter Schafhalter, Xiaoxuan Liu, Ying Sheng, Joseph E. Gonzalez, Matei Zaharia, Ion Stoica
机构	UC Berkeley, Stanford
论文	arXiv:2411.11217
代码	-
发布	2024-11-18
领域	分布式计算 (cs.DC), 人工智能 (cs.AI), 机器学习 (cs.LG)

二、核心思想

问题定义

Mixture of Experts (MoE) 模型通过稀疏激活的专家子网络来提升模型容量，无需成比例增加推理计算量。然而，MoE 模型的内存需求巨大——例如 Mixtral 8x22B 的专家 FFN 参数需要超过 256 GB 内存，是同等 FLOPs 密集模型的 4-5 倍。这使得 MoE 模型在没有高端 GPU 的情况下难以部署。

解决方案概述

MoE-Lightning 提出了一种高吞吐量的 MoE 批量推理系统，核心创新包括：

1. CGOPipe：一种新颖的 CPU-GPU-I/O 流水线调度策略，通过分页权重实现高资源利用率
2. HRM (Hierarchical Roofline Model)：一种基于层次化屋顶模型的性能模型，帮助找到比现有系统更高吞吐量的调度策略

核心结果：在单个 T4 GPU (16GB) 上，MoE-Lightning 实现了比最先进 offloading 系统高达 10.3× 的吞吐量提升，且仅需 2-3× 更少的 CPU 内存即可达到理论吞吐量上限。

三、技术架构

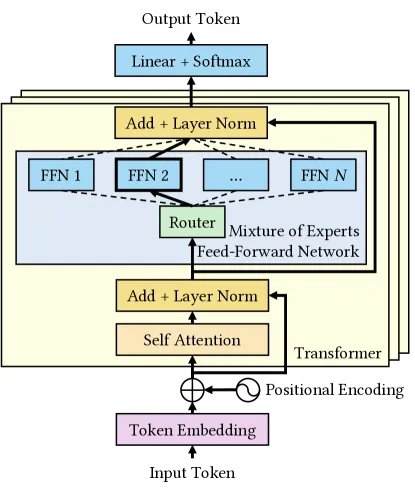

MoE 模型架构

MoE 模型在 Transformer 层中将标准 FFN 替换为多个专家 FFN，通过门控网络选择 top-k 个专家处理每个 token。这种设计允许模型在不增加推理计算量的情况下扩展参数规模。

层次化屋顶模型 (HRM)

HRM 是对经典屋顶模型的扩展，用于分析多级内存层次结构下的性能瓶颈。

经典屋顶模型公式：

• 内存上限：P ≤ B_peak × I (Eq. 1)
• 计算上限：P ≤ P_peak (Eq. 2)
• 转折点：I̅ = P_peak / B_peak (Eq. 3)

HRM 三层性能约束：

对于计算任务 x 在内存层级 i 上执行，数据来自层级 j：

• 计算上限：P_x^i ≤ P_peak^i (Eq. 4)
• 内存上限 (本级)：P_x^i ≤ B_peak^i × I_x^i (Eq. 5)
• 内存上限 (跨级)：P_x^i ≤ B_peak^{j,i} × I_x^j (Eq. 6)

综合性能上限： $P_x^i = \min(P_{peak}^i, B_{peak}^i \times I_x^i, B_{peak}^{j,i} \times I_x^j)$

关键转折点：

• P1 (Eq. 9)：I̅_x^j = min(P_peak^j, B_peak^j × I_x^j) / B_peak^{j,i} — 低于此值时，从层级 j 传输数据到 i 不划算
• P2 (Eq. 10)：I̅_x^j = min(P_peak^i, B_peak^i × I_x^i) / B_peak^{j,i} — 低于此值时，计算受限于 CPU-to-GPU 带宽
• 平衡点 (Eq. 11)：B_peak^i × I_x^i = B_peak^{j,i} × I_x^j — 达到峰值性能的条件

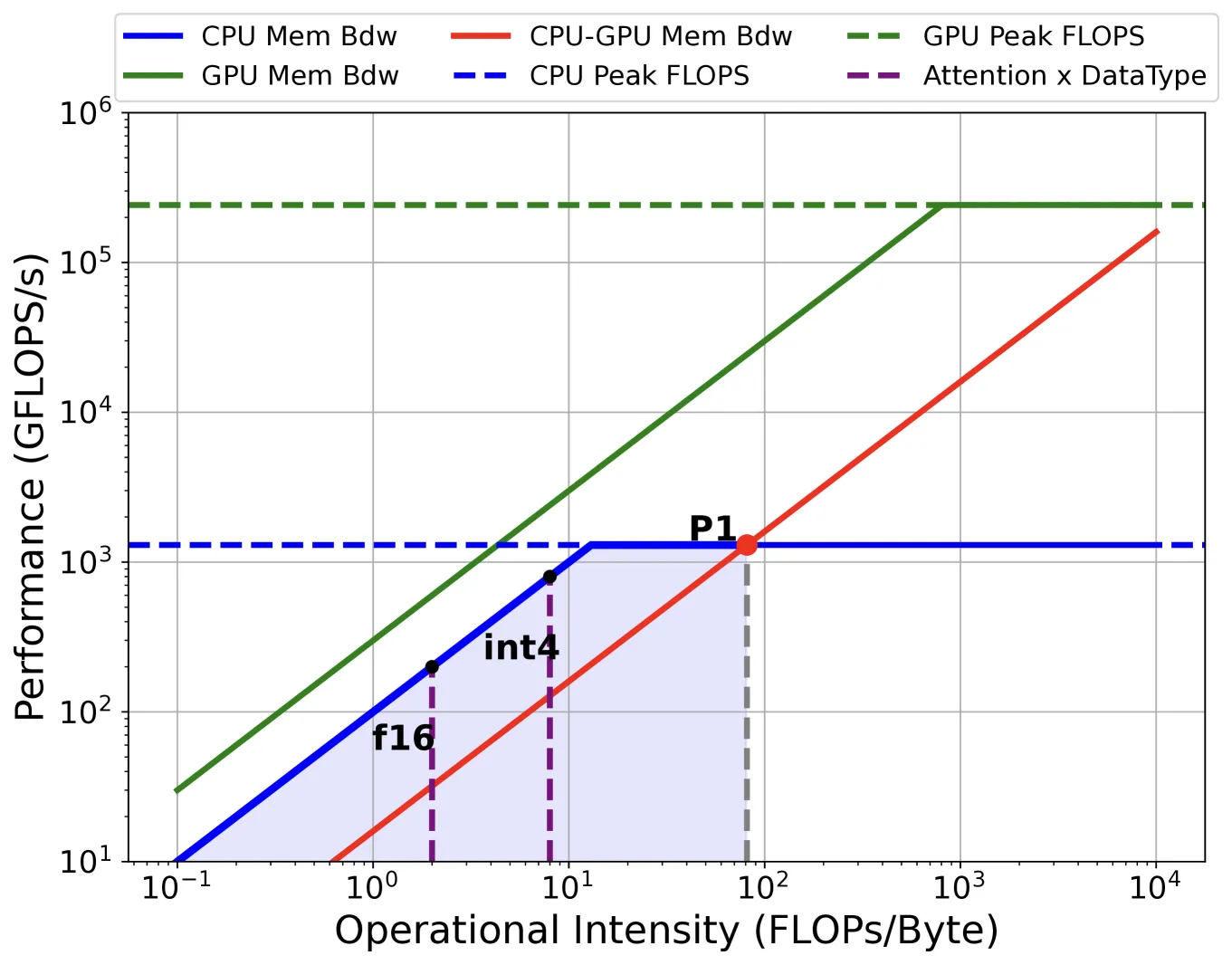

关键发现：

• Attention 操作强度与 batch size 无关，GQA 的操作强度较低，建议在 CPU 上执行 attention
• MoE FFN 操作强度随 batch/micro-batch size 增加（更多计算 per 权重访问）

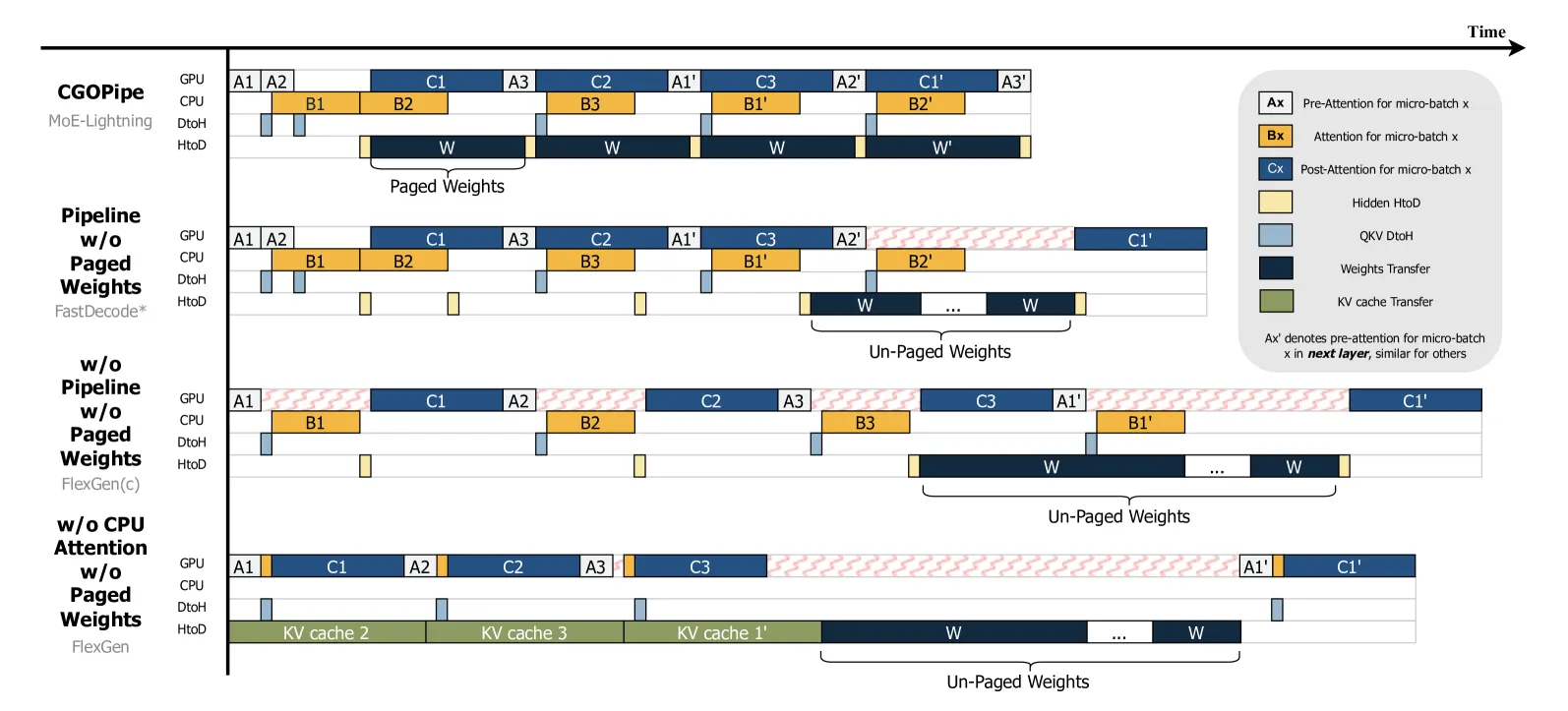

CGOPipe 流水线调度

CGOPipe 的核心设计包括：

CPU Attention：根据 HRM 分析，将 attention 计算放在 CPU 上执行更高效。

权重分页方案：将权重分块为 n 个页面（n = micro-batch 数量），交错传输中间结果和分页权重。

四种数据传输类型：

传输	方向	说明
D1 (QKV DtoH)	GPU→CPU	QKV 投影后的中间结果
D2 (Hidden HtoD)	CPU→GPU	CPU attention 后的隐藏状态
D3 (Weights)	CPU→GPU	下一层的权重
D4 (KV Cache)	CPU→GPU	下一个 micro-batch 的 KV cache

关键洞察：将权重分块为 n 页并交错传输，避免 D2 长时间阻塞，显著提高 I/O 利用率。

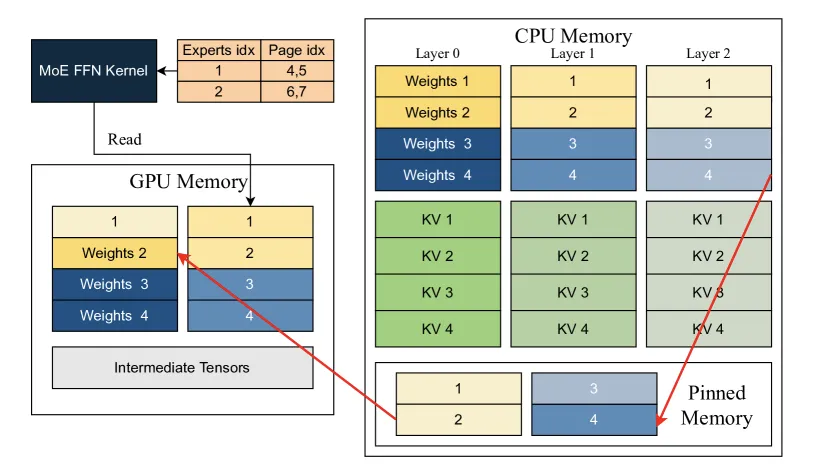

内存管理

• 使用 2× sizeof(W_L) 的权重缓冲区实现权重预取重叠
• 通过 pinned memory 进行权重传输
• 请求按输入长度降序排列，分配到 micro-batch 时将最长请求放入 token 数最少的 micro-batch

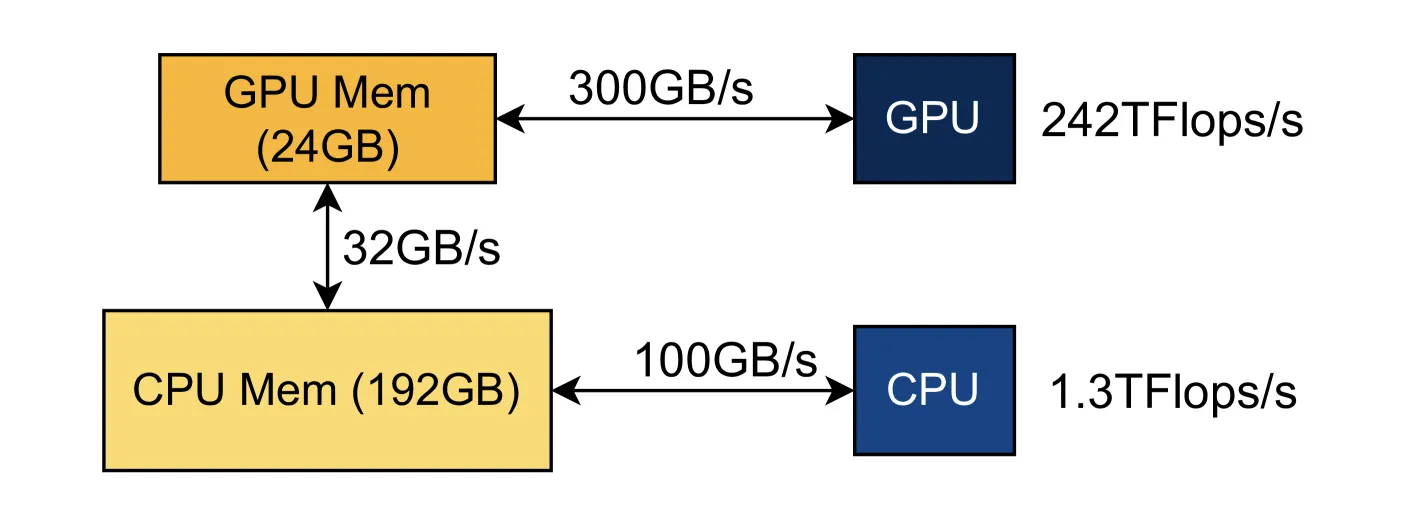

硬件配置

四、核心创新

创新点	说明	理论/实验依据
CGOPipe	CPU-GPU-I/O 流水线调度，权重分页交错传输	消除流水线气泡，提高 I/O 利用率
HRM	层次化屋顶模型，扩展经典 Roofline 到多级内存	近零开销支持不同模型/硬件/工作负载
CPU Attention	将 attention 计算放在 CPU 上执行	GQA 操作强度低，CPU attention 比 KV cache 传输快 3-4×
自适应策略搜索	基于 HRM 的 MILP 优化，离线生成最优策略	不到一分钟生成策略，适应不同硬件配置

五、实验结果

实验设置

• 模型：Mixtral 8x7B, Mixtral 8x22B, DBRX
• 硬件：L4, T4, 2×T4, 4×T4 GPU
• 基线：FlexGen, FlexGen(c) (带 CPU attention), DeepSpeed Zero-Inference
• 工作负载：MTBench, HELM benchmark, synthetic reasoning

端到端结果

指标	MoE-Lightning vs 基线
单 GPU 吞吐量提升 (无 padding)	10.3×
单 GPU 吞吐量提升 (有 padding)	3.5×
vs FlexGen	3.5×
vs FlexGen(c)	5×
vs DeepSpeed	6.7×

MoE-Lightning 在长生成长度下避免了吞吐量下降，得益于 CGOPipe 的高效资源利用。

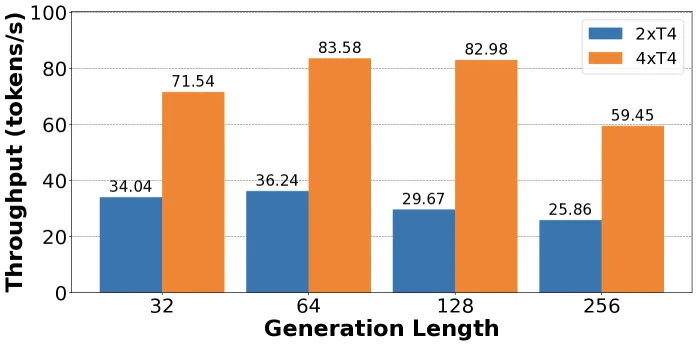

张量并行扩展

配置	吞吐量提升
4×T4 vs 2×T4	2.77-3.38× (超线性扩展)
DBRX 2→4 GPU	2.1-2.8×

• DeepSpeed 展示线性扩展但 batch size 较小
• FlexGen 因 pipeline parallelism 增加 CPU 峰值内存而无法扩展

DBRX 结果

• 2 GPU → 4 GPU：2.1-2.8× 提升
• 无 request padding 时系统不再受限于 GPU 内存容量

六、消融实验

优化器策略对比

配置	μ	N	吞吐量 (token/s)	提升
FlexGen (原始策略)	8	1112	9.5	1×
FlexGen (MoE-Lightning 策略)	36	504	16.816	1.77×
FlexGen (策略 + 更大 N)	36	1116	20.654	2.17×
MoE-Lightning (pipeline)	36	504	30.12	3.17×

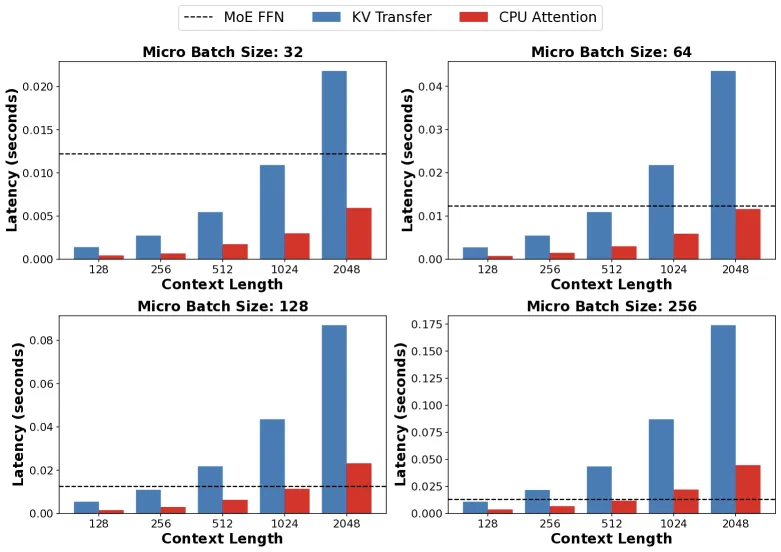

CPU Attention vs MoE FFN vs KV 传输

• CPU attention kernel 比 KV cache 传输快 3-4×
• MoE FFN 延迟在不同 micro-batch size 下变化不大（decode 阶段为内存受限）
• 随着 micro-batch size 和上下文长度增加，CPU attention 最终成为瓶颈

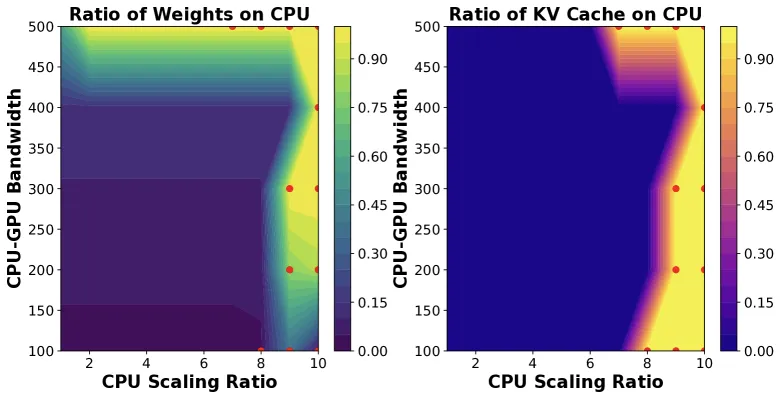

策略随硬件变化

• 在 2×A100-80G 上运行 Mixtral 8x7B 时，随 CPU-to-GPU 带宽增加，更多权重被 offload 到 CPU
• KV cache offloading 与 CPU 缩放比例相关

七、相关工作

方法	特点	MoE-Lightning 优势
FlexGen	GPU-CPU offloading，固定策略	自适应策略搜索，10.3× 吞吐量
DeepSpeed Zero-Inference	分布式推理	单 GPU 更高效，超线性扩展
MoE-I2 (2411.01016)	专家间剪枝 + 低秩分解	无需修改模型，即插即用
FineMoE (2502.05370)	专家 offloading + Expert Map	无需语义搜索，纯系统优化

八、总结

核心贡献

1. CGOPipe：CPU-GPU-I/O 流水线调度策略，通过权重分页实现高资源利用率
2. HRM：层次化屋顶模型，支持不同模型/硬件/工作负载的性能分析
3. 深入的性能分析：识别 MoE 模型在不同场景下的性能瓶颈区域

技术影响

• 使 MoE 模型在消费级 GPU 上变得可访问
• 为 LLM 推理系统的性能建模提供了新的理论框架
• 启发了 CPU-GPU 异构计算的调度策略设计

局限性

• 主要针对离线批量推理场景，未针对在线服务优化
• 需要离线运行 MILP 优化器生成策略
• 未考虑动态负载变化的在线适应

九、关键图片索引

图片	说明	文件名
Figure 1	吞吐量 vs CPU 内存对比	results-throughput-memory.png
Figure 2	MoE 架构图	moe-architecture.png
Figure 3	L4 硬件配置	hardware-config-l4.png
Figure 4	HRM - GQA Attention 分析	hrm-gqa-attention.png

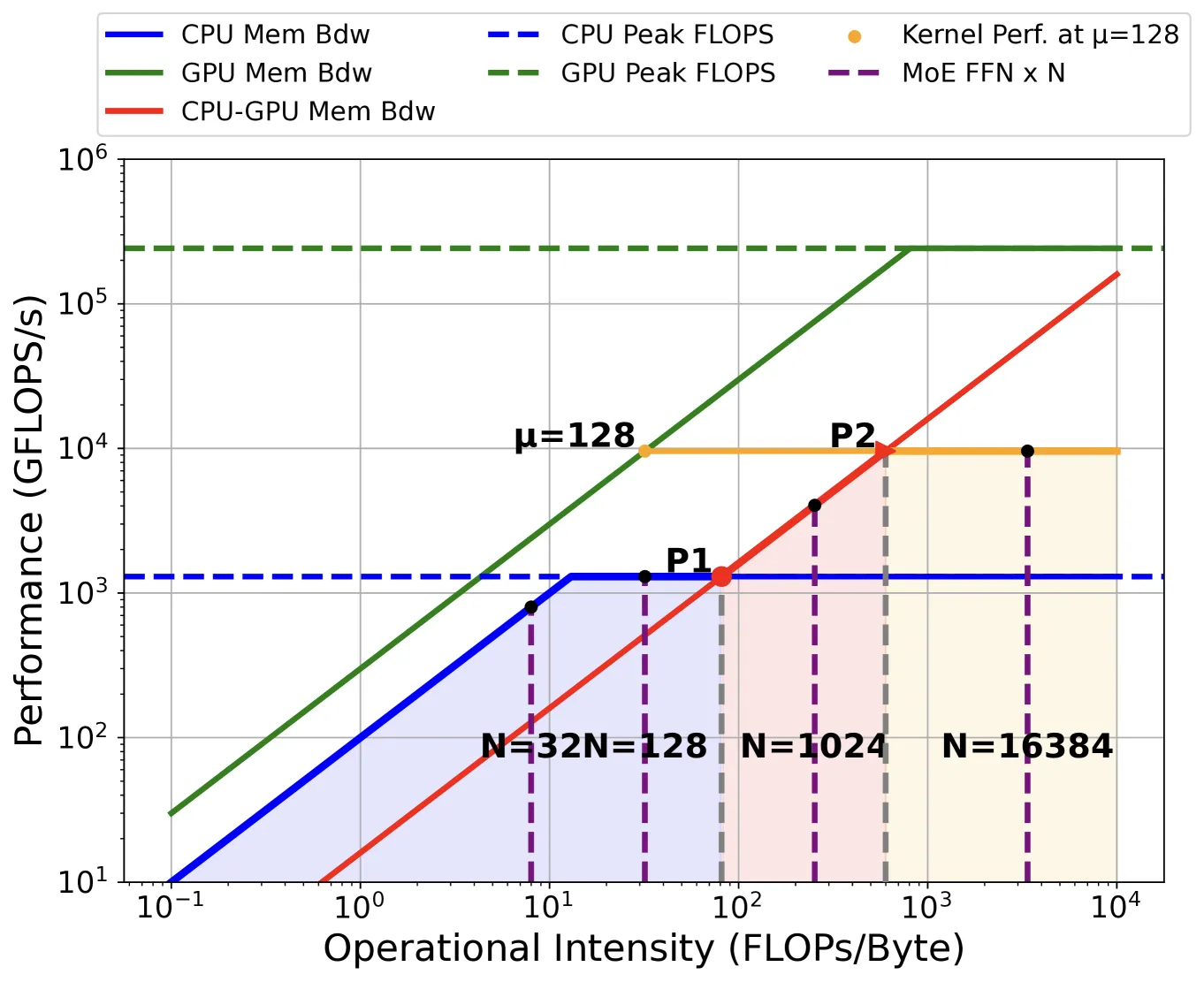

Figure 5	HRM - MoE FFN 分析	hrm-moe-ffn.png
Figure 6	调度策略对比	scheduling-strategies.png

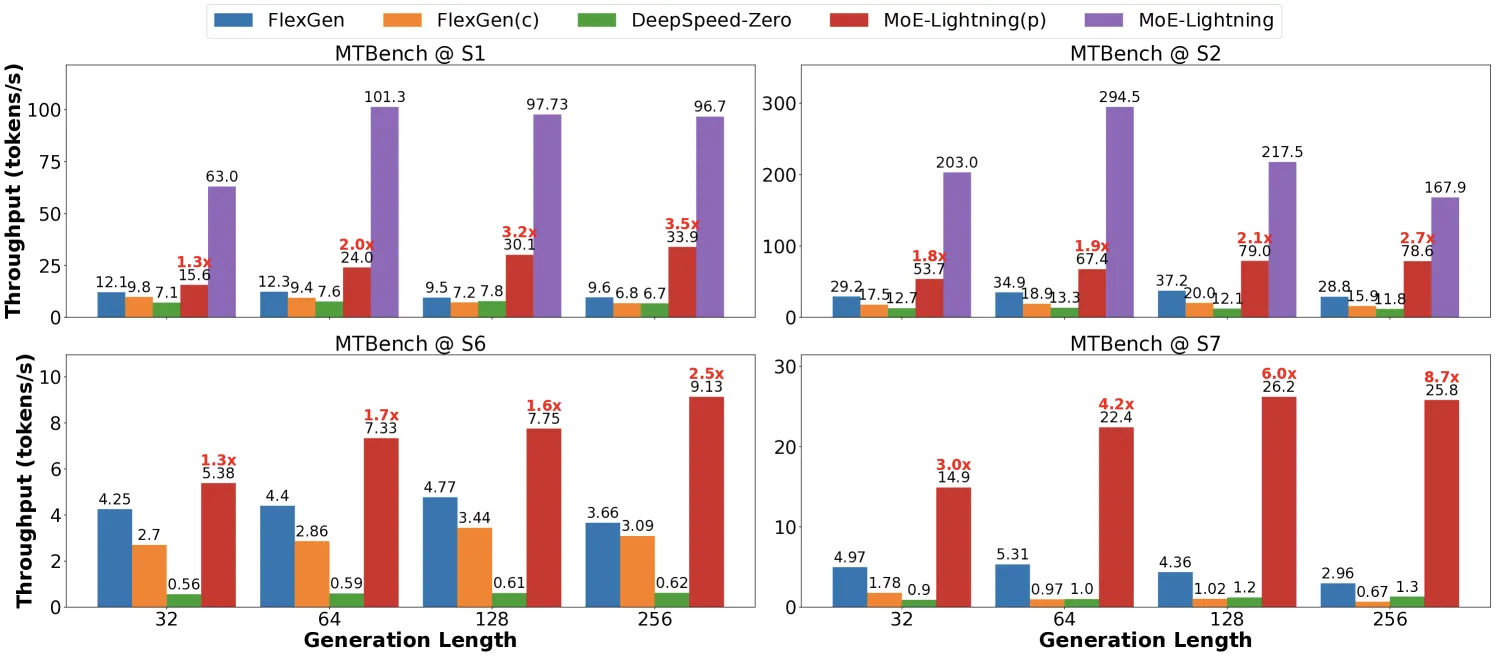

Figure 7	端到端实验结果	end-to-end-results.png
Figure 8	张量并行扩展	tensor-parallelism.png
Figure 9	延迟对比分析	latency-comparison.png
Figure 10	策略随硬件变化	policy-changes.png
Figure 11	内存管理示意	memory-management.png
