ShadowKV: KV Cache in Shadows for High-Throughput Long-Context LLM Inference

通过低秩Key缓存和CPU卸载Value缓存实现高吞吐量长上下文LLM推理

ShadowKV: KV Cache in Shadows for High-Throughput Long-Context LLM Inference

一、论文概述

项目内容
标题ShadowKV: KV Cache in Shadows for High-Throughput Long-Context LLM Inference
作者Hanshi Sun, Li-Wen Chang, Wenlei Bao, Size Zheng, Ningxin Zheng, Xin Liu, Harry Dong, Yuejie Chi, Beidi Chen
机构ByteDance Seed、Carnegie Mellon University
论文https://arxiv.org/abs/2410.21465
代码https://github.com/ByteDance-Seed/ShadowKV
发布2024年10月28日
许可未明确

二、核心思想

问题定义

长上下文LLM推理面临KV缓存的双重瓶颈：

  1. 内存瓶颈：KV缓存随序列长度线性增长，占用大量GPU显存，限制batch size
  2. 带宽瓶颈：每生成一个token都需要访问整个KV缓存，导致低吞吐量

现有方法的局限：

  • KV驱逐策略（H2O、StreamingLLM）：信息丢失，多轮对话中性能下降
  • 动态稀疏注意力（Quest、Loki）：保留全部KV缓存，内存占用不减
  • CPU卸载（InfiniGen）：PCIe传输延迟高，预取选择不准确

解决方案概述

ShadowKV基于两个关键观察设计：

观察1：Pre-RoPE Keys具有极低秩特性

  • Pre-RoPE keys的奇异值衰减最快，可实现6倍压缩且不损失精度
  • 低秩子空间在同一序列内共享，但跨序列不共享
  • SVD开销随序列长度增加而相对降低

观察2：Post-RoPE Keys具有空间局部性

  • 大多数chunk的平均值可作为landmarks近似注意力分数
  • 异常chunk仅占0.2-0.3%，可静态存储在GPU上
  • KV缓存具有时间局部性，命中率超过60%

三、技术架构

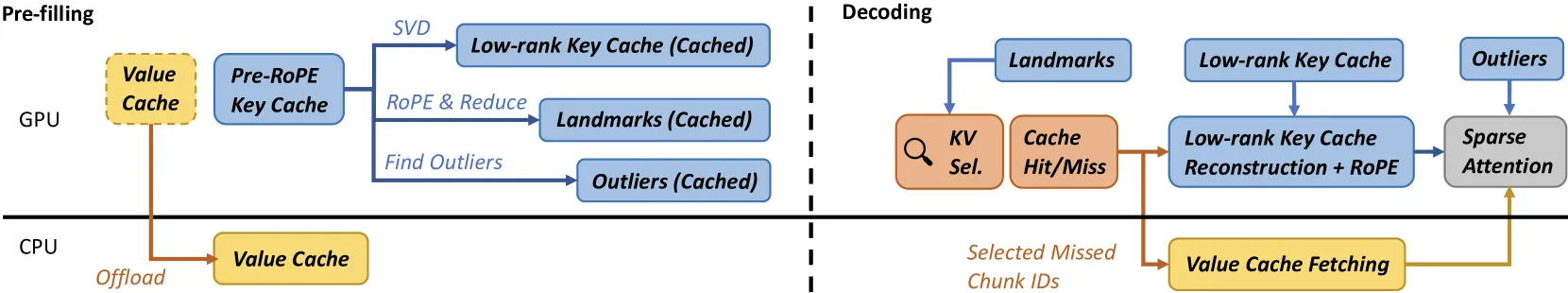

整体框架图

架构图

系统流程：

  1. Pre-filling阶段：

    • 对pre-RoPE key cache进行SVD低秩分解
    • 将value cache卸载到CPU
    • 计算post-RoPE key chunks的均值作为landmarks
    • 检测并存储异常chunks（outliers）

  2. Decoding阶段：

    • 使用landmarks计算近似注意力分数
    • 选择top-k chunk索引
    • 并行：从CPU获取value cache + 从低秩投影重建key cache
    • 使用缓存策略减少60%的数据移动

核心公式

低秩子空间相似度度量：

D(H1,H2)=⟨H1,H2⟩/r\mathcal{D}(\mathbf{H}_1, \mathbf{H}_2) = \langle \mathbf{H}_1, \mathbf{H}_2 \rangle / r

其中 ⟨⋅,⋅⟩\langle \cdot, \cdot \rangle 是Frobenius内积，H1,H2\mathbf{H}_1, \mathbf{H}_2 是秩为 rr 的截断SVD投影矩阵。

等效带宽公式：

B~=2S⋅BGPUS/C+2(K+O)C+(1−α)KC⋅BGPU/BPCIe\tilde{B} = \frac{2S \cdot B_{GPU}}{S/C + 2(K+O)C + (1-\alpha)KC \cdot B_{GPU}/B_{PCIe}}

其中：

  • SS = 序列长度
  • CC = chunk大小
  • KK = 选择的chunk数
  • OO = 异常chunk数
  • α\alpha = 缓存命中率
  • BGPUB_{GPU} = GPU内存带宽 (A100: 2 TB/s)
  • BPCIeB_{PCIe} = PCIe带宽 (31.5 GB/s)

示例计算：C=8, S=128K, K=256, O=48时，等效带宽达到7.2 TB/s，是A100内存带宽的3.6倍。

算法细节

Algorithm 1: Pre-filling

输入：K,KRoPE,V∈Rb×hkv×s×d\mathbf{K}, \mathbf{K}_{RoPE}, \mathbf{V} \in \mathbb{R}^{b \times h_{kv} \times s \times d}，SVD秩 rr，chunk大小 cc，异常chunk数 oo

  1. SVD分解：A∈Rb×s×r,B∈Rb×hkv×r×d←SVD(K)\mathbf{A} \in \mathbb{R}^{b \times s \times r}, \mathbf{B} \in \mathbb{R}^{b \times h_{kv} \times r \times d} \leftarrow SVD(\mathbf{K})
  2. 计算chunk均值：C∈Rb×hkv×s/c×d←Reduce(KRoPE)\mathbf{C} \in \mathbb{R}^{b \times h_{kv} \times s/c \times d} \leftarrow Reduce(\mathbf{K}_{RoPE})
  3. 计算chunk内余弦相似度：S←CosineSimilarity(C,KRoPE)\mathbf{S} \leftarrow CosineSimilarity(\mathbf{C}, \mathbf{K}_{RoPE})
  4. 检测异常：I←ArgTopK(−Min(S,dim=−1),o)\mathbf{I} \leftarrow ArgTopK(-Min(\mathbf{S}, dim=-1), o)
  5. 卸载value到CPU，存储landmarks

Algorithm 2: Decoding

输入：A,B,L,VCPU,Q\mathbf{A}, \mathbf{B}, \mathbf{L}, \mathbf{V}_{CPU}, \mathbf{Q}

  1. 计算chunk注意力分数：P←MatMul(Q,L⊤)\mathbf{P} \leftarrow MatMul(\mathbf{Q}, \mathbf{L}^\top)
  2. 选择top-k chunks：I←ArgTopK(S2,k)\mathbf{I} \leftarrow ArgTopK(\mathbf{S}_2, k)
  3. 并行操作：
    • 从CPU获取value：Vsparse←Gather(VCPU,I)\mathbf{V}_{sparse} \leftarrow Gather(\mathbf{V}_{CPU}, \mathbf{I})
    • 重建key：Ksparse←MatMul(Gather(A,I),B)\mathbf{K}_{sparse} \leftarrow MatMul(Gather(\mathbf{A}, \mathbf{I}), \mathbf{B})
  4. 拼接并计算注意力：K=[Koutlier;RoPE(Ksparse);K]\mathbf{K} = [\mathbf{K}_{outlier}; RoPE(\mathbf{K}_{sparse}); \mathbf{K}]

关键参数

参数值说明
Chunk大小8平衡精度和batch size
SVD秩160pre-RoPE key压缩秩
异常chunk数48静态存储在GPU上
稀疏预算1.56%选择的KV对比例

四、核心创新

创新点说明理论/实验依据
Pre-RoPE Keys低秩特性发现pre-RoPE keys比其他组件低秩得多奇异值分布分析，6倍压缩无精度损失
Landmark近似chunk均值可有效近似注意力分数空间局部性分析，0.2-0.3%异常chunk
等效带宽理论形式化分析ShadowKV的性能优势7.2 TB/s等效带宽，3.6×GPU带宽
流水线重叠key重建与value获取并行执行CUDA多流实现，2×延迟减少
时间局部性缓存利用相邻解码步骤的KV重叠60%数据移动减少

五、实验结果

准确性评估

RULER基准（128K上下文）

方法Llama-3-8B-1MGLM-4-9B-1MLlama-3.1-8B
全注意力86.6886.8285.53
Loki9.3328.5735.52
Loki (V)24.4654.6558.29
InfiniGen70.1367.6059.27
InfiniGen (V)78.3172.9168.76
Quest82.0377.8676.29
Quest (V)83.9981.4779.72
ShadowKV86.8885.6283.57

LongBench基准

方法Llama-3-8B-1MGLM-4-9B-1MLlama-3.1-8B
全注意力39.8648.2448.96
Loki15.7832.3527.02
Quest36.6541.5244.80
ShadowKV39.9447.8948.13

吞吐量评估

模型上下文全注意力ShadowKV增益全注意力(无限)
Llama-3-8B-1M60K160.62 (8)455.14 (48)2.83×273.07
Llama-3-8B-1M122K80.77 (4)239.51 (24)2.97×134.30
Llama-3-8B-1M244K40.37 (2)119.01 (12)2.95×67.15
Llama-3.1-8B60K160.93 (8)472.77 (48)2.94×273.07
Llama-3.1-8B122K80.78 (4)245.90 (24)3.04×134.30
GLM-4-9B-1M60K241.05 (12)615.89 (50)2.56×436.91
Yi-9B-200K60K204.81 (10)544.36 (42)2.66×364.09

关键发现：

  • 支持高达6×更大batch size
  • 吞吐量提升最高3.04×
  • 甚至超越假设无限GPU内存的无限batch size性能

消融实验

稀疏预算影响：

  • 1.56%稀疏预算即可保持全注意力精度
  • 在大多数任务上甚至略微超越全注意力

Chunk大小选择：

  • 增大chunk size允许更大batch size
  • 超过8时精度下降
  • chunk命中率保持约60%

Pre-RoPE Key秩选择：

  • 秩增加到约160时精度趋于稳定
  • 某些任务上低秩近似甚至表现更好

多轮对话能力

在Multi-turn NIAH基准上：

  • SnapKV从第二轮开始性能显著下降
  • ShadowKV在多轮对话中保持精度

与MInference兼容性

与高效pre-filling方法MInference结合：

  • RULER 8K-256K上下文平均分：82.04（vs 全注意力81.98）
  • 证明ShadowKV与pre-filling加速技术兼容

六、相关工作

论文方法与ShadowKV的区别
StreamingLLM保留attention sinks和最近KV信息丢失，不适合多轮对话
H2O基于累积注意力分数的驱逐无法恢复被驱逐的token
SnapKV使用prompt局部窗口选择重要token第一轮选择后无法更新
Quest按页选择，近似最高注意力保留全部KV，内存不减
LokiPCA降维选择token依赖校准数据集
InfiniGenSVD预定义投影预取prompt无关的预取不准确
KIVI2-bit量化keys和values正交方法，可与ShadowKV结合

七、总结

核心贡献

  1. 发现pre-RoPE keys的低秩特性：比其他组件低秩得多，可实现6倍压缩
  2. 设计高效的存储策略：低秩key cache + CPU卸载value cache + GPU存储landmarks和outliers
  3. 提出准确的KV选择方法：利用landmarks选择1.56%的稀疏KV对
  4. 实现等效带宽优化：理论7.2 TB/s，实际3.04×吞吐量提升
  5. 广泛验证：在6个模型、3个基准上验证有效性

技术影响

  • 为长上下文LLM推理提供实用的高吞吐量解决方案
  • 发现pre-RoPE keys的低秩特性对后续KV缓存优化研究有指导意义
  • 等效带宽分析框架可推广到其他KV缓存优化方法

局限性

  • 主要针对decode阶段优化，pre-filling仍需完整计算
  • 需要对每个序列进行在线SVD分解
  • 对于非常短的序列，优化收益有限
