PipeFill: Using GPUs During Bubbles in Pipeline-parallel LLM Training

一、论文概述

1.1 基本信息

项目	内容
论文标题	PipeFill: Using GPUs During Bubbles in Pipeline-parallel LLM Training
arXiv ID	2410.07192
作者	Daiyaan Arfeen, Zhen Zhang, Xinwei Fu, Gregory R. Ganger, Yida Wang
提交日期	2024-09-23
会议	Under review by MLSys Conference
许可证	CC BY 4.0

1.2 摘要

训练具有数十亿参数的深度神经网络（DNN）通常涉及流水线并行（PP）执行。然而，PP 模型训练可能会低效地使用 GPU，尤其是在大规模情况下，由于流水线气泡导致的 GPU 空闲时间通常占训练作业 GPU 分配的 15-30%，甚至可超过 60%。

为提高 PP 模型训练的 GPU 利用率，本文介绍了 PipeFill，它用其他待处理作业的执行来填充流水线气泡。通过利用气泡 GPU 时间，PipeFill 减少了与大规模模型训练扩展相关的 GPU 利用率损失。实验表明，PipeFill 可将大规模 LLM 训练中 GPU 的整体利用率提高最多 63%，训练作业仅减速 <2%，即使在低规模 LLM 训练中也能获得 5-15% 的利用率提升。对于 8K GPU 上的大规模 LLM 训练，63% 的利用率提升相当于额外完成多达 2.6K GPU 等量的工作。

---

二、核心思想

2.1 问题背景

在流水线并行训练中，流水线气泡（Pipeline Bubbles） 是导致 GPU 利用率低下的主要原因：

1. 气泡产生原因：流水线必须在每个 minibatch 之前完全排空并重新启动，导致各 GPU 的空闲时间
2. 气泡比例公式：(p-1)/(m+p-1)
   • p = 流水线级数（pipeline stages）
   • m = 微批次（microbatches）数量
3. 规模化问题：
   • 从 1K GPU 扩展到 8K GPU 时，训练时间从 82 天减少到 26 天
   • 但 GPU 利用率下降超过 60%

2.2 关键洞察

核心思想：在流水线气泡期间执行与主训练作业无关的独立作业（fill jobs），而不是尝试解决训练作业内部的数据依赖问题。

与现有工作（如 PipeFisher、Bamboo）不同，这些工作尝试用依赖于训练作业的计算来填充气泡，而 PipeFill 使用完全独立的作业来填充气泡，包括推理作业和训练作业。

2.3 面临的挑战

挑战	描述
内存管理	GPU 内存主要被主训练作业占用，如何在气泡期间为填充作业分配内存？
上下文切换	如何确保填充作业不影响主训练作业的性能？
作业调度	面对异构特征的众多气泡，如何有效调度以满足用户目标？

---

三、技术架构

3.1 系统总览

PipeFill 由三个主要组件构成：

┌─────────────────────────────────────────────────────────────┐
│                    PipeFill 系统架构                          │
├─────────────────────────────────────────────────────────────┤
│                                                             │
│  ┌──────────────┐    ┌──────────────┐    ┌──────────────┐   │
│  │ Instrumented │    │   Fill Job   │    │ Fill Job     │   │
│  │   Pipeline   │───>│   Executor   │<───│  Scheduler   │   │
│  │    Engine    │    │              │    │              │   │
│  └──────────────┘    └──────────────┘    └──────────────┘   │
│         │                   │                   │           │
│         v                   v                   v           │
│  ┌──────────────────────────────────────────────────────┐  │
│  │                     GPU Device                       │  │
│  │  ┌─────────────────┐  ┌─────────────────────────┐    │  │
│  │  │  Main Job       │  │  Fill Jobs              │    │  │
│  │  │  (LLM Training) │  │  (Inference/Training)   │    │  │
│  │  └─────────────────┘  └─────────────────────────┘    │  │
│  └──────────────────────────────────────────────────────┘  │
└─────────────────────────────────────────────────────────────┘

3.2 组件详解

3.2.1 流水线引擎（Pipeline Engine）

功能：

• 插入流水线气泡指令（Pipeline Bubble Instructions） 标记气泡的开始和结束
• 测量气泡期间可用内存
• 在气泡开始时通知 Executor 执行填充作业

气泡特征描述：

• 在主训练作业开始时进行 profiling
• 逐步增加等待时间直到观察到主作业吞吐量下降
• 使用 torch.cuda.memory_allocated() 确定可用内存

3.2.2 执行器（Executor）

功能：

• 为填充作业创建执行计划
• 选择批处理大小并对计算图进行分区
• 在气泡期间执行填充作业的图分区

核心算法（Algorithm 1: Partition fill job onto bubbles）：

# 伪代码
def partition_fill_job(bubble_durations, bubble_memory, fill_job_graph):
    # 1. 复制图以最大化执行时间（不超过总气泡时间）
    F_prime = replicate_graph(fill_job_graph, bubble_durations)

    # 2. 贪心打包图节点到气泡中
    partitions = []
    for each bubble:
        partition = []
        while can_fit(next_node, bubble):
            partition.append(next_node)
        partitions.append(partition)

    return partitions

3.2.3 调度器（Scheduler）

功能：

• 接受用户定义的调度策略
• 将填充作业调度到设备的气泡上
• 计算填充作业在任何设备上的吞吐量/处理时间

支持的调度策略：

策略	公式	优化目标
Shortest-Job-First (SJF)	f(j,s,i) = 1/min(j.proc_times)	最小化平均作业完成时间
Makespan-Minimizing	f(j,s,i) = 1/max(j.proc_times[i], s.rem_times)	最小化最大忙碌时间
Deadline-Aware	组合多种策略	满足截止时间要求

---

四、核心创新

4.1 流水线气泡指令（Pipeline Bubble Instructions）

# 流水线引擎中的气泡指令示例
class PipelineBubbleInstruction:
    def __init__(self):
        self.bubble_duration = None  # 气泡持续时间
        self.free_memory = None      # 可用内存

    def execute(self):
        # 1. 释放临时内存缓冲区
        torch.cuda.empty_cache()

        # 2. 等待主作业卸载完成
        wait_for_offloading()

        # 3. 通知 Executor 开始执行
        signal_executor()

4.2 主作业内存卸载（Main Job Offloading）

为了增加填充作业可用的内存，PipeFill 支持将主作业的优化器状态（如 Adam 的动量估计）卸载到 CPU 内存：

• 卸载时机：与前向传播执行重叠
• 加载时机：与梯度同步重叠
• 效果：无性能影响的情况下释放大量内存

4.3 填充作业执行计划算法

填充作业执行面临的关键约束：

1. 内存约束：只能使用约 25% 的 GPU 内存
2. 时间约束：每个气泡只能执行有限时间
3. 中断约束：气泡结束时必须中断执行

解决方案：

• 使用 ZeRO-Offload / ZeRO-Infinity 进行 CPU 卸载
• 激活检查点（Activation Checkpointing）
• 动态批处理大小调整

4.4 与现有方法的对比

特性	PipeFill	PipeFisher	Bamboo	AntMan	Muri
填充作业类型	独立作业	依赖作业(K-FAC)	依赖作业(冗余计算)	推理作业	多作业
适用范围	通用 LLM 训练	K-FAC 优化	容错训练	弹性训练	通用
内存管理	动态卸载	无	无	内存上限	无
上下文切换	精确控制	固定	固定	内核级	无
调度策略	可配置	固定	固定	优先级	固定

---

五、实验结果

5.1 实验设置

配置项	物理集群	模拟器
硬件	16x AWS p3.16xlarge (128 V100 GPUs)	事件驱动模拟器
主作业	5B 参数 LLM, 16级流水线	40B 参数 LLM, 8路张量并行 + 16级流水线
GPU	NVIDIA Tesla V100 (16GB HBM, 125 TFLOPS)	同左
序列长度	2048 tokens	同左
微批次大小	2	同左
总 minibatch 大小	1024	同左
调度算法	GPipe（默认）	GPipe / 1F1B

5.2 填充作业模型

模型	参数量	类型	任务类型
EfficientNet	117M	CNN	CV
BERT-base	109M	Transformer	NLP
BERT-large	334M	Transformer	NLP
Swin-large	779M	Vision Transformer	CV
XLM-Roberta-XL	2.8B	Transformer	NLP

5.3 核心结果

5.3.1 GPU 利用率提升

GPU 数量	无 PipeFill 利用率	有 PipeFill 利用率	提升幅度
1K	~85%	~90%	+5%
2K	~65%	~75%	+10%
4K	~40%	~75%	+35%
8K	~35%	~80%	+45%
8K (仅推理)	~35%	~98%	+63%

5.3.2 模拟器结果

关键发现：

• 在 4K GPU 时，PipeFill 可获得传统 2K GPU 流水线并行 89% 的 GPU 利用率
• 在 8K GPU 时，可获得传统 4K GPU 流水线并行 92% 的 GPU 利用率
• 使用仅 BERT 推理作业时，8K GPU 可超过传统 4K GPU 的 GPU 利用率 6.5%

5.3.3 物理集群验证

验证结果：

• 填充 68% 气泡持续时间时，主作业仅减速 <2%
• 回收的 TFLOPS 与模拟器预测值误差 <5%
• 主作业开销与填充作业类型无关，仅与填充的气泡比例相关

5.3.4 等效 GPU 节省

主作业 GPU 数	气泡比例	填充作业混合	节省 GPU 数
2K	~40%	混合	200-300
4K	~55%	混合	600-900
8K	~65%	混合	1500-2000
8K	~65%	仅推理	2000-2600

5.4 填充作业特性分析

关键发现：

1. 推理作业 > 训练作业：推理作业内存需求低，可使用更高的批处理大小
2. 大模型训练性能差：激活占用大，需要 CPU 卸载
3. CNN 模型表现差：EfficientNet/Swin 的激活尺寸大，受限于内存
4. 减速幅度：大多数填充作业经历约 30% 的独占执行减速

5.5 敏感性分析

5.5.1 调度算法对比

调度算法	小规模差异	大规模差异
GPipe vs 1F1B	GPipe 高 20%	差异缩小到 5%

5.5.2 调度策略对比

策略	优势场景
SJF	低负载，最小化平均 JCT
Makespan-Minimizing	高负载，最小化最大忙碌时间

5.5.3 气泡大小和可用内存

发现：

• 气泡大小缩小 50% 导致 TFLOPS 仅下降 5.3%
• 内存从 2GB 增加到 4GB 提升 30% TFLOPS
• 内存从 4GB 增加到 8GB 仅提升 12.2% TFLOPS（收益递减）

---

六、相关工作

6.1 流水线优化

方法	思路	局限性
Chimera	双向流水线减少气泡	增加内存开销，不适用于大 LLM
Megatron-3D	交错流水线	要求微批次数是流水线级数的倍数
Alpa/FlexFlow/Dapple	搜索最优分区配置	无法消除气泡
Bamboo	冗余计算实现容错	仅适用于 spot 实例
PipeFisher	K-FAC 二阶优化	仅适用于 K-FAC 优化

6.2 资源共享

方法	思路	局限性
AntMan	弹性扩缩容	未专门处理流水线气泡
Salus	多作业共享 GPU	未考虑流水线特性
PipeSwitch	训练/推理时间共享	仅适用于推理低谷期
REEF	内核级抢占	未处理大模型训练
PilotFish	利用云游戏空闲资源	场景特定
Muri	多资源交错	假设所有作业能放入内存

6.3 高效内核

方法	贡献
FlashAttention	通过分块计算提高注意力效率
TVM/Ansor/NVFuser	计算融合提高占用率

与 PipeFill 的关系：正交，PipeFill 可与这些技术结合使用。

---

七、总结

7.1 主要贡献

1. 概念创新：首次提出用独立作业填充流水线气泡的思想
2. 系统实现：设计并实现了完整的 PipeFill 系统
3. 调度算法：提出了将填充作业分配到气泡并配置执行的方法
4. 实验验证：证明 PipeFill 可显著提高 GPU 利用率而不损害训练效率

7.2 关键成果

指标	结果
GPU 利用率提升	最高 63%（大规模 LLM 训练）
主作业减速	<2%
低规模提升	5-15%
8K GPU 等效节省	最多 2.6K GPU

7.3 意义与影响

PipeFill 为大规模 LLM 训练提供了一种正交的优化方法，可以与现有的流水线优化、高效内核等技术结合使用。在生成式 AI 爆炸式增长和底层 DNN 训练成本高昂的背景下，PipeFill 提供了关键的效率提升。

7.4 局限性与未来方向

1. 填充作业类型限制：仅支持非延迟敏感的训练和批量推理作业
2. 内存约束：填充作业仅能使用约 25% 的 GPU 内存
3. 硬件依赖：CPU-GPU 带宽影响卸载效率（可通过 PCIe Gen5/NVLink-C2C 改善）
4. 调度复杂性：需要为不同场景配置合适的调度策略

---

八、参考资源

8.1 论文链接

• arXiv: https://arxiv.org/abs/2410.07192
• PDF: https://arxiv.org/pdf/2410.07192
• HTML: https://arxiv.org/html/2410.07192v1

8.2 关键引用

@article{arfeen2024pipefill,
  title={PipeFill: Using GPUs During Bubbles in Pipeline-parallel LLM Training},
  author={Arfeen, Daiyaan and Zhang, Zhen and Fu, Xinwei and Ganger, Gregory R. and Wang, Yida},
  journal={arXiv preprint arXiv:2410.07192},
  year={2024}
}

8.3 相关工具与框架

工具/框架	用途
DeepSpeed	PipeFill 的实现基础
ZeRO-Offload	优化器状态 CPU 卸载
ZeRO-Infinity	梯度/激活/参数卸载
PyTorch	深度学习框架

8.4 下载的图表

所有图表已保存至 docs/figures/pipefill/ 目录：

文件名	描述

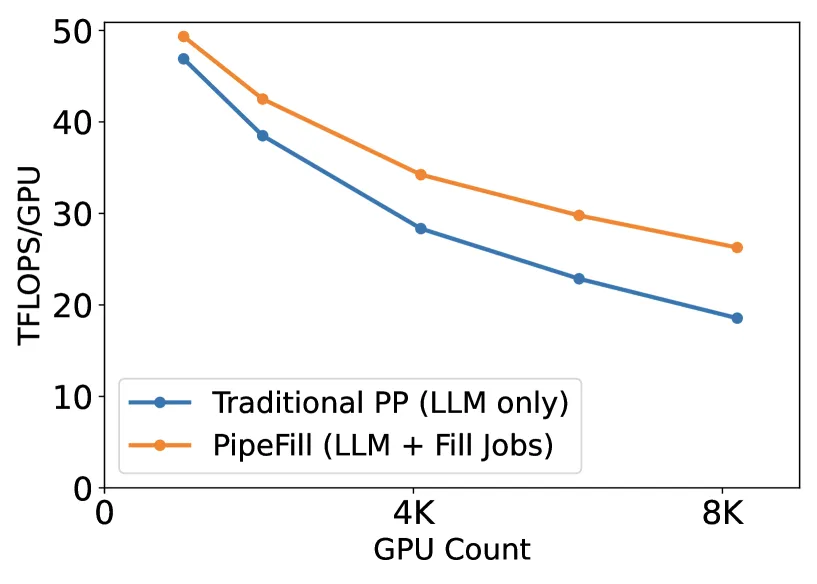

fig1_gpu_utilization.png	GPU 利用率随 GPU 数量变化
fig2_pipeline_parallelism.png	流水线并行与数据并行结合示意图

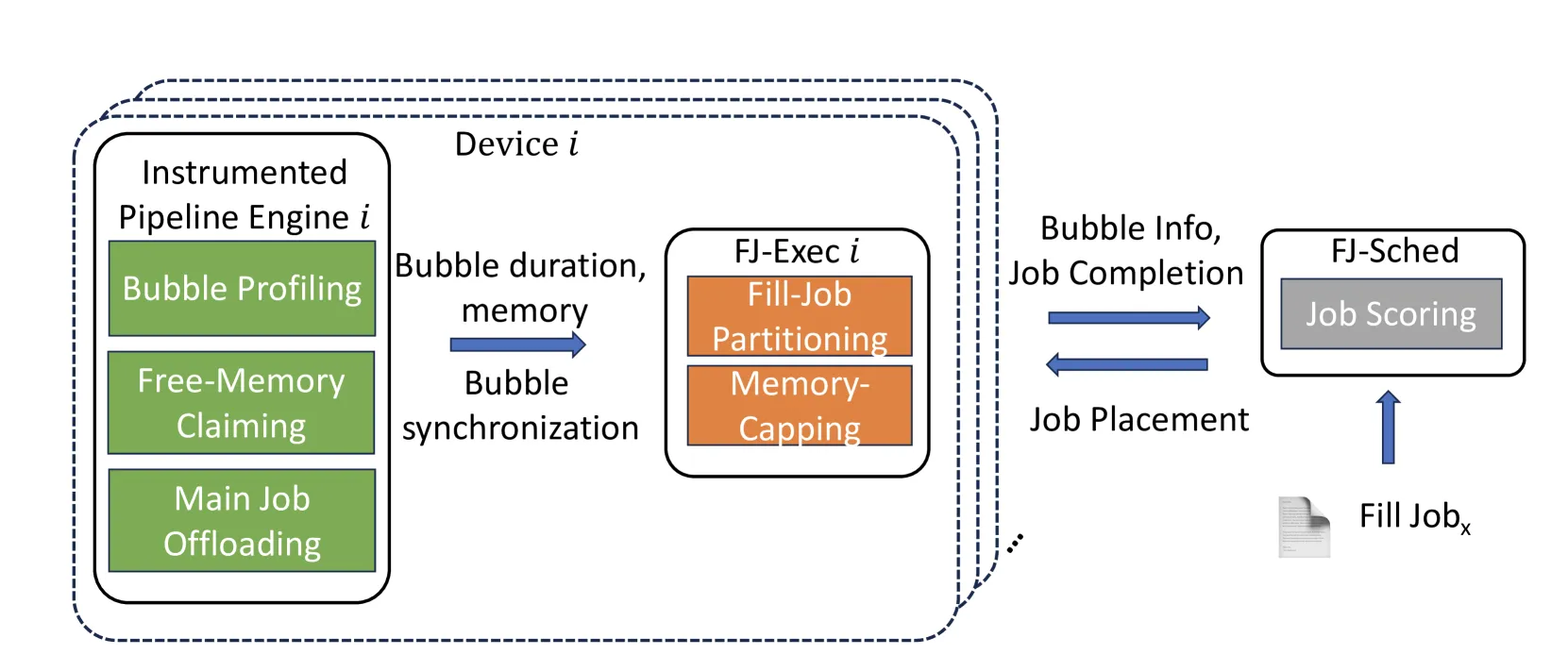

fig3_system_overview.png	PipeFill 系统架构总览

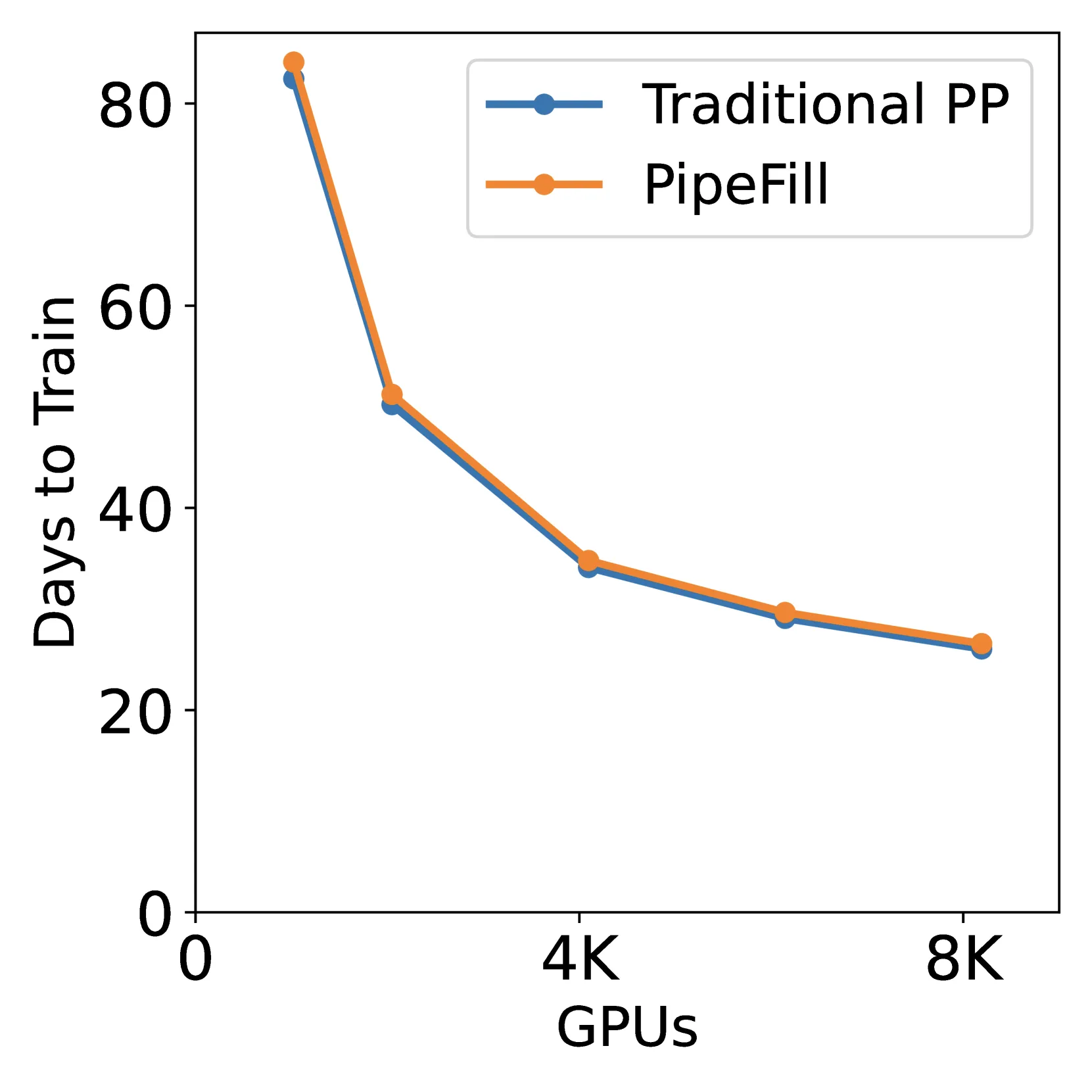

fig4_simulator_results.png	模拟器结果（训练时间/气泡比例/利用率）

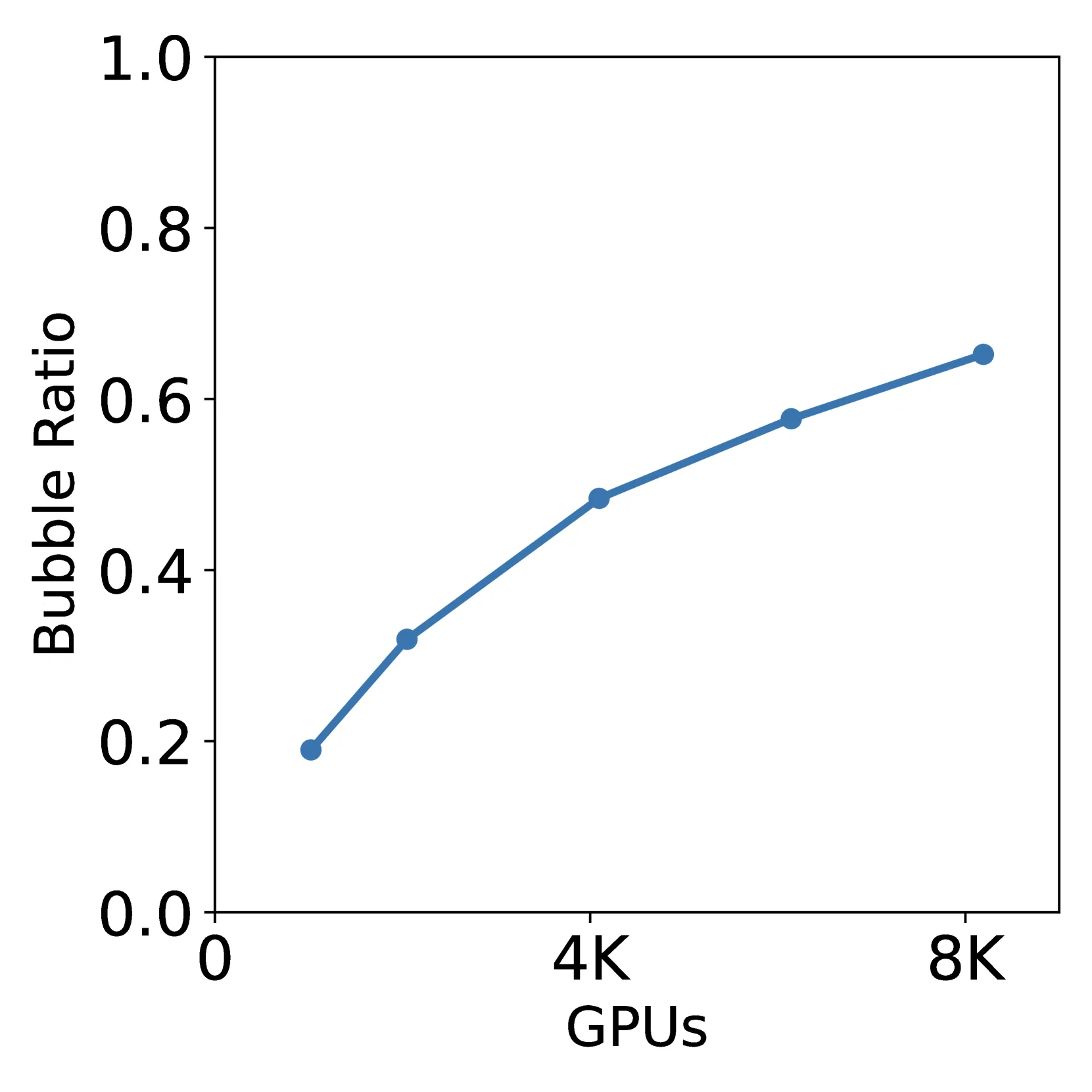

fig5_physical_cluster_tflops.png	物理集群 TFLOPS 验证
fig6_simulator_validation.png	模拟器与物理集群对比验证
fig7a_fill_job_tflops.png	不同填充作业的 TFLOPS
fig7b_fill_job_slowdown.png	不同填充作业的减速比例
fig8_gpipe_vs_1f1b.png	GPipe 与 1F1B 调度对比
fig9a_sched_jct.png	调度策略对 JCT 的影响

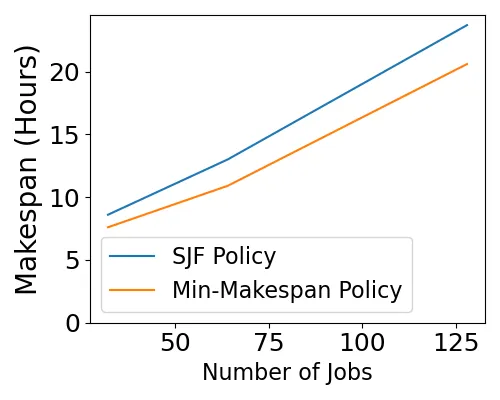

fig9b_sched_makespan.png	调度策略对 Makespan 的影响
