EC-DiT: Scaling Diffusion Transformers with Adaptive Expert-Choice Routing

一、论文概述

项目	内容
标题	EC-DiT: Scaling Diffusion Transformers with Adaptive Expert-Choice Routing
作者	Wenyan Cong, Han Zhang, Zechen Liu, Haotian Bai, Bowen Shi, Xuan Su, Zizheng Pan, Yifan Niu, Zhi-Qi Cheng, Qi Kong
机构	ByteDance
论文	arXiv:2410.02098
代码	未公开
发布	2024年10月2日
主题	cs.CV

二、核心思想

问题定义

现有 DiT (Diffusion Transformer) 模型在扩展到更大规模时面临挑战：

• 计算同质性: 所有 token 分配相同计算量，但不同图像区域需要不同计算
• 局部上下文: Token-choice 路由无法利用扩散过程的全局信息
• 负载均衡: Token-choice 路由需要额外的辅助损失来平衡负载

解决方案概述

EC-DiT 是一种使用专家选择路由 (Expert-Choice Routing) 的 MoE 扩散 Transformer：

• 自适应计算分配: 利用全局信息优化计算资源分配
• 异构计算: 根据文本-图像复杂度分配不同计算量
• 扩展到 97B 参数: 最大模型达到 97.21B 参数

核心性能

指标	数值
最大参数量	97.21B (64 experts)
GenEval 分数	71.68%（SOTA）
计算开销增加	<30%
推理速度	竞争力

三、技术架构

整体框架图

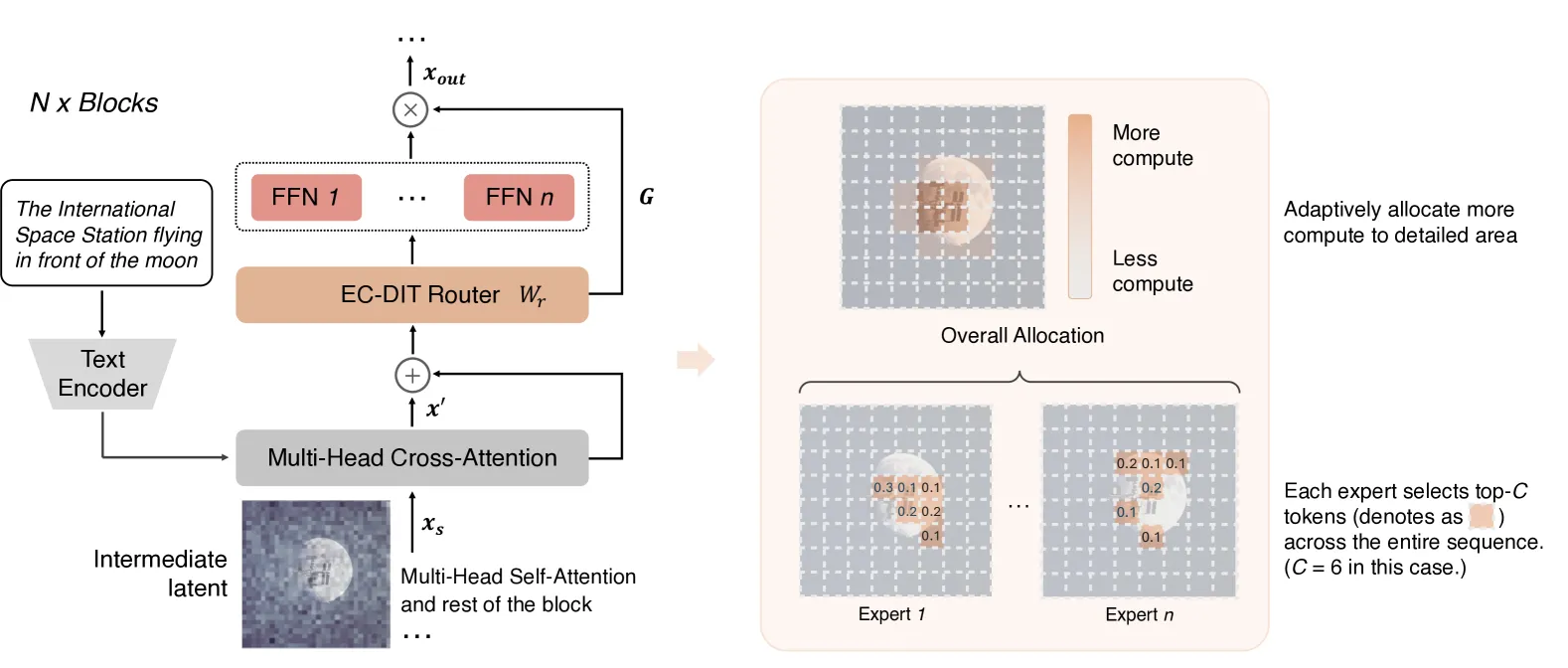

Figure 2: EC-DiT 架构。路由器利用整个序列的信息自适应地将最合适的 token 路由到每个专家。通过这种异构路由，更多计算分配给细节丰富的图像区域（如空间站和月球），而较少计算用于渲染背景。

核心公式

Token-Choice vs Expert-Choice 路由

Token-Choice 路由（传统方法）:

• 每个 token 选择 top-k 专家
• 计算分配均匀
• 需要负载均衡损失

Expert-Choice 路由（本文方法）:

• 每个专家选择 top-k token
• 计算分配自适应
• 天然负载均衡

Expert-Choice 路由公式

给定输入 $\mathbf{x}' \in \mathbb{R}^{S \times d_x}$，路由器生成 token-专家亲和力分数张量 $\mathbf{A} \in \mathbb{R}^{S \times E}$：

$A_{s,i} = \frac{\exp((\mathbf{x}' \cdot \mathbf{W}_r)_{s,i})}{\sum_{i=1}^E \exp((\mathbf{x}' \cdot \mathbf{W}_r)_{s,i})}$

其中 $\mathbf{W}_r \in \mathbb{R}^{d_x \times E}$ 是路由器权重。

容量因子

设置容量因子 $f_c = 2.0$，确保每个专家处理固定数量的 token：

$\text{Capacity} = f_c \cdot \frac{S}{E}$

模型配置

配置	Dense 参数	EC-DiT 8E	EC-DiT 16E	EC-DiT 32E	EC-DiT 64E
XL	1.47B	2.51B	3.70B	6.08B	-
XXL	2.35B	4.87B	7.73B	13.47B	-
3XL	4.50B	10.74B	17.87B	32.15B	-
M	8.03B	-	-	-	97.21B

激活参数: EC-DiT 模型的激活参数与对应 Dense 模型相近（如 EC-DiT-3XL-32E 激活 5.18B vs Dense-3XL 4.50B）。

训练细节

项目	配置
数据	~1.2B 文本-图像对
分辨率	256×256
Patch 大小	2
序列长度	128（使用 0.5 masking ratio）
批量大小	4096
优化器	RMSProp with momentum
学习率	1e-4
Warmup	20K steps
训练步数	800K steps
硬件	v4/v5p TPUs

四、核心创新

创新点	说明	理论/实验依据
Expert-Choice 路由	专家选择 token 而非 token 选择专家	天然负载均衡，自适应计算分配
全局上下文利用	利用扩散过程的全局信息	非自回归，可访问整个序列
异构计算分配	前景/背景分配不同计算量	可视化验证
扩展到 97B	64 专家，最大 MoE DiT	GenEval SOTA 71.68%

五、实验结果

GenEval 评估

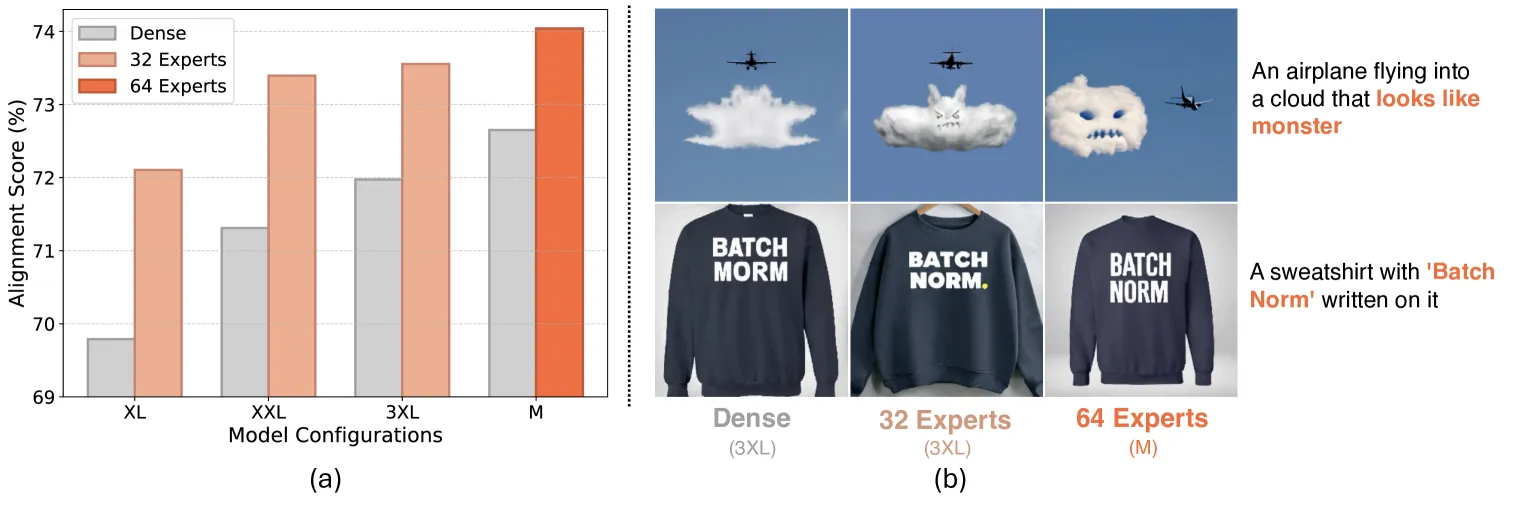

Figure 1: EC-DiT 性能。(a) 四个模型配置下，EC-DiT 始终表现出优越性能。

模型	Overall	Single obj.	Two obj.	Counting	Colors	Position	Color attr.
SD v1.5	43.00	97.00	38.00	35.00	76.00	4.00	6.00
SD v2.1	50.00	98.00	51.00	44.00	85.00	7.00	17.00
SDXL	55.00	98.00	74.00	39.00	85.00	15.00	23.00
DALL-E 3	67.00	96.00	87.00	47.00	83.00	43.00	45.00
SD3	68.00	98.00	84.00	66.00	74.00	40.00	43.00
SD3 w/ DPO	71.00	98.00	89.00	73.00	83.00	34.00	47.00
Dense-3XL	68.92	99.69	86.00	69.41	81.67	20.58	56.19
EC-DiT-3XL-32E	70.91	99.64	87.88	72.53	83.84	21.19	60.40
EC-DiT-M-64E	71.68	99.84	88.67	73.69	85.77	21.33	60.80

关键结果:

• EC-DiT-M-64E 达到 71.68% GenEval 分数，超越 SD3 w/ DPO (71.00%)
• 在大多数子任务上达到最佳
• 即使在较低分辨率 (256×256) 下也超越 SD3 (512×512)

DSG 评估

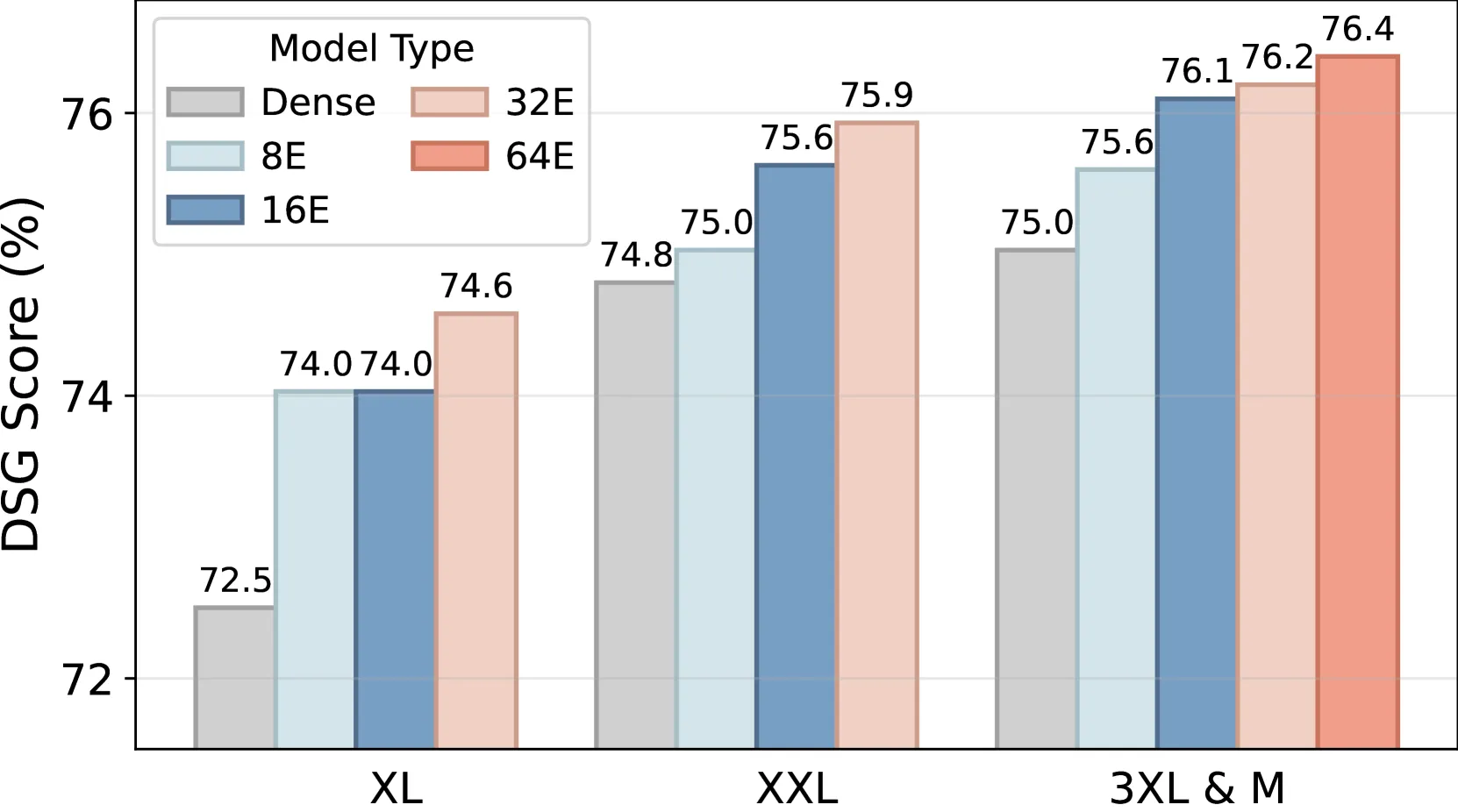

Figure 3: DSG 比较。使用 EC-DiT 扩展提升性能。

训练收敛

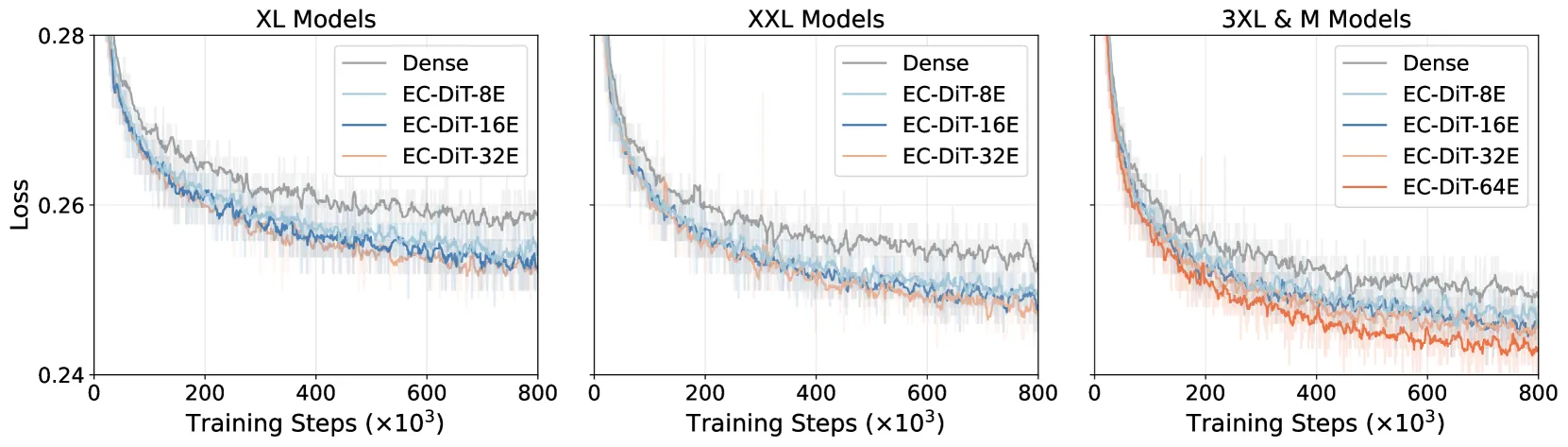

Figure 9: EC-DiT 训练损失。结果显示 Dense 模型和稀疏 EC-DiT 之间存在明显的损失差距。

关键发现:

• EC-DiT 收敛更快
• 更多专家 → 更好的收敛
• 计算开销增加 <30%

FID vs CLIP Score

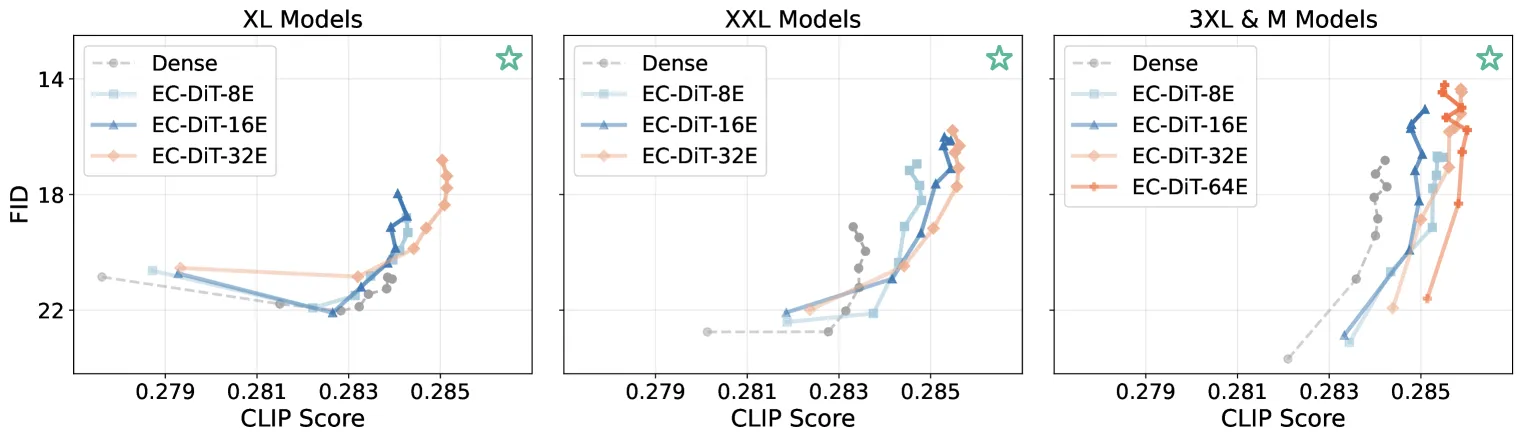

Figure 8: 训练过程中的 FID vs CLIP Score 曲线。越靠近右上角 (☆) 越好。

关键发现:

• EC-DiT 在 FID 和 CLIP Score 上都优于 Dense 模型
• 更多专家 → 更好的图像质量

推理效率

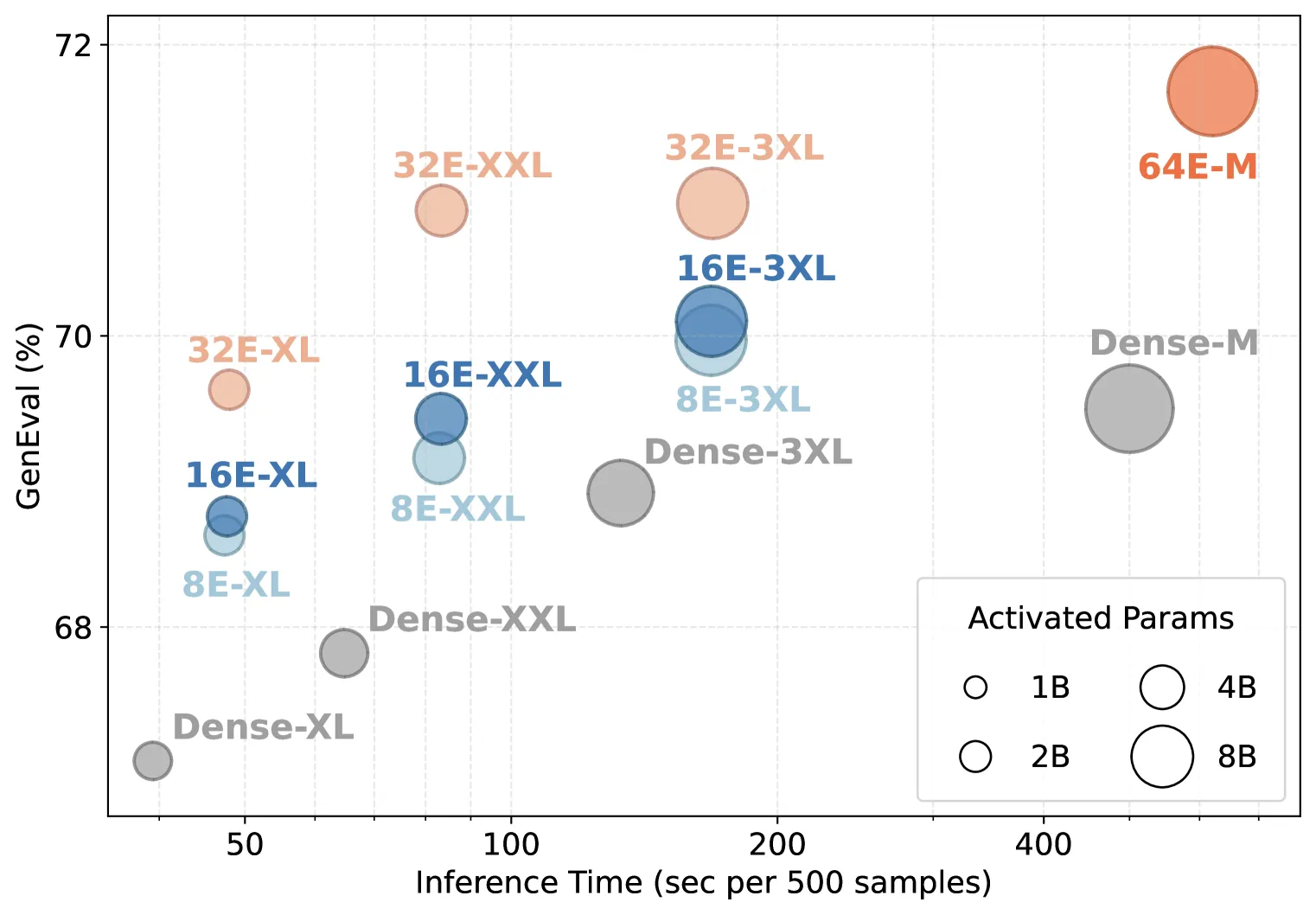

Figure 4: 推理时效率。圆圈大小与总激活参数成正比。

关键结果:

• EC-DiT 保持竞争性的推理速度
• 激活参数与 Dense 模型相近
• 更多专家不显著增加推理时间

自适应计算分配可视化

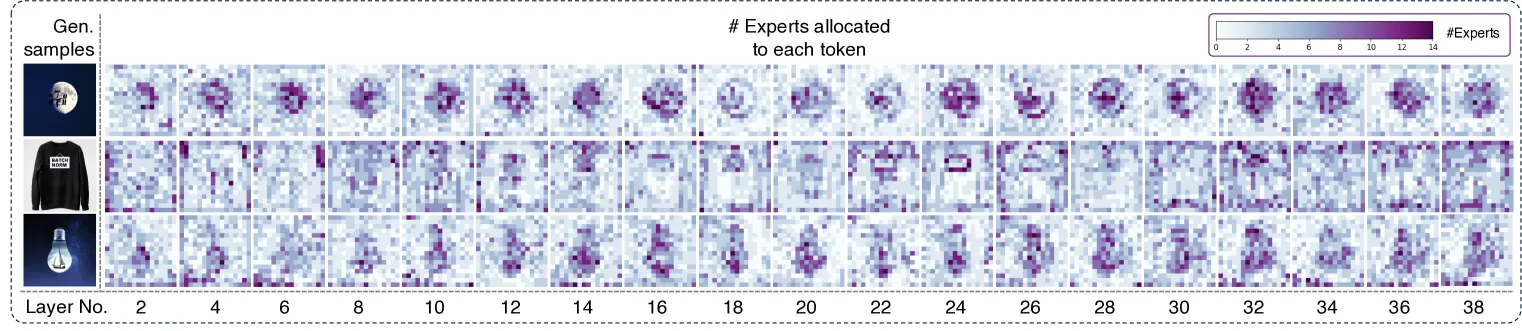

Figure 6a: 去噪步骤 t=40 时每个稀疏层的分配。

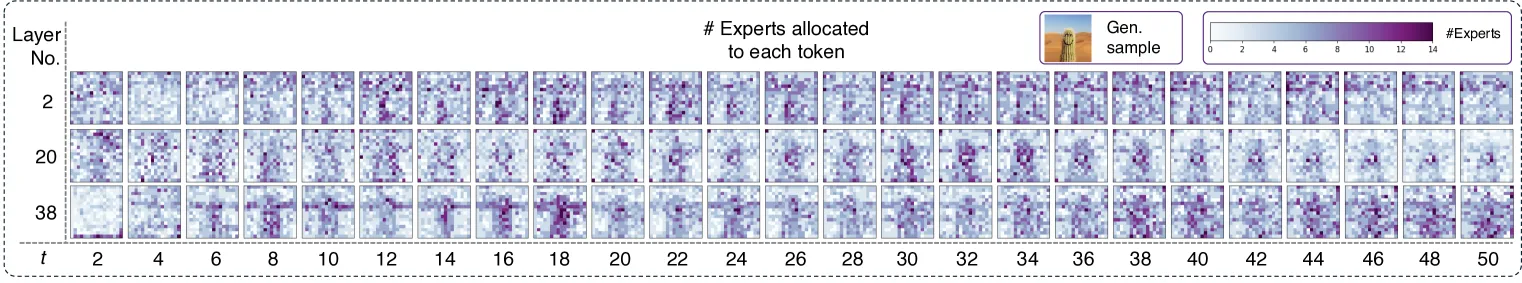

Figure 6b: 每个去噪时间步 t 的分配。

关键发现:

• 前景区域获得更多计算（如空间站、月球）
• 背景区域获得较少计算
• 不同去噪步骤分配不同：早期步骤（语义理解）分配更多计算

六、与现有方法对比

方面	SD3	Dense DiT	Token-Choice MoE	EC-DiT
路由策略	-	-	Token-Choice	Expert-Choice
计算分配	均匀	均匀	均匀	自适应
负载均衡	-	-	需要辅助损失	天然均衡
最大参数	8B	8B	~30B	97B
GenEval	68.00%	68.92%	~69%	71.68%
推理速度	基线	基线	略慢	竞争性

七、相关工作

相关工作	与本文关系
SD3	SOTA 基线，EC-DiT 超越其 GenEval 分数
PixArt-α	DiT 基线，EC-DiT 提供更好的扩展性
SDXL	扩散模型基线，EC-DiT 在对齐上更优
Token-Choice MoE	传统 MoE 路由，EC-DiT 提供更好的替代方案
DALL-E 3	商业模型，EC-DiT 在 GenEval 上超越

八、总结

核心贡献

1. Expert-Choice 路由: 首次将专家选择路由应用于扩散 Transformer
2. 自适应计算分配: 利用全局信息优化计算资源分配
3. 97B 参数扩展: 最大 MoE DiT 模型，GenEval SOTA
4. 异构计算: 前景/背景分配不同计算量

技术影响

• DiT 扩展: 为 DiT 提供高效的扩展方法
• MoE 应用: 证明 Expert-Choice 路由在扩散模型中的有效性
• 文本-图像对齐: GenEval 71.68% 为新 SOTA
• 计算效率: <30% 计算开销增加实现显著性能提升

局限性

• 仅在 256×256 分辨率上验证
• 代码和模型未公开
• 未探索更高分辨率 (512×512, 1024×1024)
• 未与最新模型 (如 FLUX, SDXL Turbo) 比较

九、参考资源

• 论文: arXiv:2410.02098
• 主题: cs.CV
• 页数: 约 20 页, 10 图, 12 表
