HybridFlow: A Flexible and Efficient RLHF Framework

一、论文概述

项目	内容
标题	HybridFlow: A Flexible and Efficient RLHF Framework
作者	Guangming Sheng, Chi Zhang, Zilingfeng Ye, Xibin Wu, Wang Zhang, Ru Zhang, Yanghua Peng, Haibin Lin, Chuan Wu
机构	The University of Hong Kong, ByteDance
论文	arXiv:2409.19256
代码	verl
发布	2024年9月 (EuroSys 2025)
许可	ACM Licensed

二、核心思想

问题定义

RLHF（Reinforcement Learning from Human Feedback）是 LLM 对齐的关键技术。传统 RL 可以建模为数据流图（dataflow），每个节点表示神经网络计算，每条边表示数据依赖。RLHF 将这一数据流复杂化：

1. 节点复杂化：每个节点扩展为分布式 LLM 训练或生成程序
2. 边复杂化：每条边变为多对多的组播（multicast）
3. 异构工作负载：不同模型（actor/critic/reference/reward）有不同的计算需求
4. 训练-生成不均衡：actor 模型的训练和生成阶段对并行策略需求不同

现有系统的局限：

系统	问题
单控制器框架 (RLlib)	分发开销大，不适合大规模分布式计算
多控制器系统 (DeepSpeed-Chat, OpenRLHF)	代码耦合度高，不灵活，难以复用
NeMo-Aligner	训练和生成使用相同并行策略，生成效率低

解决方案概述

HybridFlow 提出混合编程模型，结合单控制器和多控制器范式：

• 节点级（Intra-node）：使用多控制器范式进行分布式计算，低分发开销
• 节点间（Inter-node）：使用单控制器范式协调数据传输，灵活表达数据依赖
• 3D-HybridEngine：高效执行 actor 模型的训练和生成，零冗余模型重分片
• Auto-Mapping：自动优化模型到 GPU 的映射

三、技术架构

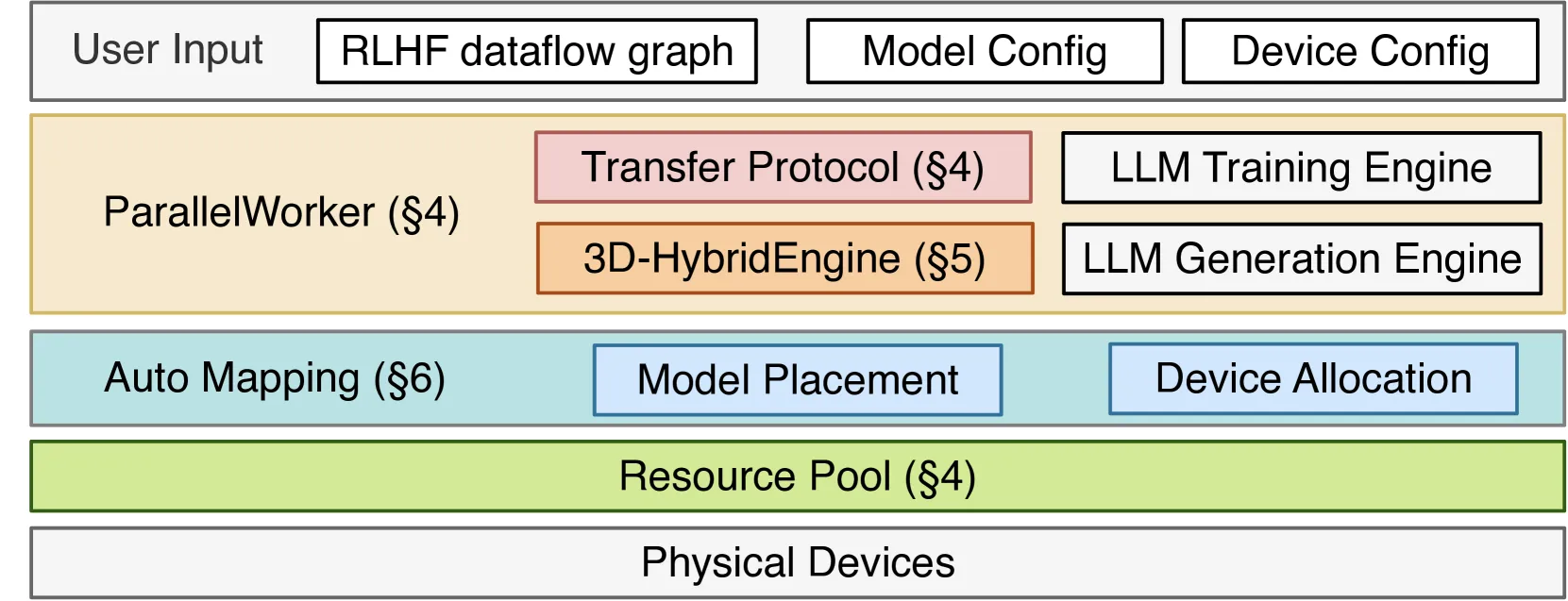

整体框架图

HybridFlow 由三个核心组件构成：

组件	职责	关键技术
Hybrid Programming Model	灵活表达和高效执行 RLHF 数据流	层次化 API，解耦计算和数据传输
3D-HybridEngine	Actor 模型训练和生成的高效执行	零冗余重分片，最小化通信开销
Auto-Mapping	自动优化模型放置	贪心算法，最大化吞吐量

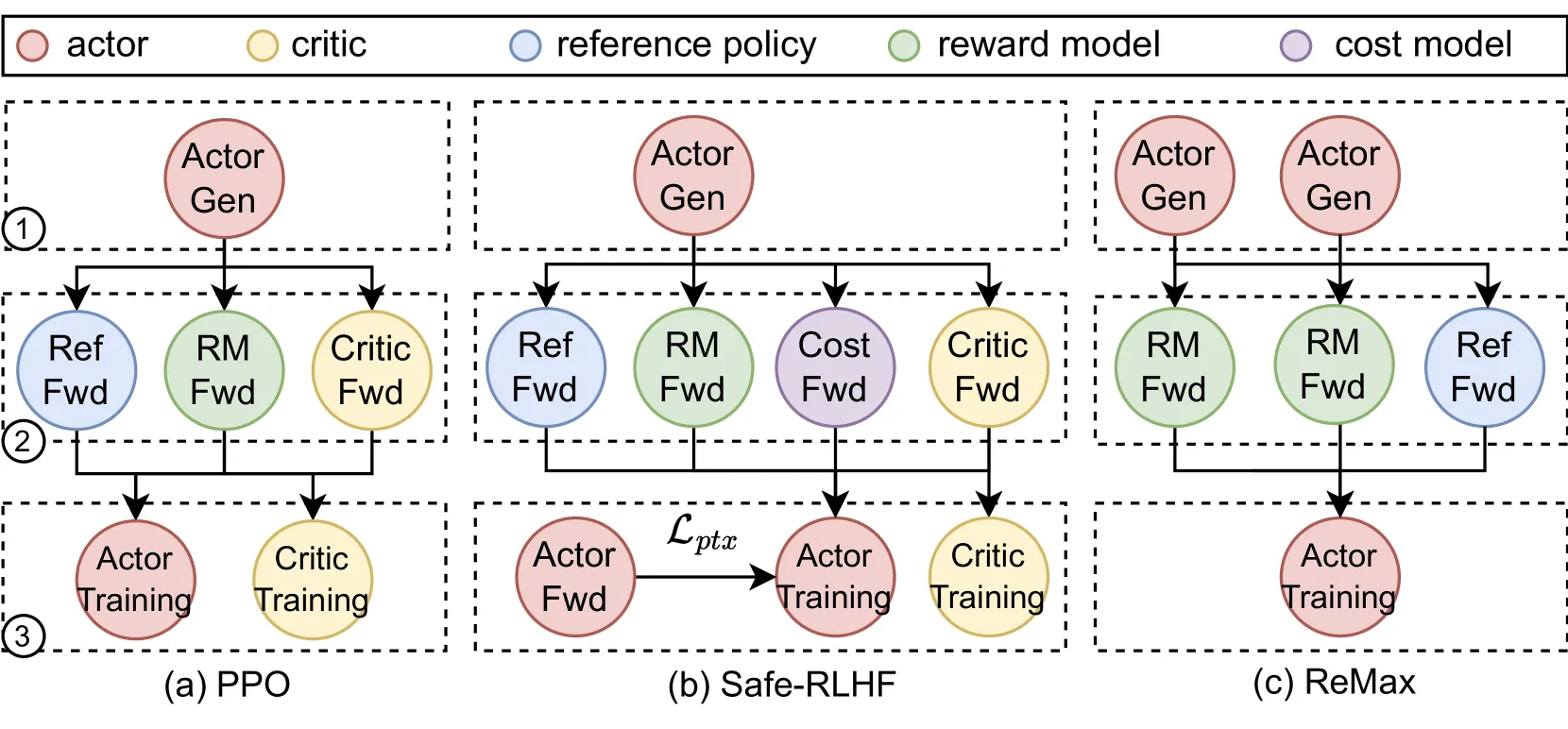

RLHF 数据流

以 PPO 为例，RLHF 数据流包含三个阶段：

阶段	说明	涉及模型
Stage 1: Generation	Actor 从 prompt 生成响应	Actor
Stage 2: Preparation	计算 value、reference log prob、reward	Critic, Reference, Reward
Stage 3: Training	更新 Actor 和 Critic	Actor, Critic

核心公式

RLHF 数据流建模

传统 RL 数据流为有向无环图（DAG）$G = (V, E)$：

• 节点 $v \in V$：神经网络计算
• 边 $e \in E$：数据依赖

RLHF 扩展为：

• 每个节点 $v$：分布式 LLM 训练/生成程序
• 每条边 $e$：多对多组播

3D 并行组

Actor 训练使用 $p$-$t$-$d$ 并行组：

• $p$：流水线并行大小
• $t$：张量并行大小
• $d$：数据并行大小

Actor 生成使用 $p_g$-$t_g$-$d_g$-$d$ 并行组：

• $p_g$：生成流水线并行大小
• $t_g$：生成张量并行大小
• $d_g$：微数据并行大小
• $d$：训练数据并行大小

满足约束： $N_a = p \times t \times d = p_g \times t_g \times d_g \times d$

其中 $d_g = \frac{pt}{p_g t_g}$

混合编程模型

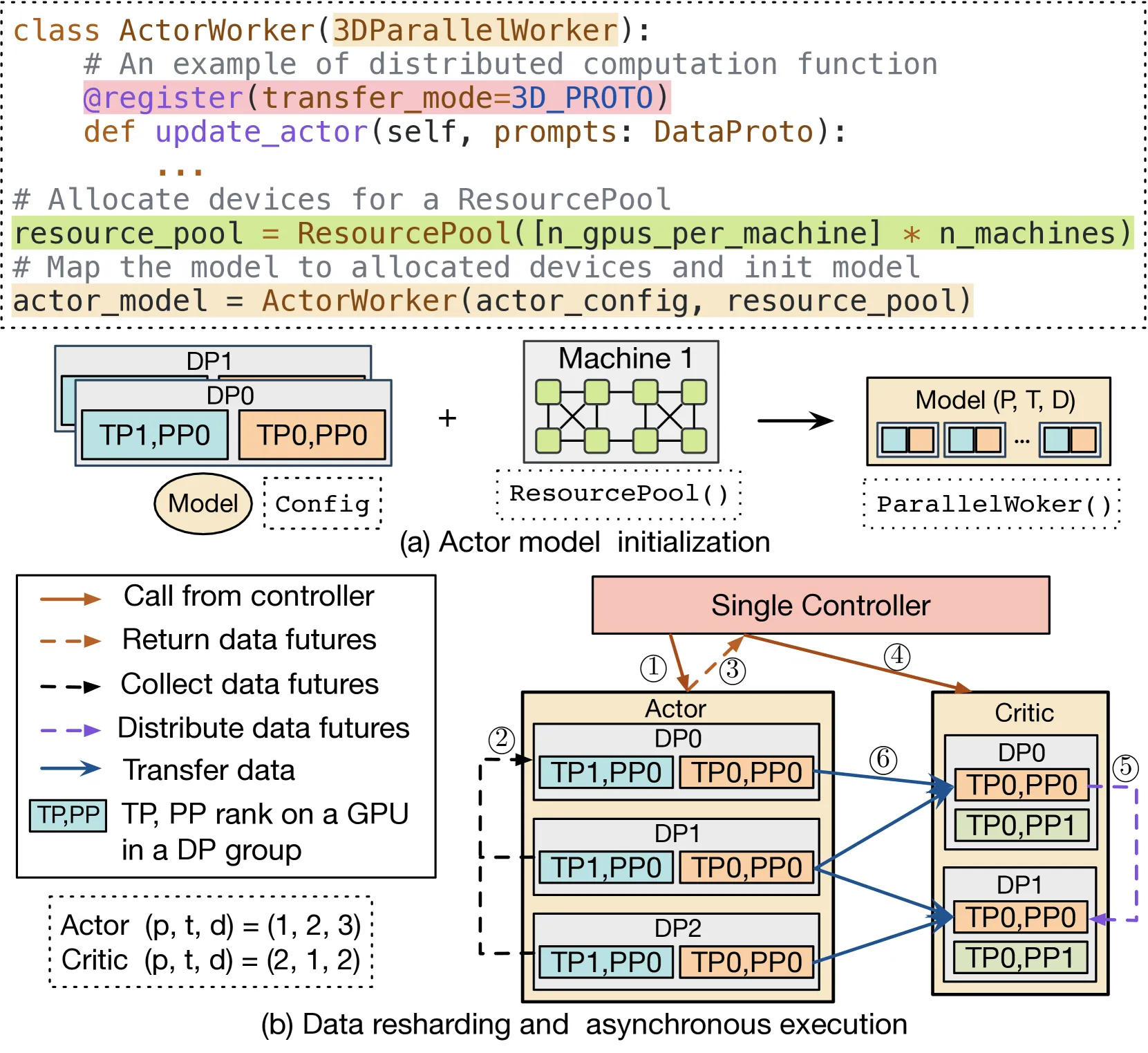

层次化 API

节点级（Intra-node）：封装分布式程序

提供基类 3DParallelWorker：

• 分布式模型权重初始化
• 建立 3D 并行组
• 封装前向/后向计算、自回归生成、优化器更新

节点间（Inter-node）：统一数据重分片实现

每个操作关联传输协议（Transfer Protocol），包含：

• collect 函数：聚合输出数据
• distribute 函数：分发输入数据

提供 8 种传输协议：3D_PROTO, DP_PROTO, ONE_TO_ALL 等

灵活的模型放置

使用 ResourcePool 类虚拟化 GPU 设备集合：

• 相同 ResourcePool 实例的模型共置（colocate）在同一 GPU 集
• 不同 ResourcePool 实例的模型放置在不同 GPU 集

3D-HybridEngine

核心设计

1. 统一设备集：Actor 训练和生成在同一组 GPU 上执行
2. 不同并行策略：训练和生成使用不同的 3D 并行配置
3. 零冗余重分片：模型参数在训练和生成阶段间高效转换

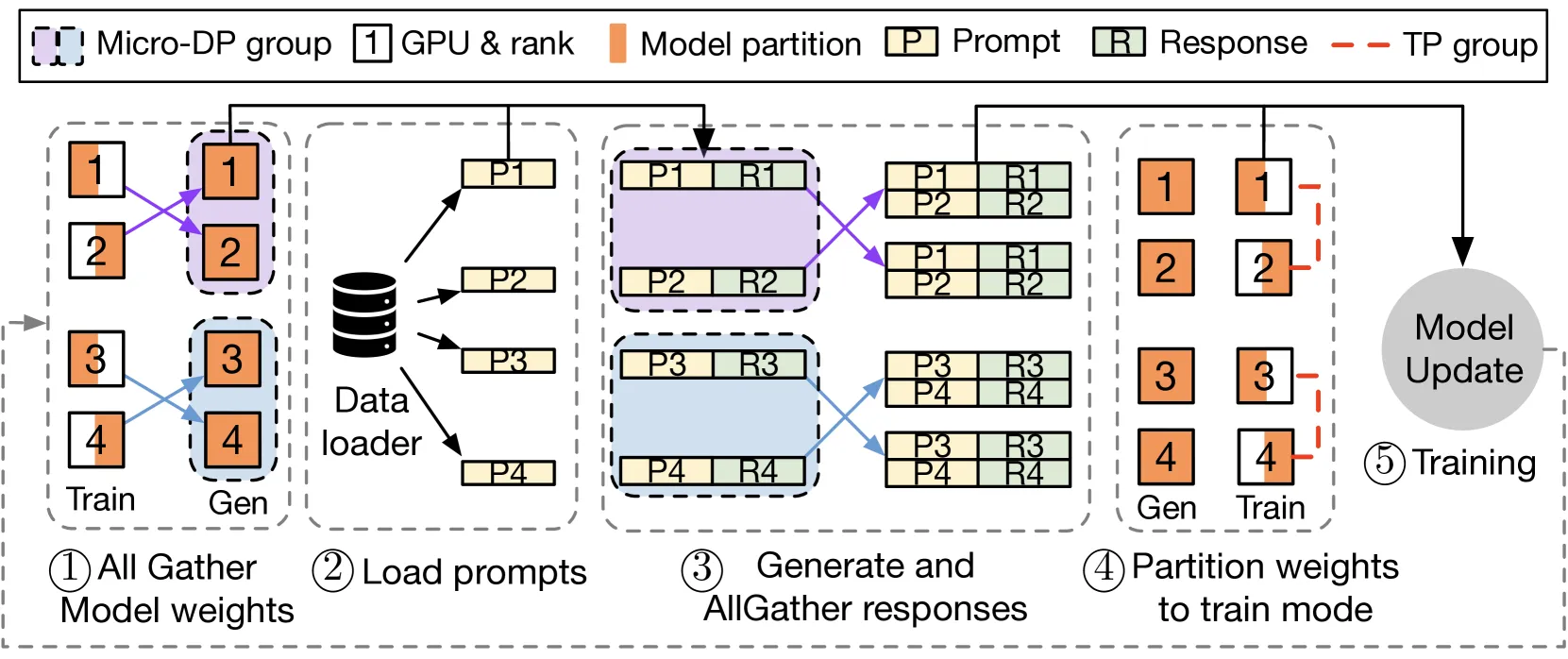

工作流程

1. Step 1：在微数据并行组内 all-gather actor 模型参数
2. Step 2：加载 prompt 数据到每个模型副本
3. Step 3：生成响应，在微数据并行组内 all-gather 生成结果
4. Step 4：根据训练并行策略重新分区模型参数
5. Step 5：计算 loss，更新 actor 模型权重

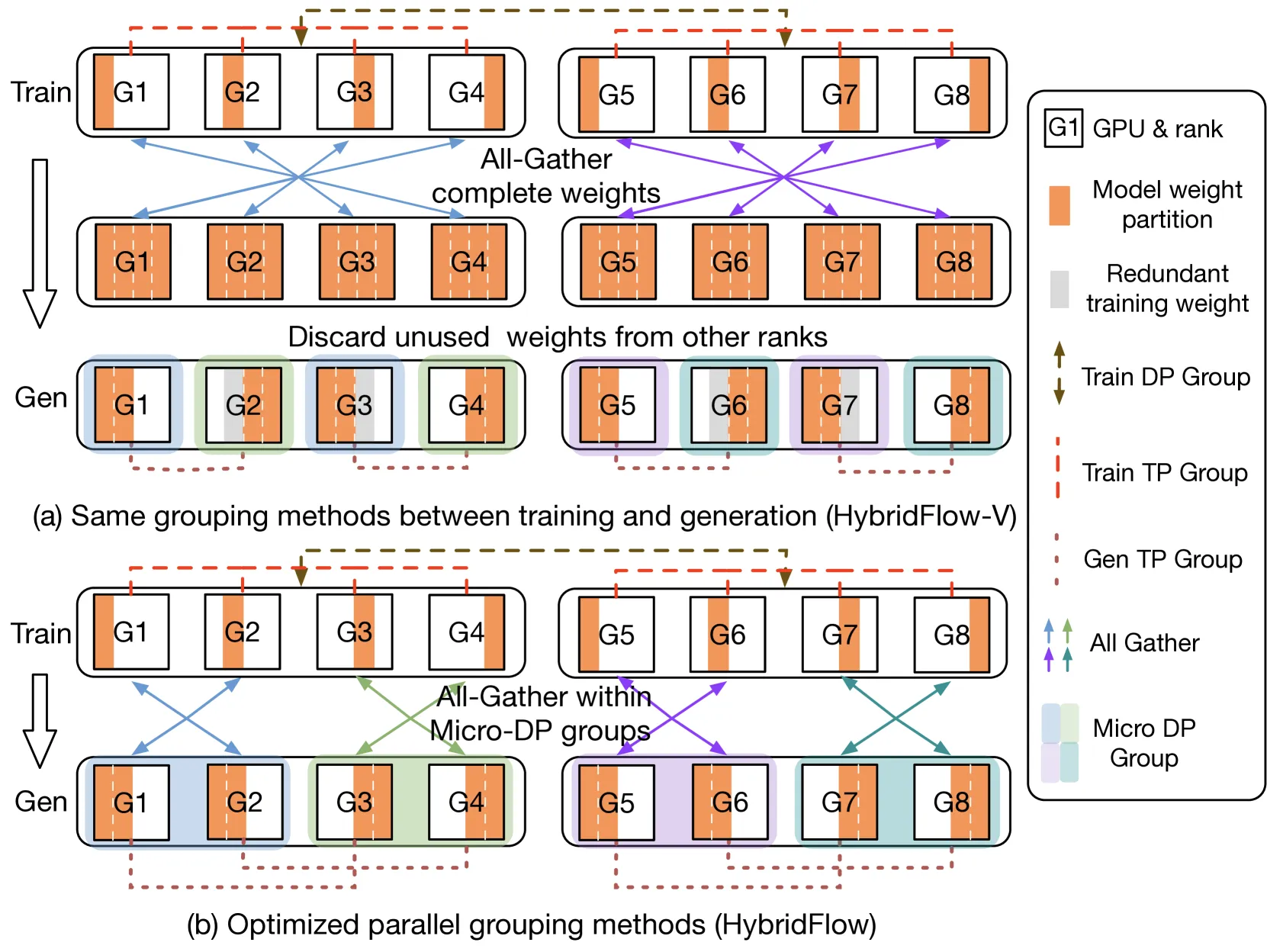

零冗余重分片

问题：传统方法需要在训练和生成间传输大量模型参数（如 70B 模型需传输 140GB）

解决方案：

• 训练和生成使用同一组设备
• 通过 all-gather 和 reduce-scatter 操作实现参数重分片
• 避免跨设备的显式参数传输
• 零内存冗余：不需要额外的模型副本

Auto-Mapping 算法

自动确定模型到 GPU 的最优映射：

输入：

• 模型规格（架构、大小）
• GPU 集群配置
• 并行策略

算法：

1. 按模型计算量降序排列
2. 贪心地为每个模型分配 GPU 集
3. 考虑数据依赖和共置约束
4. 最大化设备利用率

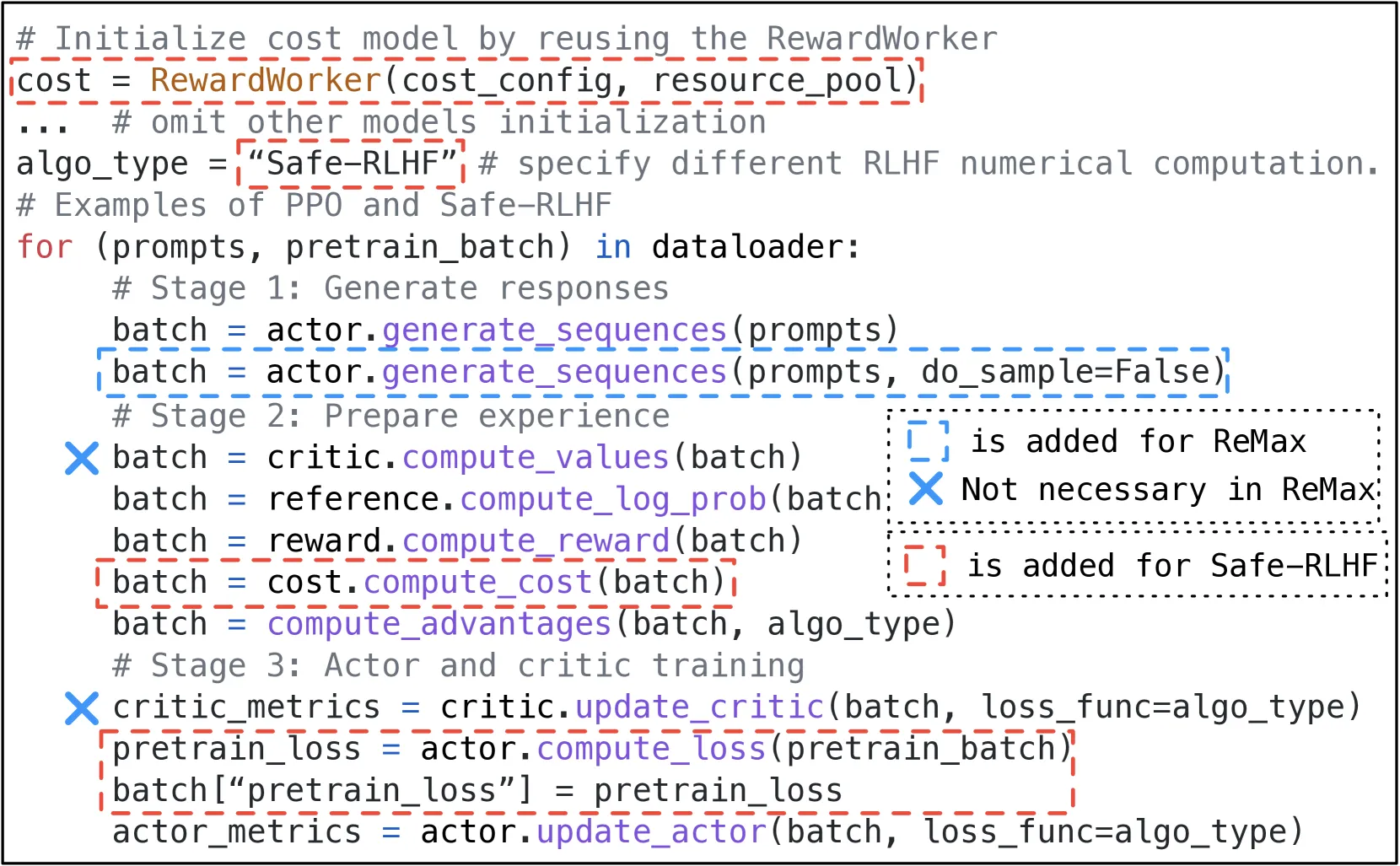

算法实现示例

HybridFlow 支持多种 RLHF 算法的简洁实现：

PPO：仅需 8 行代码 Safe-RLHF：在 PPO 基础上增加 5 行代码 ReMax：增加一次 actor 生成调用，移除 critic 相关代码

四、核心创新

创新点	说明	理论/实验依据
混合编程模型	结合单控制器和多控制器范式	节点间灵活，节点内高效
层次化 API	解耦计算和数据传输	代码简洁，易于扩展
3D-HybridEngine	零冗余模型重分片	消除 140GB 参数传输开销
Auto-Mapping	自动优化模型放置	最大化设备利用率
多算法支持	统一框架支持 PPO/ReMax/Safe-RLHF	仅需几行代码修改

五、实验结果

实验设置

配置	说明
模型	Llama-2-7B/13B/70B
集群	8-64 GPUs (A100 80GB)
基线	DeepSpeed-Chat, OpenRLHF, NeMo-Aligner
算法	PPO, ReMax, Safe-RLHF

核心结果

吞吐量提升：1.53x ~ 20.57x

对比基线	提升倍数
DeepSpeed-Chat	1.53x ~ 7.73x
OpenRLHF	1.31x ~ 20.57x
NeMo-Aligner	1.42x ~ 3.59x

关键优势

1. 零冗余重分片：消除 actor 训练和生成间的参数传输开销
2. 灵活的并行策略：训练和生成使用不同的最优并行配置
3. 高效的模型放置：Auto-Mapping 算法优化 GPU 利用率
4. 代码简洁：实现不同 RLHF 算法仅需几行代码修改

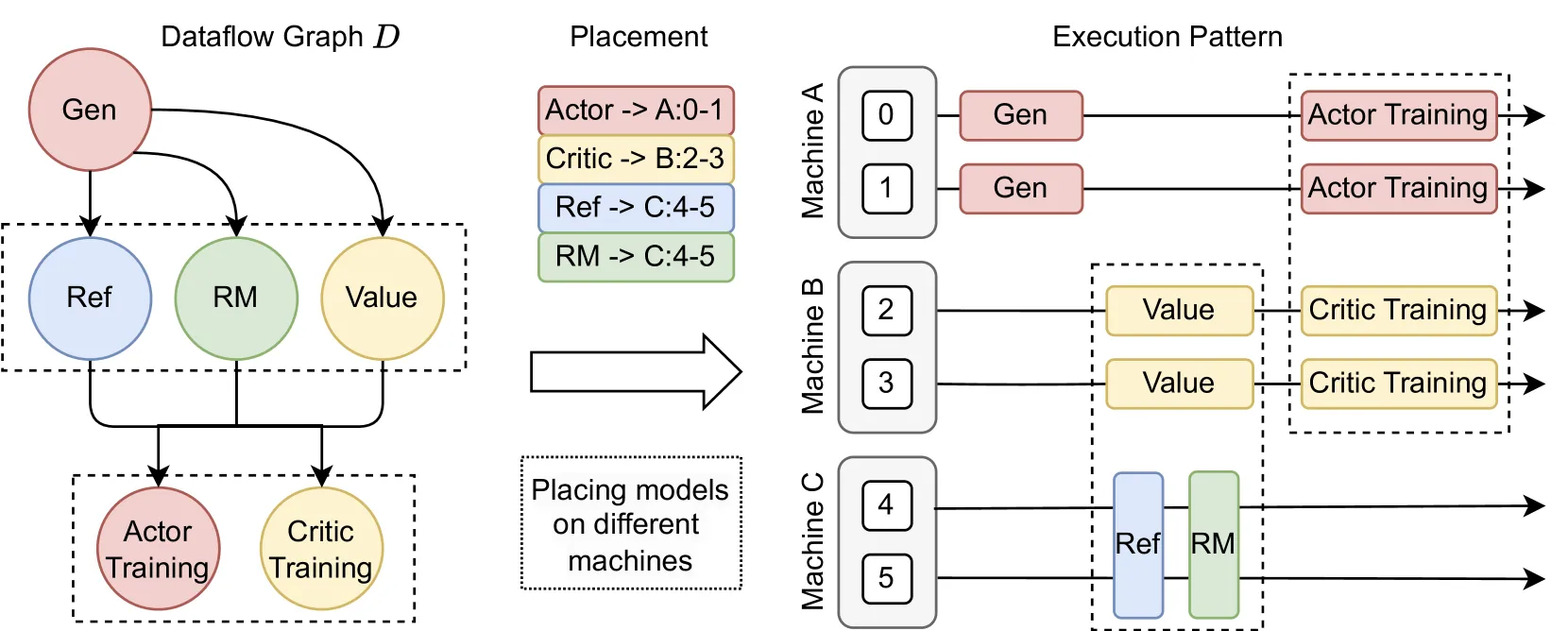

模型放置对比

放置策略	优势	劣势
全部共置	节省 GPU	串行执行，效率低
全部分离	并行执行	GPU 空闲时间长
HybridFlow	灵活映射	需要 Auto-Mapping

六、相关工作

RLHF 框架

框架	关键特性	局限性
DeepSpeed-Chat	ZeRO 训练，TP 生成	训练-生成重分片开销大
OpenRLHF	分离设备，独立副本	内存冗余，同步开销
NeMo-Aligner	3D 并行统一	生成效率低
HybridFlow	混合并行，零冗余	-

编程模型

范式	优势	劣势
单控制器	灵活协调	分发开销大
多控制器	低延迟	代码耦合度高
HybridFlow	两者结合	-

七、总结

核心贡献

1. 混合编程模型：首次将单控制器和多控制器范式结合用于 RLHF
2. 3D-HybridEngine：实现 actor 模型训练-生成的零冗余重分片
3. 层次化 API：解耦计算和数据传输，简化 RLHF 算法实现
4. Auto-Mapping：自动优化模型到 GPU 的映射
5. 开源实现：verl 框架，支持多种 RLHF 算法

技术影响

• 效率提升：吞吐量提升 1.53x ~ 20.57x
• 开发效率：RLHF 算法实现仅需几行代码
• 资源优化：零冗余设计节省 GPU 内存
• 生态贡献：开源 verl 框架促进 RLHF 研究

局限性

• 模型规模：主要在 7B-70B 模型上验证，更大规模需进一步测试
• 算法覆盖：主要验证 PPO 系列，其他 RL 算法的适配性需探索
• 集群规模：实验在 64 GPU 内进行，更大集群的扩展性需验证
• 网络依赖：假设高速网络（NVLink/InfiniBand），低速网络下的性能需评估

八、参考资源

• 论文: https://arxiv.org/abs/2409.19256
• verl: https://github.com/volcengine/verl
• Megatron-LM: https://arxiv.org/abs/1909.08053
• DeepSpeed-Chat: https://github.com/microsoft/DeepSpeedExamples
• OpenRLHF: https://github.com/OpenRLHF/OpenRLHF
