Scaling Diffusion Transformers to 16 Billion Parameters (DiT-MoE)

使用稀疏 MoE 扩展扩散 Transformer 到 16.5B 参数

Scaling Diffusion Transformers to 16 Billion Parameters (DiT-MoE)

一、论文概述

项目内容
标题Scaling Diffusion Transformers to 16 Billion Parameters
作者Zhengcong Fei, Mingyuan Fan, Changqian Yu, Debang Li, Junshi Huang
机构Kunlun Inc.
论文arXiv:2407.11633
代码GitHub
发布2024年7月16日
主题cs.CV

二、核心思想

问题定义

扩散 Transformer (DiT) 在扩展到更大规模时面临计算成本过高的问题。现有方法（如 Stable Diffusion 3）参数量超过 8B，训练和推理成本高昂。密集模型中每个样本都需要使用所有参数处理，导致扩展成本线性增长。

解决方案概述

DiT-MoE 是 DiT 的稀疏版本，通过混合专家 (MoE) 架构实现高效扩展：

  • 共享专家路由: 额外的共享专家捕获通用知识，减少专家间冗余
  • 专家级平衡损失: 确保负载均衡，防止部分专家过度使用
  • 稀疏激活: 16.5B 总参数中仅激活 3.1B，大幅降低推理成本

核心性能

指标数值
最大参数量16.5B (G/2-16E2A)
激活参数3.1B
ImageNet 512×512 FID1.80 (SOTA)
ImageNet 256×256 FID2.28
推理加速约 2× vs 同等性能密集模型

三、技术架构

整体框架图

DiT-MoE 架构

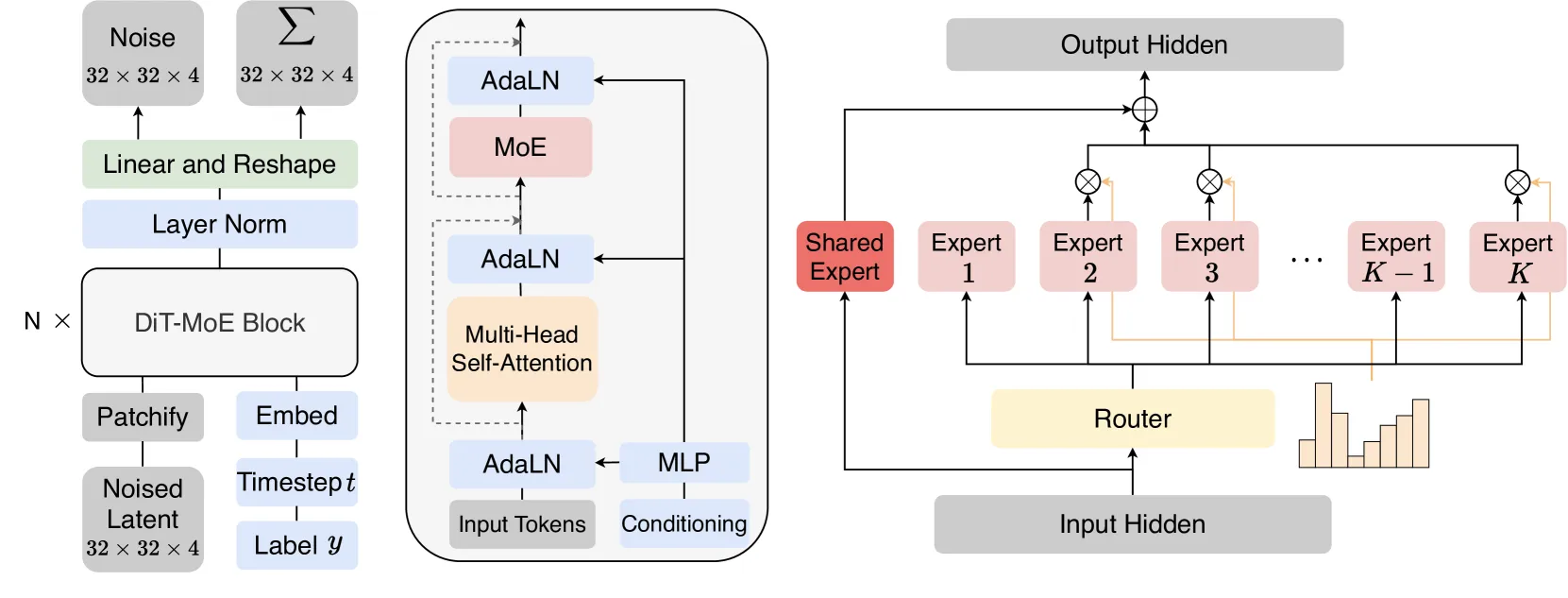

Figure 2: DiT-MoE 架构概览。DiT-MoE 基于 DiT 构建，由插入 MoE 的 Transformer 块组成。将 MLP 替换为稀疏激活的 MLP 混合体。右图展示了共享专家策略的 MoE 层集成细节。

核心公式

扩散模型前向过程

q(xt∣x0)=N(αt,(1−αt)I)=αtx0+(1−αt)ϵq(x_{t}|x_{0})=\mathcal{N}(\sqrt{\alpha_{t}},(1-\alpha_{t})I)=\sqrt{\alpha_{t}}x_{0}+\sqrt{(1-\alpha_{t})}\epsilon

其中 αt+βt=1\alpha_{t}+\beta_{t}=1，ϵ∼N(0,I)\epsilon\sim\mathcal{N}(0,I) 是高斯噪声。

条件扩散模型目标

min⁡θEt,x0,c,ϵ∣∣ϵ−ϵθ(xt,t,c)∣∣22\min_{\theta}\mathbb{E}_{t,{x}_{0},{c},\epsilon}||\epsilon-\epsilon_{\theta}({x}_{t},t,{c})||^{2}_{2}

其中 cc 是条件索引或其连续嵌入。

MoE 层定义

MoE(x)=∑i=1Eg(x)iei(x)\texttt{MoE}(x)=\sum_{i=1}^{E}g(x)_{i}e_{i}(x)

其中 x∈RDx\in\mathbb{R}^{D} 是层输入，ei:RD→RDe_{i}:\mathbb{R}^{D}\rightarrow\mathbb{R}^{D} 是专家 ii 的函数，g:RD→REg:\mathbb{R}^{D}\rightarrow\mathbb{R}^{E} 是路由函数。

专家级平衡损失

Lbalance=α∑i=1nnKT∑t=1TI(t,i)1T∑t=11P(t,i)L_{balance}=\alpha\sum_{i=1}^{n}\frac{n}{KT}\sum_{t=1}^{T}\mathcal{I}(t,i)\frac{1}{T}\sum_{t=1}^{1}\mathcal{P}(t,i)

其中：

  • α\alpha: 专家级平衡因子 (默认 0.005)
  • TT: 图像 patch 序列长度
  • I(t,i)\mathcal{I}(t,i): 指示函数，图像 token tt 选择专家 ii
  • P(t,i)\mathcal{P}(t,i): token tt 对专家的概率分布

模型配置

配置总参数激活参数Block 数隐藏维度Head 数GFlops
S/2-8E2A199M71M12384615.43
S/2-16E2A369M71M12384615.44
B/2-8E2A795M286M127681261.68
L/2-8E2A2.8B1.0B24102416219.26
XL/2-8E2A4.1B1.5B28115216323.74
G/2-16E2A16.5B3.1B40140816690.94

命名规则: DiT-MoE L/2-8E2A 表示 Large 配置，patch size p=2p=2，n=8n=8 专家，K=2K=2 激活专家。

训练细节

项目配置
数据集ImageNet (1,281,167 训练图像，1000 类)
分辨率256×256 和 512×512
数据增强仅水平翻转
训练迭代500K, 1M, 7M
批量大小1024
优化器AdamW，无权重衰减
学习率1e-4 (恒定)
EMA 衰减0.9999
硬件Nvidia A100 GPU
VAE预训练 SD VAE (下采样因子 8)
扩散参数tmax=1000t_{max}=1000，线性方差调度 1×10−41\times10^{-4} 到 2×10−22\times10^{-2}
共享专家数ns=2n_s=2
平衡因子α=0.005\alpha=0.005

合成数据训练

  • 使用 SDXL 和 SD3-Medium 生成约 5M 张 512×512 图像
  • 提示模板: “[image class], in a natural and realistic style.”
  • 真实数据与合成数据比例: 1:5
  • 使用 CLIP 相似度过滤高质量样本

四、核心创新

创新点说明理论/实验依据
共享专家路由额外 nsn_s 个共享专家处理所有 token捕获通用知识，减少冗余
专家级平衡损失基于指示函数和概率分布的平衡损失最优 α=0.005\alpha=0.005
专家特化分析从类别、空间位置、时间步三维度分析发现深层 MoE 更均匀，早期步骤更集中
16.5B 参数扩展G/2-16E2A 配置，仅激活 3.1BFID 1.80 (512×512 SOTA)

五、实验结果

消融实验

消融实验

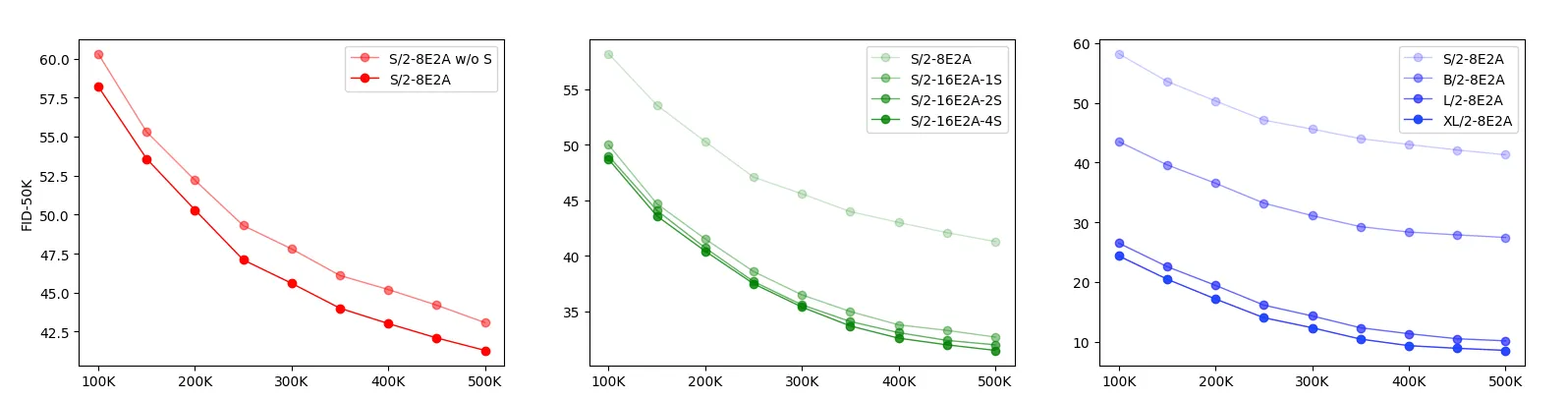

Figure 3: ImageNet 256×256 消融实验，报告 50K 生成样本的 FID（无 CFG）。

关键发现:

  • (a) 共享专家路由加速训练并优化生成结果
  • (b) 增加专家数量（8→16）一致提升性能
  • (c) 增加模型大小一致提升 FID

训练损失

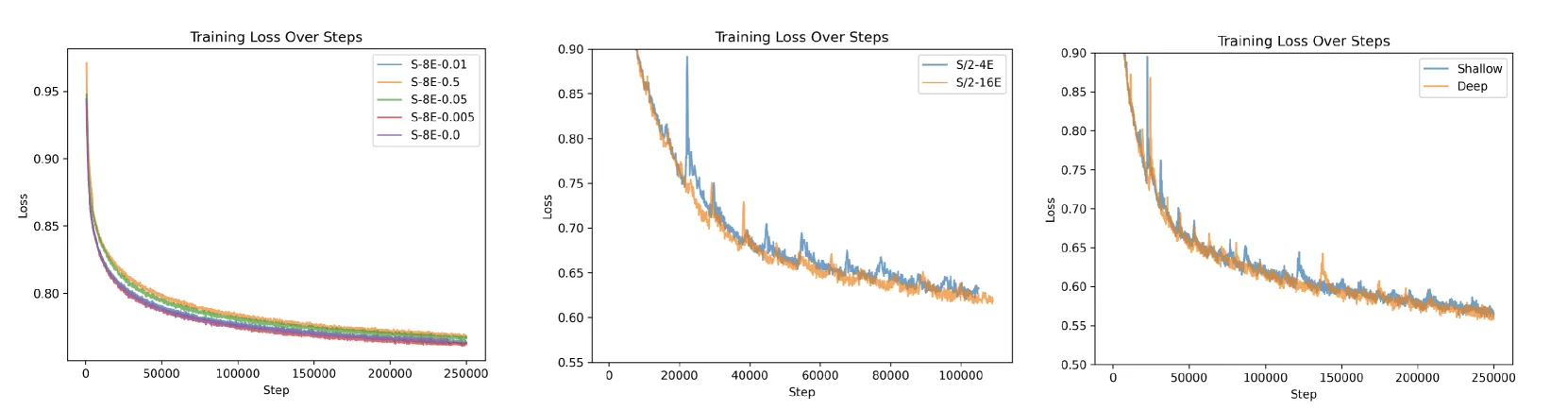

Figure 4: 小版本不同元素的训练损失曲线。

  • (a) 专家平衡损失 α=0.005\alpha=0.005 效果最佳
  • (b) 增加专家数量加速收敛
  • (c) 深层 MoE 替换优于浅层

专家特化分析

类别频率

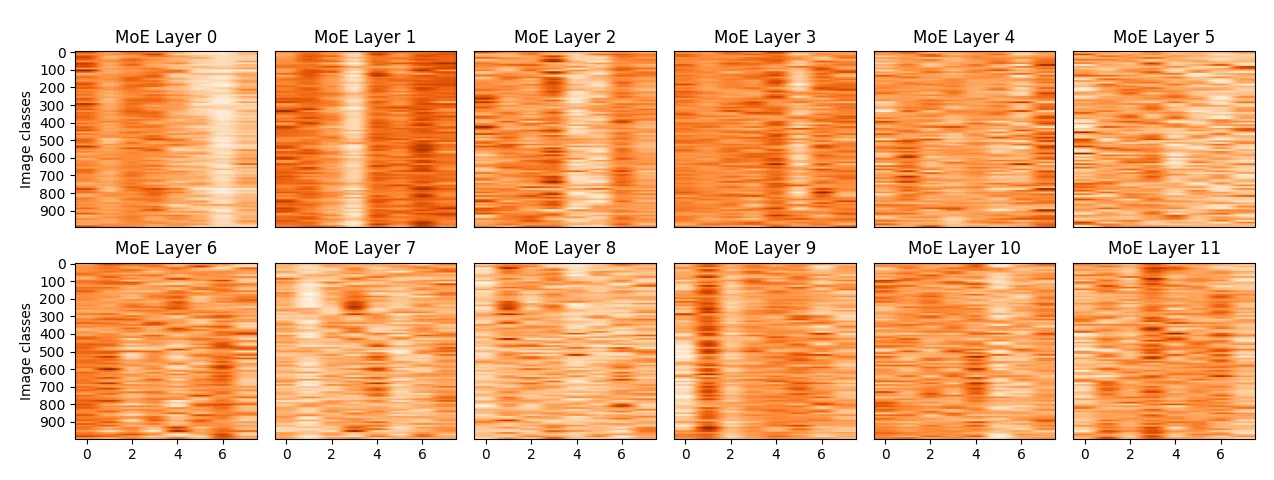

Figure 5: 每个图像类别的专家选择频率。12 个 MoE 层，x 轴对应 8 个专家，y 轴是 1000 个 ImageNet 类别。

关键发现:

  • 专家选择对类别条件信息不敏感
  • 不同类别间无明显路由模式差异

空间位置频率

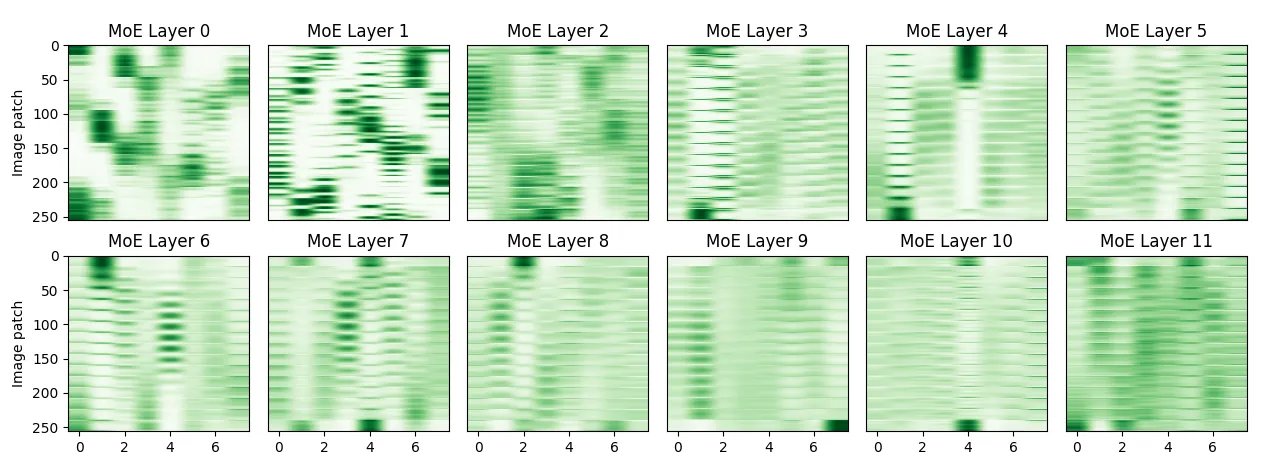

Figure 6: 每个图像 patch 位置的专家选择频率。x 轴对应 8 个专家，y 轴是 256 个 patch。

关键发现:

  • 浅层 MoE (层 0): 专家选择与空间聚类强相关
  • 深层 MoE (层 9): 专家选择分布更均匀
  • 随层数加深，从特定位置偏好转向分散均衡

时间步频率

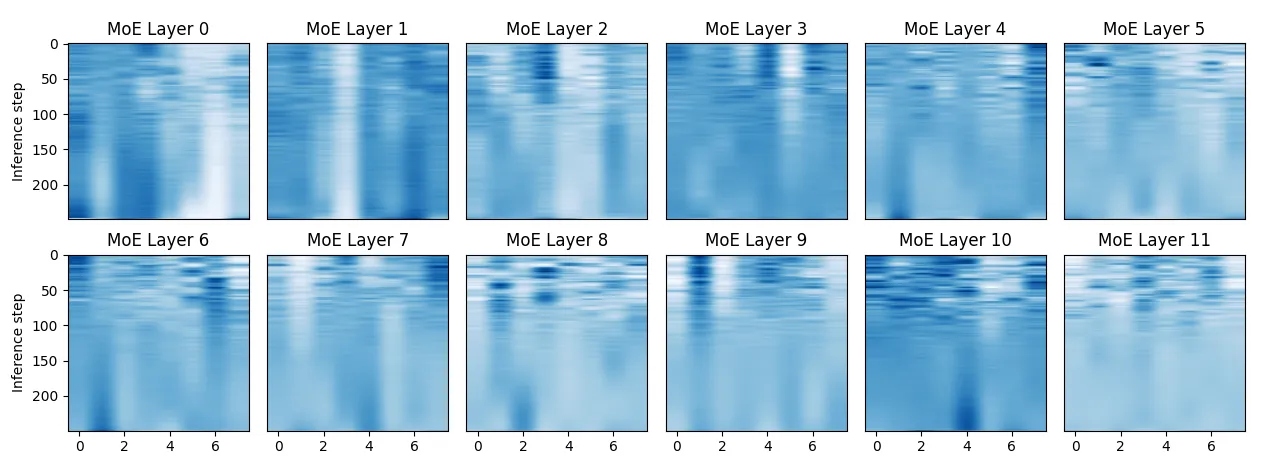

Figure 7: 每个去噪时间步的专家选择频率。x 轴对应 8 个专家，y 轴是 250 个 DDPM 步骤。

关键发现:

  • 早期步骤 (<50): 专家选择更集中（低频空间信息）
  • 后期步骤 (>100): 分布更均匀（高频复杂信息）

ImageNet 256×256 基准测试

模型FID↓sFID↓IS↑Precision↑Recall↑
BigGAN-deep6.957.36171.40.870.28
StyleGAN-XL2.304.02265.120.780.53
ADM10.946.02100.980.690.63
LDM-4-G3.60-247.670.870.35
DiT-XL/22.274.60278.240.830.57
DiT-MoE-XL/22.284.51272.300.840.56

ImageNet 512×512 基准测试

DiT-MoE 在 512×512 分辨率下展示了 promising 的性能，与密集网络相比具有竞争力。

16.5B 参数扩展结果

配置总参数激活参数FID-50K (512×512)
G/2-16E2A16.5B3.1B1.80 (SOTA)

生成样本

Figure 1: DiT-MoE 生成的样本。左: XL/2-8E2A 在 512×512 分辨率。右: G/2-16E2A 在 256×256 分辨率。

六、与现有方法对比

方面密集 DiT传统 MoEDiT-MoE
参数效率所有参数激活部分激活稀疏激活 (3.1B/16.5B)
负载均衡-需要辅助损失专家级平衡损失
知识共享无无共享专家路由
最大参数~8B~8B16.5B
FID (512×512)~2.3~2.51.80
推理成本高中等低

七、相关工作

相关工作与本文关系
DiT (Peebles & Xie, 2023)基础架构，DiT-MoE 在其上构建
Stable Diffusion 3密集基线，8B 参数
Switch TransformerMoE 路由启发
DeepSeekMoE共享专家策略参考
GShard条件计算框架

八、总结

核心贡献

  1. MoE 扩展扩散 Transformer: 首个将 MoE 应用于 DiT 的工作，实现 16.5B 参数扩展
  2. 共享专家路由: 捕获通用知识，减少专家间冗余
  3. 专家级平衡损失: 有效解决负载不平衡问题
  4. 专家特化分析: 揭示专家选择与空间位置、时间步的关系
  5. SOTA 性能: ImageNet 512×512 FID 1.80，新 SOTA

技术影响

  • 扩散模型扩展: 为 DiT 提供高效的扩展方法
  • MoE 应用: 证明 MoE 在扩散模型中的有效性
  • 推理效率: 16.5B 参数仅激活 3.1B，大幅降低推理成本
  • 合成数据: 验证合成数据辅助训练的有效性

局限性

  • 仅在 ImageNet 类条件生成上验证
  • 未探索文本到图像生成
  • 合成数据依赖外部模型 (SDXL, SD3)
  • 未与最新模型 (如 FLUX, SD3.5) 比较

九、参考资源

十、关键公式速查

公式说明
q(xt∥x0)=αtx0+(1−αt)ϵq(x_{t}\|x_{0})=\sqrt{\alpha_{t}}x_{0}+\sqrt{(1-\alpha_{t})}\epsilon前向扩散过程
min⁡θE∥∥ϵ−ϵθ(xt,t,c)∥∥22\min_{\theta}\mathbb{E}\|\|\epsilon-\epsilon_{\theta}({x}_{t},t,{c})\|\|^{2}_{2}条件扩散目标
MoE(x)=∑i=1Eg(x)iei(x)\texttt{MoE}(x)=\sum_{i=1}^{E}g(x)_{i}e_{i}(x)MoE 层定义
Lbalance=α∑i=1nnKT∑t=1TI(t,i)1T∑t=11P(t,i)L_{balance}=\alpha\sum_{i=1}^{n}\frac{n}{KT}\sum_{t=1}^{T}\mathcal{I}(t,i)\frac{1}{T}\sum_{t=1}^{1}\mathcal{P}(t,i)专家级平衡损失

十一、关键图片索引

图片说明文件名
Figure 1DiT-MoE 生成样本x1.png
Figure 2DiT-MoE 架构概览x2.png
Figure 3消融实验ablation.png
Figure 4训练损失曲线x3.png
Figure 5类别-专家频率热图class.png
Figure 6空间位置-专家频率热图patch.png
Figure 7时间步-专家频率热图step.png
