Lazarus: Resilient and Elastic Training of Mixture-of-Experts Models

一、论文概述

项目	内容
标题	Lazarus: Resilient and Elastic Training of Mixture-of-Experts Models
作者	Yongji Wu*, Wenjie Qu*, Xueshen Liu*, Tianyang Tao, Yifan Qiao, Zhuang Wang, Wei Bai, Yuan Tian, Jiaheng Zhang, Z. Morley Mao, Matthew Lentz, Danyang Zhuo, Ion Stoica (*共同一作)
机构	UC Berkeley, NUS, UMich, AWS, NVIDIA, UCLA, Duke
论文	arXiv:2407.04656
代码	将开源 (论文中提及)
发布	2024年7月5日 (v1), 2025年10月24日 (v2)
领域	cs.DC (分布式、并行与集群计算), cs.LG (机器学习)

二、核心思想

问题定义

随着大语言模型 (LLM) 训练规模的不断扩大，稀疏激活的混合专家 (Mixture-of-Experts, MoE) 架构因其亚线性的计算成本扩展特性而被广泛采用。然而，频繁的故障在训练规模化过程中构成了重大挑战：

1. 故障成本极高：即使单个故障也会导致所有 GPU 空闲等待，直到故障解决，可能丢失大量训练进度
2. 故障频率上升：在 128K GPU 集群中，平均故障间隔时间 (MTTF) 仅约 14 分钟
3. Spot 实例加剧问题：云提供商的抢占式实例虽然可节省高达 90% 的成本，但抢占频率可达每 5-10 分钟一次

现有的容错训练方案存在两个关键局限：

• 基于检查点的方案缺乏弹性，需要等待替换节点
• 基于流水线并行的弹性方案无法应用于 MoE 模型，因为 MoE 采用专家并行 (Expert Parallelism, EP) 策略

解决方案概述

Lazarus 提出了一种全新的方法来解决 MoE 模型的弹性容错训练问题。其核心洞察是：自适应调整每个专家的副本数量及其放置方式，可以在提高弹性的同时增强容错能力。

Lazarus 的三大关键设计：

1. 自适应专家分配与放置：根据专家负载分布动态分配更多副本给热门专家，同时设计可证明最优的放置算法最大化故障恢复概率
2. 灵活的 Token 调度器：在非对称专家放置下，高效地将 token 调度到拥有对应专家副本的 GPU，并平衡负载
3. 高效重配置：故障后快速重新分配专家副本，最小化状态迁移开销

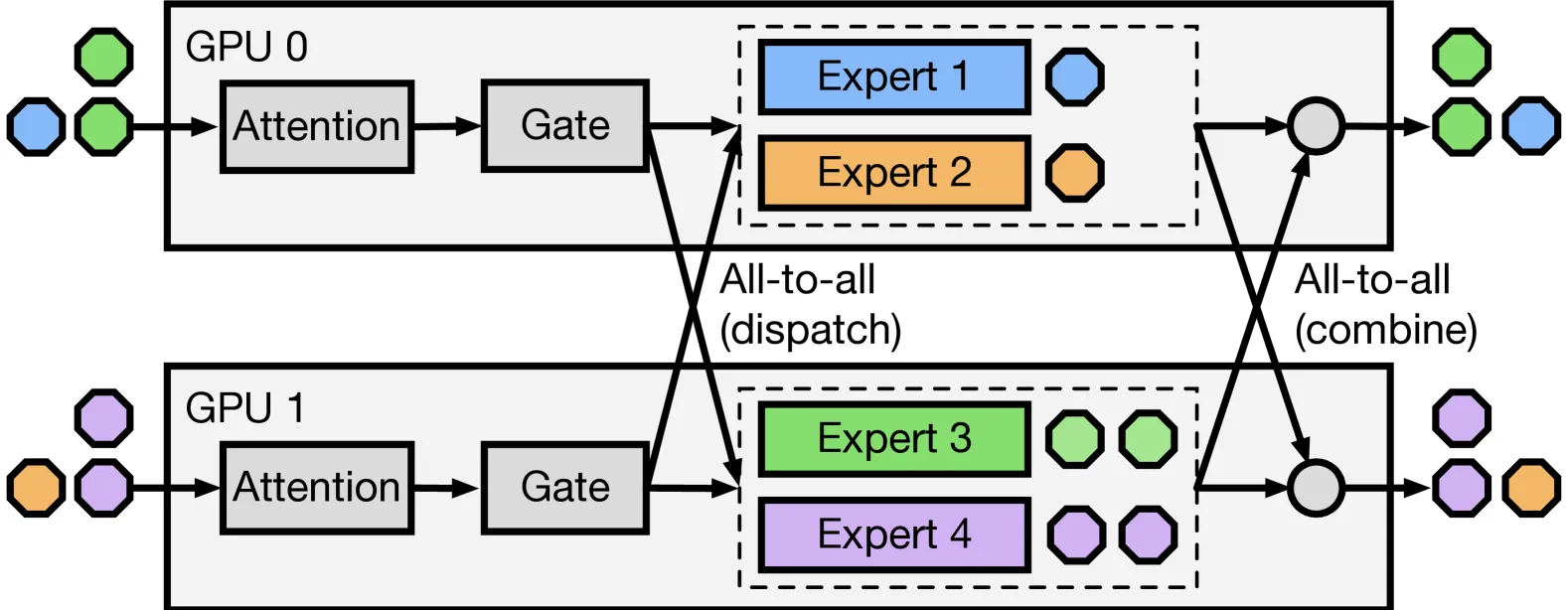

Figure 1: MoE 架构利用专家并行进行分布式训练，但由于门控网络的动态性，也面临负载不均衡问题

三、技术架构

整体框架图

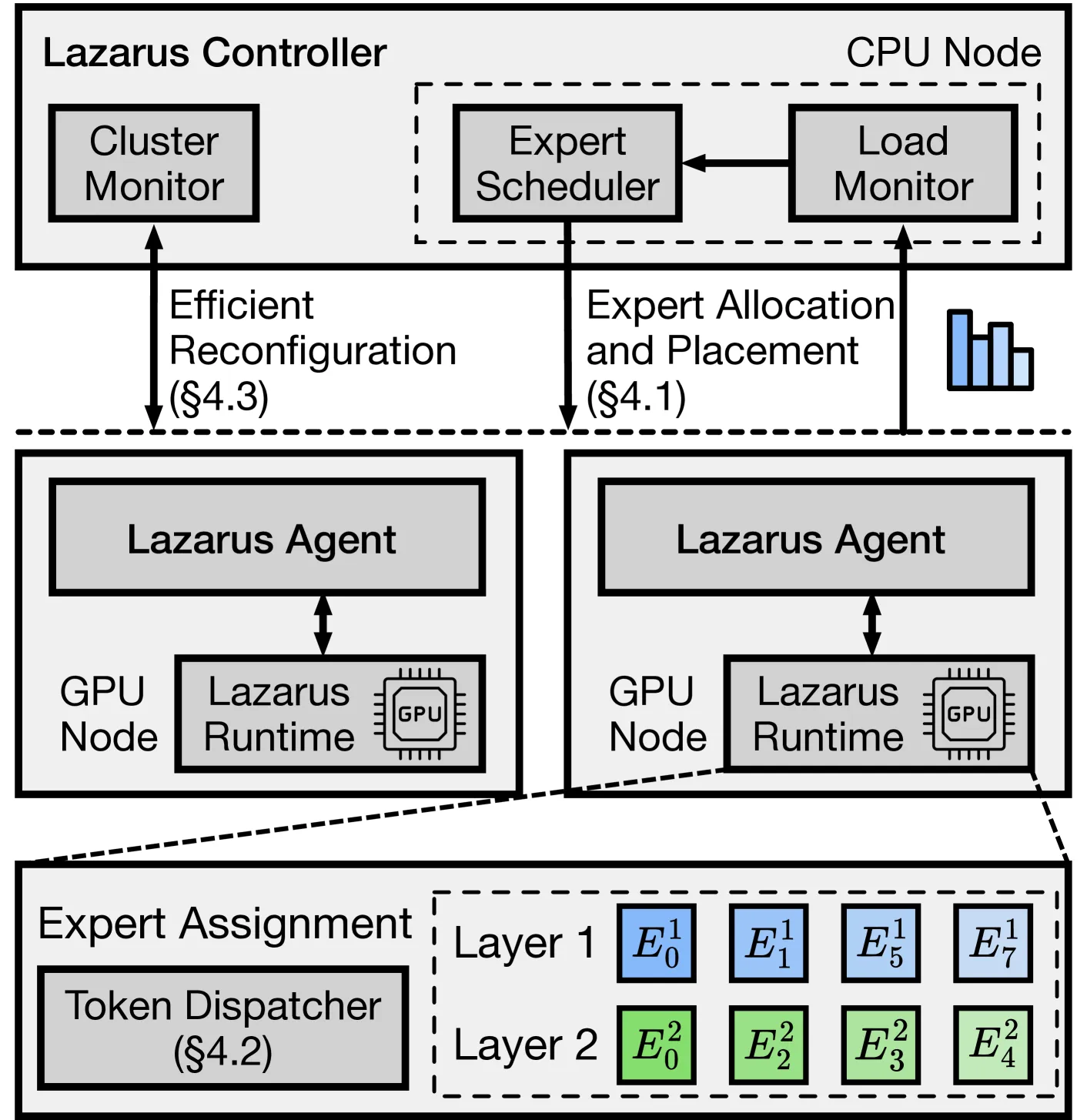

Figure 3: Lazarus 系统架构

Lazarus 由三个主要组件构成：

组件	说明	关键功能
集中式控制器 (Controller)	运行在 CPU 节点上的持久进程	管理 GPU 集群、监控节点状态、计算专家放置计划
Lazarus Agent	每个 GPU 节点上的代理进程	与控制器通信、启动 Worker 进程、收集路由历史
Lazarus Runtime	运行在每个 GPU 上的运行时	执行专家计算、Token 调度、状态迁移

工作流程：

1. Scheduler 在控制器中分配专家副本并计算容错放置计划
2. 放置计划发送给各 Agent 配置 Worker
3. Runtime 根据放置计划加载对应专家到各层
4. Agent 周期性收集专家负载分布，用于重平衡
5. 故障发生时，控制器重新计算放置计划并最小化迁移

核心公式

专家副本分配公式 (Expert Replica Allocation)

给定 N 个节点、E 个专家、每个节点可容纳 c 个副本、路由到专家 e 的总 token 数为 t_e，Lazarus 按以下公式迭代计算每个专家的副本数 r_e：

$r_e = \mathsf{max}\{\lfloor\frac{t_e}{\sum_{e'=e}^{E}t_{e'}}\cdot(N\cdot c-\sum_{e'=1}^{e-1}r_{e'})\rfloor, f\}$

其中 f 是容错阈值，保证每个专家至少有 f 个副本。

关键性质：

• $\sum_e r_e = N \cdot c$（所有副本槽位被充分利用）
• $r_e \geq f$（保证 f 个节点以内故障时 100% 恢复）
• $r_e \geq r_{e-1}$（热门专家获得更多副本）
• $\frac{r_e}{\sum_{e'} r_{e'}} \approx \frac{t_e}{\sum_{e'} t_{e'}}$（副本比例匹配负载比例）

Token 调度算法 (Token Dispatch)

对于专家 e，每个副本应处理的 token 数： $p_e = t_e / r_e$

节点 j 对专家 e 的处理容量： $P_{e,j} = c_e \cdot R_{e,j}$

其中 $R_{e,j}$ 是节点 j 上专家 e 的副本数。

节点 i 将剩余 token 调度到节点 j 的数量： $D_{e,j} = (T_{e,i} - D_{e,i}) \frac{P_{e,j}}{\sum_{k \neq j} P_{e,k}}$

定理 1 (MRO 放置最优性)：对于任何最大秩重叠 (Maximum Rank Overlap, MRO) 放置计划 T，在均匀随机节点故障下，T 最大化恢复概率 $\mathsf{Pr}(\bigcup_{a \in A} Col_a = [E])$。

模型组件

组件	说明	关键参数
Gate Network	可训练的门控网络，决定 token 路由	top-k 选择
Expert FFN	并行的前馈网络子模块	可变数量 (8-16)
Flexible Token Dispatcher	CUDA kernel 实现的 token 调度器	并行处理所有专家和目标 rank
NCCL Communication	all-to-all 通信原语	批量 send/recv
Greedy Migration	贪心算法减少状态迁移	最小化新分配专家数

专家放置算法

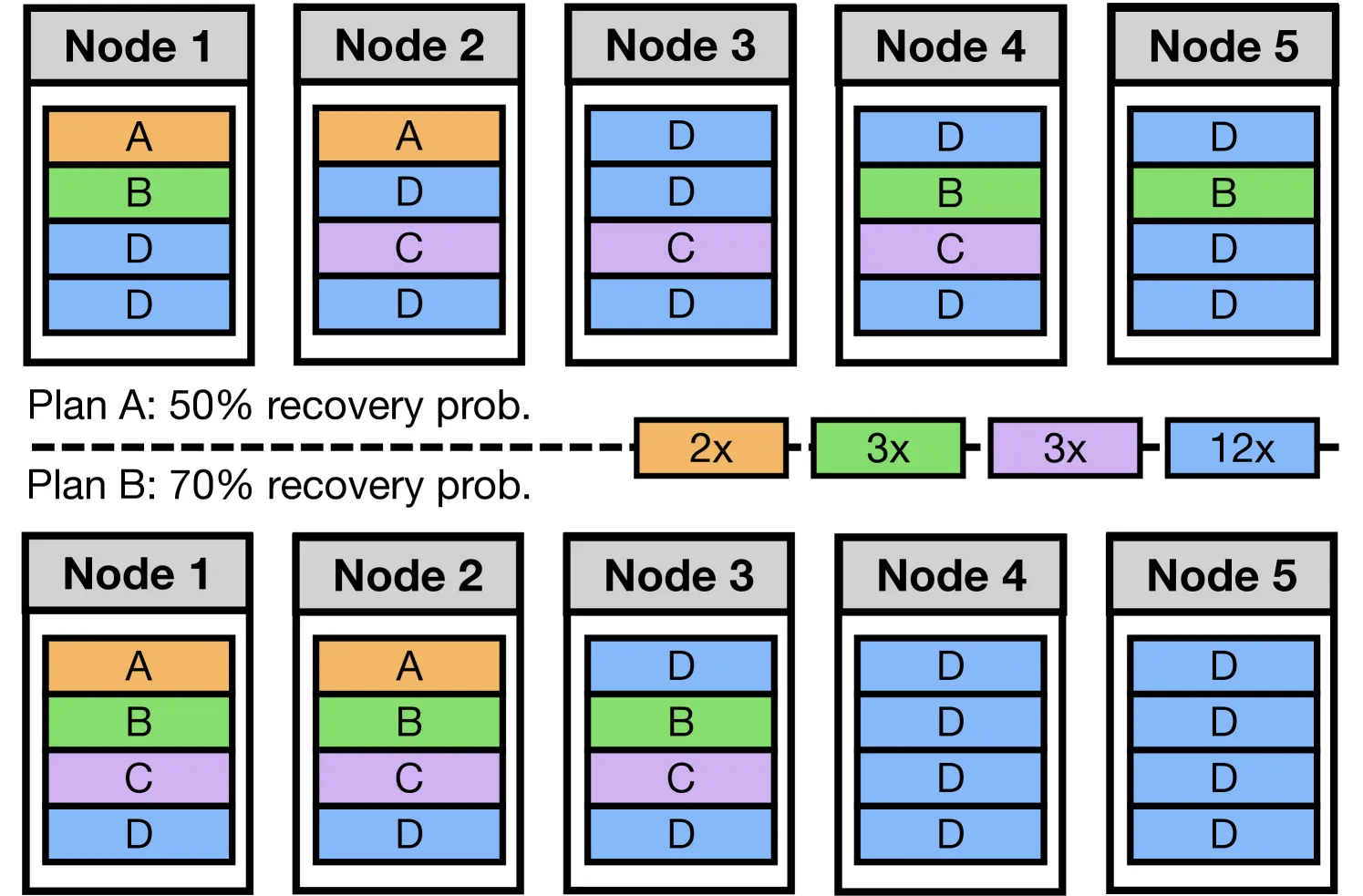

Figure 4: 容错能力取决于专家副本的放置方式

Lazarus 的专家放置算法分为两种情况：

情况 1：E <= c（专家数 <= 每节点槽位数）

策略：将前 min(r_1, N) 个节点放置第一个（最不热门）专家，前 min(r_2, N) 个节点放置第二个专家，以此类推。空位均匀放置剩余专家。

此策略满足 $S_1 \subset S_2 \cdots \subset S_E$，即节点集合的嵌套关系，保证最优恢复概率。

情况 2：E > c（专家数 > 每节点槽位数）

将专家和节点分别划分为 $\lceil E/c \rceil$ 个组。每组内应用情况 1 的策略，最大化组内专家的节点重叠。

核心原则：“把所有鸡蛋放在一个篮子里” — 让更多专家在更少的故障模式下同时失效，从而减少导致不可恢复故障的故障组合数。

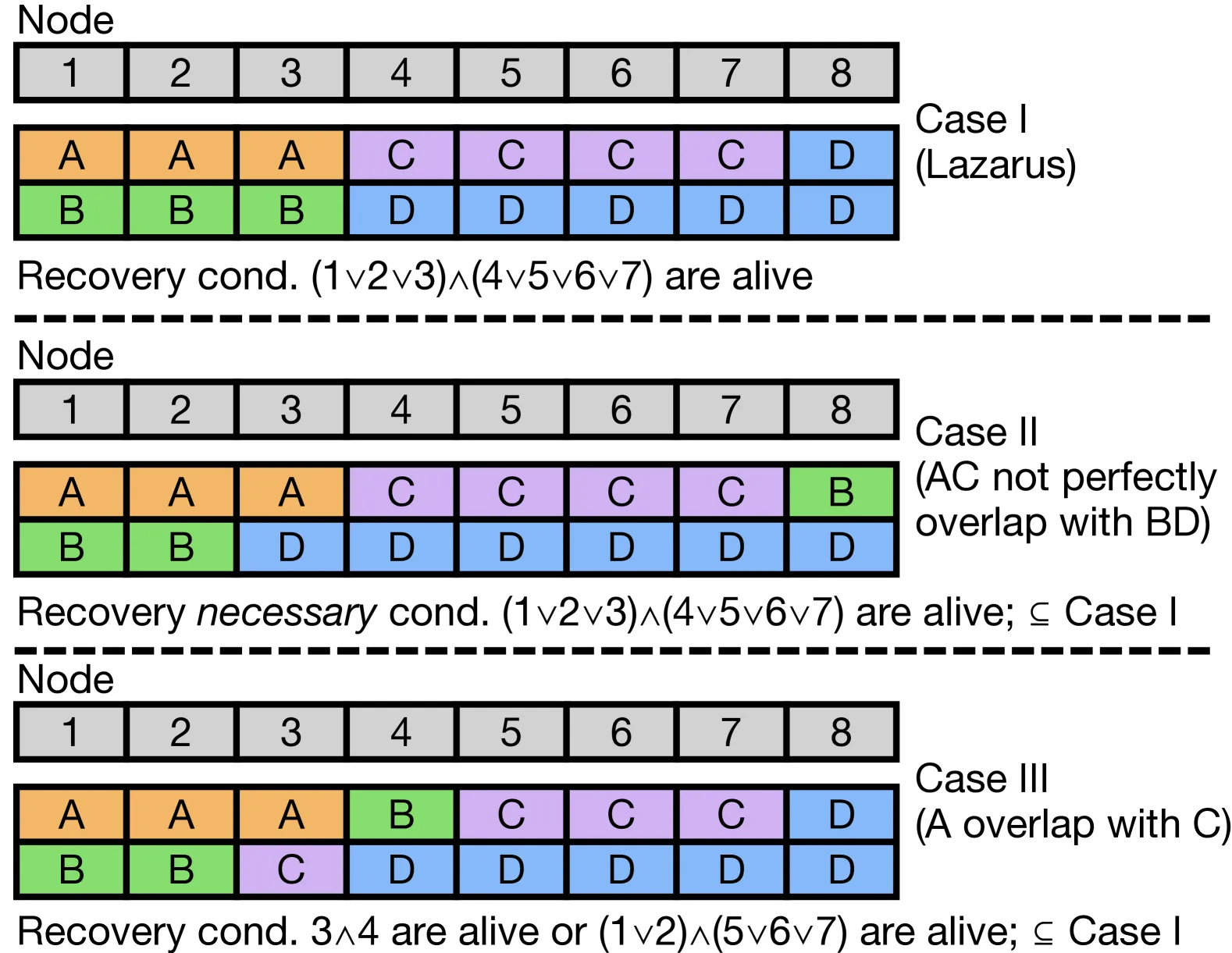

Figure 5: Lazarus 通过最小化有边连接的故障组合顶点数来最小化故障概率

训练流程

1. 初始化：控制器计算初始专家分配和放置计划
2. 正常训练：Runtime 按放置计划执行 MoE 前向/反向传播
3. 负载监控：每 200 步重新平衡专家分配
4. 故障处理：
   • 检测到故障后，NCCL 操作超时
   • 控制器重新计算放置计划（<100ms）
   • Agent 配置新 Worker
   • 贪心映射减少状态迁移
   • 恢复训练
5. 扩容处理：新节点加入时，延迟重配置直到当前训练步完成

四、核心创新

创新点	说明	理论/实验依据
首个 MoE 弹性容错系统	Lazarus 是第一个同时支持快速故障恢复和充分利用所有可用 GPU 的 MoE 训练系统	在频繁故障下比 DeepSpeed MoE 快 5.7x
可证明最优的专家放置算法	MRO 算法在均匀随机节点故障下最大化恢复概率	定理 1 证明了最优性；GPT-L 在 4 节点故障下恢复概率 41% vs 基线 12%
自适应专家副本分配	根据动态负载分布分配更多副本给热门专家	负载比 4:1 时吞吐量保持恒定，而 DeepSpeed 吞吐量急剧下降
灵活的 Token 调度器	CUDA kernel 实现的非对称 token 调度，无 padding 的 all-to-all	有效计算时间占比高，重配置开销 <10%
高效重配置机制	贪心算法最小化状态迁移，批量 NCCL send/recv	每次重配置仅需 20-40 秒

五、实验结果

实验设置

配置项	详情
测试平台	5 台服务器，每台 2x NVIDIA RTX 3090 GPU，100Gbps Mellanox NIC
集群规模	模拟 10 个 GPU 节点
基线	DeepSpeed MoE (DS), DS with Fault Tolerance (DS(FT))
数据集	Wikitext-2
精度	FP16

模型配置：

模型	Layers	Feature Dim	Experts	Parameters
GPT-S	12	768	8	521M
GPT-M	12	1024	12	1.3B
GPT-L	12	1024	16	1.7B

单节点故障结果

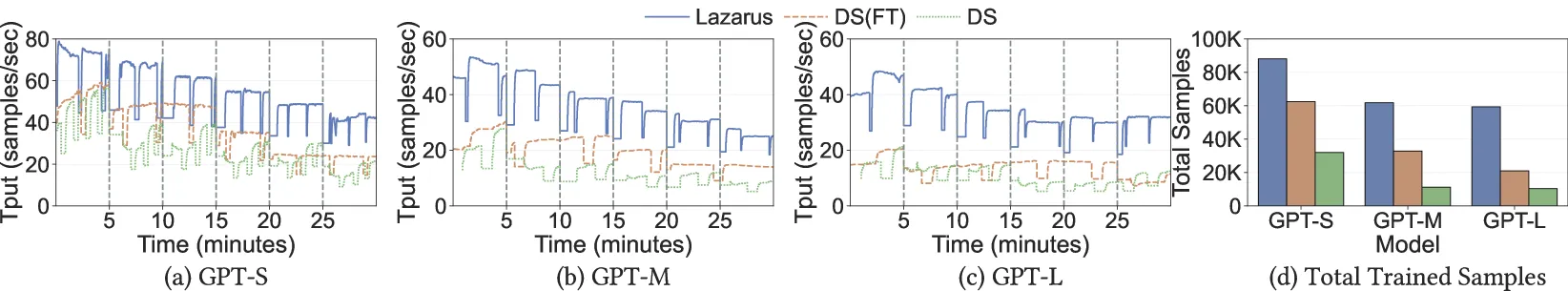

Figure 6: 单节点故障场景（每 5 分钟故障一次）的吞吐量和训练样本数

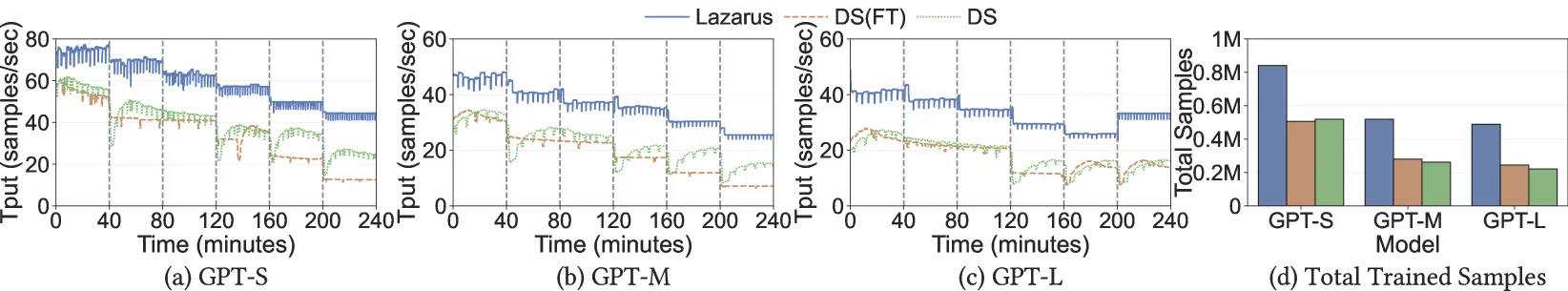

Figure 7: 单节点故障场景（每 40 分钟故障一次）的吞吐量和训练样本数

关键结果：

场景	模型	Lazarus vs DS	Lazarus vs DS(FT)
高频故障 (5min MTBF)	GPT-S	2.8x	1.4x
高频故障 (5min MTBF)	GPT-L	5.7x	2.8x
低频故障 (40min MTBF)	GPT-S	1.6x	-
低频故障 (40min MTBF)	GPT-L	2.3x	-

多节点故障结果

模型	步骤	丢失节点数	重配置时间(s)	专家迁移数	迁移时间(s)
GPT-S	200	2	21.3	11	2.3
GPT-S	4000	3	34.1	52	3.0
GPT-L	200	4	18.2	160	7.6
GPT-L	4000	5	19.7	55	7.8

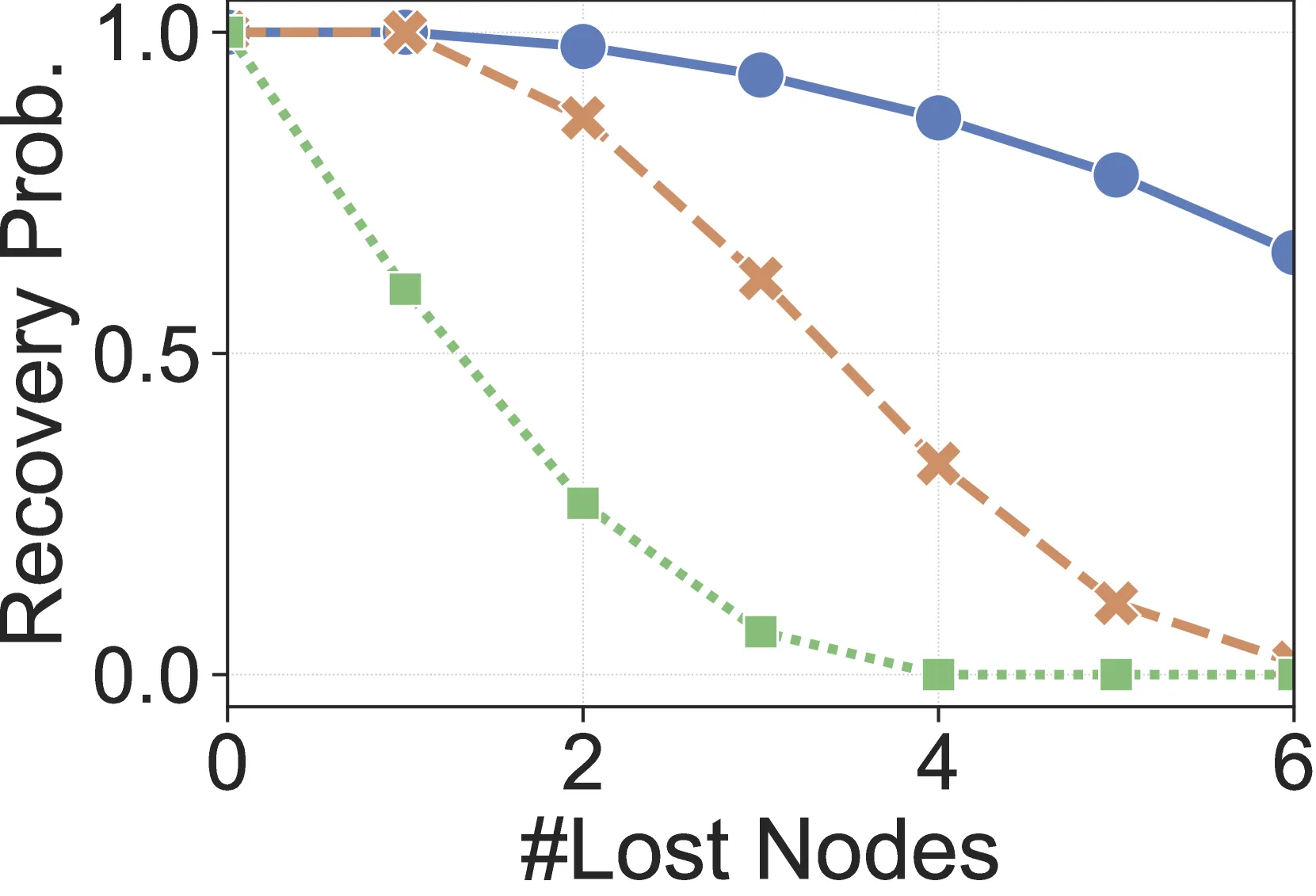

Figure 8: 多节点故障下的恢复概率对比

恢复概率对比 (GPT-L, step 200, 4 节点故障):

• Lazarus (MRO): 41%
• Spread Placement: 12%
• Compact Placement: ~0%

Spot 实例 Trace 结果

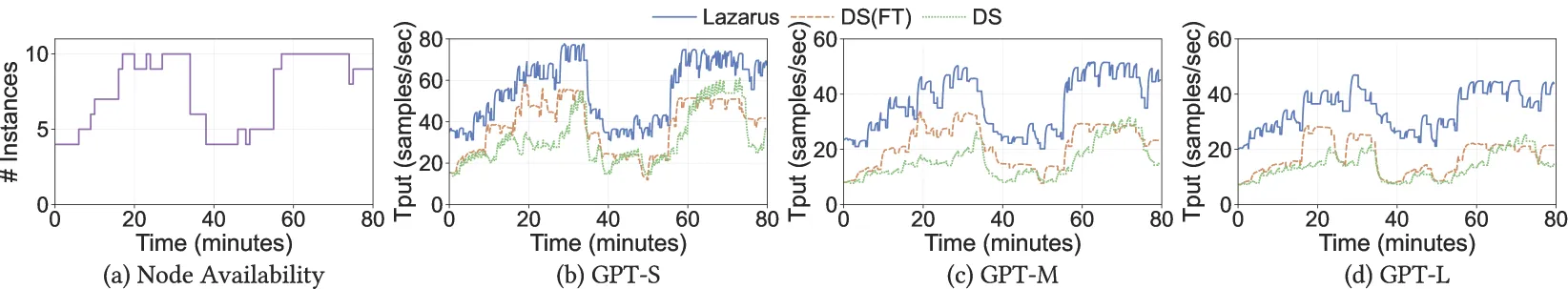

Figure 9: Spot 实例环境下的吞吐量变化

模型	Lazarus vs DS	Lazarus vs DS(FT)
GPT-S	2.3x	1.2x
GPT-L	3.4x	1.8x

在 80 分钟的 AWS EC2 P3 实例 trace 回放中，Lazarus 仅在一次 4 节点同时丢失的事件中需要从检查点恢复。

消融实验

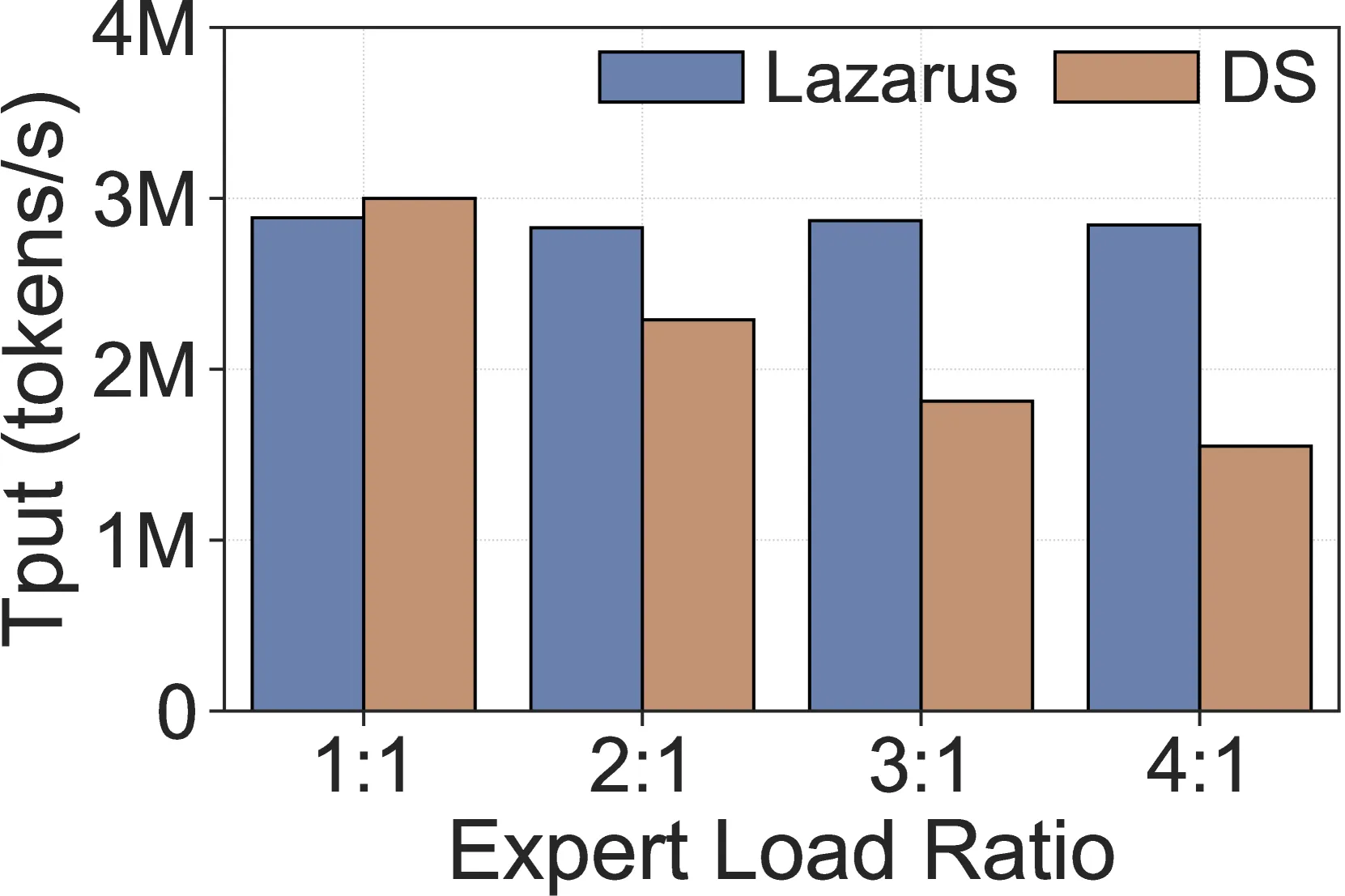

Figure 10a: 不同专家负载比下的吞吐量

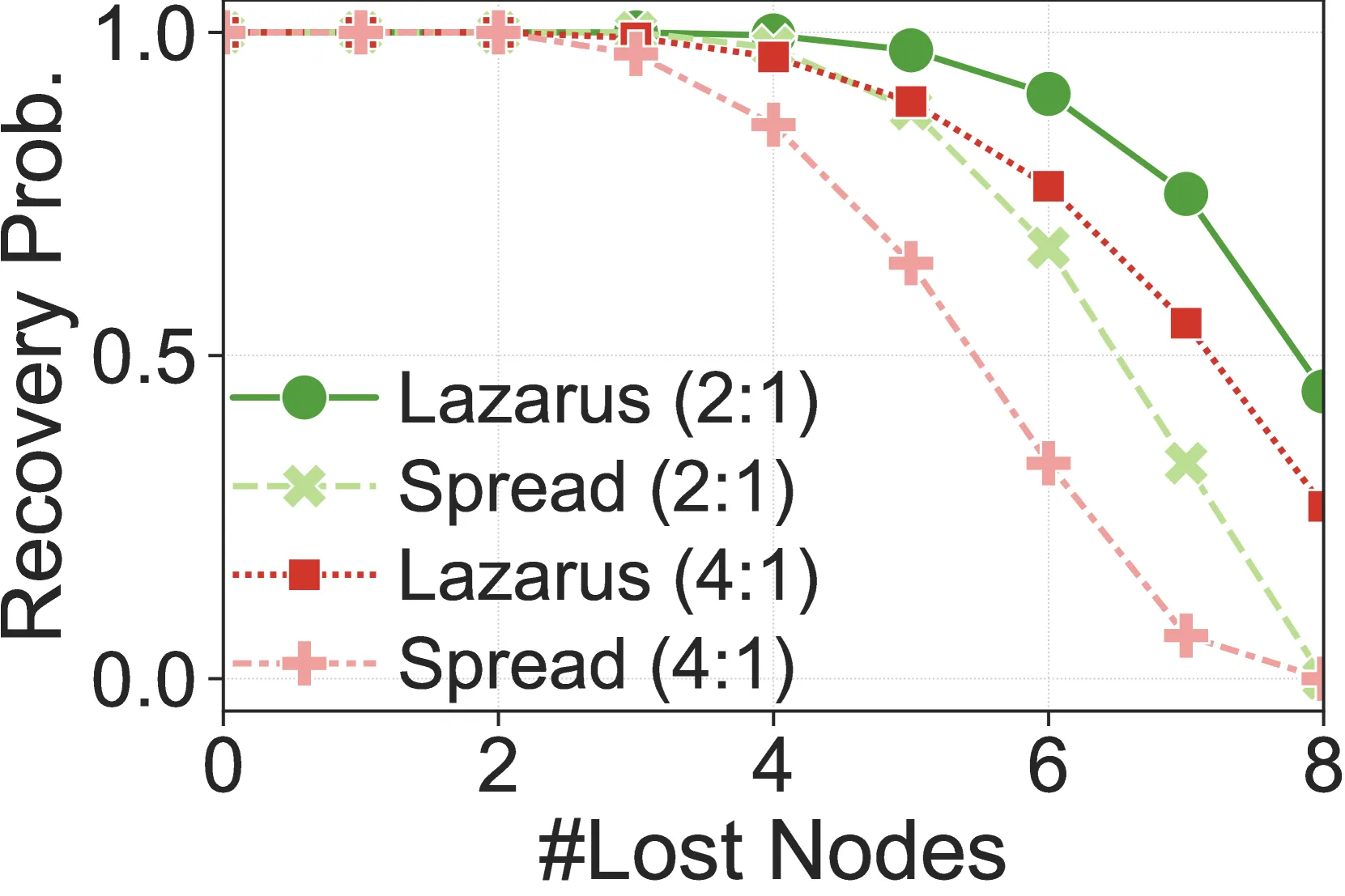

Figure 10b: 不同负载比下的恢复概率

负载不均衡影响：

• Lazarus 的吞吐量在负载比变化时保持恒定
• DeepSpeed 的吞吐量在负载偏斜时急剧下降
• 负载越不均衡，恢复概率越低，但 Lazarus 的 MRO 算法始终优于 spread placement

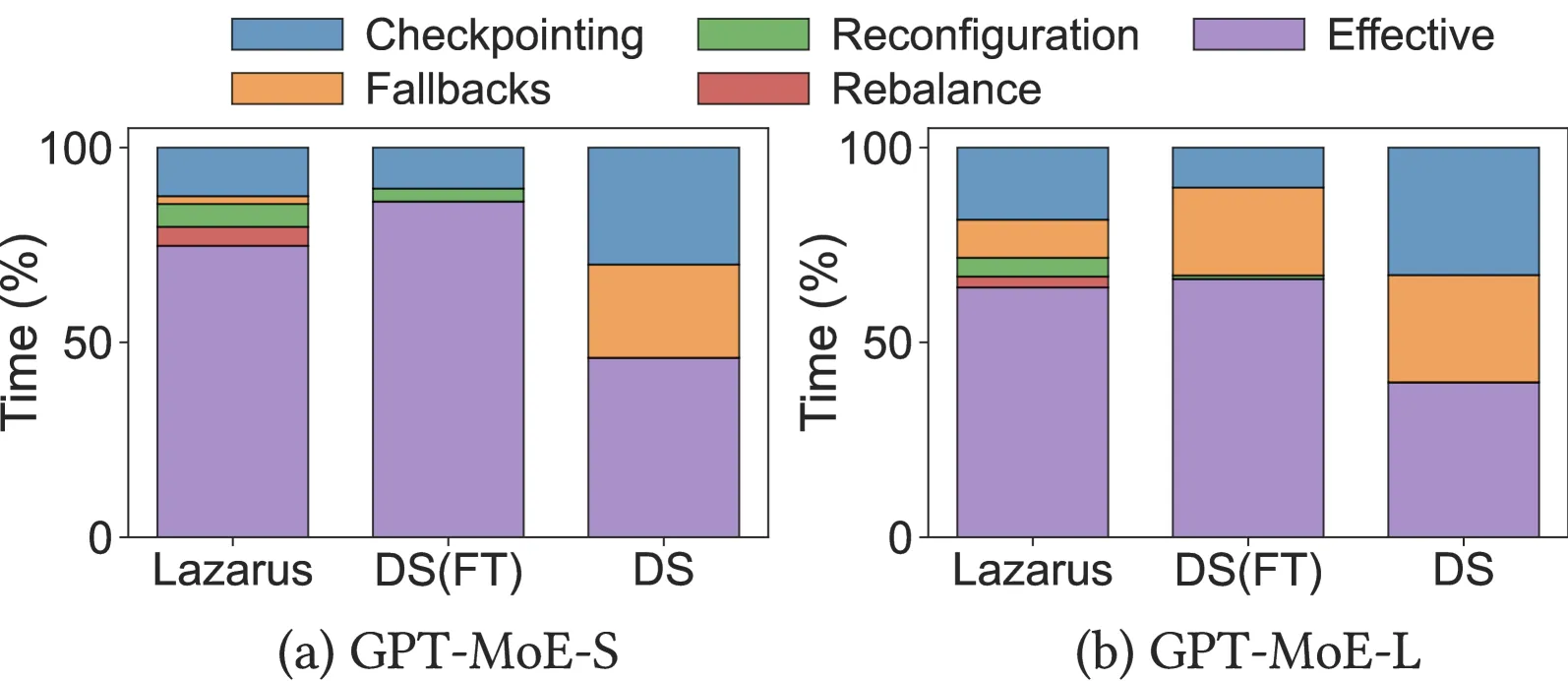

Figure 11: Spot 实例 trace 下的运行时间分解

运行时间分解：

• Lazarus 和 DS(FT) 的有效计算时间占比远高于 DS
• DS 超过一半时间花在检查点和重启上
• Lazarus 的重配置和重平衡开销 <10%
• DS(FT) 在 GPT-L 上仍有 27% 的重启开销

六、相关工作

方向	代表工作	与 Lazarus 的关系
MoE 训练优化	Tutel, SmartMoE, FasterMoE, FlexMoE	聚焦固定集群规模的训练加速，Lazarus 关注弹性环境
All-to-All 通信优化	DeepSpeed MoE, MegaScale	正交，可集成到 Lazarus
内存检查点	Gemini, Oobleck	Gemini 假设均匀副本数，不适用于 Lazarus 的非均匀专家放置
流水线并行弹性训练	Bamboo, Varuna, PACE	基于流水线并行，无法应用于 MoE 的专家并行
弹性数据并行	TorchElastic	仅适用于小模型，不适用于超出单 GPU 内存的 LLM

七、总结

核心贡献

1. 首个 MoE 弹性容错训练系统：Lazarus 是第一个同时实现快速故障恢复和充分利用所有可用 GPU 的 MoE 训练系统
2. 可证明最优的专家放置算法：MRO 算法在均匀随机节点故障下最大化恢复概率，具有严格的理论保证
3. 完整的系统实现与评估：基于 PyTorch 实现 (4K LoC Python + 500 LoC CUDA)，在多种场景下进行了全面评估

技术影响

• 降低 MoE 训练成本：通过支持 Spot 实例训练，可节省高达 90% 的计算成本
• 提高训练效率：在频繁故障场景下性能提升高达 5.7x
• 推动 MoE 架构普及：解决了 MoE 训练的关键瓶颈，有助于 MoE 架构在更大规模模型中的应用
• 启发后续研究：自适应专家分配和最优放置的思想可扩展到其他分布式训练场景

局限性

1. 实验规模有限：测试平台仅使用 RTX 3090 GPU 模拟 10 节点集群，未在大规模生产环境验证
2. 未考虑网络拓扑：当前假设所有节点间通信成本相同，未优化跨机架/跨数据中心的通信
3. 与流水线并行的集成：虽然提到可扩展到流水线并行，但未实现和评估
4. 检查点回退：在极端情况下（如同时丢失过多节点）仍需回退到检查点恢复

八、参考资源

• 论文: arXiv:2407.04656
• PDF: arXiv PDF
• HTML: arXiv HTML v2
• 相关项目:
  • DeepSpeed MoE
  • SmartMoE
  • Tutel
