Mooncake: A KVCache-centric Disaggregated Architecture for LLM Serving

面向 Kimi 的 KVCache 中心化解耦架构，通过分离 Prefill 和 Decode 集群实现 525% 吞吐量提升

Mooncake: A KVCache-centric Disaggregated Architecture for LLM Serving

论文信息: arXiv:2407.00079 [cs.DC] 03 Sep 2025

作者: Ruoyu Qin, Zheming Li, Weiran He, Mingxing Zhang, Yongwei Wu, Weimin Zheng, Xinran Xu

机构: Moonshot AI, Tsinghua University

许可: arXiv.org perpetual non-exclusive license

一、论文概述

1.1 研究背景

随着大语言模型（LLM）在各种场景中的快速采用，LLM 服务的工作负载变得显著多样化。这些工作负载在输入/输出长度、到达频率和分布上有所不同，最重要的是，需要不同类型的 SLO（服务级别目标）。

核心挑战：

挑战说明
工作负载多样化不同请求的输入/输出长度、到达模式差异大
SLO 约束需要同时满足 TTFT 和 TBT 延迟要求
资源利用率GPU 集群中 CPU、DRAM、SSD 资源未被充分利用
KVCache 调度KVCache 的复用和传输是系统调度的核心

1.2 核心贡献

贡献说明
KVCache 中心化架构以 KVCache 为核心的解耦设计，分离 Prefill 和 Decode 集群
解耦缓存池利用 CPU、DRAM、SSD 资源构建解耦的 KVCache 缓存池
缓存感知调度考虑前缀缓存命中和负载均衡的全局调度算法
过载场景处理基于预测的早期拒绝策略，应对高负载场景

二、核心思想

2.1 问题定义

Mooncake 是 Kimi 的服务平台，需要解决一个具有多个复杂约束的优化问题：

优化目标：最大化整体有效吞吐量（直接影响收入）

约束条件：

  • TTFT（Time to First Token）SLO
  • TBT（Time Between Tokens）SLO

2.2 解决方案概述

Mooncake 采用 KVCache 中心化的解耦架构：

  1. 分离 Prefill 和 Decode 集群：利用两者计算特性的差异
  2. 构建解耦 KVCache 池：利用 CPU、DRAM、SSD 资源提供缓存容量
  3. KVCache 中心化调度：平衡缓存复用、负载均衡和 SLO 满足

三、技术架构

3.1 整体架构

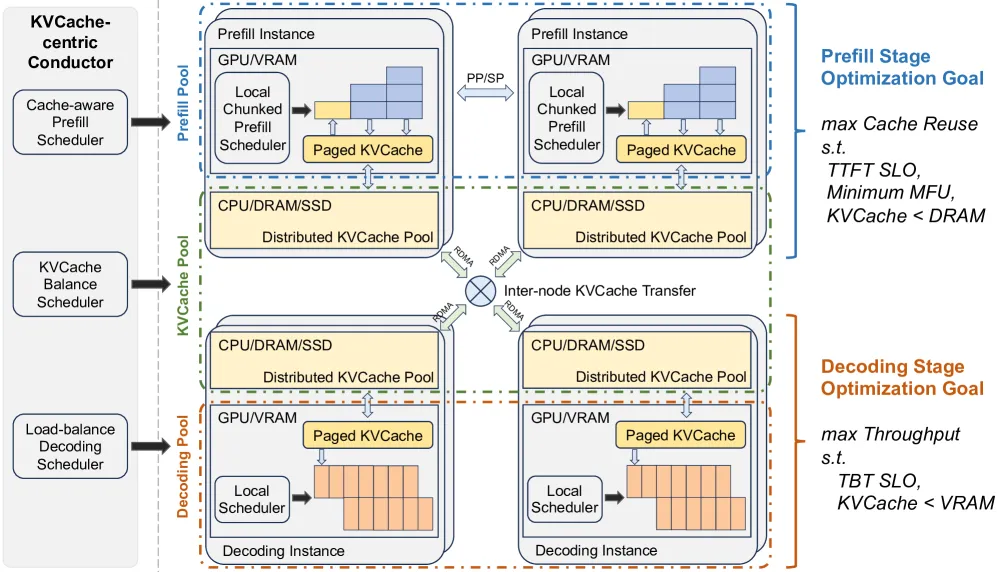

Mooncake 架构 图 1：Mooncake 架构。

核心组件：

组件功能
Conductor全局调度器，负责请求分发和 KVCache 管理
Prefill PoolPrefill 实例池，处理请求的预填充阶段
Decode PoolDecode 实例池，处理请求的解码阶段
KVCache PoolCPU 内存中的 KVCache 缓存池
Messenger基于 RDMA 的跨节点 KVCache 传输组件

3.2 KVCache 缓存池

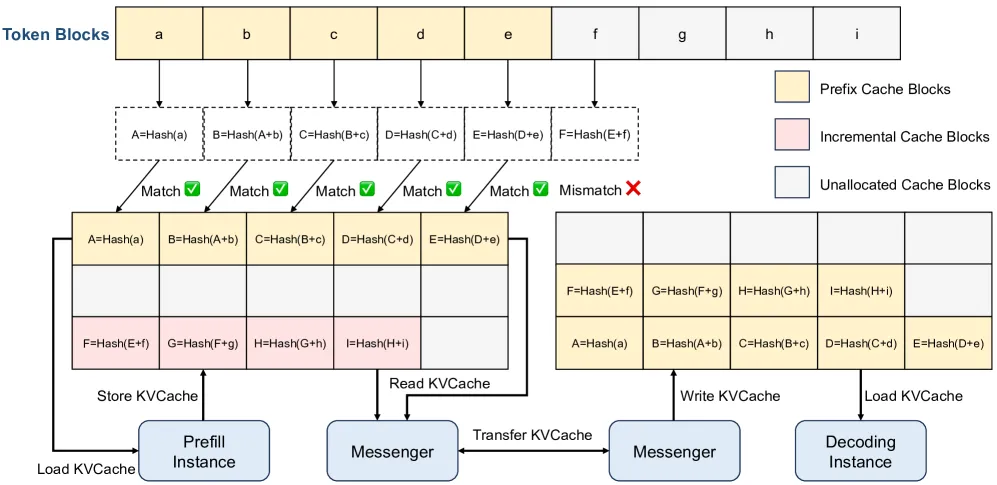

KVCache 缓存池 图 3：CPU 内存中的 KVCache 池。每个块附带由自身哈希和前缀确定的哈希值以进行去重。

存储逻辑：

  • KVCache 以分页块的形式存储在 CPU 内存中
  • 根据请求模式使用缓存淘汰算法（LRU、LFU 等）
  • 通过 GPUDirect RDMA 处理 CPU 和 GPU 之间的传输

3.3 请求工作流

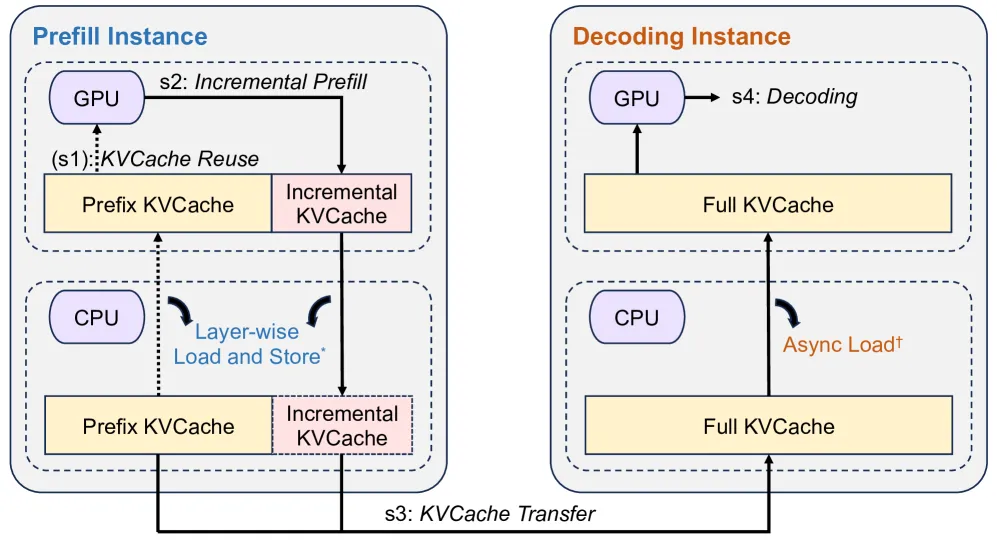

请求工作流 图 4：推理实例的工作流。

四个步骤：

  1. KVCache 复用：从远程 CPU 内存加载前缀缓存到 GPU 内存
  2. 增量 Prefill：使用前缀缓存完成预填充，存储新生成的 KVCache
  3. KVCache 传输：异步流式传输 KVCache 到 Decode 节点
  4. Decoding：请求加入持续批处理，生成输出

3.4 核心算法

KVCache 中心化调度算法：

Algorithm 1: KVCache-centric Scheduling Algorithm
输入: Prefill 实例池 P, Decode 实例池 D, 请求 R, 缓存块大小 B
输出: 处理 R 的 (prefill, decode) 实例对

1. block_keys ← PrefixHash(R.prompt_tokens, B)
2. TTFT ← inf, p ← ∅
3. best_prefix_len, best_matched_instance ← FindBestPrefixMatch(P, block_keys)
4. for instance ∈ P do
5.   prefix_len ← instance.prefix_len
6.   T_queue ← EstimatePrefillQueueTime(instance)
7.   if best_prefix_len/prefix_len < kvcache_balancing_threshold then
8.     // 缓存感知的 Prefill 调度
9.     T_prefill ← EstimatePrefillExecutionTime(len(R.prompt_tokens), prefix_len)
10.    if TTFT > T_queue + T_prefill then
11.      TTFT ← T_queue + T_prefill
12.      p ← instance
13.    end if
14.  else
15.    // 缓存感知且均衡的 Prefill 调度
16.    transfer_len ← best_prefix_len - prefix_len
17.    T_transfer ← EstimateKVCacheTransferTime(...)
18.    T_prefill ← EstimatePrefillExecutionTime(...)
19.    if TTFT > T_transfer + T_queue + T_prefill then
20.      TTFT ← T_transfer + T_queue + T_prefill
21.      p ← instance
22.    end if
23.  end if
24. end for
25. d, TBT ← SelectDecodingInstance(D)
26. if TTFT > TTFT_SLO or TBT > TBT_SLO then
27.   reject R; return
28. end if

四、核心创新

4.1 创新点总结

创新点说明理论/实验依据
KVCache 中心化设计以 KVCache 调度为核心优化目标系统架构设计
解耦缓存池利用 CPU/DRAM/SSD 资源构建缓存池资源利用率分析
缓存感知调度考虑前缀缓存命中和负载均衡算法设计和实验验证
过载场景处理基于预测的早期拒绝策略真实工作负载验证

4.2 技术细节

Prefill 和 Decode 的计算特性差异：

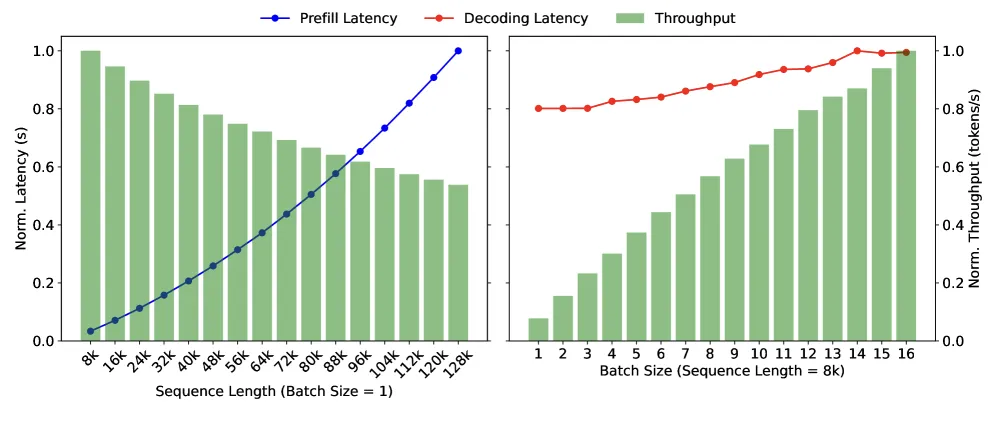

吞吐量和延迟 图 2：不同序列长度或批大小下 Prefill 和 Decode 阶段的归一化吞吐量和延迟。

关键发现：

  • Prefill 阶段是计算密集型，延迟随序列长度线性增长
  • Decode 阶段是内存密集型，延迟随批大小增长
  • 分离两者可以独立优化各自特性

Layer-wise Prefill 优化：

Layer-wise 延迟 图 7：存储不同请求长度 KVCache 的延迟。

优化策略：

  • 逐层执行 Prefill，与 KVCache 存储并行
  • 减少传输延迟，提高整体效率

五、代码实现分析

5.1 系统组件

组件实现
Conductor全局调度器，基于 KVCache 状态和负载进行决策
Prefill 实例处理请求的预填充阶段，支持多节点和 Layer-wise 执行
Decode 实例处理请求的解码阶段，支持持续批处理
KVCache 池CPU 内存中的分页缓存，支持 LRU/LFU 淘汰策略
Messenger基于 GPUDirect RDMA 的跨节点传输组件

5.2 部署架构

  • 硬件：每节点 8× NVIDIA A800-SXM4-80GB GPU
  • 网络：支持 800 Gbps 互联带宽的 RDMA 网卡
  • 模型：基于 LLaMA2-70B 架构的 dummy 模型

六、实验结果

6.1 端到端性能

公共数据集结果：

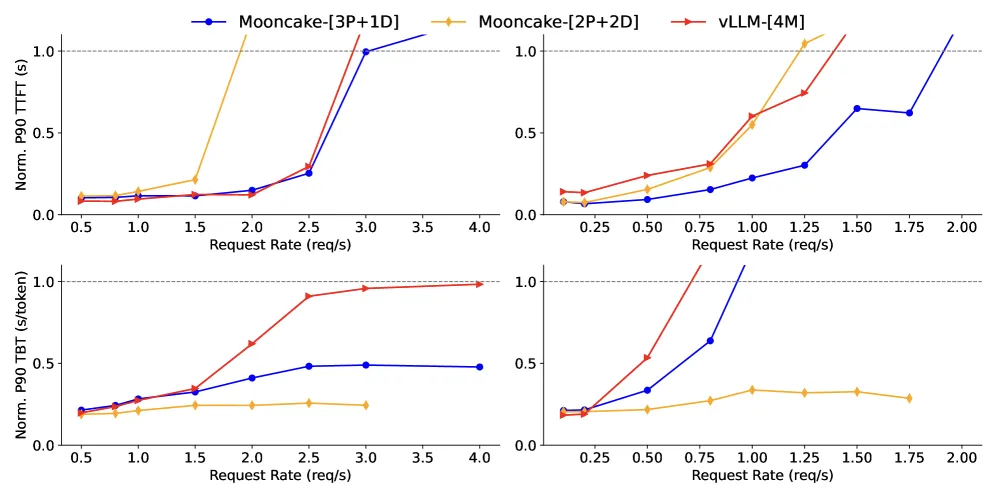

公共数据集 图 11：Mooncake 和 vLLM 在 ArXiv Summarization 和 L-Eval 数据集上的端到端实验。

数据集vLLM-[4M]Mooncake-[3P+1D]Mooncake-[2P+2D]提升
ArXiv Summarization1×1.2×1.1×20%
L-Eval1×1.4×1.2×40%

模拟数据集结果：

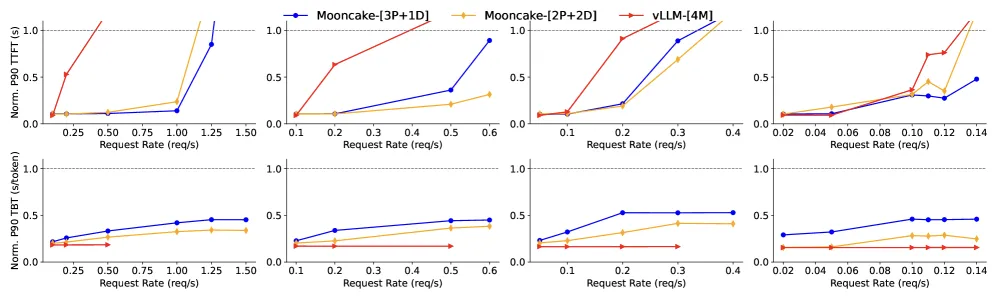

模拟数据集 图 12：Mooncake 和 vLLM 在模拟数据上的端到端实验。

关键发现：

  • 在长上下文场景中，Mooncake 实现高达 525% 的吞吐量提升
  • 前缀缓存显著减少 Prefill 时间，提高整体效率
  • 解耦架构在长上下文场景中优势明显

6.2 真实工作负载

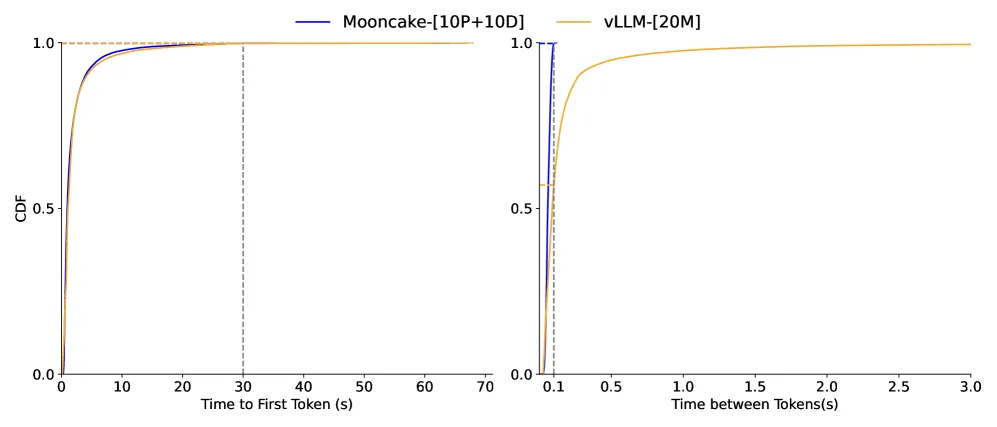

真实工作负载 图 13：Mooncake 和 vLLM 在真实工作负载下的请求 TTFT 和 TBT 分布。

结果：

  • Mooncake 的创新架构使 Kimi 能够处理 75% 更多请求
  • 在真实工作负载下保持 SLO 满足

6.3 过载场景

基于预测的早期拒绝：

早期拒绝 图 13：应用早期拒绝和基于预测的早期拒绝时的实例负载。

关键发现：

  • 早期拒绝可以防止负载波动
  • 基于预测的早期拒绝可以进一步平滑负载

七、相关工作

7.1 LLM 服务系统

系统特点关系
vLLM持续批处理 + PagedAttention基线对比
DeepSpeed-FastGenSplitFuse 技术相关工作
SarathiChunked Prefill相关工作
MooncakeKVCache 中心化解耦架构本文工作

7.2 解耦架构

方法特点关系
SplitwisePrefill-Decode 分离相关工作
DistServe解耦 Prefill 和 Decode相关工作
MooncakeKVCache 中心化 + 解耦缓存池本文工作

八、总结

8.1 核心贡献

  1. KVCache 中心化架构：以 KVCache 调度为核心的解耦设计
  2. 解耦缓存池：利用 CPU/DRAM/SSD 资源构建 KVCache 缓存池
  3. 缓存感知调度：考虑前缀缓存命中和负载均衡的全局调度算法
  4. 过载场景处理：基于预测的早期拒绝策略
  5. 显著性能提升：高达 525% 吞吐量提升，处理 75% 更多请求

8.2 技术影响

  • 生产系统验证：在 Kimi 生产环境中验证了架构的有效性
  • 长上下文优化：在长上下文场景中优势明显
  • 资源利用率：充分利用 GPU 集群中的 CPU/DRAM/SSD 资源
  • SLO 满足：在高负载下仍能满足延迟 SLO

8.3 局限性

  • 架构复杂性：解耦架构增加了系统复杂性
  • 传输开销：KVCache 传输可能成为瓶颈
  • 负载均衡：Prefill 和 Decode 实例比例需要预设
  • 预测准确性：早期拒绝依赖于准确的负载预测

九、参考资源

9.1 论文链接

9.2 关键图表

图表说明路径
图 1Mooncake 架构figure-1-architecture.png
图 2吞吐量和延迟figure-2-throughput-latency.png
图 3KVCache 缓存池figure-3-kvcache-pool.png
图 4请求工作流figure-4-workflow.png
图 7Layer-wise 延迟figure-7-layer-wise-latency.png
图 11公共数据集结果figure-11-e2e-public.png
图 12模拟数据集结果figure-12-e2e-simulated.png
图 13真实工作负载figure-13-real-workload.png

9.3 相关论文

论文作者年份关系
vLLMKwon et al.2023基线对比
SplitwisePatel et al.2024解耦架构
DistServeZhong et al.2024解耦架构
DeepSpeed-FastGenMicrosoft2024相关工作

9.4 关键技术术语

术语英文说明
KVCacheKey-Value Cache注意力机制中缓存的键值对
PrefillPrefillLLM 推理的预填充阶段
DecodeDecodeLLM 推理的解码阶段
TTFTTime to First Token首个 token 生成时间
TBTTime Between Tokenstoken 间时间
SLOService Level Objective服务级别目标
RDMARemote Direct Memory Access远程直接内存访问

分析完成时间：2026年6月24日 分析工具：Claude Code + paper-analyzer skill
