FLUX: Fast Software-based Communication Overlap On GPUs Through Kernel Fusion

一、论文概述

项目	内容
标题	FLUX: Fast Software-based Communication Overlap On GPUs Through Kernel Fusion
作者	Li-Wen Chang, Wenlei Bao, Qi Hou, Chengquan Jiang, Ningxin Zheng, Yinmin Zhong, Xuanrun Zhang, Zuquan Song, Ziheng Jiang, Chengji Yao, Haibin Lin, Xin Jin, Xin Liu
机构	ByteDance Ltd, Peking University
论文	arXiv:2406.06858
代码	-
发布	2024年6月
许可	-

二、核心思想

问题定义

张量并行是分布式训练和推理的常用技术，但会引入额外的通信：

• 通信开销：通信可能占总运行时间的显著部分
• 可扩展性限制：限制了在高速互连设备组内的可扩展性

现有重叠方法的局限：

1. 执行时序控制：GPU 编程模型难以精确控制执行时序
2. GPU 利用率低：执行多个小内核实例导致 GPU 利用率低
3. 数据依赖：ReduceScatter 重叠需要额外计算操作，避免并发执行

解决方案概述

FLUX 提出了一种新的通信重叠方法：

• 细粒度分解：将通信和计算分解为更细粒度的瓦片
• 内核融合：将瓦片化的计算和通信融合为单个大内核
• 高达 96% 通信重叠：在融合内核中潜在重叠高达 96% 的通信
• 1.24x 训练加速：相比 Megatron-LM 在 128 GPU 上实现 1.24x 加速

三、技术架构

核心公式

有效通信时间

$ECT = \text{OverallTime} - \text{GEMM}_{\text{non-split}}$

其中：

• $ECT$：有效通信时间
• $\text{OverallTime}$：整体运行时间
• $\text{GEMM}_{\text{non-split}}$：最佳非分割 GEMM 计算时间

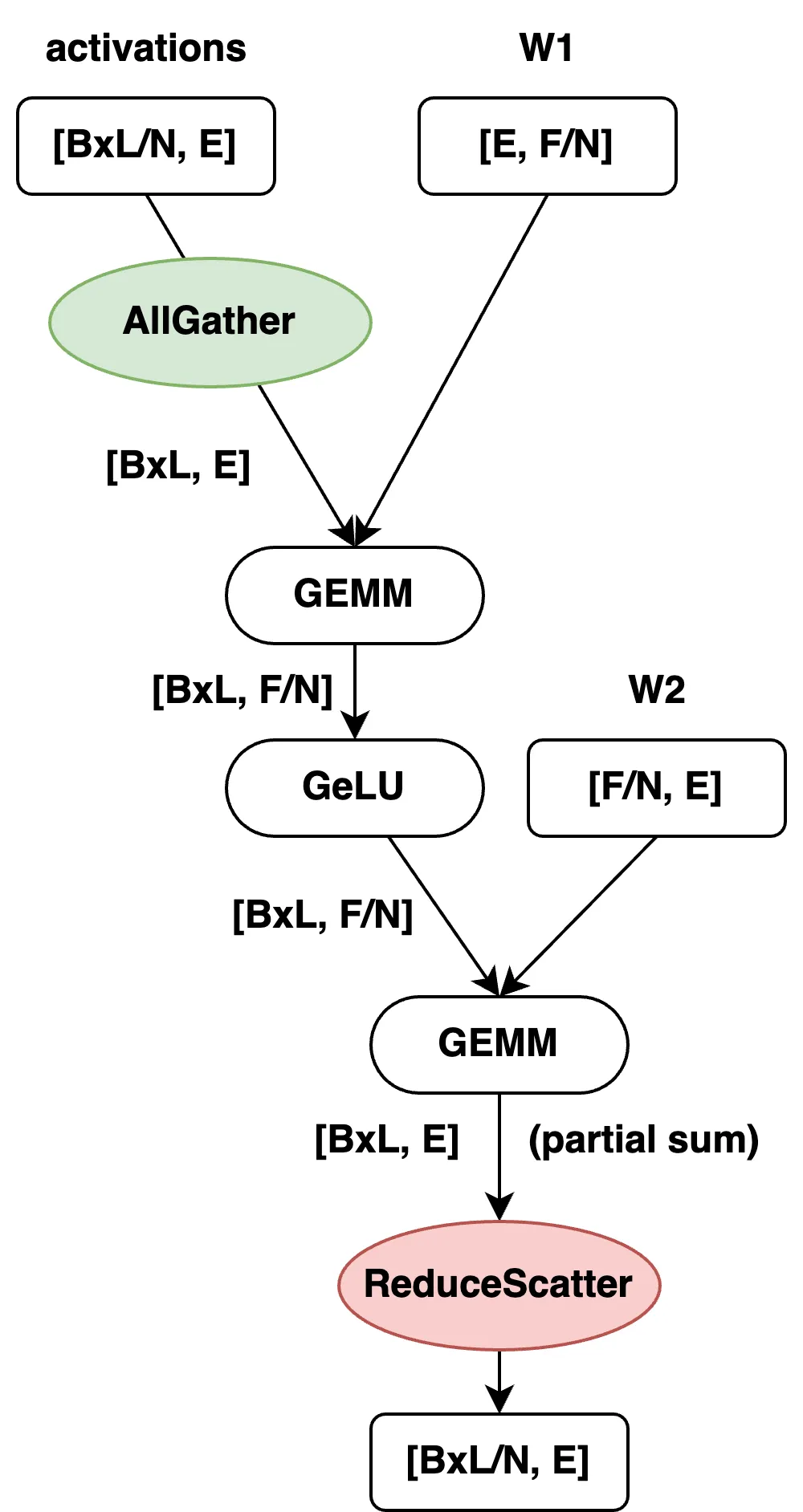

MLP 前向传播

第一个 GEMM：

• 权重 $W_1$ 沿行方向分片
• 输入激活沿列方向 AllGather

$\text{Output}_1 = \text{GEMM}(\text{AllGather}(X), W_1)$

第二个 GEMM：

• 权重 $W_2$ 沿列方向分片
• 输出激活沿列方向 ReduceScatter

$\text{Output}_2 = \text{ReduceScatter}(\text{GEMM}(\text{Output}_1, W_2))$

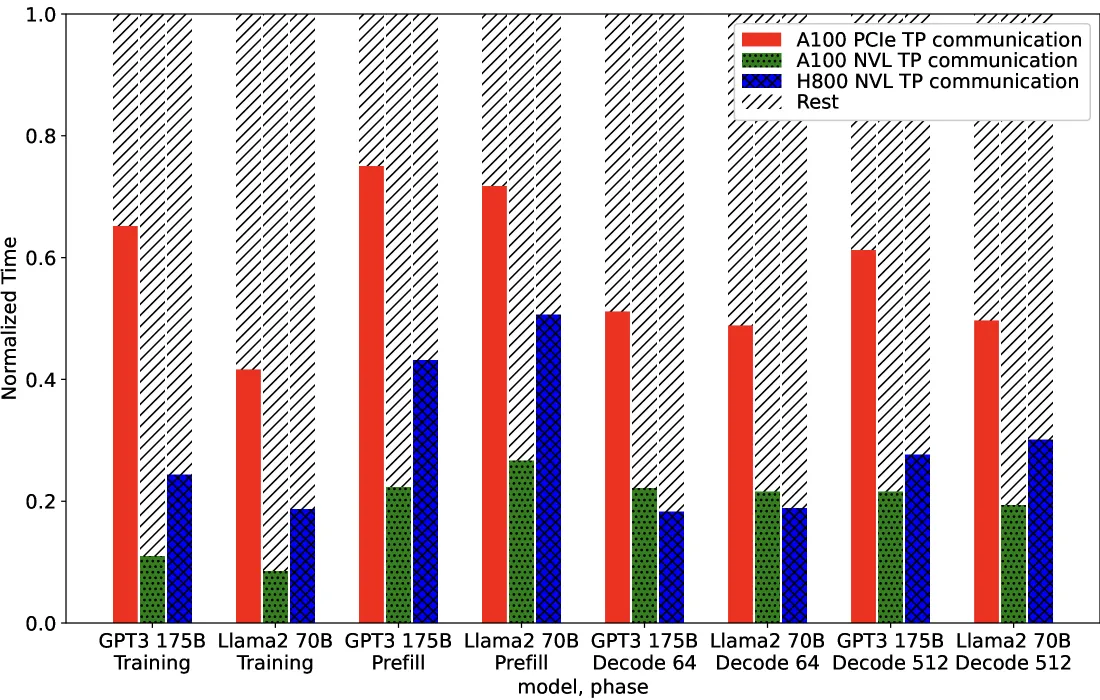

通信开销分析

训练：128 GPU 集群，8 路张量并行

• 通信占总时间的 10-30%
• 不同 GPU 代和互连有显著差异

推理：8 GPU 集群，8 路张量并行

• 通信占总时间的 20-40%
• 解码阶段通信占比更高

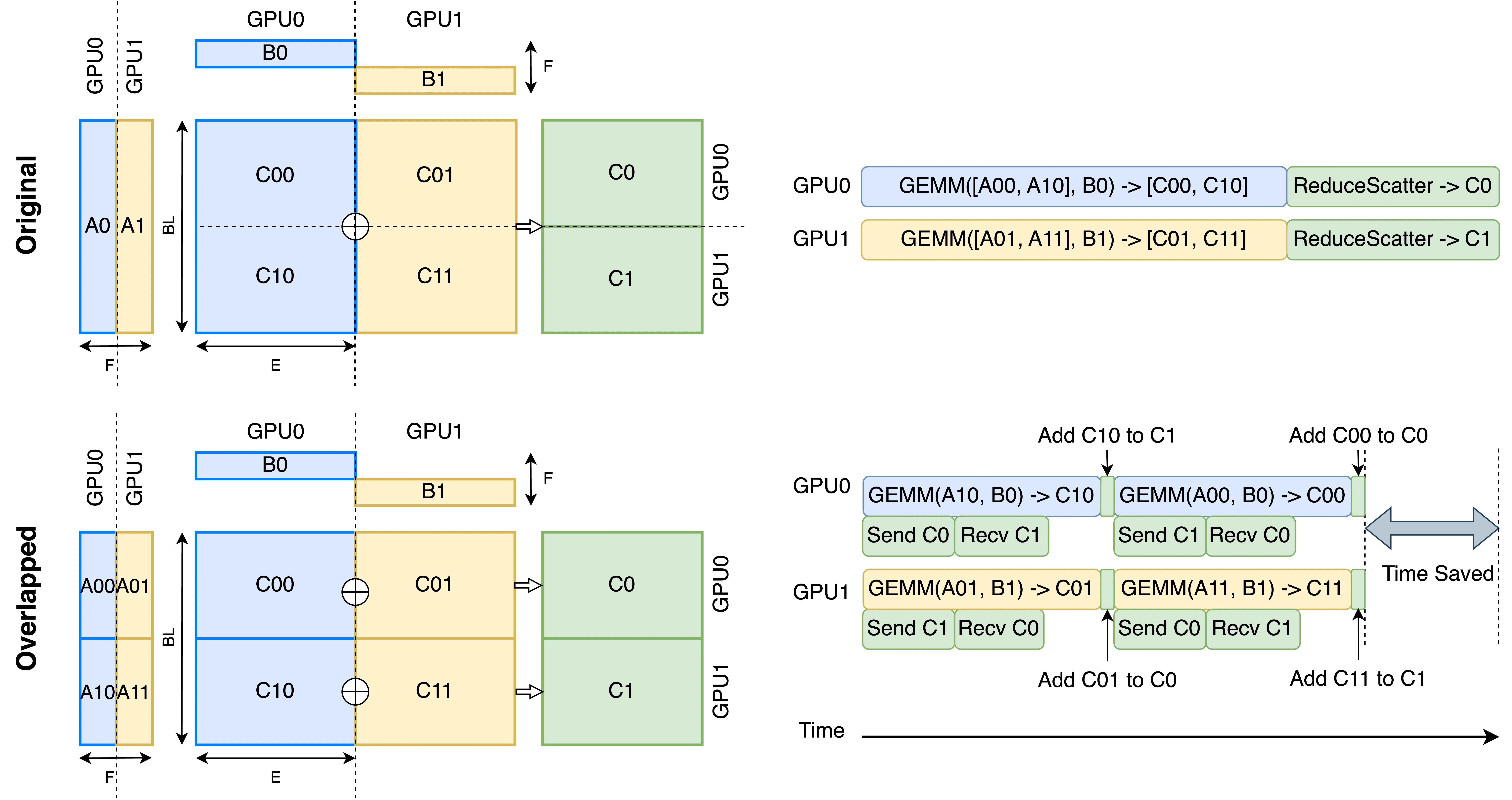

现有重叠方法

传统方法：

1. 将通信和计算分解为与设备数对齐的块
2. 调度独立的通信和计算块并行执行

问题：

• 执行时序难以精确控制
• 多个小内核导致 GPU 利用率低
• 额外计算操作（如 add）避免并发执行

FLUX 方法

核心思想

1. 细粒度分解：将通信和计算分解为更细粒度的瓦片
2. 内核融合：将瓦片化的计算和通信融合为单个大内核
3. 瓦片映射：每个依赖的计算和通信瓦片映射到每个线程块

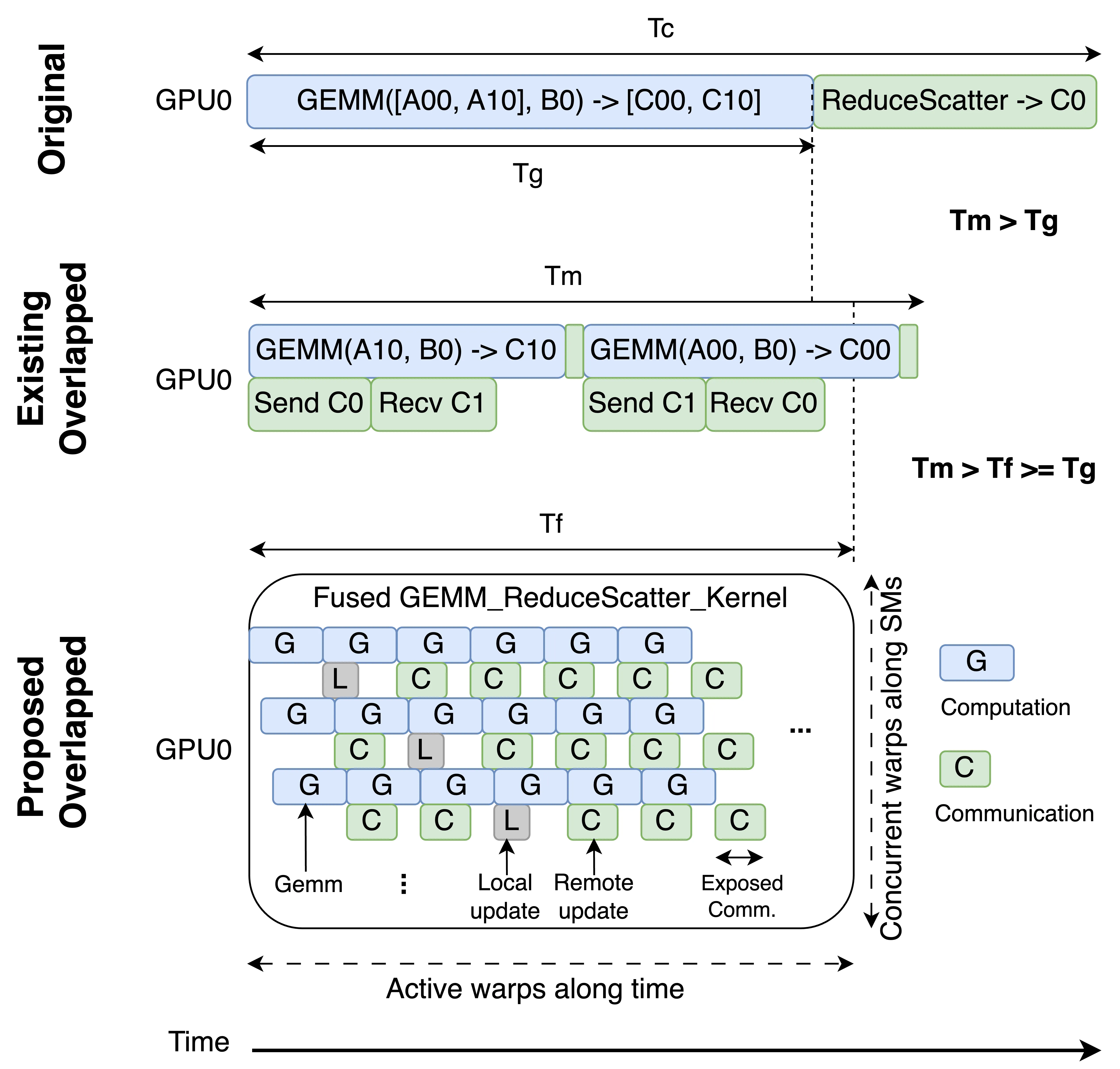

ReduceScatter 重叠

非重叠：先计算 GEMM，再 ReduceScatter

传统重叠：将 GEMM 分成 N 块，与 ReduceScatter 交替执行

FLUX：

• 将 GEMM 和 ReduceScatter 分解为更细粒度的瓦片
• 融合为单个内核
• 瓦片级重叠

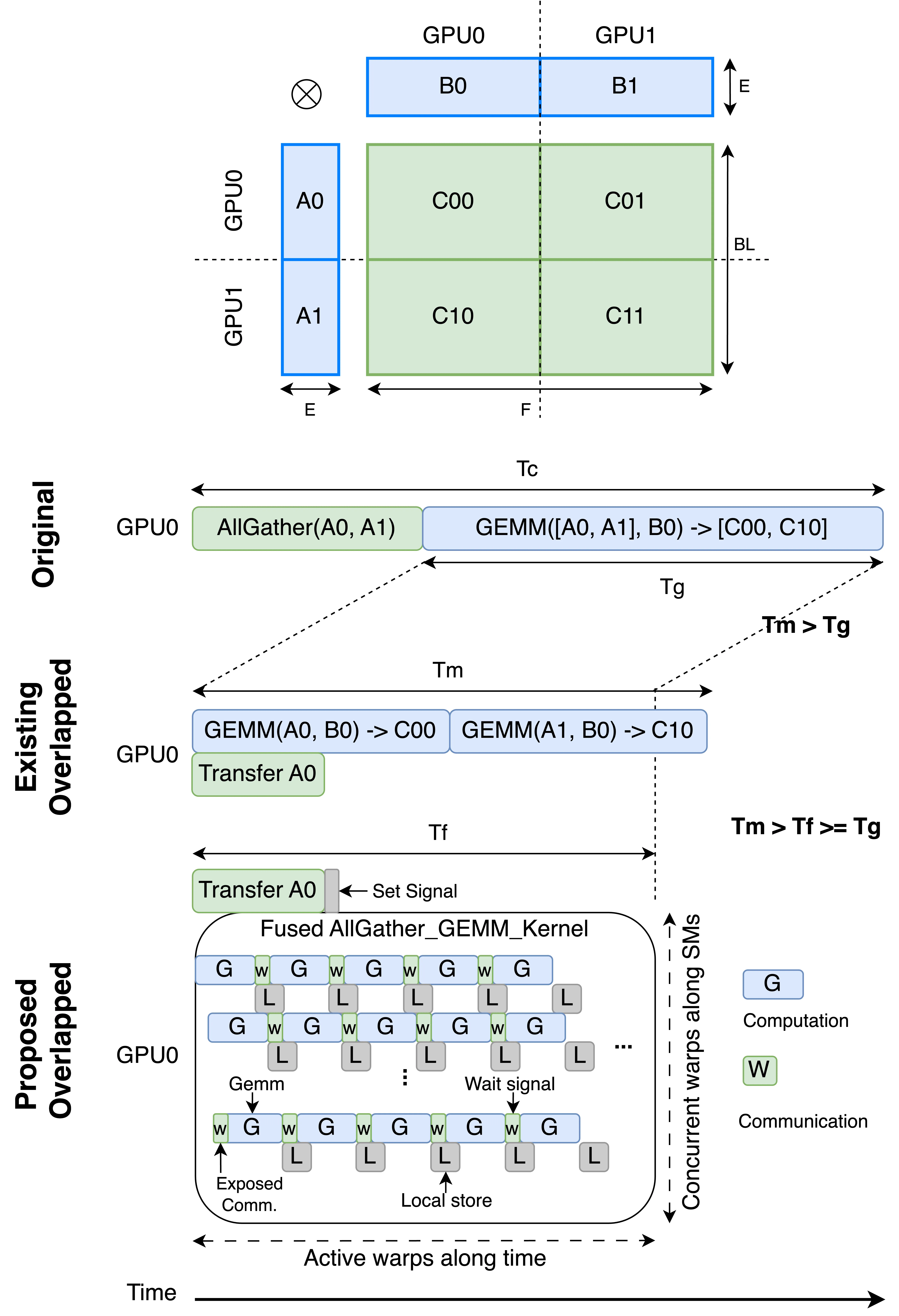

AllGather 重叠

非重叠：先 AllGather，再计算 GEMM

传统重叠：将 GEMM 分成 N 块，与 AllGather 交替执行

FLUX：

• 将 AllGather 和 GEMM 分解为更细粒度的瓦片
• 融合为单个内核
• 瓦片级重叠

关键优化

1. 瓦片坐标 Swizzling

问题：朴素瓦片坐标映射导致内存争用

解决方案：重新排列瓦片坐标，避免内存争用

2. 拉取 vs 推送数据传输

拉取模式：计算瓦片主动拉取通信数据 推送模式：通信瓦片主动推送数据到计算瓦片

选择：根据硬件和互连选择最优模式

3. 通信瓦片大小

权衡：

• 大瓦片：通信效率高，但重叠机会少
• 小瓦片：重叠机会多，但通信效率低

优化：自动调优找到最优瓦片大小

4. GPU 指令选择

根据 GPU 架构选择最优指令：

• A100：使用特定指令集
• H800：使用新一代指令集

模块化设计

基于 NVIDIA CUTLASS：

• 模块化实现
• 易于跨 GPU 架构自动调优
• 支持各种互连（PCIe, NVLink）

四、核心创新

创新点	说明	理论/实验依据
细粒度分解	将通信和计算分解为更细粒度的瓦片	更多重叠机会
内核融合	融合为单个大内核	保持内核效率
瓦片坐标 Swizzling	避免内存争用	提高性能
拉取/推送选择	根据硬件选择最优模式	适应不同互连
自动调优	跨 GPU 架构自动调优	通用性强

五、实验结果

实验设置

配置	说明
GPU	A100, H800
互连	PCIe, NVLink
集群	128 GPU (训练), 8 GPU (推理)
基线	Megatron-LM, vLLM, TransformerEngine
模型	GPT-3 175B, Llama-2 70B

核心结果

场景	加速比 (vs Megatron-LM/vLLM)	加速比 (vs TransformerEngine)
训练	1.24x	1.38x
Prefill 推理	1.66x	2.06x
解码推理	1.30x	2.10x

通信重叠效率

潜在重叠：高达 96% 的通信可以被重叠

不同 GPU 和互连

GPU	互连	训练加速	Prefill 加速	解码加速
A100	PCIe	1.15x	1.45x	1.20x
A100	NVLink	1.20x	1.60x	1.28x
H800	NVLink	1.24x	1.66x	1.30x

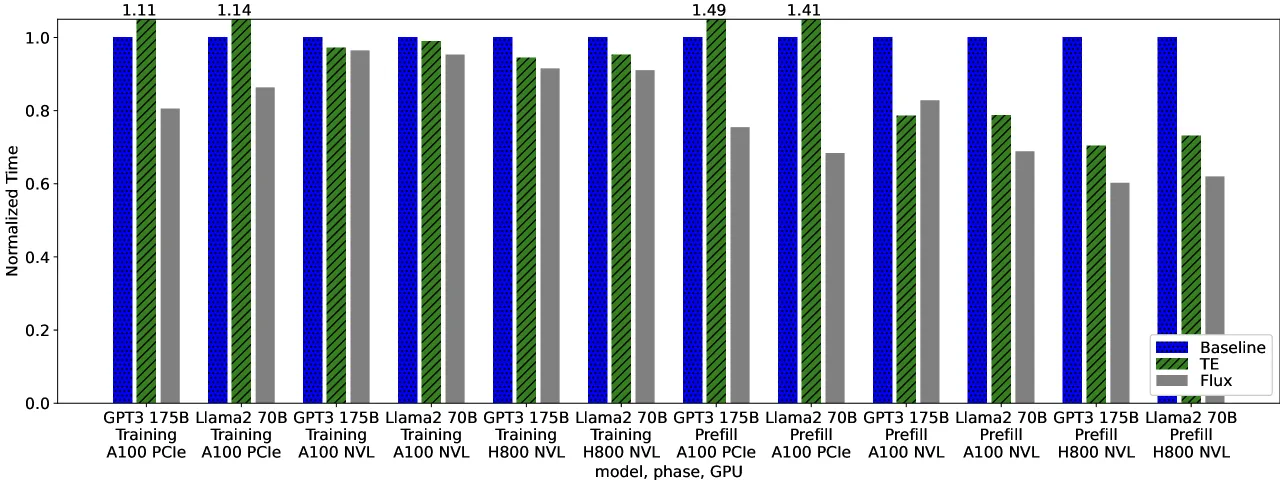

端到端结果

GPT-3 175B 训练：

• 128 A100 NVLink：1.24x 加速
• 128 H800 NVLink：1.22x 加速

Llama-2 70B 训练：

• 128 A100 NVLink：1.18x 加速
• 128 H800 NVLink：1.20x 加速

六、相关工作

通信重叠方法

方法	关键特性	FLUX 对比
TransformerEngine	分块重叠	FLUX 更细粒度
Megatron-LM	无重叠	FLUX 显著加速
vLLM	无重叠	FLUX 显著加速
FLUX	细粒度融合	最优性能

内核融合技术

技术	应用
CUTLASS	GEMM 优化
FlashAttention	注意力融合
FLUX	通信-计算融合

七、总结

核心贡献

1. 细粒度重叠方法：将通信和计算分解为更细粒度的瓦片
2. 内核融合技术：融合为单个大内核保持效率
3. 多种优化：瓦片坐标、数据传输、指令选择
4. 广泛验证：不同 GPU、互连、工作负载
5. 显著加速：训练 1.24x，推理 1.66x

技术影响

• 训练效率：显著减少通信开销
• 推理效率：大幅提升 prefill 和解码速度
• 通用性：适用于不同 GPU 和互连
• 实用性：基于 CUTLASS，易于部署

局限性

• 硬件依赖：针对 NVIDIA GPU 优化
• 实现复杂性：需要精细的内核优化
• 适用范围：主要针对张量并行通信
• 自动调优：需要针对不同配置调优

八、参考资源

• 论文: https://arxiv.org/abs/2406.06858
• CUTLASS: https://github.com/NVIDIA/cutlass
• Megatron-LM: https://arxiv.org/abs/1909.08053
• vLLM: https://github.com/vllm-project/vllm
