Helix: Serving Large Language Models over Heterogeneous GPUs and Network via Max-Flow

一、论文概述

项目	内容
标题	Helix: Serving Large Language Models over Heterogeneous GPUs and Network via Max-Flow
作者	Yixuan Mei, Yonghao Zhuang, Xupeng Miao, Juncheng Yang, Zhihao Jia, Rashmi Vinayak
机构	Carnegie Mellon University
论文	https://arxiv.org/abs/2406.01566
代码	https://github.com/Thesys-lab/Helix-ASPLOS25
发布	2024-06-03 (v1), 2025-03-05 (v2)
会议	ASPLOS 2025
类别	cs.DC, cs.CL, cs.LG

核心亮点

• 首次将异构GPU集群LLM服务建模为最大流问题
• MILP最优模型放置：混合整数线性规划求解最优模型分区和放置
• Per-Request Pipeline：每个请求独立分配流水线，最大化资源利用
• 3.3x吞吐量提升：相比现有方案，吞吐量提升最高3.3倍
• 66% Prompt延迟降低：24% Decode延迟降低
• ASPLOS 2025：顶级系统会议

二、核心思想

问题定义

现代LLM规模越来越大，需要大量GPU来服务。然而：

1. GPU异构性：云平台包含多种GPU类型（H100、A100、V100、L4、T4），性能和内存差异巨大
2. 地理分布：GPU实例分布在不同区域，跨区域网络带宽有限（60-200 Mbps）
3. 资源稀缺：单一区域内难以分配到足够的同构GPU

Table 1: 服务LLM所需的最少GPU数量

LLM	参数量	L4	A100	H100
LLaMA-2	70B	12	7	4
GPT-3	175B	30	18	9
Grok-1	314B	53	32	16
LLaMA-3	405B	68	41	21

Table 3: GPU规格对比

GPU	FP16 (TFLOPs)	内存 (GB)	带宽 (GB/s)	功耗 (W)	价格 (USD)
H100	1979	80	3350	700	25k-40k
A100	312	40	1555	400	10k-15k
L4	242	24	300	72	~3k
T4	65	16	300	70	~1k

解决方案概述

Helix将异构GPU集群上的LLM推理建模为最大流（Max-Flow）问题：

1. 图抽象：将GPU节点抽象为图的节点，网络连接抽象为边，边容量由GPU计算能力和网络带宽决定
2. MILP优化：使用混合整数线性编程求解最优模型放置策略
3. Per-Request Pipeline：每个请求独立分配流水线，而非使用固定流水线
4. IWRR调度：交错加权轮询调度器，按最大流分配请求

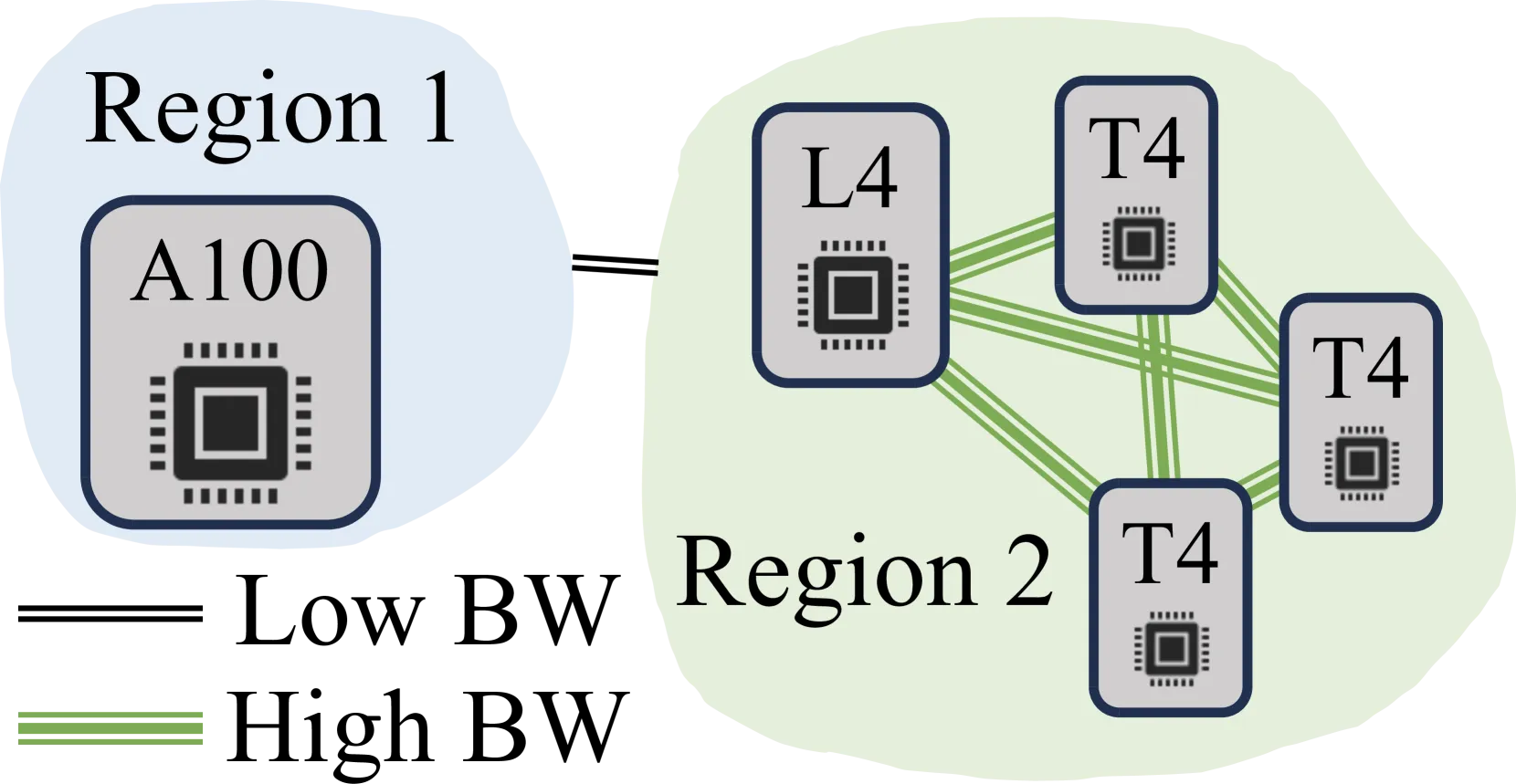

Figure 1: 异构集群中的模型放置示例。(a) 两个区域的5节点集群；(b) 均匀分区的次优方案；(c) 平衡FLOPs但仍次优；(d) Helix的网络感知最优放置。

三、技术架构

3.1 整体框架

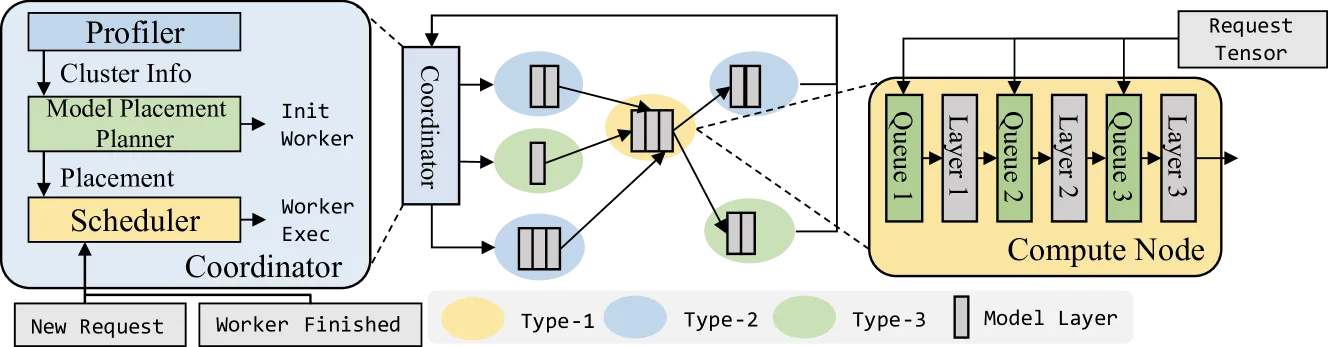

Figure 3: Helix概览。协调器规划模型放置（一次性），新请求到达时调度器分配per-request流水线，计算节点执行推理并转发到下一节点。

系统组件：

组件	功能
Coordinator	接收请求，运行调度器，管理KV-cache估计
MILP Solver	一次性求解最优模型放置策略
IWRR Scheduler	按最大流分配per-request流水线
Compute Nodes	执行分配的模型层，转发到下一节点

3.2 最大流建模

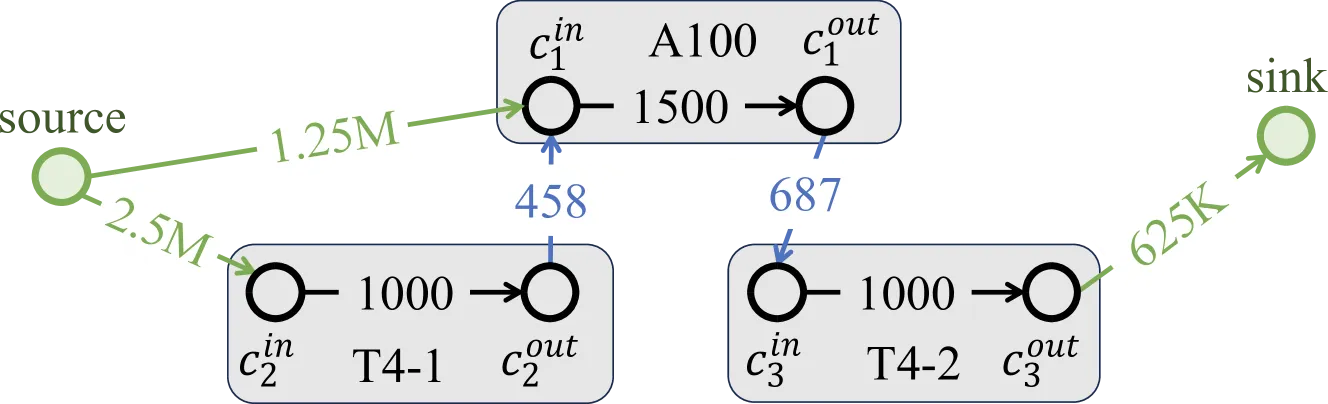

Figure 2: (a) 3节点集群的模型放置；(b) 集群的图抽象。协调器和计算节点之间的连接传输token（4 Byte），其他连接传输中间激活（16 KB）。

图构建：

对于每个计算节点 $c_i \in \mathcal{C}$：

• 表示为两个顶点 $c_i^{in}$ 和 $c_i^{out}$
• 边 $(c_i^{in}, c_i^{out})$ 的容量 = min(计算吞吐量, 网络吞吐量)
• 容量单位：每秒可处理的token数

对于每对节点 $(c_i, c_j)$：

• 边 $(c_i^{out}, c_j^{in})$ 的容量 = 网络连接的传输吞吐量
• 仅当 $c_j$ 的第一层紧接 $c_i$ 的最后一层时才存在边

最大流 = 集群的最大服务吞吐量

3.3 MILP优化公式

Table 5: MILP变量

符号	类型	数量	说明
$s_i$	int	O(	C
$b_i^j$	binary	O(	C
$f_{i,j}$	real	O(	E
$d_{i,j}$	binary	O(	E

Table 6: MILP约束

约束组	数量	约束
模型放置	O(	C
流守恒	O(	C
推理吞吐量	O(	C
连接有效性	O(	E
传输吞吐量	O(	E

目标函数：最大化从源节点到汇节点的最大流

问题规模：

集群	剪枝后	剪枝前
24节点	876变量, 1122约束	1376变量, 1848约束
42节点	2144变量, 2772约束	4004变量, 5502约束

3.4 Per-Request Pipeline

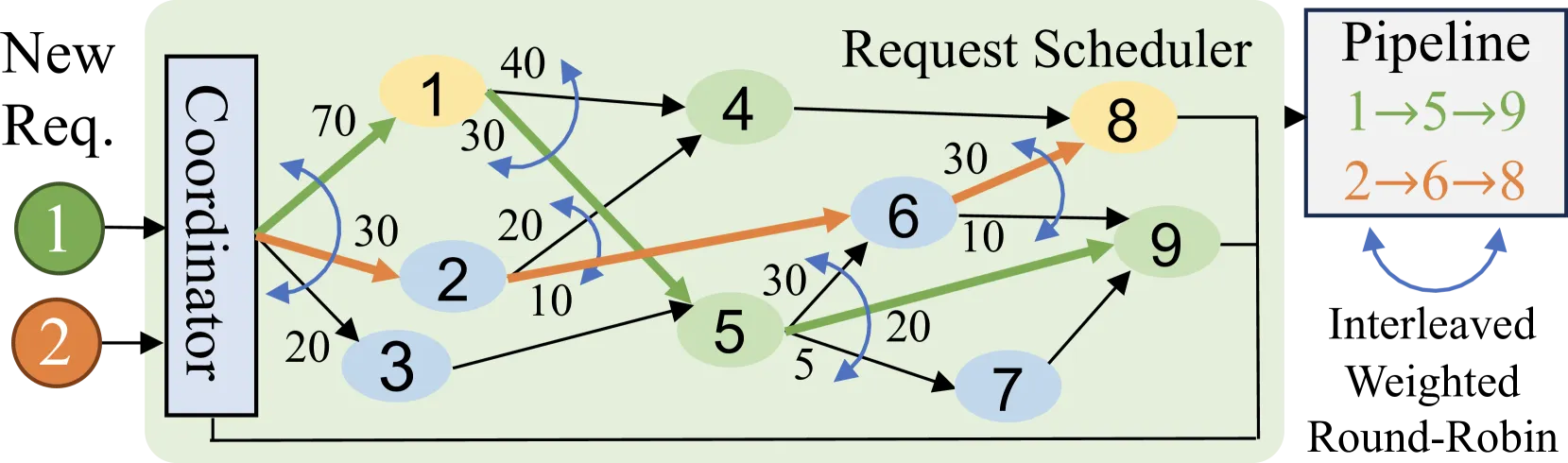

Figure 4: 集群拓扑图。边上的数字表示最大流解中网络连接的流量。右侧展示请求1和2的调度流水线。

关键创新：每个请求独立分配流水线

• 传统方法：使用固定流水线，请求轮询分配到固定流水线
• Helix方法：每个请求有独立流水线，流水线可以交叉重叠
• 流水线数量 = 源到汇的路径数量，提供极大灵活性

IWRR调度器：

• 每个顶点绑定一个交错加权轮询调度器
• 候选集 = 所有相邻顶点
• 权重 = 最大流解中对应边的流量
• 按权重比例选择下一个节点，避免突发

3.5 Helix Runtime

请求处理流程：

1. 协调器接收新请求
2. IWRR调度器从协调器节点开始，逐跳选择下一个节点
3. 建立完整流水线（从源到汇）
4. 协调器将请求发送到流水线第一个节点
5. 每个节点执行分配的模型层，转发到下一节点
6. 最后一个节点将输出token发送回协调器
7. 协调器为下一个token调度相同的流水线

KV-Cache管理：

• 维护所有计算节点的KV-cache使用估计
• 使用平均输出长度估计
• 超过高水位线的节点在IWRR中被屏蔽
• 防止GPU内存溢出

3.6 加速MILP求解

集群剪枝：

• 识别不可能出现在最优解中的节点和连接
• 移除这些变量和约束，减小问题规模
• 24节点集群：1376→876变量（36%减少）

初始值启发式：

• 使用启发式方法（如Petals的贪心分配）生成初始解
• 将初始解作为MILP的warm start
• 显著加速求解器收敛

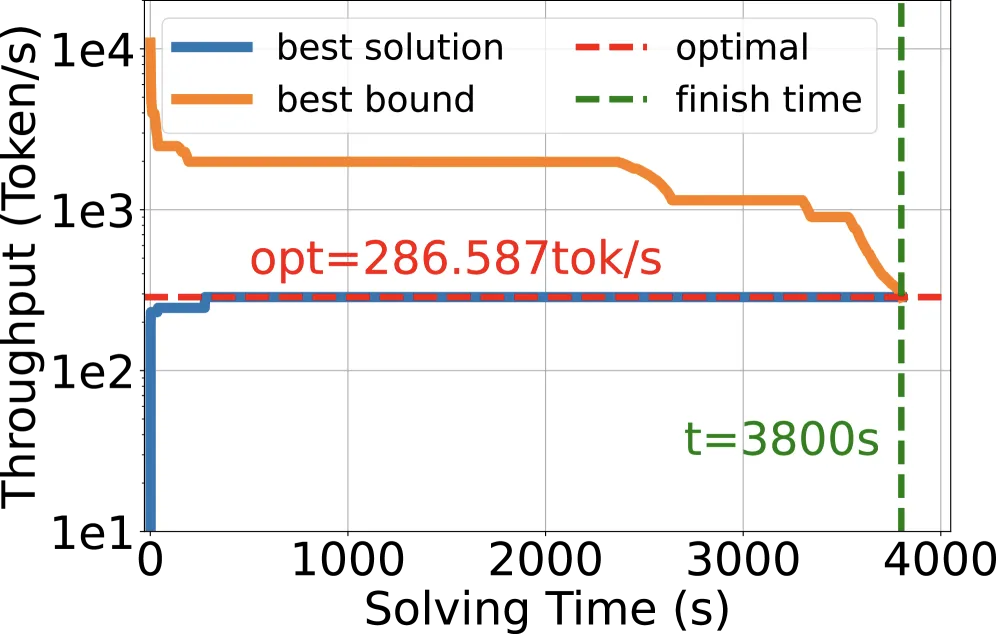

Figure 12: MILP求解器找到的最佳解和最佳上界随求解时间的变化。红线标记该集群的最优吞吐量。

四、核心创新总结

创新点	说明	效果
最大流建模	将异构LLM服务建模为有向加权图的最大流问题	联合优化模型放置和请求调度
MILP优化	混合整数线性编程求解最优模型放置	保证最优解，超越启发式方法
Per-Request Pipeline	每个请求独立分配流水线	最大化资源利用，避免固定流水线的低效
IWRR调度	交错加权轮询，按最大流分配	平滑调度，避免突发
集群剪枝	移除不可能最优的节点和连接	问题规模减少36%
网络感知放置	同时考虑GPU异构性和网络异构性	避免通信瓶颈

五、实验结果

5.1 实验设置

集群配置：

集群	节点数	GPU类型	场景
单集群	24节点	7种节点类型	同区域异构
地理分布	42节点	A100, L4, T4	4个区域（亚洲、美国、欧洲、澳洲）
高异构	24节点	7种不同GPU组合	GPU异构性递增

Table 7: 跨区域网络带宽（Google Compute Engine）

	asia-east	us-central	eu-west	au-se
asia-east	/	123 Mbps	67 Mbps	175 Mbps
us-central	122 Mbps	/	204 Mbps	123 Mbps
eu-west	61 Mbps	196 Mbps	/	54 Mbps
au-se	159 Mbps	118 Mbps	63 Mbps	/

5.2 单集群性能

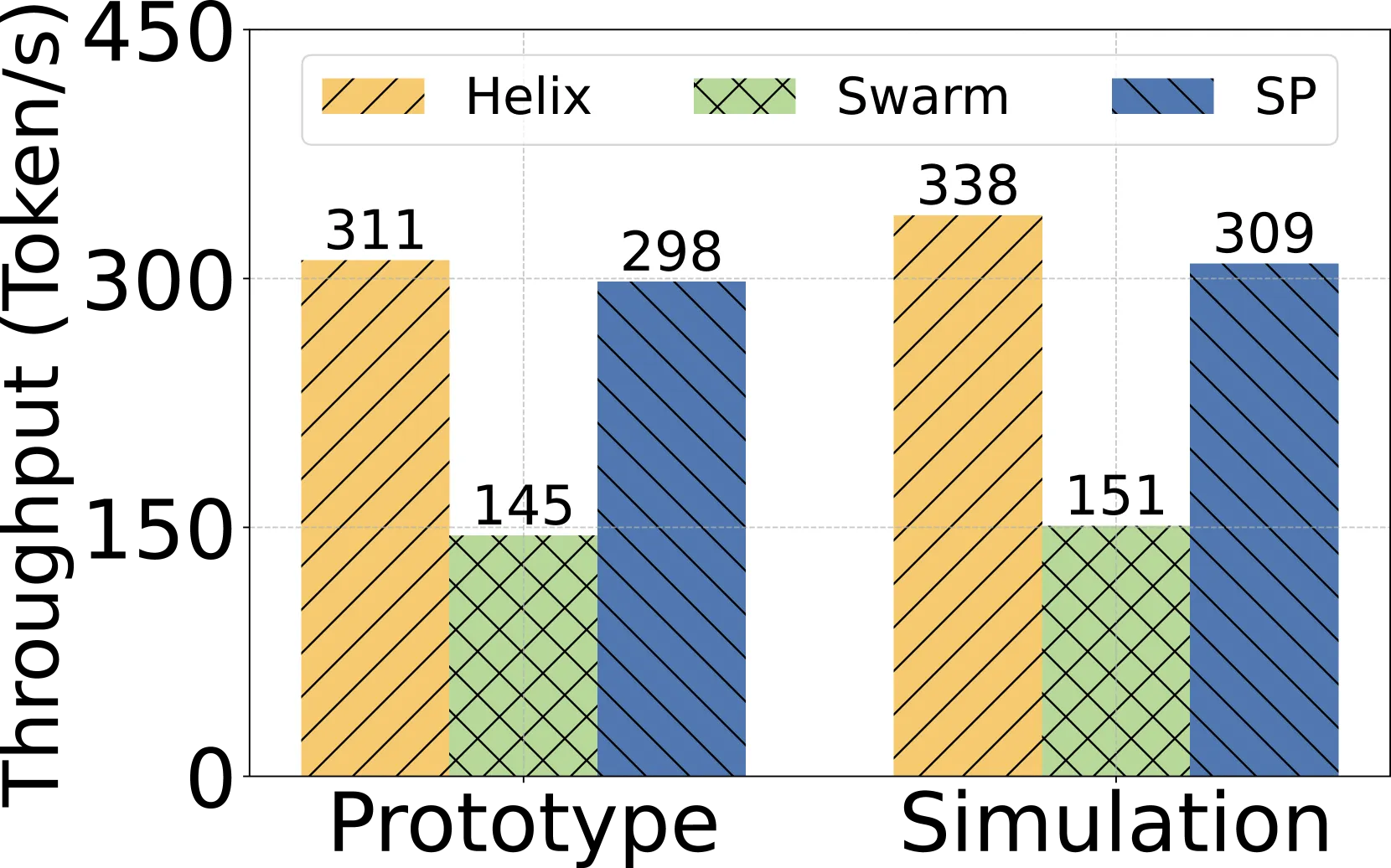

Figure 6: LLaMA-30B和LLaMA-70B在不同集群配置下的吞吐量和延迟对比。

关键结果：

• 吞吐量提升：最高3.3倍（vs HexGen、Petals等基线）
• Prompt延迟降低：最高66%
• Decode延迟降低：最高24%
• 离线和在线场景均显著优于基线

5.3 地理分布集群

在4区域42节点集群上：

• Helix充分利用地理分布的异构GPU资源
• 跨区域网络感知的模型放置避免了通信瓶颈
• 相比无地理感知的方案，吞吐量显著提升

5.4 模型放置深度分析

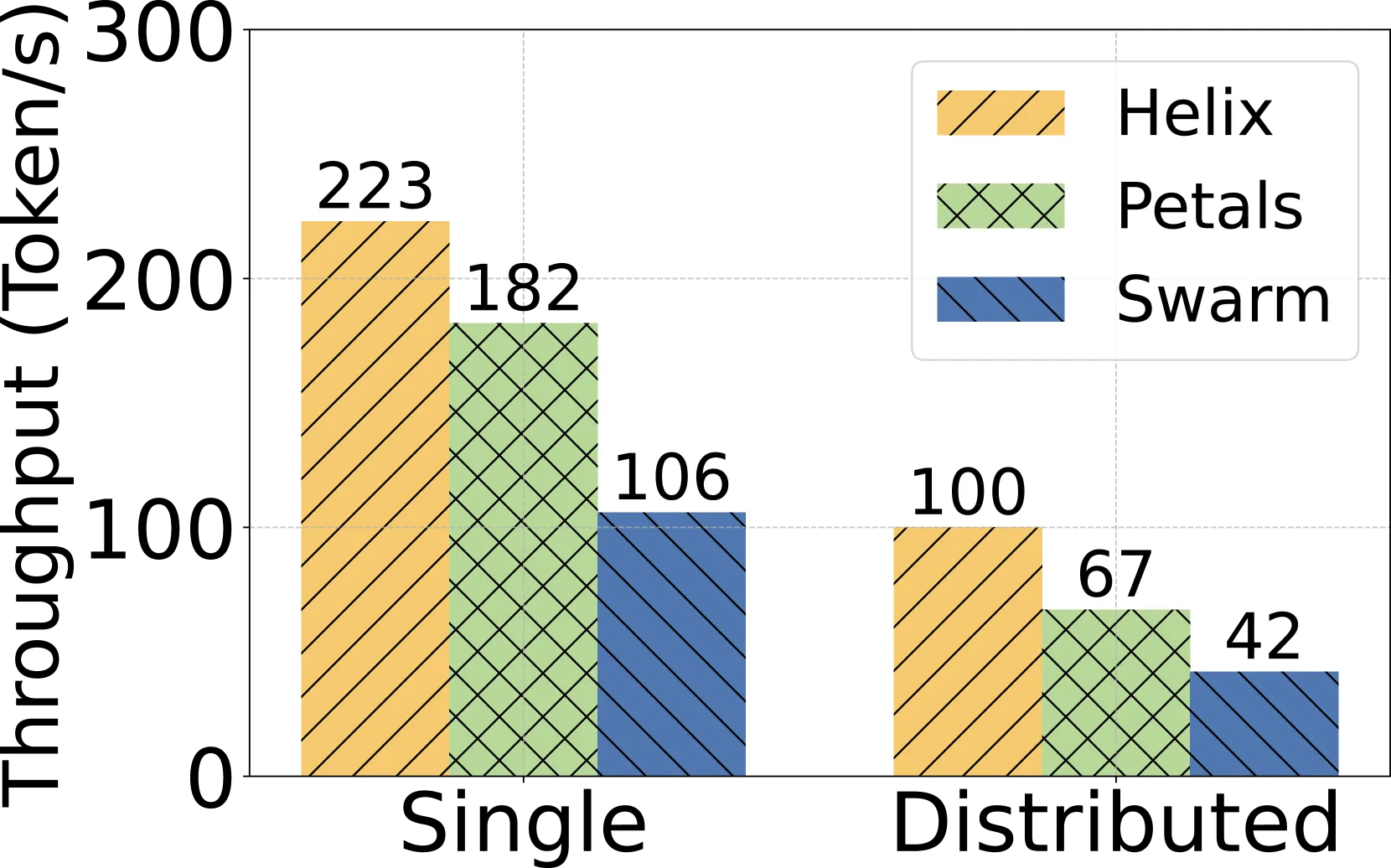

Figure 9: (a) Decode吞吐量；(b) 模型放置案例研究。数字表示每个节点持有的层数。

关键发现：

• Helix的模型放置不是简单的均匀分配
• 高性能GPU（如A100）通常分配更多层
• 网络连接质量也影响放置决策
• 数据并行和流水线并行的灵活组合

5.5 请求调度深度分析

Per-Request Pipeline的优势：

• 固定流水线导致资源利用不均
• Per-Request Pipeline允许请求动态分配到不同路径
• 总流水线数量 = 源到汇的路径数量
• IWRR按最大流比例分配，避免热点

5.6 消融实验

优化组件消融：

配置	吞吐量变化
Helix (完整)	基准
去除网络感知	-30%
去除Per-Request Pipeline	-20%
使用均匀分区	-50%

5.7 MILP vs 启发式 vs LP

Table 8: 问题规模对比

方法	24节点	42节点
MILP (剪枝后)	876 var, 1122 cstr	2144 var, 2772 cstr
MILP (剪枝前)	1376 var, 1848 cstr	4004 var, 5502 cstr

关键发现：

• MILP在合理时间内求解（秒级到分钟级）
• LP松弛会产生次优解
• 启发式方法无法保证最优性
• 集群剪枝和初始值显著加速求解

六、与现有方法对比

方法	GPU异构	网络异构	流水线	优化方法	最优性
Orca	×	×	固定	均匀分配	×
vLLM	×	×	固定	均匀分配	×
Petals	✓	部分	固定	贪心	×
HexGen	✓	×	固定	启发式	×
SWARM	✓	✓	固定	局部贪心	×
Helix	✓	✓	Per-Request	MILP	✓

七、总结

核心贡献

1. 最大流建模：首次将异构GPU集群LLM服务建模为最大流问题
2. MILP优化：混合整数线性编程求解最优模型放置，保证最优性
3. Per-Request Pipeline：每个请求独立分配流水线，最大化灵活性
4. IWRR调度：按最大流比例的交错加权轮询调度
5. 系统实现：基于vLLM实现，1.5k LoC Python + 1.7k LoC C++
6. 全面评估：3个集群（24-42节点），最高3.3x吞吐量提升

技术影响

• 异构资源利用：充分利用云平台中不同类型的GPU
• 地理分布服务：支持跨区域的LLM推理服务
• 成本优化：使用低成本GPU（L4、T4）补充高端GPU
• 理论保证：MILP提供最优性保证，超越启发式方法

局限性

1. MILP求解时间：大规模集群的求解时间可能较长（但只需一次）
2. 静态放置：模型放置是一次性的，不适应动态负载变化
3. KV-Cache估计：使用平均输出长度估计，可能不够精确
4. 单模型服务：当前仅支持单模型，多模型服务待扩展
5. 故障恢复：未详细讨论节点故障的处理机制

八、参考资源

• 论文: https://arxiv.org/abs/2406.01566
• 代码: https://github.com/Thesys-lab/Helix-ASPLOS25
• vLLM: https://github.com/vllm-project/vllm
• Gurobi: MILP求解器
• ZeroMQ: 节点间通信
