CXL Shared Memory Programming: Barely Distributed and Almost Persistent
首个CXL共享内存故障模型，分类处理数据故障与进程故障，并提出适配CXL特性的冗余与一致性机制
CXL Shared Memory Programming: Barely Distributed and Almost Persistent
一、论文概述
| 项目 | 内容 |
|---|---|
| 标题 | CXL Shared Memory Programming: Barely Distributed and Almost Persistent |
| 作者 | Yi Xu, Suyash Mahar, Ziheng Liu, Mingyao Shen, Steven Swanson |
| 机构 | UC Berkeley, UC San Diego |
| 论文 | arXiv:2405.19626 |
| 发布 | 2024-05-30 (v1), 2024-07-17 (v2, 最终版) |
| 许可 | CC BY 4.0 |
| 领域 | Distributed, Parallel, and Cluster Computing (cs.DC) |
二、核心思想
问题定义
CXL（Compute Express Link）支持多节点间缓存一致性的共享内存，使得内存可以与计算资源物理分离（memory disaggregation）。这种架构带来了全新的故障模式：
- 数据故障：存储数据的节点失效，导致数据对其他计算节点不可访问或不一致
- 进程故障：执行计算的节点失效，但数据仍然可用
传统系统中，数据和进程通常共存于同一节点，故障是”全有或全无”的。而CXL将二者解耦，使它们可以独立故障。
核心观察
- CXL的数据故障不同于分布式存储：CXL使用load/store指令而非网络DMA，复制操作需要CPU参与而非NIC卸载，带来额外CPU开销
- CXL的进程故障不同于持久内存（PMEM）：CXL是易失性的，且访问延迟远低于PMEM，PMEM的日志/检查点方案在CXL中可能引入不可接受的开销
- CXL的低延迟和高带宽为快速恢复提供了新机会
解决方案概述
本文是首个定义CXL共享内存故障模型并提出针对性解决方案的工作，核心贡献包括：
- 定义了三种故障场景（数据故障、进程故障、联合故障）
- 针对数据故障：提出CXL交换机级复制、擦除编码适配
- 针对进程故障：提出应用相关（日志）和应用无关（检查点、全系统持久化）的方法
- 针对联合故障：提出分层和协同设计的多种组合方案
三、技术架构

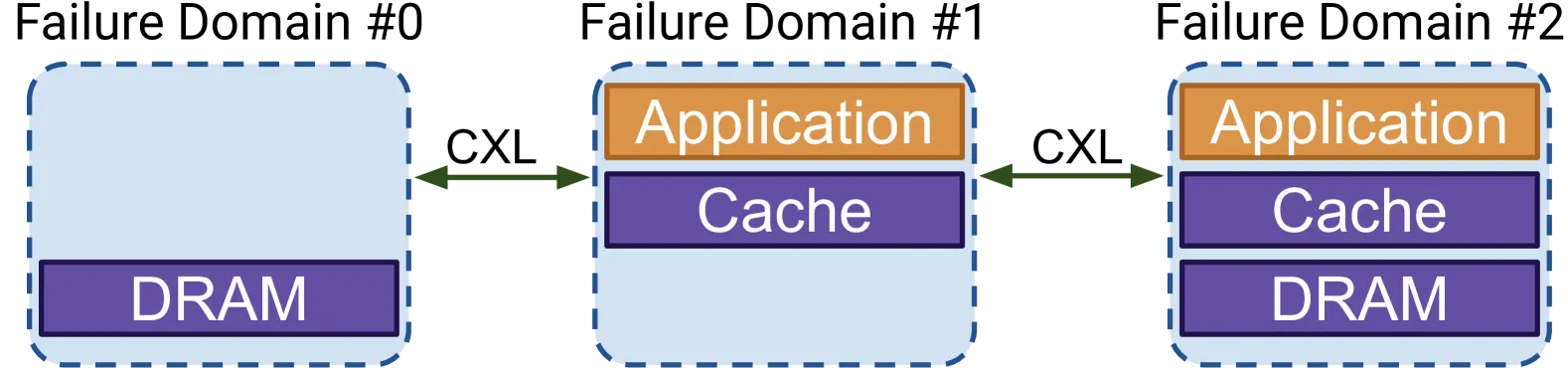

CXL故障模型
CXL系统将系统划分为多个故障域（Failure Domain），每个域包含可能同时故障的设备。根据应用和数据的相对位置，产生三种故障场景：
| 故障域 | 场景 | 描述 |
|---|---|---|
| #0（仅数据） | 数据故障 | 存储数据的节点失效，数据对所有CXL连接的计算设备不可访问或不一致 |
| #1（仅进程） | 进程故障 | 执行计算的节点失效，但数据仍可通过CXL访问；进程可能在更新中途崩溃，导致数据不一致 |
| #2（数据+进程） | 联合故障 | 数据和进程所在节点同时失效 |
与传统系统对比：
- 单机系统：只有一个故障域，数据和进程同时失效
- 分布式系统：数据和处理逻辑通常共存于同一节点，故障时两者同时崩溃
3.1 数据故障处理
传统方案及其CXL适配挑战
复制（Replication）：
- 问题：CXL中使用load/store指令访问远程内存，复制需要活跃CPU参与，无法像分布式系统那样卸载到NIC的DMA引擎
- CXL方案：在CXL交换机中嵌入复制功能，交换机自动将store复制到多个故障域，compute node只需向交换机发出一条store
Compute Node → CXL Switch → Replica 1 (FD #0)
→ Replica 2 (FD #1)
→ Replica 3 (FD #2)擦除编码（Erasure Coding）：
- 问题：CXL数据传输粒度为256B FLIT，但应用分配的对象大小各异；写入时需要先读取整个block计算新校验块，放大传输量
- 挑战：CXL的低延迟意味着计算开销占总开销的比例显著增大
- 潜在方案：将多个对象组织成固定大小的组，为每组生成校验数据（借鉴far-memory系统经验）
关键洞察
| 方案 | 存储开销 | CPU开销 | CXL适配建议 |
|---|---|---|---|
| 复制 | R×（R为副本数） | 高（需CPU参与load/store） | 使用CXL交换机卸载复制 |
| 擦除编码 | (1+1/k)× | 中（需计算校验） | 对象分组策略，但计算开销需评估 |
3.2 进程故障处理
进程故障的核心挑战是：进程在更新CXL共享内存中途崩溃，可能导致数据不一致。CXL硬件保证缓存行级别的原子性，但应用定义原子性的粒度可能更大。
3.2.1 数据一致性背景
与PMEM类似，CXL中保证故障原子性（failure atomicity）——单个操作或事务要么全部应用，要么完全不应用。但PMEM的关键约束是写有序性（write ordering），而CXL是易失性的，无需持久化保证，这改变了trade-off。
3.2.2 应用相关方法（日志）
CXL中日志的位置选择与PMEM不同，因为CXL的低延迟使性能权衡发生变化：
| 日志类型 | 适用场景 | CXL中的位置要求 | 性能特点 |
|---|---|---|---|
| Undo Log | 读密集型 | 必须在进程节点之外的故障域 | 每次原地更新前需记录旧值并确保到达目标故障域；写密集型负载下性能差 |
| Redo Log | 写密集型 | 直到事务结束前可在同域 | 直接更新日志条目，事务结束时确保到达不同故障域；后续访问重定向到日志 |
关键洞察：CXL中日志的元数据传输位置应根据设计目标选择：
- 高可用性目标：元数据必须跨故障域存储
- 快速恢复目标：元数据可放在数据节点，恢复更快且内存消耗更少
3.2.3 应用无关方法
检查点（Checkpoint）：
- 在数据一致的执行点复制数据到不同故障域
- 可优化：增量检查点、部分检查点
- 缺点：可能双倍内存使用，线程同步和高数据量增加尾延迟
全系统持久化（Whole System Persistence） ⭐推荐：
- 仅持久化缓存和寄存器（数据量小）
- 硬件实现：小型备用电源，进程故障时将缓存/寄存器迁移到另一故障域，故障前零性能开销
- 软件实现：在另一故障域维护缓存/寄存器的较新版本，开销取决于拷贝间隔
- 优势：比检查点内存消耗小得多；无序持久化比有序驱逐更简单更快；确保IO一致性
3.2.4 关键设计洞察
| 设计目标 | 元数据位置 | 优点 | 缺点 |
|---|---|---|---|
| 高可用性 | 跨故障域 | 数据故障时仍可恢复 | 元数据传输成本高 |
| 快速恢复 | 数据节点 | 恢复更快，内存消耗少 | 数据故障时元数据也丢失 |
元传输成本与带宽/延迟/费用相关：
- 高传输成本 → 优先选择日志（减少元数据量）
- 低传输成本 → 日志吸引力下降，写放大和编程复杂度更重要
3.3 联合处理进程和数据故障
3.3.1 分层方法（Layered）
将数据故障处理和进程故障处理独立叠加：
| 组合方案 | 延迟 | 吞吐 | 说明 |
|---|---|---|---|
| 复制/EC + Undo Log | 2× | 1/(2R)× | 日志翻倍每次写入，加上内存排序 |
| 复制/EC + 原子指针更新 | 1~n× | n/R~1/R× | 更新副本后原子更新指针；频繁更新小字段时效率低 |
| 复制/EC + 全系统持久化 | 1× | 1/R× | ⭐最优：仅故障时转移少量缓存/寄存器，无运行时开销 |
| 阶段式复制 | ≤2× | 1/R× | 强制副本按顺序应用更新；多数副本不在更新中即可容错 |
3.3.2 协同设计方法（Co-designed）
Redo压缩复制（Redo-compacted Replication）：
- 所有后续访问重定向到redo日志，减少副本更新量
- 后台压缩处理redo日志到副本，防止无限增长
- 写延迟1×，读延迟>1×；吞吐在1/(2R)×~1/R×之间
检查点上的日志结构化内存（Log-structured Memory on Checkpoints）：
- 复制最近检查点到各故障域
- 记录自上次检查点以来的更新到复制的语义日志结构内存
- 写延迟1×；若高效实现可达1/R×吞吐
3.4 故障处理的附加收益
进程迁移
CXL复制内存系统可大幅简化数据中心内的进程迁移：
- 编排器终止进程
- 使用检查点或全系统持久化状态在另一机器恢复
- 对外部而言应用”迁移”了，对应用而言只是”故障”
数据访问带宽提升
- 复制：读取可从任一副本服务，提升读带宽
- 擦除编码：大写入可条带化为多个小写入分布在多个CXL内存系统，提升写吞吐
四、核心创新
| 创新点 | 说明 | 价值 |
|---|---|---|
| 首个CXL共享内存故障模型 | 定义数据故障、进程故障、联合故障三类场景 | 为CXL系统设计提供理论基础 |
| CXL交换机级复制 | 在CXL交换机中嵌入复制功能，卸载CPU负担 | 解决load/store复制的CPU开销问题 |
| 全系统持久化适配CXL | 仅持久化缓存和寄存器，利用CXL低延迟特性 | 比检查点更高效，比日志更简单 |
| 元数据位置设计洞察 | 根据高可用vs快速恢复目标选择元数据位置 | 提供明确的设计指导原则 |
| 分层vs协同设计对比 | 系统分析多种故障处理组合的性能特征 | 帮助开发者选择最优组合 |
| 故障处理的附加价值 | 利用冗余机制实现进程迁移和带宽提升 | 一石二鸟，故障容忍与性能优化兼得 |
五、与PMEM的关键区别
| 维度 | PMEM | CXL | 对方案的影响 |
|---|---|---|---|
| 持久性 | 非易失，断电数据不丢失 | 易失，断电数据丢失 | CXL无需持久化有序性保证，可简化恢复 |
| 访问延迟 | 较高（~μs级） | 低（~2-4×本地内存） | CXL中计算开销占比更高，需尽量卸载 |
| 故障模型 | 进程和数据同域 | 进程和数据可分域 | CXL需要独立处理数据故障和进程故障 |
| 日志位置约束 | 日志可在本地 | Undo日志必须跨故障域 | CXL中Undo日志性能代价更高 |
六、总结
核心贡献
- 定义了CXL共享内存的故障模型，区分数据故障、进程故障和联合故障三种场景
- 提出针对CXL特性的数据故障处理方案：CXL交换机级复制、擦除编码适配
- 提出适配CXL的进程故障处理方法：基于应用特性的日志选择和全系统持久化
- 分析分层与协同设计的联合故障处理：给出多种组合方案的性能对比
- 揭示故障处理的附加收益：进程迁移和数据访问带宽提升
技术影响
- 为CXL内存解耦架构的容错设计提供了系统性框架
- 证明了CXL的低延迟特性既带来挑战（计算开销敏感），也提供机遇（快速恢复）
- 全系统持久化思路可推广到其他易失性共享内存场景
局限性
- 本文为概念性框架，未提供具体原型实现和基准测试
- 交换机级复制依赖支持复制功能的CXL交换机，实际部署受限
- 擦除编码的计算开销在CXL低延迟背景下可能需要硬件卸载
- 全系统持久化的硬件方案需要备用电源，增加成本和复杂性
