PipeFusion: Displaced Patch Pipeline Parallelism for Inference of Diffusion Transformer Models

一、论文概述

项目	内容
标题	PipeFusion: Displaced Patch Pipeline Parallelism for Inference of Diffusion Transformer Models
作者	Jiarui Fang, Jinzhe Pan, Aoyu Li, Xibo Sun, Jiannan Wang
机构	（xDiT 项目团队成员）
论文	https://arxiv.org/abs/2405.14430
代码	https://github.com/xdit-project/xDiT / https://github.com/PipeFusion/PipeFusion
发布	2024-05-23 (v1), 2025-12-03 (v4)
发表	NeurIPS 2025
许可	CC BY 4.0

二、核心思想

问题定义

Diffusion Transformer (DiT) 模型的推理延迟极高，尤其是高分辨率图像（高达 8192px）和长视频序列。现有 DiT 并行方法面临两大限制：

1. 依赖昂贵的 NVLink 互联：张量并行、序列并行等方法需要 NVLink 连接的高带宽 GPU 集群，无法在廉价的 PCIe 连接 GPU 上高效运行
2. 内存开销无界：DistriFusion 虽然将注意力 K/V 复制 across 设备，但其内存开销随层数线性增长

解决方案概述

本文提出 PipeFusion——一种基于**位移块流水线并行（Displaced Patch Pipeline Parallelism）**的多 GPU 并行方法，专为 DiT 推理设计：

1. 将图像分割为 M 个不重叠的 patch，将 DiT 网络的 L 层划分为 N 个阶段分配到不同设备
2. 利用输入时间冗余性（相邻扩散步之间的高度相似性），复用上一扩散步的 stale feature maps 消除流水线气泡
3. 仅需相邻设备间的点对点（P2P）通信传输首层输入和末层输出激活，大幅降低通信带宽需求
4. 支持在PCIe 连接的 GPU 集群上运行，无需昂贵的 NVLink 基础设施

三、技术架构

整体框架图

核心思想对比：

┌────────────────────────────────────────────────────────────────┐
│  DistriFusion (Prior Work)              │  PipeFusion (Ours)    │
│                                         │                        │
│  Replicate DiT parameters across all    │  Shard DiT parameters  │
│  devices, partition patches              │  across stages         │
│                                         │                        │
│  Device 0: [Layer 1-M] patch 0          │  Device 0: [Layer 1-N/4] patch 0  │
│  Device 1: [Layer 1-M] patch 1          │  Device 1: [Layer 1-N/4] patch 1  │
│  ...           AllGather K/V each layer │  ...  P2P between stages  │
│                                         │                        │
│  Comm: O(phs·L) — allgather per layer   │  Comm: O(phs) — P2P only  │
│  Mem: AL extra buffer per device        │  Mem: AL/M extra buffer   │
└────────────────────────────────────────────────────────────────┘

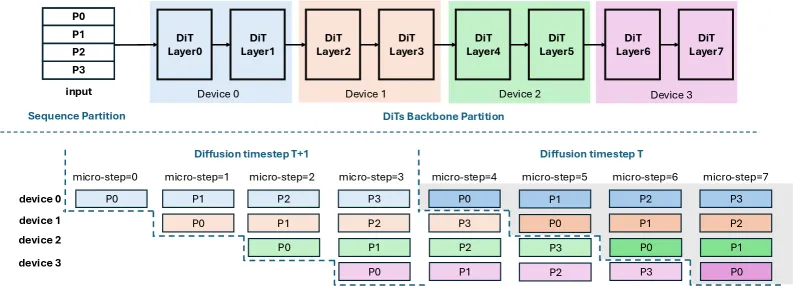

流水线工作流程

PipeFusion 的流水线编排：

时间 →
┌─────────────────────────────────────────────────────────────┐
│ Device 0 (Stage 1):                                       │
│  Patch 0: ██░░░░░░  →  fresh + stale features              │
│  Patch 1:   ░░████░░  →  pipelined                         │
│  Patch 2:     ░░████░░                                   │
│  Patch 3:       ░░████░░                                 │
│                                                         │
│ Device 1 (Stage 2):                                       │
│  Patch 0:   ██░░░░░░  →  receives from Device 0           │
│  Patch 1:     ░░████░░  →  pipelined                      │
│  ...                                                        │
│                                                         │
│ Device N-1 (Stage N):                                     │
│  Patch 0:         ░░████                                  │
│  ...                                                        │
└─────────────────────────────────────────────────────────────┘

关键：每个设备处理自己的 patch 在其分配的阶段上，通过 P2P 通信
在设备间传递激活值，形成流水线。

新鲜 vs 陈旧激活

输入时间冗余性（Input Temporal Redundancy）：

扩散过程中，相邻时间步的输入高度相似。PipeFusion 利用这一特性：

• 每个设备使用上一步的 stale 激活提供上下文，消除流水线等待
• 初始扩散步使用同步通信建立可靠上下文（warmup steps，通常 1-4 步）

Fresh Activation 优势：

• PipeFusion 在每个扩散步中** progressively 增加 fresh activation 区域**（从首层到末层）
• DistriFusion 的 fresh 区域恒定为 1/N，而 PipeFusion 的 fresh 区域随层数递增，理论上提供更准确的梯度

通信/内存对比

表 I: 通信与内存开销对比

方法	attn-KV	通信成本	参数内存	激活内存	额外缓冲
Tensor Parallel	fresh	4O(phs)L	P/N	A/N	0
DistriFusion*	stale	2O(phs)L	P	A	AL
Ring Seq Parallel*	fresh	NA	P/N	A/N	0
Ulysses Seq Parallel	fresh	4O(phs)L	P	A/N	0
PipeFusion*	stale-	O(phs)	P/N	A/M	AL/M

(* = 异步, stale- = 比 stale 更稳定)

PipeFusion 实现了最佳平衡：最低通信成本 O(phs)，参数内存 P/N，额外缓冲 AL/M。

模型架构

组件	说明	关键参数
基座模型	Pixart-alpha (0.6B), SD3, Flux.1	Diffusion Transformer
图像分块	M 个不重叠 patch	M = N 或 M ≠ N
阶段划分	L 层划分为 N 个阶段	N < L
Warmup	初始扩散步同步通信	1-4 步（共 20 步）
通信方式	相邻设备 P2P	仅首层输入 + 末层输出

Warmup 策略

初始扩散步使用同步通信建立可靠上下文：

• 通常 1-4 个 warmup 步（总共 20 步）
• 4 个 warmup 步生成的图像与原始方法几乎无法区分
• 无 warmup 时质量显著下降（LPIPS 0.322 vs 0.220）
• Warmup 可解耦并在专用设备上运行以避免流水线气泡

四、核心创新

创新点	说明	理论/实验依据
位移块流水线并行	将图像分块与网络层分阶段结合，M 和 N 可不同	计算比率 M·S/(M·S+N-1)，M=N=4, S=50 时达 98.5%
输入时间冗余利用	复用上一扩散步的 stale 特征图消除气泡	相邻扩散步输入差异极小（Figure 11 验证）
渐进式 fresh 激活	每个扩散步中 fresh 区域从首层到末层递增	理论上比 DistriFusion 恒定 1/N 更准确
O(phs) 通信	仅需相邻设备 P2P，无需 allgather	比 DistriFusion 的 O(phs·L) 降低 L 倍
PCIe 可行	在廉价 PCIe GPU 集群上实现高效推理	4× A100 PCIe 性能媲美 8× A100 NVLink

五、代码实现分析

GitHub: https://github.com/xdit-project/xDiT

PipeFusion 的关键实现：

• 基于 xDiT 项目，支持 Pixart-alpha、Stable Diffusion 3、Flux.1 等模型
• 图像分割为 M 个 patch，网络层划分为 N 个 stage
• P2P 通信仅传递首层输入和末层输出激活
• VAE 内存尖峰 workaround：chunking convolution inputs
• Warmup 策略可解耦运行

六、实验结果

基准测试

硬件配置：

配置	GPU	互联	P2P 带宽
PCIe 4-GPU	4× A100 80GB	PCIe	~23 GB/s
NVLink 8-GPU	8× A100 80GB	NVLink	~268 GB/s
PCIe L20	8× L20 40GB	PCIe	~26 GB/s

PCIe 4× A100 延迟对比（Pixart-alpha, 不同分辨率）：

分辨率	PipeFusion 加速比	对比基线
1024px	2.01×	最佳替代方法
2048px	1.48×	最佳替代方法
4096px	显著改善	DistriFusion/Seq Parallel OOM
8192px	1.10×	单 GPU 的 3.1-4.3× 加速

8× L20 PCIe 结果：

分辨率	PipeFusion 加速比
1024px	1.47×
4096px	1.31×
8192px	DistriFusion/Seq Parallel OOM

关键发现

1. PCIe ≈ NVLink：PipeFusion 在 PCIe 上的性能与 NVLink 相当，证明通信开销基本消除
2. 8K 分辨率可行：在 8192px 分辨率下 PipeFusion 仍能生成图像，而 DistriFusion 和序列并行在 4096px 就 OOM
3. 视觉质量不可区分：定性结果显示生成的图像与原始方法视觉上一致

消融实验

Warmup 步数影响：

Warmup 步数	LPIPS (vs original)	质量评价
0	0.322	明显退化
1	0.258	轻微退化
2	0.235	接近
4	0.220	几乎不可区分
原生	0.000	基准

Patch 数量 M 的影响：

• 增加 patch 数量 M 可降低延迟，但收益递减
• PipeFusion 在 M=N 时达到最佳平衡

质量评估

FID 分数（L20 PCIe, 8 设备）：

方法	FID
PipeFusion (8 devices)	31.30
DistriFusion (8 devices)	33.76
原始	—

PipeFusion 的 FID 略优于 DistriFusion。

七、相关工作

• DistriFusion：将 DiT 参数复制到所有设备，对每个 patch 并行处理，但需每层 allgather attention K/V
• 张量并行：将矩阵切分到多设备，需要高带宽互联
• 序列并行（Ring/Ulysses）：沿序列维度切分，适合 LLM 但不直接适用于 DiT
• xDiT 项目：分布式 DiT 推理的更广泛生态系统

八、总结

核心贡献

1. PipeFusion 框架：首个位移块流水线并行方法，专为 DiT 推理设计
2. 输入时间冗余利用：利用扩散步间的相似性消除流水线气泡
3. O(phs) 通信：相比 DistriFusion 降低 L 倍通信开销
4. PCIe 友好：在廉价 PCIe GPU 集群上实现高效推理
5. 8K 分辨率生成：在 8192px 分辨率下成功生成图像
6. NeurIPS 2025 发表：顶级会议认可

技术影响

• ** democratizes DiT inference**：通过消除 NVLink 依赖，大幅降低多 GPU 推理成本
• 高扩展性：计算比率 M·S/(M·S+N-1) 在典型扩散步数下接近完美流水线利用率
• 可扩展到其他 DiT 模型：已在 Pixart-alpha、SD3、Flux.1 上验证

局限性

• 目前主要针对 DiT 架构，对其他扩散模型架构的适用性未验证
• Warmup 步数需要调优，过多会增加延迟
• 在极低带宽互联（如跨节点）上的性能未充分评估

九、参考资源

• arXiv: https://arxiv.org/abs/2405.14430
• GitHub: https://github.com/xdit-project/xDiT
• License: CC BY 4.0
• 评估硬件: 4× A100 PCIe, 8× A100 NVLink, 8× L20 PCIe
• 评估模型: Pixart-alpha (0.6B), SD3, Flux.1

关键图片索引

图片	说明	文件名

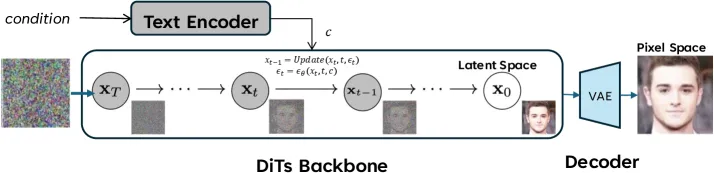

Figure 1	DistriFusion vs PipeFusion 对比	comparison-diagram.png
