QServe: W4A8KV4 Quantization and System Co-design for Efficient LLM Serving

一、论文概述

1.1 论文基本信息

项目	内容
标题	QServe: W4A8KV4 Quantization and System Co-design for Efficient LLM Serving
作者	Yujun Lin, Haotian Tang, Shang Yang*, Zhekai Zhang, Guangxuan Xiao, Chuang Gan, Song Han
机构	MIT, NVIDIA, UMass Amherst, MIT-IBM Watson AI Lab
发表时间	2024年5月7日 (v1), 2025年5月1日 (v3)
arXiv ID	2405.04532
代码	https://github.com/mit-han-lab/qserve

1.2 摘要翻译

量化可以加速大语言模型(LLM)推理。超越INT8量化，研究社区正在积极探索更低精度的量化，如INT4。然而，最先进的INT4量化技术只能加速低批次、边缘LLM推理，无法在大批次、云基LLM服务中带来性能提升。

本文揭示了一个关键问题：现有的INT4量化方法在GPU上反量化权重或部分和时存在显著的运行时开销(20-90%)。为解决这一挑战，作者引入了QoQ——一种W4A8KV4量化算法，采用4-bit权重、8-bit激活和4-bit KV缓存。QoQ代表”quattuor-octo-quattuor”，即拉丁语中的4-8-4。

QoQ通过QServe推理库实现，可获得实测加速。QServe的关键洞察是：GPU上LLM服务的效率受到低吞吐量CUDA核心上操作的关键影响。基于此洞察：

在QoQ算法中，引入渐进式量化以降低W4A8 GEMM中的反量化开销
开发SmoothAttention以有效缓解4-bit KV量化带来的精度下降
在QServe系统中，执行计算感知权重重排并利用寄存器级并行性减少反量化延迟
使融合注意力成为内存受限，利用KV4量化带来的性能增益

最终结果：

Llama-3-8B: A100上1.2x加速，L40S上1.4x加速
Qwen1.5-72B: A100上2.4x加速，L40S上3.5x加速
相比TensorRT-LLM，LLM服务的美元成本降低3倍

1.3 核心贡献

W4A8KV4精度组合的提出: 首次系统性论证了W4A8KV4相比W8A8、W4A16、W4A4的优越性
QoQ量化算法: 包括渐进式分组量化、SmoothAttention等创新技术
QServe系统设计: 计算感知权重重排、寄存器级并行、KV4注意力优化
算法-系统协同设计: 在A100和L40S GPU上实现显著吞吐量提升

二、核心思想

2.1 问题背景

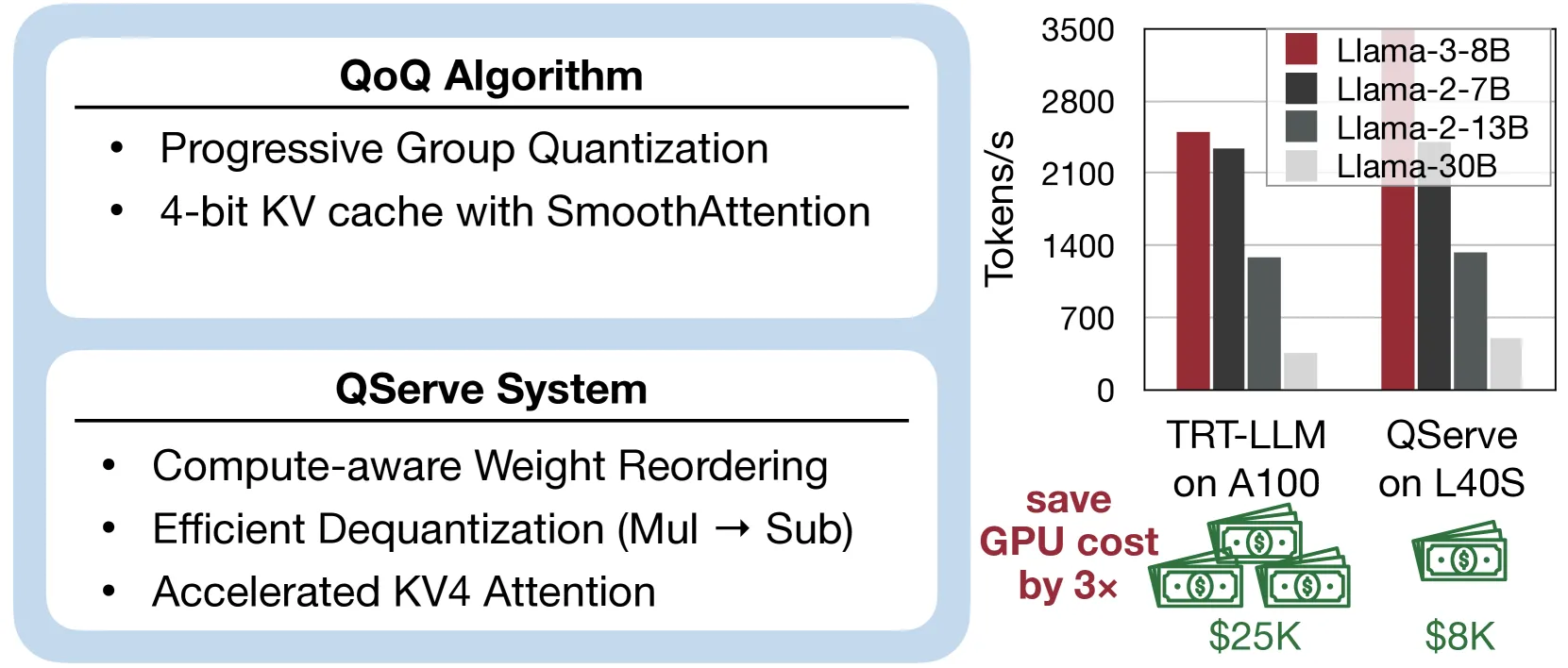

Figure 1: QServe性能对比

Figure 1: QServe在L40S上运行Llama模型时比TensorRT-LLM在A100上实现更高吞吐量，通过系统-算法协同设计将LLM服务的美元成本降低3倍。

当前LLM量化面临的核心矛盾：

量化方案	优势	劣势
W8A8	精度损失小，INT8张量核心高效	内存占用较大
W4A16	内存占用小，边缘设备友好	大批次时计算受限
W4A4	理论吞吐量最高	精度损失大，反量化开销严重

2.2 关键发现

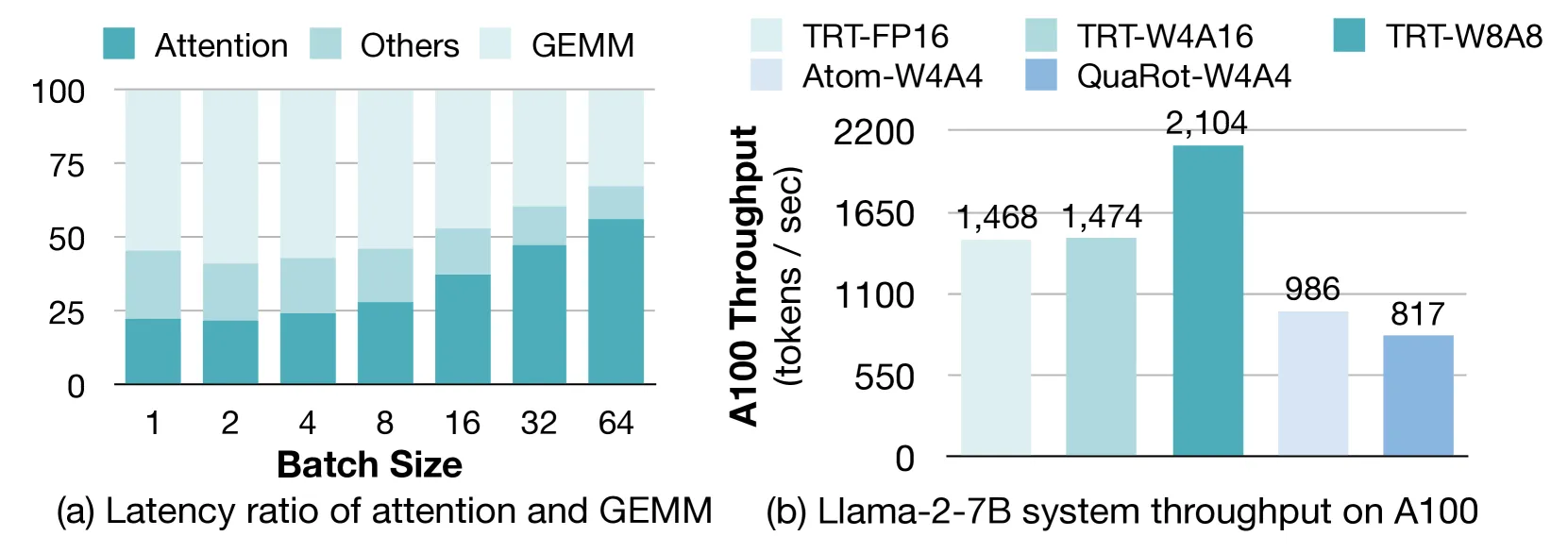

Figure 2: 注意力与GEMM运行时分析

Figure 2: 左图：注意力和GEMM对端到端LLM延迟都至关重要。右图：尽管理论峰值性能高出2倍，W4A4系统在效率上仍显著落后于TRT-LLM-W8A8。

论文发现现有INT4量化方法存在20-90%的反量化开销，主要原因：

CUDA核心瓶颈: 在A100上，一个CUDA核心操作等价于50个INT4张量核心操作
主循环开销: W4A4 GEMM的主循环中需要FP32 CUDA核心进行部分和反量化
寄存器压力: W4A4需要同时维护INT32和FP32两套寄存器

2.3 W4A8KV4的优越性

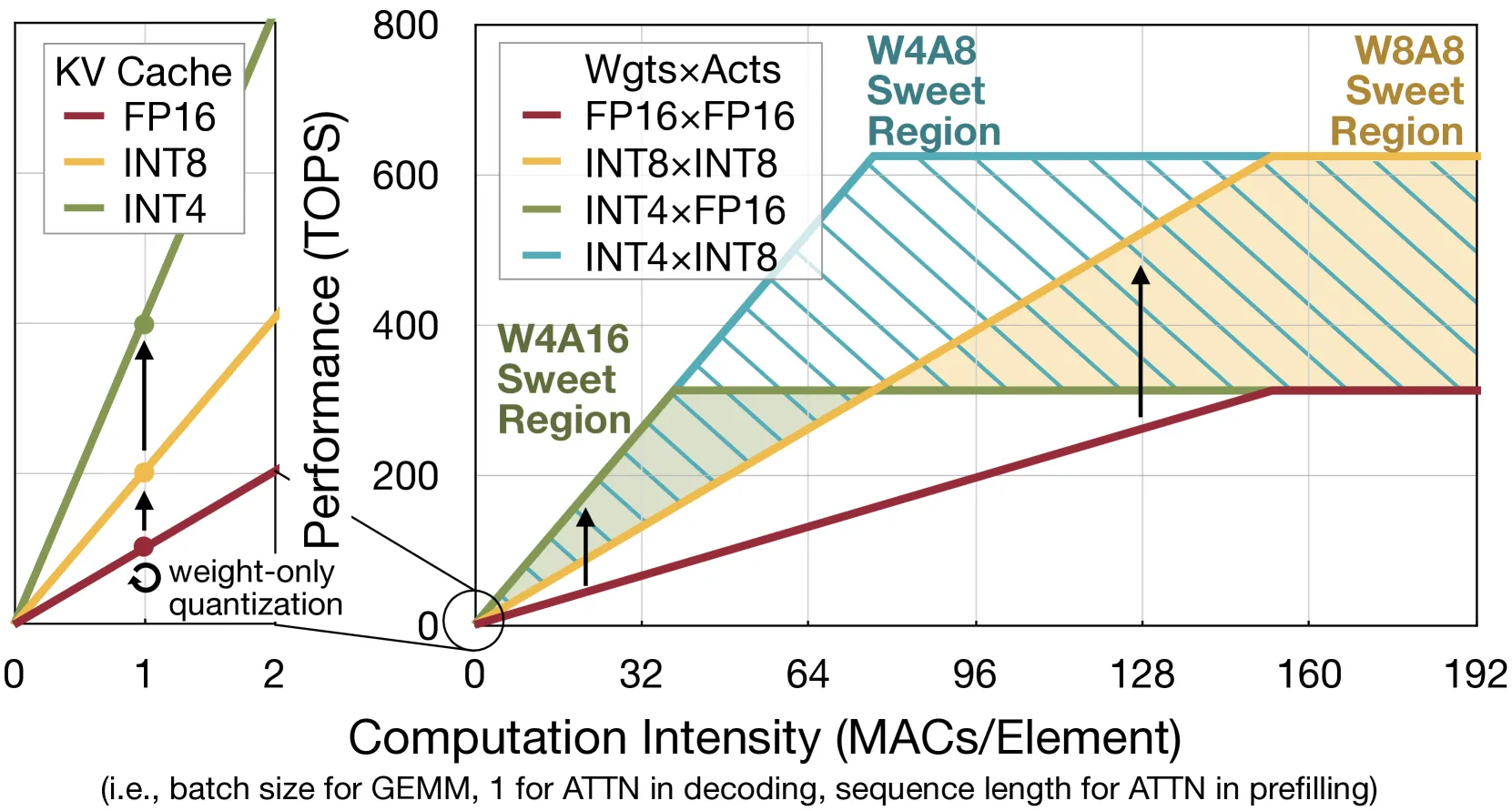

Figure 3: A100 Roofline分析

Figure 3: A100 Roofline分析：对于GEMM层，W4A8 roofline在不同批次大小下均优于W4A16和W8A8；对于注意力层，4-bit量化提升理论峰值性能。

通过Roofline分析，W4A8KV4在不同批次大小下均表现优异：

                    GEMM层                    注意力层
小批次(m<78):  W4A8 > W4A16 > W8A8        KV4 > KV8 (2x带宽优势)
大批次(m>78):  W8A8 > W4A8 > W4A16        KV4 > KV8 (2x带宽优势)

关键洞察: W4A8结合了W4A16的内存优势和W8A8的计算优势，同时KV4为注意力层提供2倍带宽增益。

三、技术架构

3.1 系统整体架构

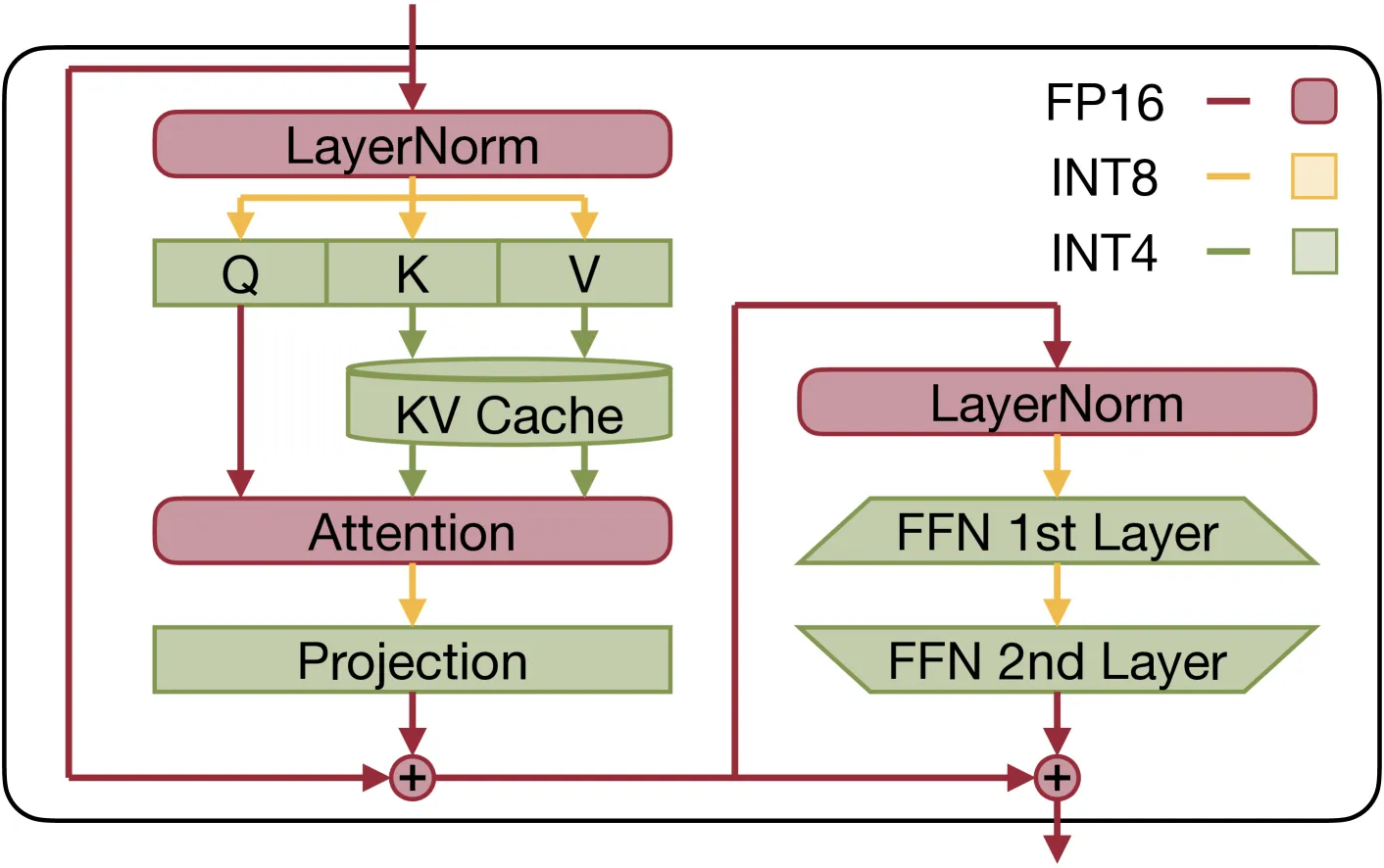

Figure 11: 精度映射架构

Figure 11: QServe的FP16输入、FP16输出LLM块的精度映射。所有GEMM算子接受W4A8输入并产生FP16输出。激活量化在归一化和激活层中发生。

┌─────────────────────────────────────────────────────────────┐
│                    QServe 系统架构                            │
├─────────────────────────────────────────────────────────────┤
│  输入: FP16激活                                              │
│       ↓                                                      │
│  ┌─────────────────────────────────────────────────────┐    │
│  │  QoQ 量化层                                          │    │
│  │  ├── 渐进式分组量化 (权重)                             │    │
│  │  ├── SmoothAttention (KV缓存)                        │    │
│  │  └── 激活量化 (融合到LayerNorm)                       │    │
│  └─────────────────────────────────────────────────────┘    │
│       ↓                                                      │
│  ┌─────────────────────────────────────────────────────┐    │
│  │  W4A8 GEMM (INT8张量核心)                            │    │
│  │  ├── 计算感知权重重排                                  │    │
│  │  ├── 寄存器级并行反量化                                │    │
│  │  └── 减法后乘法计算顺序                                │    │
│  └─────────────────────────────────────────────────────┘    │
│       ↓                                                      │
│  ┌─────────────────────────────────────────────────────┐    │
│  │  KV4 注意力 (FP16 CUDA核心)                          │    │
│  │  ├── FP16计算替代FP32                                 │    │
│  │  ├── 位操作优化                                       │    │
│  │  └── 异步预取                                         │    │
│  └─────────────────────────────────────────────────────┘    │
│       ↓                                                      │
│  输出: FP16激活                                              │
└─────────────────────────────────────────────────────────────┘

3.2 运行时精度映射

组件	输入精度	计算精度	输出精度
GEMM层	W4A8	INT8张量核心	FP16
注意力层	FP16 + KV4	FP16 CUDA核心	FP16
激活量化	FP16	-	INT8
KV缓存	FP16	-	INT4

3.3 Roofline分析

基于A100 GPU的Roofline分析：

配置	峰值性能	内存带宽	临界批次大小
FP16张量核心	312 TFLOPS	2 TB/s	-
INT8张量核心	624 TOPS	2 TB/s	78
INT4张量核心	1248 TOPS	2 TB/s	39

结论: W4A8在所有批次大小下都具有最优的计算强度，因为它可以在INT8张量核心上执行，同时保持4-bit权重的内存优势。

四、核心创新

4.1 QoQ量化算法

4.1.1 渐进式分组量化 (Progressive Group Quantization)

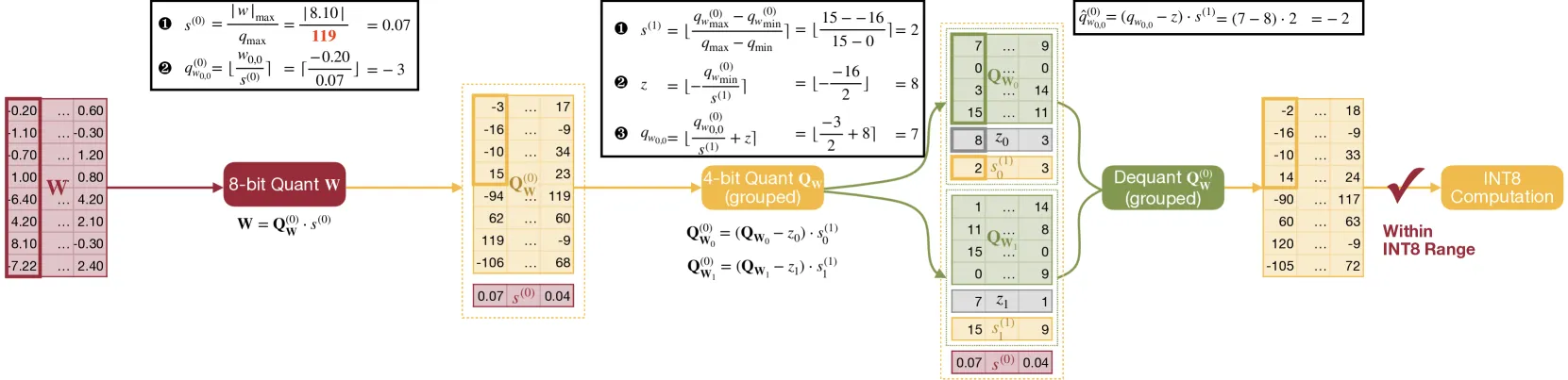

Figure 6: 渐进式分组量化

Figure 6: 渐进式分组量化首先采用每通道INT8量化（保护范围[-119, 119]），然后进行每组INT4量化，使反量化的中间值保持在INT8范围内用于计算。

核心思想: 两级量化，确保中间结果保持在INT8范围内

第一级: 通道级INT8量化

Ŵ = Q_W^(0)_s8 · s^(0)_fp16

对称INT8量化，保护范围[-119, 119]
通道级FP16缩放因子

第二级: 分组级INT4量化

Q_W^(0)_s8 = (Q_W_u4 - z_u4) · s^(1)_u8

非对称INT4量化
分组级UINT8缩放因子和零点

保护范围机制:

问题: 直接两级量化可能导致反量化溢出
解决: 将INT8量化范围从[-127, 127]收缩到[-119, 119]
数学保证: su8 ≤ 17，因此 q̂_s8 ≤ q_s8 + 8.5 ≤ 127

与现有方法的对比:

方法	量化流程	计算精度	问题
VSQuant/DoubleQuant	先INT4分组量化，再INT8通道量化	FP16	中间值超出INT8范围
DGQ	类似VSQuant，但限制缩放因子	INT8	分离式反量化，速度慢
QoQ (本文)	先INT8通道量化，再INT4分组量化	INT8	保护范围确保无溢出

4.1.2 SmoothAttention

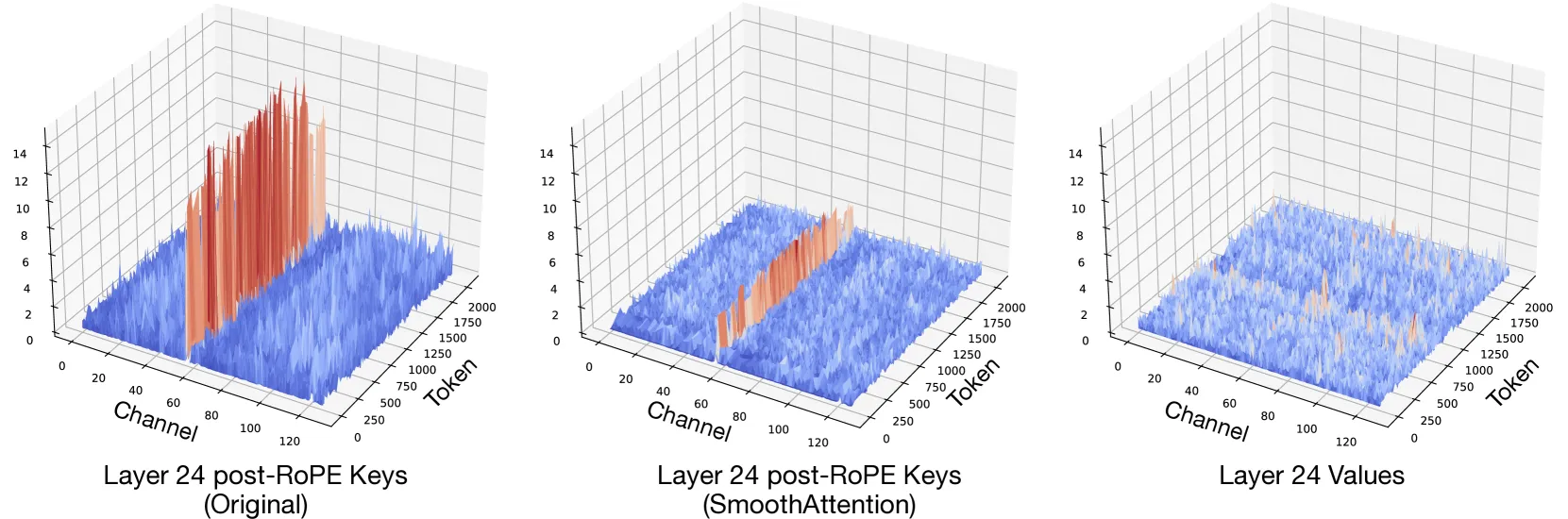

Figure 7: SmoothAttention效果

Figure 7: SmoothAttention有效平滑了Key中的异常值。Value不受异常值影响。

问题: Key缓存存在固定通道的异常值(约10x大于正常值)，对KV4量化造成严重精度损失

解决方案: 通过缩放因子λ平滑Key缓存

Z = (QΛ) · (KΛ^{-1})^T
λ_i = max(|K_i|)^α,  α = 0.5

与RoPE的兼容性:

RoPE将通道i与通道i+D/2配对
约束: λ_i = λ_{i+D/2}
实现: λ_i = max(max(|K_i|), max(|K_{i+D/2}|))^α

融合优化: 将Λ融合到前一层权重中

W_Q = ΛW_Q
W_K = Λ^{-1}W_K

4.1.3 通用量化优化

技术	描述	效果

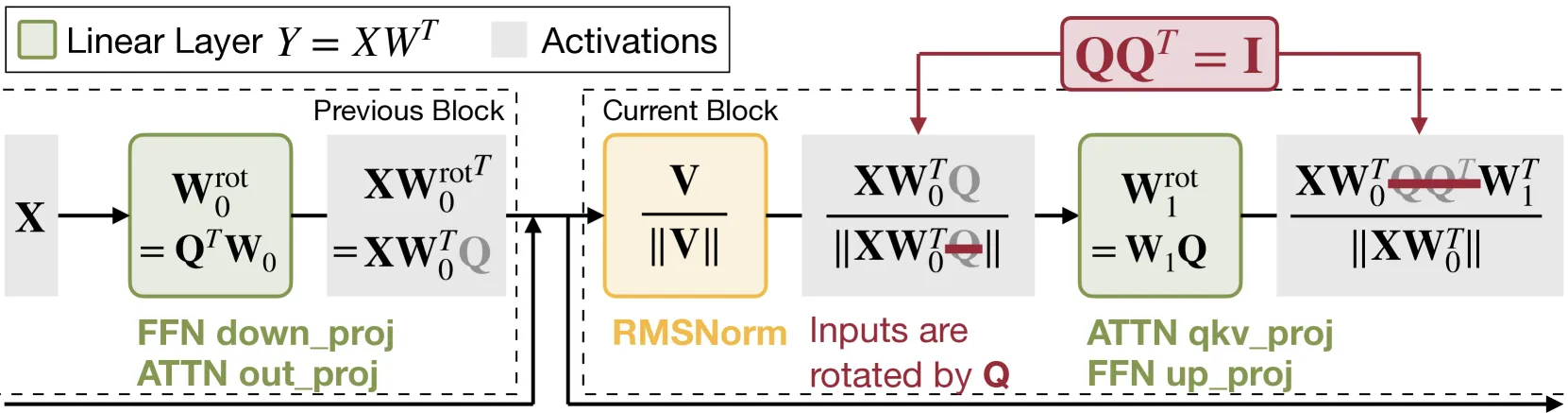

块输入模块旋转	使用Hadamard矩阵旋转激活，抑制异常值	0.18困惑度改善

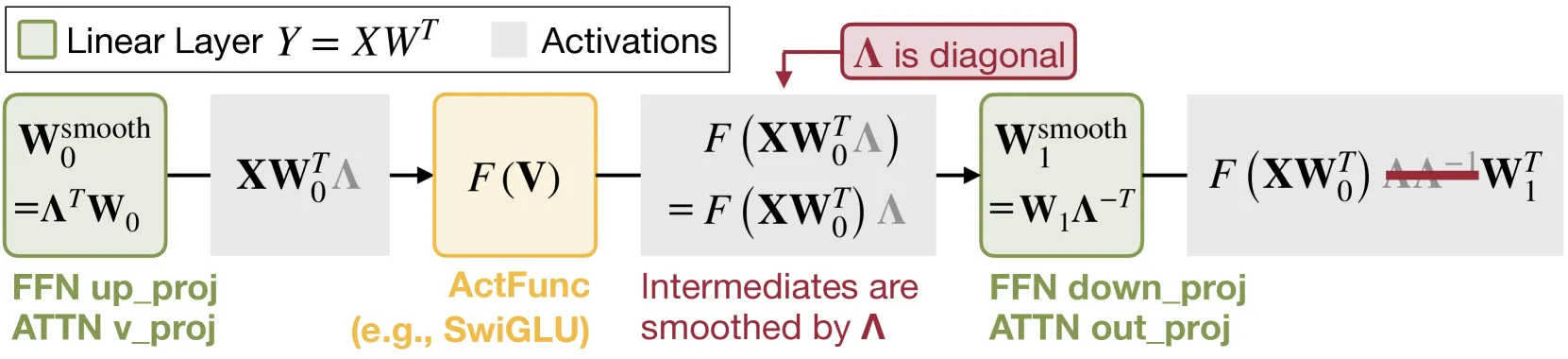

块输出模块平滑	平滑中间激活，迁移量化难度到权重	0.05困惑度改善

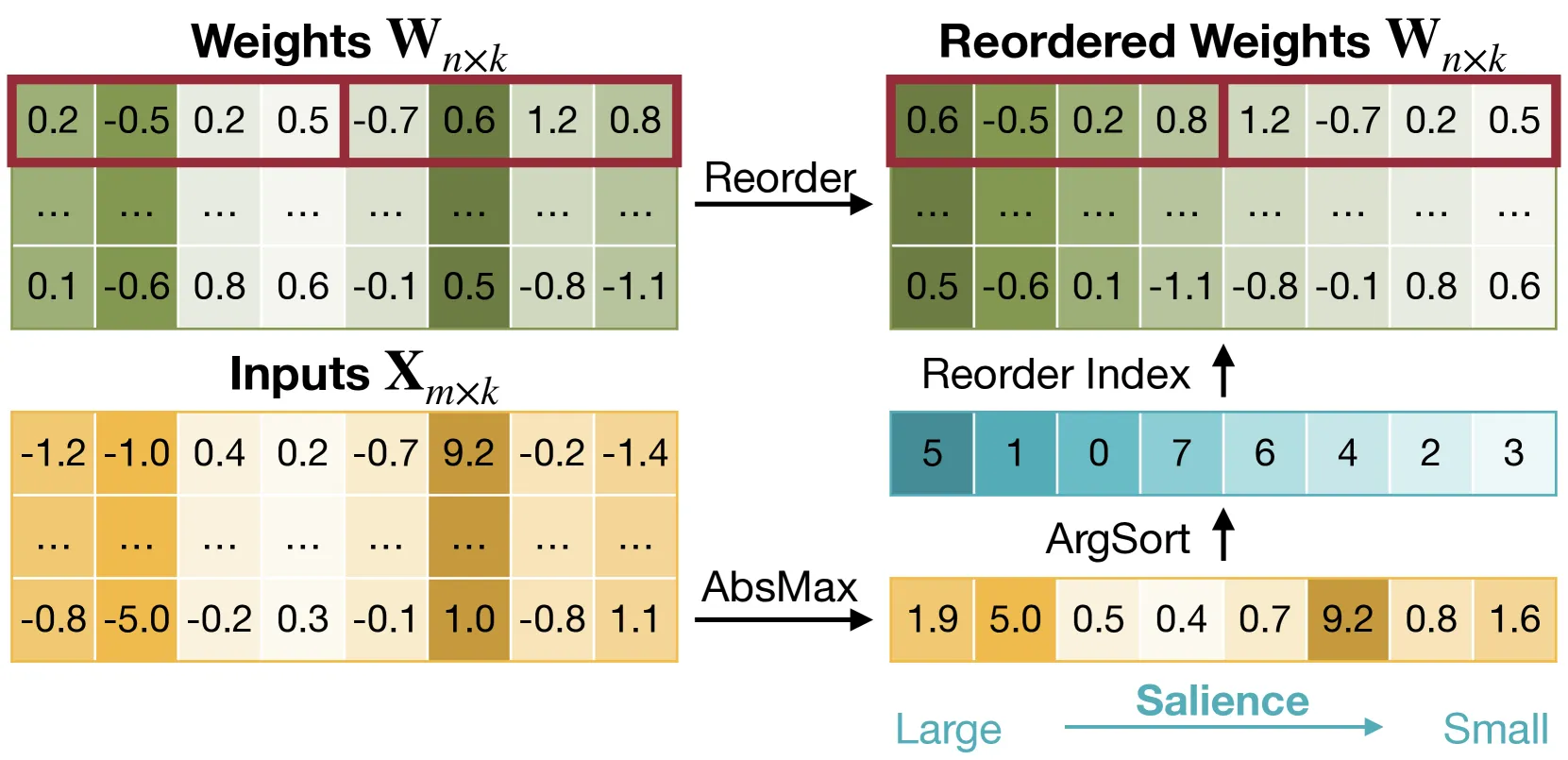

激活感知通道重排	按激活幅度重排权重通道，相似幅度在同一量化组	0.03困惑度改善
权重裁剪	最小化块输出MSE优化裁剪比例	0.16困惑度改善

4.2 QServe系统优化

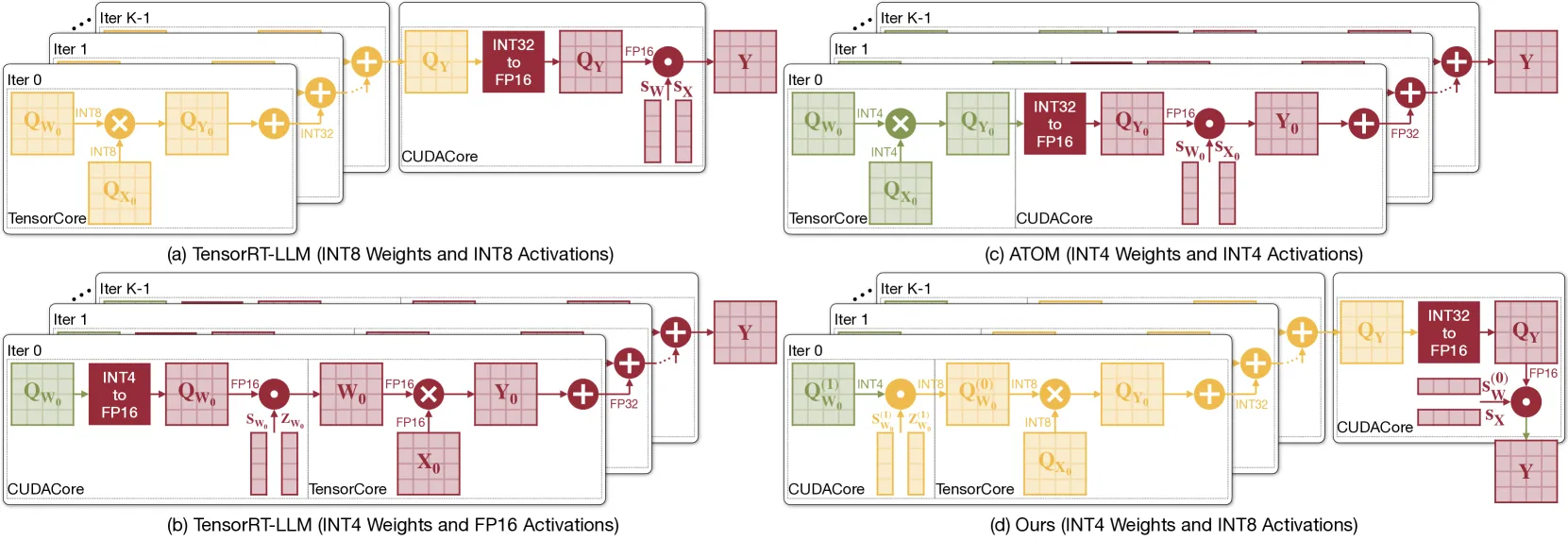

Figure 5: 量化GEMM对比

Figure 5: GPU上的量化GEMM：W8A8很快，因为其主循环仅包含张量核心操作，所有反量化操作都在epilogue中。Atom-W4A4和TensorRT-LLM-W4A16在主循环中存在显著的部分和或权重反量化开销。得益于两级渐进式量化算法，QServe-W4A8通过引入寄存器级并行性减少主循环反量化开销。

4.2.1 计算感知权重重排

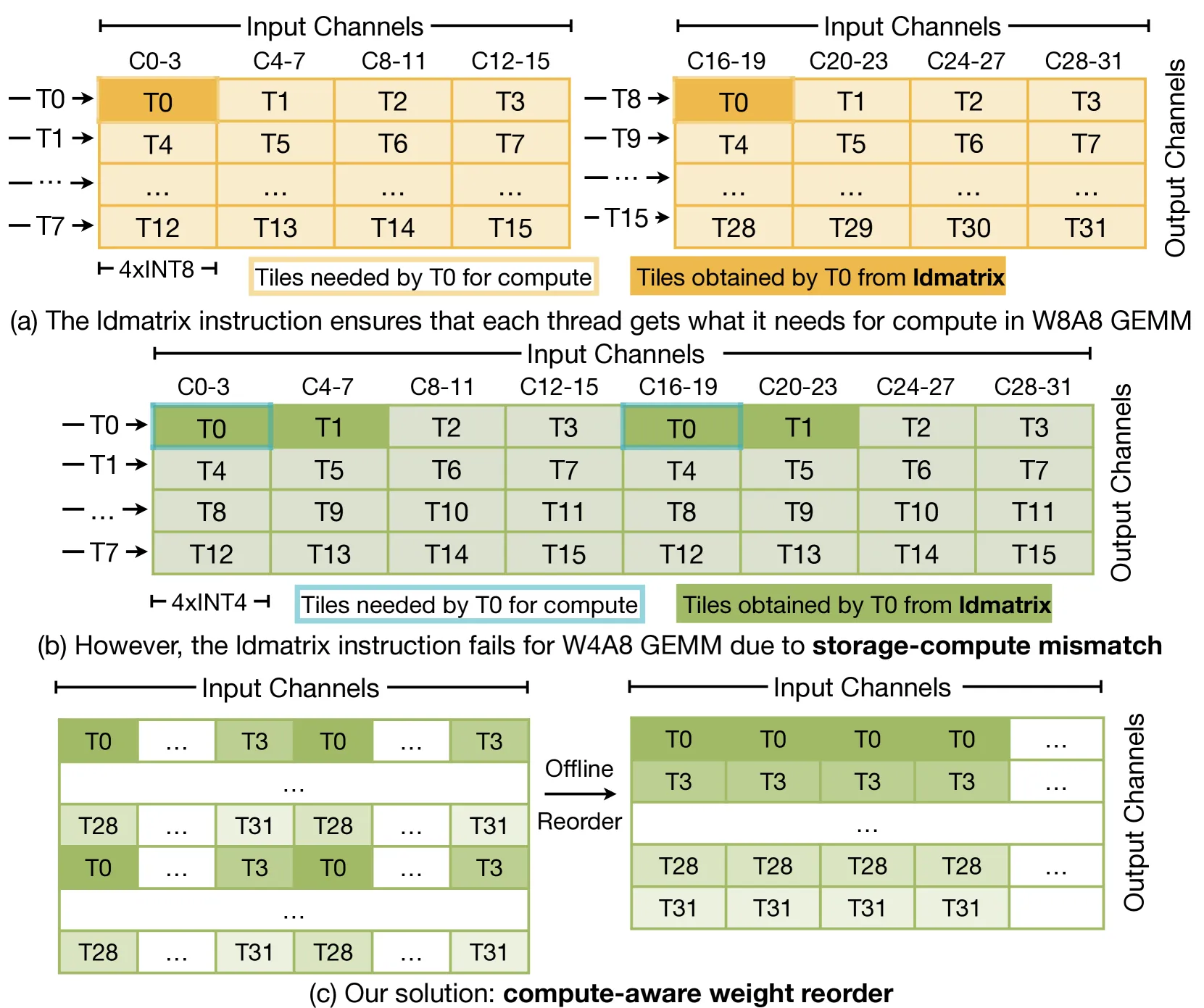

Figure 12: 计算感知权重重排

Figure 12: QServe应用计算感知权重重排以最小化W4A8 GEMM主循环中的指针算术。

问题: W4A8 GEMM中，权重加载需要复杂的地址计算

解决方案: 按计算顺序重排权重存储

原始顺序: w0, w1, w2, ..., w31
重排后:   w0, w16, w1, w17, w2, w18, ...

优势:

减少指针算术开销到ldmatrix指令同等水平
保证128位/线程高带宽内存事务
对零点和缩放因子同样适用

4.2.2 快速反量化: 减法后乘法

传统方法 (减法前乘法):

O = (Q_X · S_X) · ((Q_W - Z_W) · S_W)

需要在主循环中执行整数减法
额外开销不可忽略

本文方法 (减法后乘法):

O = (Q_X · Q_W) ⊙ (s_W × s_X) - X · (z_W ⊙ s_W)

零点减法移到epilogue
第一项类似W8A8 GEMM
第二项可融合到epilogue

预计算: t_X = X·1_k (每个token的输入通道求和)可融合到前一个内存受限kernel

4.2.3 寄存器级并行性

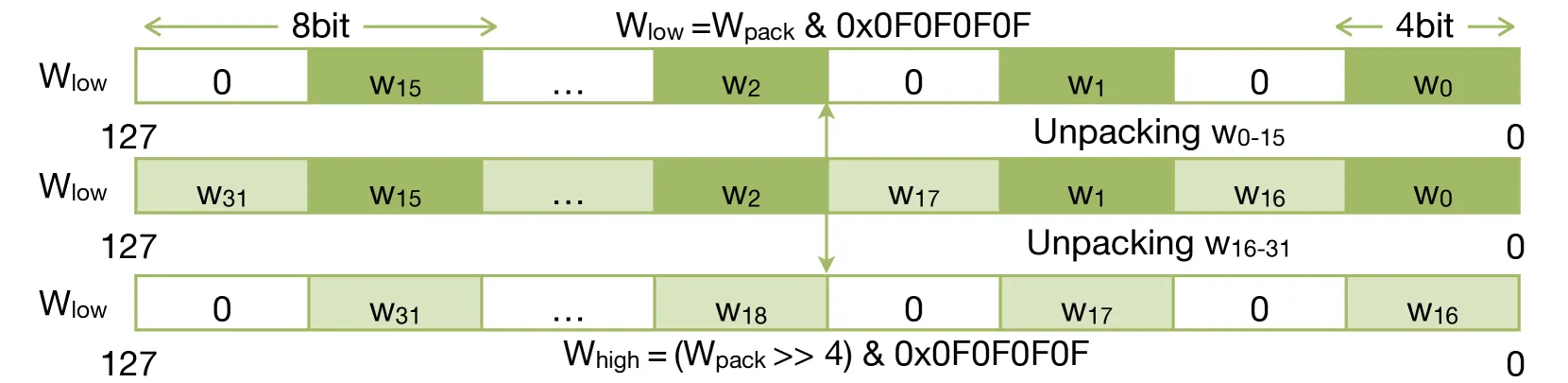

Figure 13: 寄存器级并行性

Figure 13: QServe利用寄存器级并行性显著减少UINT4到UINT8权重解包所需的逻辑操作数量。

INT4到INT8解包优化:

重排32个UINT4权重: w0, w16, w1, w17, …
使用3个逻辑操作完成解包 (vs 传统方法的多次操作)

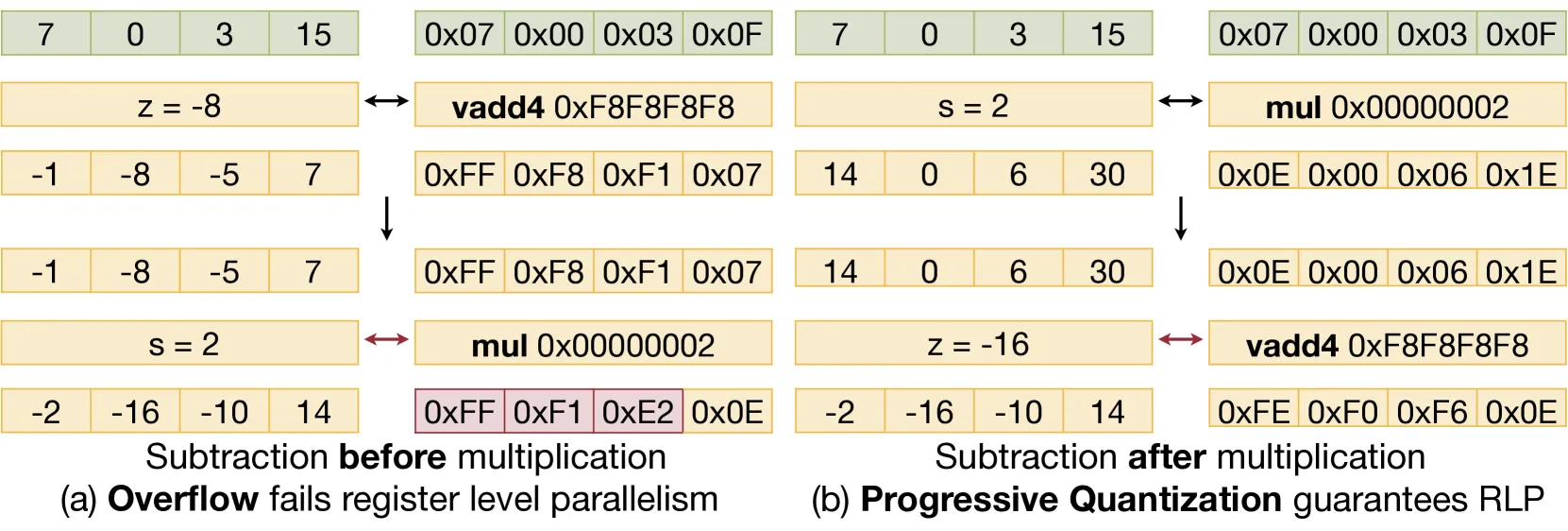

分组量化中的并行性:

使用vadd4指令: 一条INT32 ALU操作执行4个INT8加法
通过填充24个零到MSB模拟4路INT8乘法
渐进式量化确保乘法结果不溢出INT8范围

4.2.4 KV4注意力优化

问题: 直接KV4实现

L40S: 1.7x加速 (vs KV8)
A100: 1.2x减速 (CUDA核心成为瓶颈)

优化措施:

优化	效果
FP32→FP16计算	计算天花板翻倍
位操作技巧	反量化操作从5 ops/element降到2 ops/element
控制流简化	减少0.05ms延迟
异步预取	减少0.03ms延迟

最终结果: A100上KV4注意力比KV8快1.5x

五、实验结果

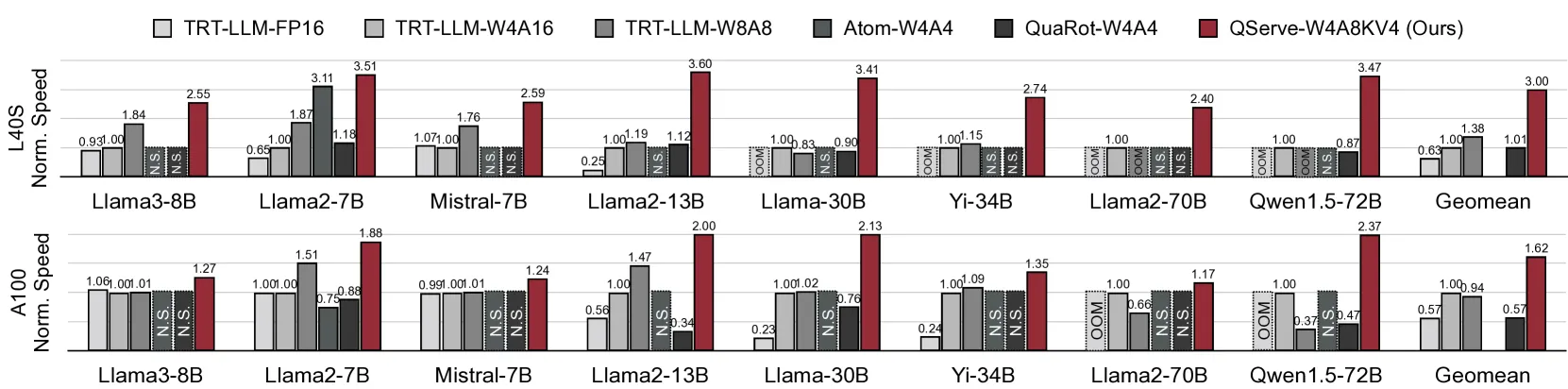

Figure 15: 主要吞吐量对比

Figure 15: QServe在批量生成任务中显著优于现有LLM服务框架，覆盖7B到72B模型。在L40S GPU上平均加速2.36倍（vs TensorRT-LLM v0.9.0），在A100 GPU上加速1.68倍。

5.1 精度评估

WikiText2困惑度 (序列长度2048)

精度	方法	Llama-3 8B	Llama-2 7B	Llama-2 13B	Llama-2 70B	Mistral 7B
FP16	-	6.14	5.47	4.88	3.32	5.68
W8A8	SmoothQuant	6.28	5.54	4.95	3.36	5.73
W4A16 g128	AWQ	6.54	5.60	4.97	3.41	5.78
W4A4	QuaRot	8.20	6.10	5.40	3.79	6.26
W4A4 g128	Atom†	7.57	6.03	5.27	3.69	6.16
W4A8KV4	QoQ	6.89	5.75	5.12	3.52	5.93
W4A8KV4 g128	QoQ	6.76	5.70	5.08	3.47	5.89

关键发现:

QoQ W4A8KV4相比W4A4方法有显著优势(最多0.49困惑度改善)
QoQ W4A8KV4 g128接近W4A16 AWQ的精度水平
相比FP16，QoQ仅增加0.16-0.23困惑度

零样本准确率 (Llama-2)

方法	PIQA	ARC-e	ARC-c	HellaSwag	WinoGrande	平均
FP16	79.05	74.58	46.25	76.05	68.98	68.98
W4A4 QuaRot	76.77	69.87	40.87	72.16	63.77	64.69
W4A4 g128 Atom	75.14	52.99	38.40	69.37	62.75	59.73
W4A8KV4 QoQ	77.64	72.81	43.60	74.00	68.03	67.22
W4A8KV4 g128 QoQ	78.07	73.32	44.80	74.98	68.59	67.95

关键发现:

QoQ相比QuaRot在WinoGrande上准确率高4.82%
QoQ相比FP16仅损失1.03%准确率(7B模型)

5.2 吞吐量评估

L40S GPU吞吐量 (tokens/second)

系统	Llama-3 8B	Llama-2 7B	Mistral 7B	Llama-2 13B	Llama-30B	Yi-34B	Llama-2 70B	Qwen1.5 72B
TRT-LLM-FP16	1326	444	1566	92	OOM	OOM	OOM	OOM
TRT-LLM-W4A16	1431	681	1457	368	148	313	119	17
TRT-LLM-W8A8	2634	1271	2569	440	123	364	OOM	OOM
QServe	3656	2394	3774	1327	504	869	286	59
加速比	1.39x	1.88x	1.47x	3.02x	3.41x	2.39x	2.40x	3.47x

A100 GPU吞吐量 (tokens/second)

系统	Llama-3 8B	Llama-2 7B	Mistral 7B	Llama-2 13B	Llama-30B	Yi-34B	Llama-2 70B	Qwen1.5 72B
TRT-LLM-FP16	2503	1549	2371	488	80	145	OOM	OOM
TRT-LLM-W4A16	2370	1549	2403	871	352	569	358	143
TRT-LLM-W8A8	2396	2334	2427	1277	361	649	234	53
QServe	3005	2908	2970	1741	749	797	419	340
加速比	1.20x	1.25x	1.22x	1.36x	2.07x	1.23x	1.17x	2.38x

关键发现:

L40S上QServe平均加速2.36x (vs TRT-LLM最佳配置)
A100上QServe平均加速1.68x
QServe在L40S上可达到比TRT-LLM在A100上更高的吞吐量 (5/7个模型)
实现LLM服务成本降低3倍

5.3 消融实验

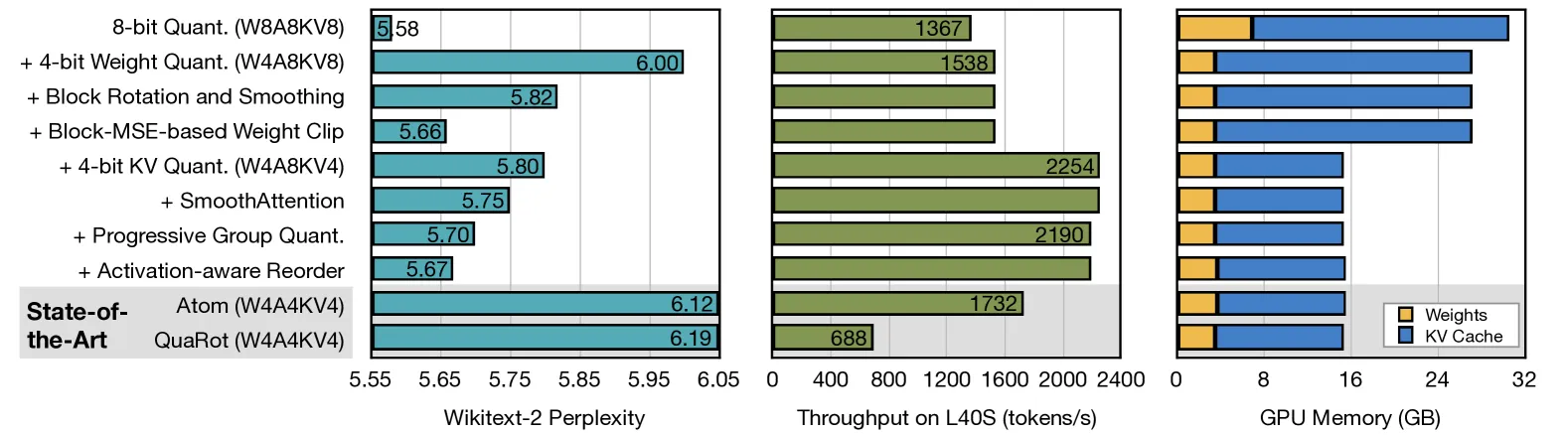

Figure 16: 量化技术消融

Figure 16: QoQ量化技术的消融研究及其对QServe服务吞吐量和GPU内存消耗的影响。模型为Llama-2-7B。

量化技术消融 (Llama-2-7B)

配置	困惑度	吞吐量提升	内存节省
W8A8 (基线)	5.54	1.00x	0 GB
+ 权重4-bit	6.51	1.12x	3.5 GB
+ 旋转	6.33	1.12x	3.5 GB
+ 权重裁剪	6.17	1.12x	3.5 GB
+ KV4	6.31	1.47x	7.0 GB
+ SmoothAttention	6.26	1.47x	7.0 GB
+ 渐进式分组量化	6.24	1.47x	7.0 GB
+ 通道重排	6.21	1.47x	7.0 GB

反量化开销对比

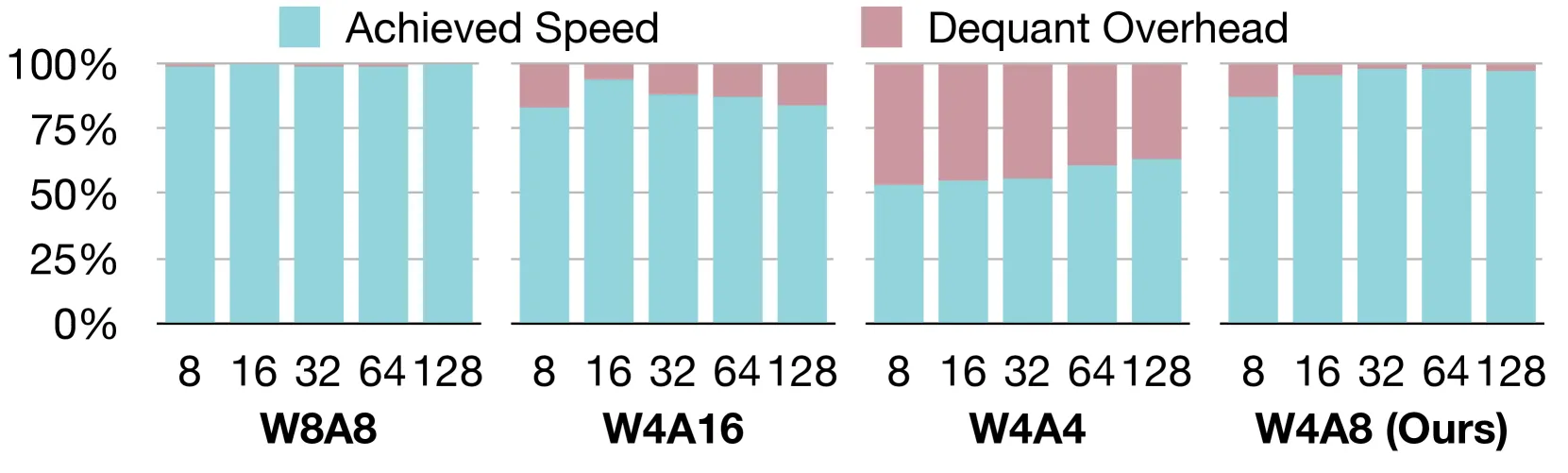

Figure 18: 反量化开销对比

Figure 18: QServe中的反量化开销远小于Atom-W4A4（高达90%）。

方法	反量化开销
TRT-LLM-W8A8	~0%
TRT-LLM-W4A16	15-20%
Atom-W4A4	20-90%
QServe-W4A8	10-15%

六、相关工作

6.1 LLM量化方法

类别	代表方法	特点
权重量化	GPTQ, AWQ, SqueezeLLM	仅量化权重，适用于边缘设备
权重-激活量化	SmoothQuant, OmniQuant	同时量化权重和激活，加速计算
混合精度	Atom	重要权重保持FP16
旋转量化	QuaRot	使用旋转矩阵抑制异常值

6.2 LLM服务系统

系统	特点
TensorRT-LLM	NVIDIA工业标准，支持FP16/W8A8/W4A16
vLLM	PagedAttention，高效KV缓存管理
SGLang	RadixAttention，高级编程原语
LMDeploy	持久批处理，块状KV缓存
LightLLM	Token级KV缓存控制
MLC-LLM	编译器加速，跨设备部署

6.3 LLM加速器

加速器	方法
A3, ELSA	注意力剪枝
SpAtten	注意力稀疏化
GOBO, EdgeBERT	量化加速
DOTA	弱注意力检测与省略
STA	N:M稀疏性
DFX	模型并行优化

七、总结

7.1 核心贡献总结

W4A8KV4精度组合: 首次系统论证其在roofline分析下的优越性
QoQ算法创新:
- 渐进式分组量化: 两级量化确保INT8计算
- SmoothAttention: 解决KV4的精度问题
- 保护范围机制: 数学保证无溢出
QServe系统优化:
- 计算感知权重重排: 减少地址计算开销
- 减法后乘法: 将零点减法移到epilogue
- 寄存器级并行: 4路INT4解包优化
- KV4注意力优化: FP16计算+位操作技巧

7.2 性能提升总结

指标	L40S	A100
平均吞吐量提升	2.36x	1.68x
最大吞吐量提升	3.47x	2.38x
成本降低	3x	2x

7.3 局限性与未来方向

局限性:

仅支持NVIDIA GPU (Ampere/Hopper架构)
需要CUDA和PTX汇编优化
对GQA模型支持有限 (QuaRot不支持)

未来方向:

扩展到更先进GPU架构 (Hopper, Blackwell)
支持更多模型架构 (MoE, 长上下文)
探索更低位宽 (W4A4, W2A8)
与分布式推理系统集成

7.4 关键启示

算法-系统协同设计的重要性: 仅优化算法或系统都不够，需要协同设计
CUDA核心是瓶颈: 在现代GPU上，CUDA核心操作比张量核心操作昂贵50倍
精度选择需要roofline指导: 不同批次大小下最优精度不同
KV缓存量化潜力巨大: 注意力占30-50%运行时，KV4可提供2x加速

八、参考资源

8.1 论文链接

arXiv: https://arxiv.org/abs/2405.04532
PDF: https://arxiv.org/pdf/2405.04532
HTML: https://arxiv.org/html/2405.04532v3

8.2 代码仓库

GitHub: https://github.com/mit-han-lab/qserve
HuggingFace: https://huggingface.co/mit-han-lab

8.3 关键图表

图表	描述	文件
Figure 1	QServe性能对比 (L40S vs A100)
Figure 2	注意力与GEMM运行时分析
Figure 3	A100 Roofline分析

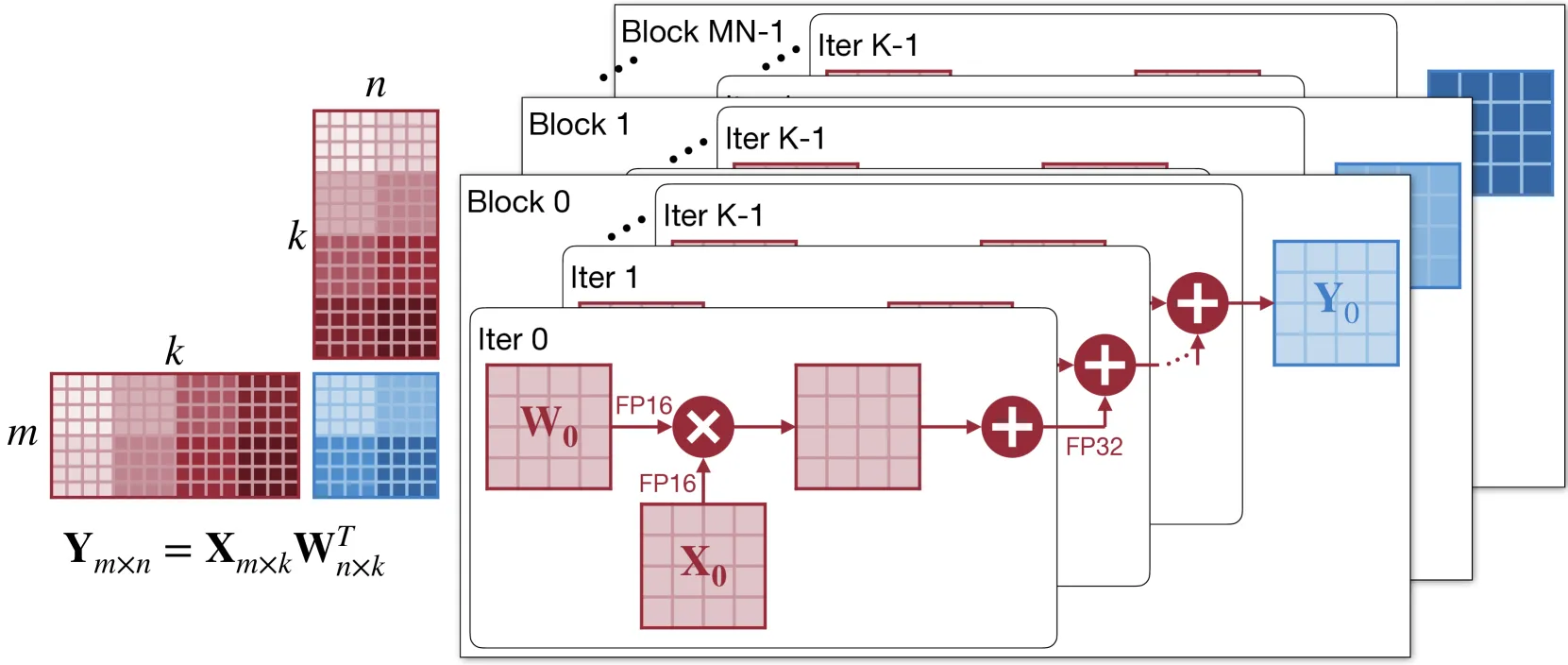

Figure 4	GPU GEMM示意
Figure 5	量化GEMM对比
Figure 6	渐进式分组量化
Figure 7	SmoothAttention效果
Figure 8	块输入旋转
Figure 9	块中间激活平滑
Figure 10	通道重排
Figure 11	精度映射架构
Figure 12	计算感知权重重排
Figure 13	寄存器级并行性
Figure 14	减法后乘法计算顺序
Figure 15	主要吞吐量对比
Figure 16	量化技术消融

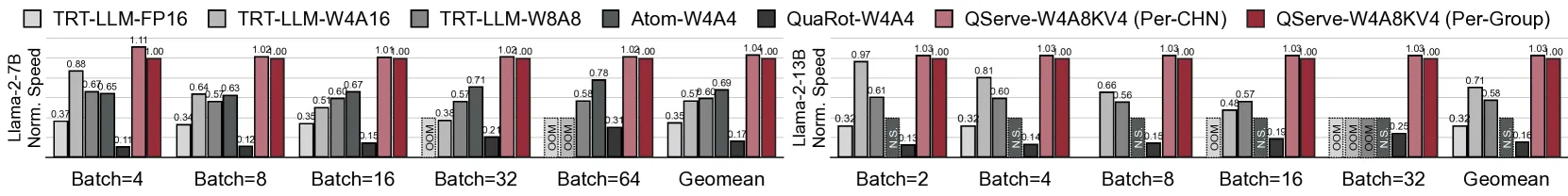

Figure 17	同批次吞吐量对比
Figure 18	反量化开销对比

8.4 相关论文

论文	关系
SmoothQuant [38]	激活量化基础
AWQ [23]	权重量化参考
GPTQ [12]	后训练量化
QuaRot [2]	W4A4基线
Atom [44]	W4A4基线
TensorRT-LLM [25]	主要对比系统
vLLM [22]	PagedAttention参考

8.5 引用格式

@article{lin2024qserve,
  title={QServe: W4A8KV4 Quantization and System Co-design for Efficient LLM Serving},
  author={Lin, Yujun and Tang, Haotian and Yang, Shang and Zhang, Zhekai and Xiao, Guangxuan and Gan, Chuang and Han, Song},
  journal={arXiv preprint arXiv:2405.04532},
  year={2024}
}

附录: 关键公式

A.1 量化公式

非对称量化:

Q_X = ⌈(X + z) / s⌋
s = (X_max - X_min) / (q_max - q_min)
z = ⌈q_min - X_min / s⌋

对称量化:

Q_X = ⌈X / s⌋
s = max(|X|) / (2^{n-1} - 1)

A.2 渐进式量化

第一级 (通道级INT8):

Ŵ = Q_W^(0)_s8 · s^(0)_fp16

第二级 (分组级INT4):

Q_W^(0)_s8 = (Q_W_u4 - z_u4) · s^(1)_u8

A.3 SmoothAttention

缩放因子:

λ_i = λ_{i+D/2} = max(max(|K_i|), max(|K_{i+D/2}|))^α

融合到权重:

W_Q = ΛW_Q
W_K = Λ^{-1}W_K

A.4 减法后乘法

GEMM分解:

O = (Q_X · Q_W) ⊙ (s_W × s_X) - X · (z_W ⊙ s_W)

预计算:

t_X = X · 1_k  (每个token的输入通道求和)
