Enabling Unstructured Sparse Acceleration on Structured Sparse Accelerators

在结构化稀疏加速器上实现非结构化稀疏加速，通过TASD方法弥合软硬件稀疏模式不匹配的鸿沟。

Enabling Unstructured Sparse Acceleration on Structured Sparse Accelerators

一、论文概述

1.1 基本信息

项目内容
论文标题Enabling Unstructured Sparse Acceleration on Structured Sparse Accelerators
作者Geonhwa Jeong, Po-An Tsai, Abhimanyu R. Bambhaniya, Stephen W. Keckler, Tushar Krishna
机构Georgia Institute of Technology, NVIDIA
发表MLSys 2025 (arXiv:2403.07953)
提交日期2024年3月12日

1.2 研究背景

深度神经网络(DNN)的计算需求持续增长，利用模型中的稀疏性成为提升计算效率的重要方向。然而，当前稀疏加速面临一个核心矛盾：

  • 软件层面：模型开发者偏好非结构化稀疏（unstructured sparsity），因为它提供更高的灵活性，能获得更好的模型精度和更高的稀疏度
  • 硬件层面：硬件设计师偏好结构化稀疏（structured sparsity），因为它实现简单、面积开销低、性能可预测

这种模式不匹配严重阻碍了稀疏DNN加速的广泛应用。

1.3 核心问题

“Can we design a system to expose the flexible unstructured sparse interface to the DNN developers, but only with the efficient, less flexible structured sparse HW support?”

即：能否在高效但不灵活的结构化稀疏硬件上，实现对非结构化稀疏的支持？

二、核心思想

2.1 TASD 方法

论文提出 TASD (Tensor Approximation via Structured Decomposition)，核心思想是利用线性代数中的分配律（distributive property），将任意稀疏张量分解为一系列结构化稀疏张量的和。

数学表达：

A≃A1s1+A2s2+A3s3+...+AnsnA \simeq A_1^{s_1} + A_2^{s_2} + A_3^{s_3} + ... + A_n^{s_n}

其中 sis_i 表示不同的结构化稀疏模式（如 2:4, 2:8 等）。

2.2 直观示例

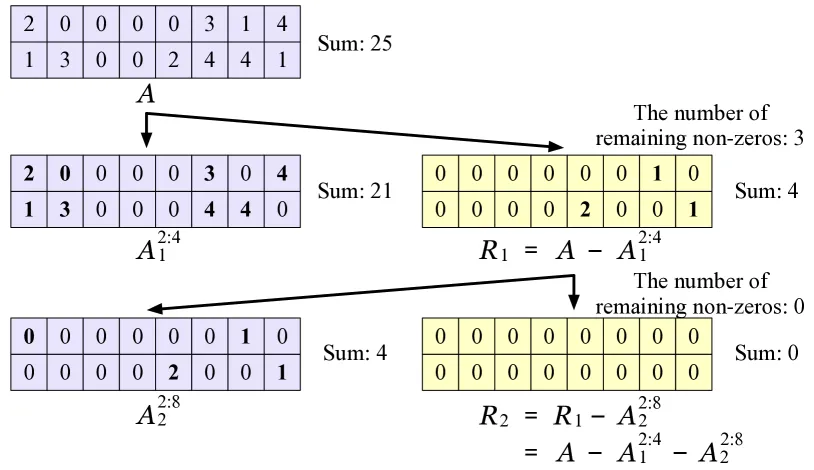

TASD分解示例

以一个 2×8 的矩阵 A 为例（37.5%稀疏度）：

  • 第一项：提取 2:4 结构化稀疏视图，覆盖 70% 非零值和 84% 幅度
  • 第二项：对残差矩阵继续提取 2:8 结构化稀疏视图
  • 最终：两项之和完全覆盖原矩阵（无损近似）

2.3 与 Taylor 级数的类比

TASD 类似于 Taylor 级数：Taylor 级数用多项式近似任意函数，而 TASD 用结构化稀疏张量近似任意张量。每一项（残差结构化稀疏张量）都能提高近似的精度。

2.4 应用于矩阵乘法

利用分配律，矩阵乘法可分解为： C=A×B≃(A1s1+A2s2)×B=A1s1B+A2s2BC = A \times B \simeq (A_1^{s_1} + A_2^{s_2}) \times B = A_1^{s_1}B + A_2^{s_2}B

每个子项都是结构化稀疏矩阵乘法，可在现有结构化稀疏硬件上高效执行。

三、技术架构

3.1 系统架构概览

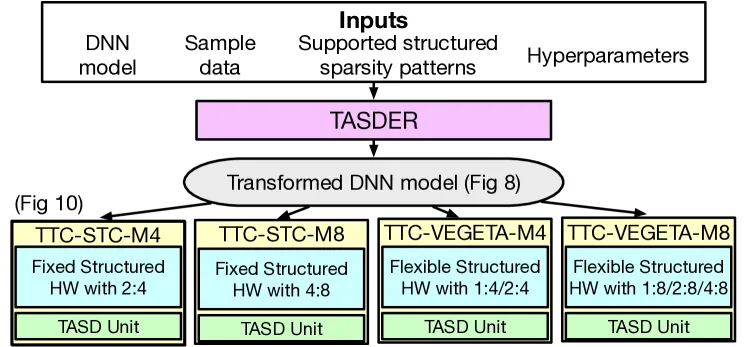

系统架构

论文提出完整的软硬件协同设计：

组件功能
TASDER软件框架，搜索每层的最优TASD配置
TASD-W对权重应用TASD（离线预处理）
TASD-A对激活值应用TASD（运行时动态分解）
TTC (TASD Tensor Core)在现有结构化稀疏加速器上的硬件扩展

3.2 TASDER 优化器

TASDER 接收以下输入：

  • DNN 模型
  • 样本数据（用于校准）
  • 目标硬件信息（支持的结构化稀疏模式）
  • 超参数

输出每层的 TASD 配置，满足约束： Topt=arg⁡min⁡T(Latency(MT))T_{opt} = \arg\min_T (Latency(M_T)) s.t. Accuracy(MT)≈Accuracy(Moriginal)\text{s.t. } Accuracy(M_T) \approx Accuracy(M_{original})

3.3 权重稀疏加速 (TASD-W)

  • 权重是静态的，TASD 可离线预处理
  • 采用贪心算法搜索最优配置
  • 优先选择丢弃非零元素最少的配置
  • 支持逐层自适应配置

3.4 激活值稀疏加速 (TASD-A)

  • 激活值是动态生成的，需要运行时分解
  • 在 ReLU 层后插入 TASD 层
  • 使用校准数据集收集每层稀疏度统计
  • 支持非 ReLU 激活函数（如 GeLU, Swish）的”伪密度”方法

3.5 硬件设计

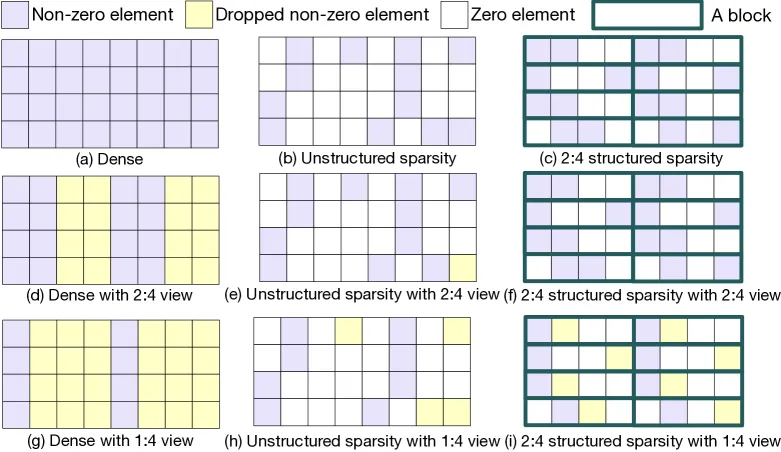

不同稀疏模式

论文基于 VEGETA 架构提出 TTC-VEGETA：

  • 支持 1:8, 2:8, 4:8 三种基础结构化稀疏模式
  • 通过 TASD 可支持 7 种 N:8 模式（见下表）
  • 仅需增加 2% 的芯片面积（TASD单元）
稀疏模式TASD 级数
1:81:8 (1项)
2:82:8 (1项)
3:82:8 + 1:8 (2项)
4:84:8 (1项)
5:84:8 + 1:8 (2项)
6:84:8 + 2:8 (2项)
7:8- (需3项，实践中少用)

四、核心创新

4.1 创新点总结

创新点描述
TASD 方法首次提出用结构化稀疏张量级数近似非结构化稀疏张量
TASDER 框架自动搜索逐层最优 TASD 配置的软件框架
硬件扩展在现有结构化稀疏加速器上的低开销架构扩展
分解感知数据流优化的数据复用策略，最小化分解开销

4.2 与现有方案对比

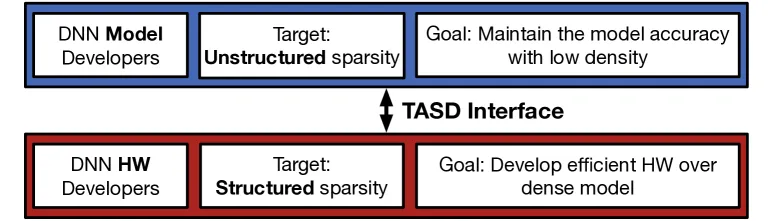

TASD接口

硬件类型密集权重非结构化稀疏权重结构化稀疏权重密集激活非结构化稀疏激活面积开销
密集加速器✓✗✗✓✗低
非结构化稀疏加速器✗✓✓✗✓高(32-38%)
结构化稀疏加速器✓✗✓✓✗低
TASD (本文)✓✓✓✓✓低(~2%)

4.3 关键优势

  1. 无需微调：直接加速现成的密集和稀疏 DNN 模型
  2. 硬件无关：TASDER 可适配不同结构化稀疏硬件
  3. 低面积开销：仅需 ~2% 额外芯片面积
  4. 双向支持：同时支持权重和激活值稀疏加速

五、实验结果

5.1 实验设置

硬件设计稀疏支持
TC (密集基线)无
DSTC (非结构化稀疏)非结构化
TTC-STC-M42:4 (TASD 1项)
TTC-STC-M84:8 (TASD 1项)
TTC-VEGETA-M41:4, 2:4 (1项) + 3:4 (2项)
TTC-VEGETA-M81:8, 2:8, 4:8 (1项) + 3:8, 5:8, 6:8 (2项)

5.2 EDP 性能对比

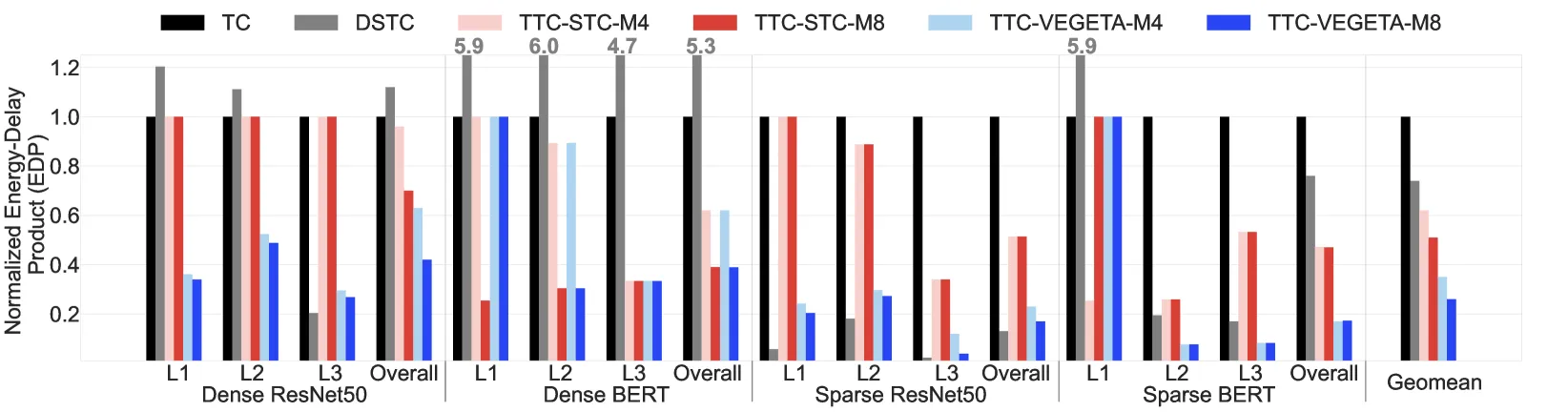

EDP结果

工作负载TTC-VEGETA-M8 EDP改善TTC-STC-M4 EDP改善
Dense ResNet5058%4%
Dense BERT61%32%
Sparse ResNet5083%49%
Sparse BERT82%53%

关键发现：

  • TTC-VEGETA-M8 在所有工作负载上均显著改善 EDP
  • 即使只支持单一 2:4 模式，TTC-STC-M4 也能获得显著收益
  • DSTC 在密集模型上甚至会降低性能（+12% 和 +167% EDP）

5.3 延迟和能耗分析

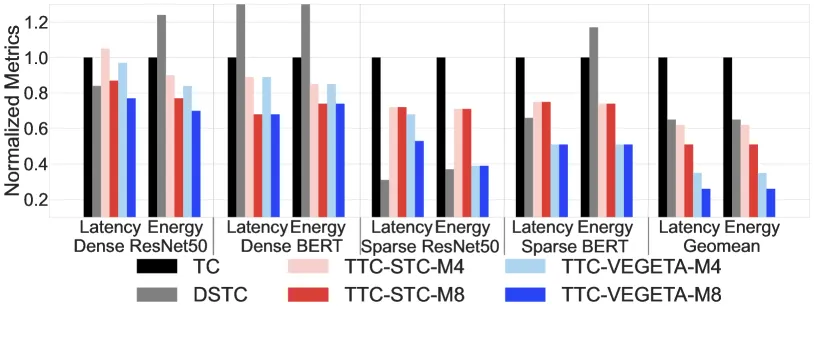

延迟能耗

  • TTC-VEGETA-M8 在所有工作负载上能效最高
  • 仅在 Sparse ResNet50 上比 DSTC 慢 22%（但能效更优）
  • 考虑面积开销，TASD 提供了更好的整体权衡

5.4 计算量减少

模型类型MAC 减少比例
稀疏 ResNet/VGG 系列 (TASD-W)~49%
密集 CNN/Transformer (TASD-A)~32%

5.5 面积和能耗开销

指标数值
TASD 单元面积开销≤2% (相比所有PE)
分解感知数据流能耗节省55% (相比密集TC)

5.6 逐层 vs 全网络 TASD

逐层自适应 TASD 显著优于全网络统一配置：

  • Sparse ResNet50: EDP 改善从 75% 提升到 83%
  • 通过调整超参数 α 控制近似的激进程度

六、相关工作

6.1 需要微调的方案

方法特点与TASD的关系
DominoSearch搜索逐层 N:M 稀疏模式正交，可结合
Optimal N:M训练时强制结构化模式正交，可结合
DopingKronecker 乘积改善模型质量不同目标

6.2 无需微调的方案

方法特点局限性
SparseTIR可组合的稀疏编译格式未考虑结构化稀疏硬件加速
Channel Permutation通道置换恢复精度需要额外处理

6.3 硬件加速方案

类别代表工作面积开销灵活性
非结构化稀疏SCNN, SIGMA, DSTC32-38%高
结构化稀疏STA, NV-STC, VEGETA低低
TASD (本文)TTC-VEGETA~2%高

七、总结

7.1 主要贡献

  1. 首次提出 TASD 方法：桥接非结构化稀疏 DNN 和结构化稀疏硬件的鸿沟
  2. TASDER 软件框架：自动搜索逐层最优分解配置
  3. 低开销硬件扩展：在现有结构化稀疏加速器上仅需 ~2% 面积开销
  4. 显著性能提升：EDP 改善最高 83%，平均 74%，实际系统加速最高 39%

7.2 核心价值

  • 对模型开发者：保持非结构化稀疏的灵活性，无需关心硬件约束
  • 对硬件设计师：维持结构化稀疏的高效性，无需支持复杂的非结构化模式
  • 对系统整体：在不微调的情况下加速现成的密集和稀疏模型

7.3 局限性与未来方向

  • 当前仅针对推理，训练阶段的 TASD 应用有待探索
  • 非 ReLU 激活函数（GeLU, Swish）的”伪密度”方法精度有限
  • 7:8 等高密度模式需要 3 项 TASD，实际应用受限
  • 与通道置换等正交技术的结合有望进一步提升精度

八、参考资源

8.1 论文链接

8.2 关键图表

图表说明文件
Figure 1不同稀疏利用流程对比fig1-sparse-flows.png
Figure 2不同稀疏模式和视图fig2-sparsity-patterns.png
Figure 3TASD 接口示意fig3-tasd-interface.png
Figure 4TASD 分解示例fig4-tasd-example.png
Figure 5丢弃非零元素分析fig5-dropped-nonzeros.png
Figure 6矩阵乘法误差分析fig6-matmul-error.png
Figure 7系统架构概览fig7-system-overview.png
Figure 14EDP 性能对比fig14-edp-results.png
Figure 15延迟和能耗分析fig15-latency-energy.png

8.3 相关项目

  • Sparseloop: 稀疏张量加速器建模框架
  • SparseZoo: 预训练稀疏模型库
  • VEGETA: 结构化稀疏张量加速器架构

8.4 引用格式

@article{jeong2024enabling,
  title={Enabling Unstructured Sparse Acceleration on Structured Sparse Accelerators},
  author={Jeong, Geonhwa and Tsai, Po-An and Bambhaniya, Abhimanyu R. and Keckler, Stephen W. and Krishna, Tushar},
  journal={arXiv preprint arXiv:2403.07953},
  year={2024}
}
