Scaling Rectified Flow Transformers for High-Resolution Image Synthesis：Stable Diffusion 3 技术解析

一、论文概述

项目	内容
标题	Scaling Rectified Flow Transformers for High-Resolution Image Synthesis
作者	Patrick Esser, Sumith Kulal, Andreas Blattmann, Rahim Entezari, Jonas Müller, …, Robin Rombach（共 17 人）
机构	Stability AI
论文	https://arxiv.org/abs/2403.03206
发布	2024-03-05（ICML 2024，SD3 技术报告）
模型	Stable Diffusion 3（最大 8B 参数，depth=38）

SD3 是 Rectified Flow（RF）+ Transformer 路线的集大成者。它一方面用改进的时间步采样让 RF 首次在大规模高分辨率文生图上决定性地超越传统扩散公式；另一方面提出多模态 MM-DiT 架构（图文双流独立权重 + 联合注意力），显著提升文本理解、排版（typography）与人类偏好评分。8B 模型在 Parti-prompts 上超越 DALL·E 3、Midjourney、Ideogram 等 SOTA。

二、核心思想

问题定义

Rectified Flow（RF） 用直线连接数据与噪声，理论性质优良、概念简洁，但此前尚未在实践中被确立为标准——已有优势多限于小/中规模的类别条件模型。SD3 要回答两个问题：

在大规模高分辨率文生图上，RF 是否真能超越成熟的扩散公式（LDM-Linear、EDM 等）？如何改进 RF 训练？
如何设计能同时处理文本 + 图像两种模态、且可预测扩展（scaling）的 Transformer 骨干？

解决方案概述

改进 RF 时间步采样：RF 损失对所有时间步均匀训练，但中间时间步的速度预测目标 $\epsilon-x_0$ 最难。SD3 用 logit-normal 分布对中间步加权，显著提升性能；
MM-DiT 架构：图文两模态使用独立的权重集（相当于两个 Transformer），但在注意力时拼接序列联合计算，实现双向信息流；
一系列工程改进：QK-RMSNorm 稳定高分辨率混合精度训练、分辨率相关的时间步偏移、16 通道 VAE、三文本编码器、合成 caption、DPO 对齐；
可预测扩展：验证损失随模型规模与训练步数平滑下降，且与 GenEval / 人类偏好强相关，无饱和迹象。

8B 模型高分辨率采样

Figure 1：8B rectified flow 模型的高分辨率样本，展示排版、精确 prompt 遵循、空间推理、细节与多样风格。

三、技术架构

3.1 流轨迹公式与统一视角

生成模型将噪声 $\epsilon\sim\mathcal{N}(0,I)$ 通过前向路径 $z_t=a_t x_0 + b_t\epsilon$ 连接数据 $x_0$ 。不同公式对应不同 $a_t,b_t$ ：

Rectified Flow（本文主力）——直线路径：

$z_t=(1-t)x_0+t\epsilon \tag{13}$

网络直接参数化速度 $v_\Theta$ ，对应 CFM 损失权重 $w_t^{\mathrm{RF}}=\frac{t}{1-t}$ 。

其它对比公式：

EDM： $z_t=x_0+b_t\epsilon$ ， $b_t=\exp F_\mathcal{N}^{-1}(t|P_m,P_s^2)$ ，F-预测；
Cosine： $z_t=\cos(\frac{\pi}{2}t)x_0+\sin(\frac{\pi}{2}t)\epsilon$ ；
(LDM-)Linear：方差保持调度 $b_t=\sqrt{1-a_t^2}$ （DDPM/LDM 的 $\beta$ 调度）。

3.2 定制 SNR 采样器（核心创新之一）

RF 损失对 $t\in[0,1]$ 均匀训练，但中间时间步预测最难（ $t=0$ 时最优预测是 $p_1$ 均值， $t=1$ 时是 $p_0$ 均值）。将 $t$ 的分布从均匀 $\mathcal{U}(t)$ 改为密度 $\pi(t)$ 等价于加权损失：

$w_t^\pi=\frac{t}{1-t}\pi(t) \tag{18}$

Logit-Normal 采样（最优选择）——对中间步加权：

$\pi_{\mathrm{ln}}(t;m,s)=\frac{1}{s\sqrt{2\pi}}\frac{1}{t(1-t)}\exp\!\Big(-\frac{(\mathrm{logit}(t)-m)^2}{2s^2}\Big) \tag{19}$

其中 $\mathrm{logit}(t)=\log\frac{t}{1-t}$ ，位置参数 $m$ 可将训练偏向数据（ $m<0$ ）或噪声（ $m>0$ ），尺度参数 $s$ 控制宽度。实践中采样 $u\sim\mathcal{N}(m,s)$ 再经 logistic 函数映射。

Mode Sampling with Heavy Tails：logit-normal 在端点 0/1 处密度为零，作者另设计在 $[0,1]$ 上严格正密度的分布作对照。

RF 采样效率

Figure 3：Rectified Flow 采样高效——步数减少时性能下降幅度小于其它公式。25 步以上仅 rf/lognorm(0.00,1.00) 与 eps/linear 竞争。

采样器分布

Figure 11：mode（左）与 logit-normal（右）分布，用于对采样偏置。

3.3 多模态扩散骨干 MM-DiT（核心创新之二）

基于 DiT，但 DiT 仅处理类别条件。SD3 的 MM-DiT：

条件来源：

timestep $t$ 与 pooled 文本表示 $c_\mathrm{vec}$ （CLIP-L + CLIP-G 池化）→ 送入 modulation 机制（类 adaLN）；
序列文本表示 $c_\mathrm{ctxt}$ （因池化只保留粗粒度信息，需序列级信息）→ 拼入 token 序列。

序列构造：

图像潜表示 $x\in\mathbb{R}^{h\times w\times c}$ 做 $2\times2$ patch + 位置编码，得长度 $\frac12 h\cdot\frac12 w$ 的序列；
文本编码 $c_\mathrm{ctxt}$ 嵌入到相同维度；
两序列拼接后经调制注意力 + MLP。

双流独立权重：文本与图像使用两套独立权重（等价于两个独立 Transformer），但在注意力操作时联合序列——各自在自己空间工作，同时考虑对方。

文本流(c)                             图像流(x)
  │ LayerNorm + Mod(α_c,β_c)            │ LayerNorm + Mod(α_x,β_x)
  │ Linear→Q,K,V (可选 RMSNorm Q/K)     │ Linear→Q,K,V (可选 RMSNorm Q/K)
  └──────────┐              ┌───────────┘
             ▼              ▼
        [拼接 Q,K,V 联合注意力 Attention]
             │              │
  ┌──────────┘              └───────────┐
  │ Linear + gate γ_c  残差             │ Linear + gate γ_x  残差
  │ LayerNorm + Mod(δ_c,ε_c) + MLP      │ LayerNorm + Mod(δ_x,ε_x) + MLP
  │ + gate ζ_c 残差                     │ + gate ζ_x 残差
（y = timestep + pooled text 经 SiLU→Linear 产生各调制参数）

规模参数化：以深度 $d$ （注意力块数）参数化，隐藏维 $=64d$ （MLP 扩展至 $4\cdot64d$ ），注意力头数 $=d$ 。8B 模型 $d=38$ 。

3.4 关键工程改进

QK-Normalization（稳定高分辨率训练）：高分辨率微调时混合精度训练会发散（注意力 logit 无界增长导致熵坍塌，且出现在网络最后几个 block）。SD3 在 MM-DiT 两条流的 Q、K 上加 可学习尺度的 RMSNorm，配合 AdamW $\epsilon=10^{-15}$ ，实现 bf16-mixed 稳定训练。

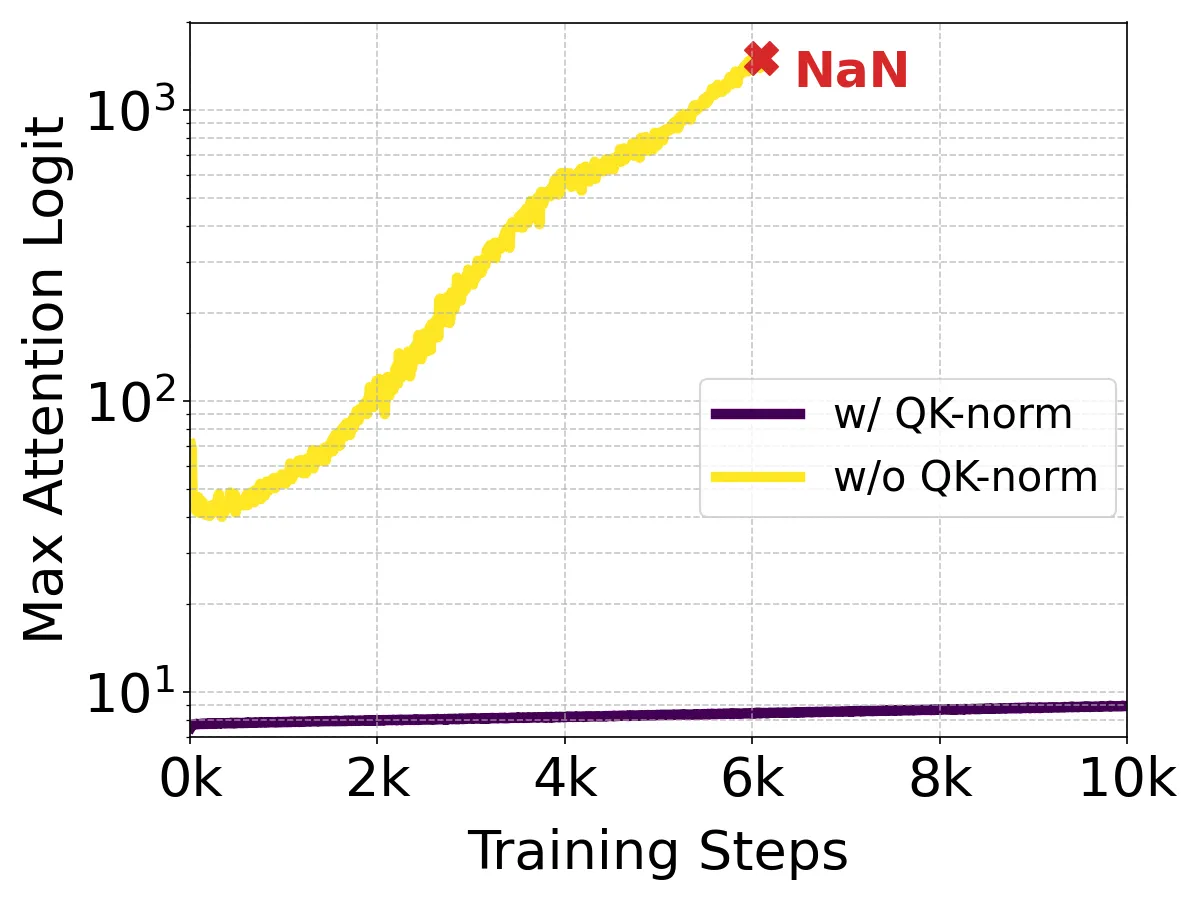

QK-Norm 效果

Figure 5：QK-normalization 防止注意力 logit 增长不稳定（左）及熵坍塌（右）。

分辨率相关的时间步偏移：高分辨率像素多，需更多噪声才能破坏信号。对 $n$ 像素的常数图像，恢复不确定性 $\sigma(t,n)=\frac{t}{1-t}\sqrt{1/n}$ ——分辨率翻倍不确定性减半。因此从分辨率 $n$ 迁移到 $m$ 时按下式偏移时间步：

$t_m=\frac{\sqrt{m/n}\,t_n}{1+(\sqrt{m/n}-1)t_n} \tag{23}$

等价于 log-SNR 偏移 $\log\frac{n}{m}$ ： $\lambda_{t_m}=\lambda_{t_n}-2\log\alpha$ ，其中 $\alpha=\sqrt{m/n}$ 。人类偏好研究显示 $\alpha>1.5$ 明显更优，1024×1024 训练/采样均用 $\alpha=3.0$ 。

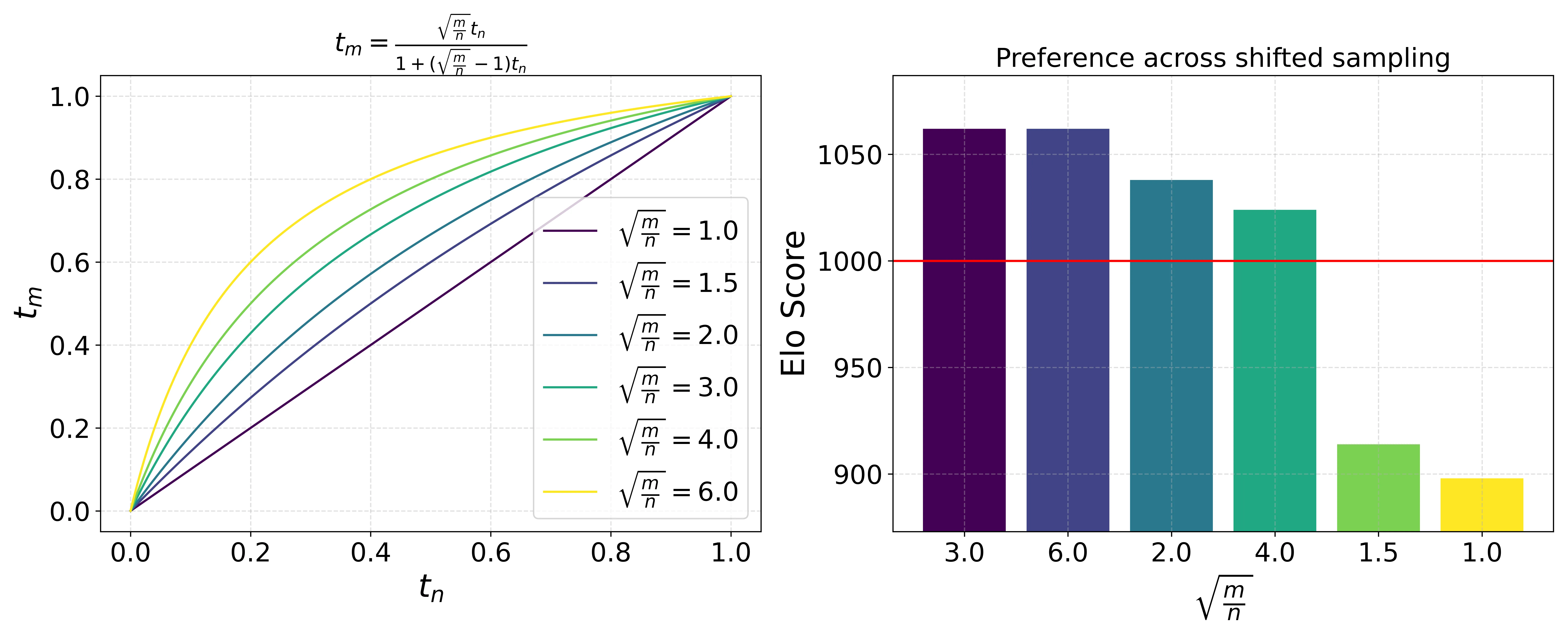

时间步偏移

Figure 6：高分辨率下的时间步偏移。 $\sqrt{m/n}=3.0$ （下）比 1.0（上）质量显著更好。

16 通道 VAE：VAE 重建质量是图像质量上界。增加潜通道数 $d$ 显著提升重建，但需更大模型容量匹配。 $d=16$ 在 $d\ge22$ 时相比 8 通道差距可忽略，故最终选 16 通道（下采样因子 8）。

三文本编码器：CLIP-L/14 + CLIP-G/14 + T5-XXL。训练时各自独立 dropout（46.3%），推理可用任意子集。移除 T5 对多数 prompt 影响小，但复杂/长文本、精确排版时 T5 重要。

T5 影响

Figure 9：T5 对涉及大量细节或长文本的复杂 prompt（第 2、3 行）很重要。

DPO 对齐：1024 训练后用 Direct Preference Optimization 微调——不改整模型，而是为所有线性层加 rank-128 LoRA，2B/8B 分别微调 4k/2k 步。

四、核心创新

创新点	说明	依据
Logit-Normal 时间步采样	对中间时间步加权，让 RF 首次全面超越扩散公式	式(18)(19)，61 种公式大规模对比
MM-DiT 双流架构	图文独立权重 + 联合注意力，双向信息流	图 2；提升文本理解/排版/偏好
QK-RMSNorm	稳定高分辨率 bf16-mixed 训练，避免熵坍塌	图 5
分辨率相关时间步偏移	高分辨率需更多噪声，log-SNR 偏移 $\log(n/m)$	式(23)， $\alpha=3.0$
16 通道 VAE	提升重建上界，配合大模型容量	图 10，Table 3
可预测 scaling	验证损失平滑下降且与评测强相关，无饱和	图 8

五、实验结果

5.1 RF 公式对比（61 种）

在 ImageNet 和 CC12M 上训练 61 种公式，用非支配排序按 CLIP + FID 在 24 种设置下排名求平均：

rf/lognorm(0.00, 1.00) 一致取得优良排名，超越均匀采样的 RF 及此前的 LDM-Linear（eps/linear）；
仅改进时间步采样的 RF 变体优于 LDM-Linear；
rf/lognorm 在多指标多数据集上稳健（少步/多步均衡）。

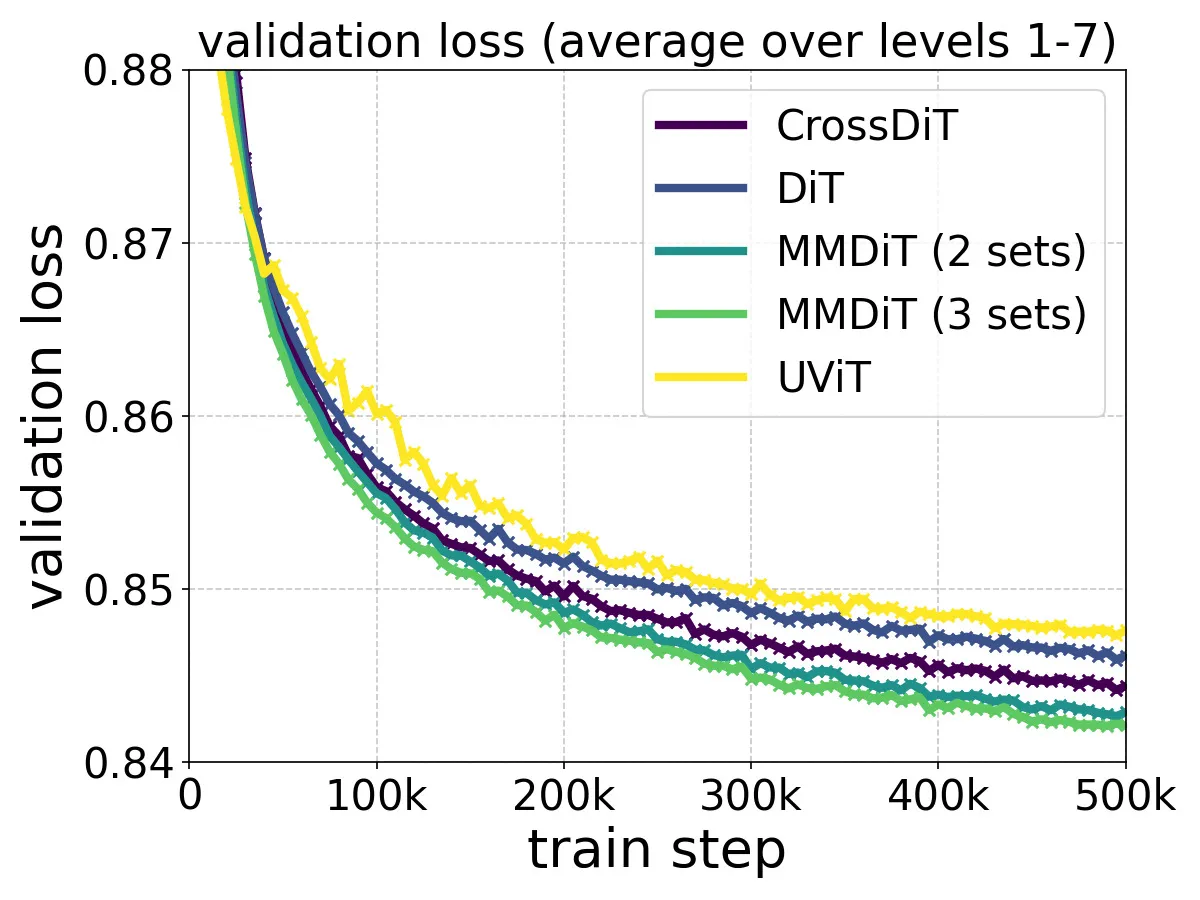

架构对比

Figure 4：DiT、CrossDiT、UViT、MM-DiT 训练动态对比——MM-DiT 收敛最优。

5.2 Scaling 研究

图像：batch 4096，256² 训 500k 步， $2\times2$ patch，CoCo 验证损失。视频：从图像权重出发 + 2× 时序 patch + 时空全注意力，Kinetics 验证。

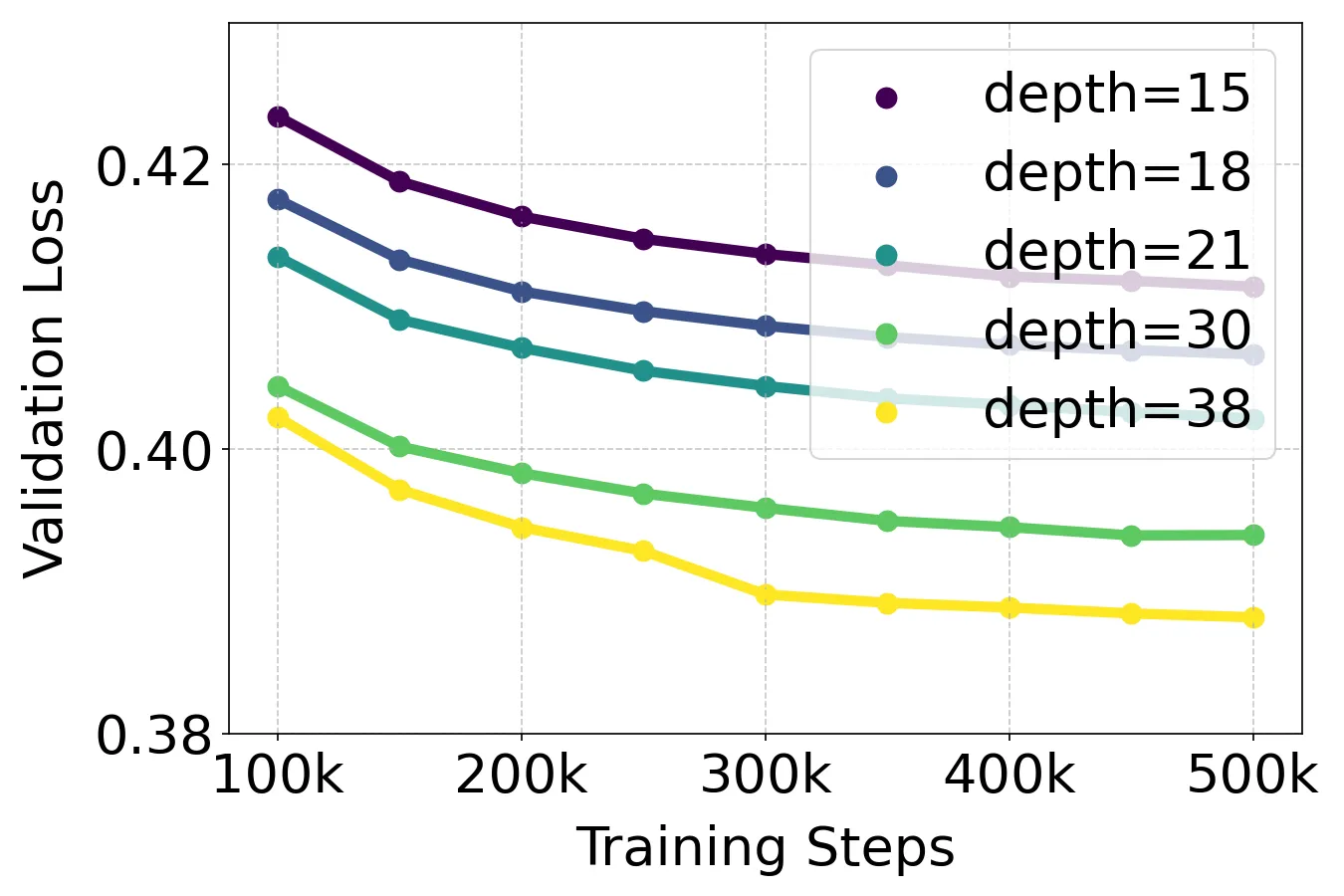

Scaling

Figure 8：验证损失随模型规模与训练步数平滑下降（上），且与 GenEval、人类偏好、T2I-CompBench 强相关（下），图像与视频皆然，无饱和。

结论：验证损失是模型性能的简单通用度量；扩展到 8B 参数、 $5\times10^{22}$ 训练 FLOPs 仍无饱和。

5.3 与 SOTA 对比

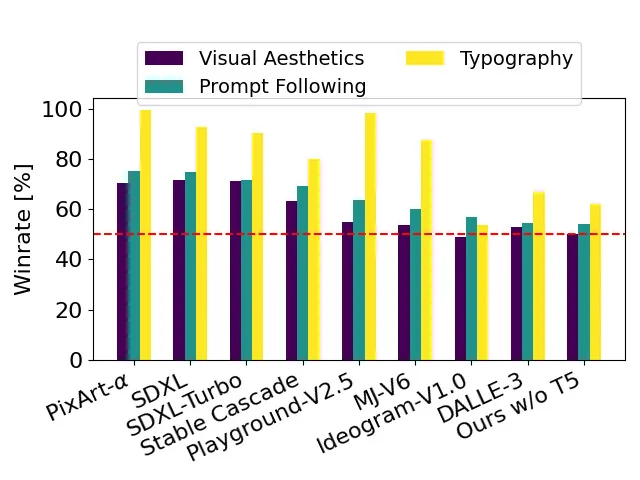

人类偏好

Figure 7：8B 模型在 Parti-prompts 上于视觉质量、prompt 遵循、排版生成三方面对比闭源与开源 SOTA 均占优。

$d=38$ （8B）模型在 Parti-prompts 人类偏好评测（视觉美学 / prompt 遵循 / 排版生成）超越 DALL·E 3、Ideogram、SDXL、PixArt-α、Würstchen 等；
GenEval（Table 5）：最大模型在多数类别领先，总分超越 DALL·E 3（当前 prompt 理解 SOTA）；
合成 caption（50/50 CogVLM 合成 + 原始）比纯原始 caption 明显提升 GenEval（Table 4）。

六、总结

核心贡献

改进 RF 训练：提出 logit-normal 等定制 SNR 采样器，通过 61 种公式的大规模研究证明改进后的 RF 在高分辨率文生图上决定性超越成熟扩散公式；
MM-DiT 架构：图文双流独立权重 + 联合注意力，显著提升文本理解、排版与人类偏好；
系统工程：QK-RMSNorm、分辨率相关时间步偏移、16 通道 VAE、三文本编码器、合成 caption、DPO 对齐；
可预测 scaling：验证损失平滑下降且强相关于综合评测，8B 模型达 SOTA，并承诺开源数据、代码与权重。

技术影响

SD3 确立了 Rectified Flow + MM-DiT 为现代文生图/文生视频的主流范式，其 MM-DiT 双流设计与 logit-normal 采样被 Flux、SD3.5、以及众多视频生成模型继承。它把 Flow Matching / Rectified Flow 的理论优势真正兑现为大规模生产级模型。

局限性

QK-Norm 并非通用配方，需按训练设置调整；
T5-XXL 显存开销大（推理可裁剪但复杂 prompt 会掉点）；
CFG 仍需双次前向，采样成本翻倍。

七、参考资源

论文：https://arxiv.org/abs/2403.03206
相关：Rectified Flow (Liu et al. 2022)、Flow Matching (Lipman et al. 2023，docs/2210.02747-flow-matching.md)、DiT (Peebles & Xie，docs/2212.09748-dit.md)、LDM (Rombach et al. 2022)、EDM (Karras et al. 2022)
