ES-MoE: Scaling Beyond the GPU Memory Limit for Large Mixture-of-Experts Model Training

一、论文概述

项目	内容
标题	Scaling Beyond the GPU Memory Limit for Large Mixture-of-Experts Model Training
作者	Yechan Kim*, Hwijoon Lim*, Dongsu Han
机构	KAIST (Kim Jaechul Graduate School of AI & School of Electrical Engineering)
论文	https://arxiv.org/abs/2402.09624
代码	https://github.com/kaist-ina/es-moe
会议	ICML 2024
许可	PMLR 235

二、核心思想

问题定义

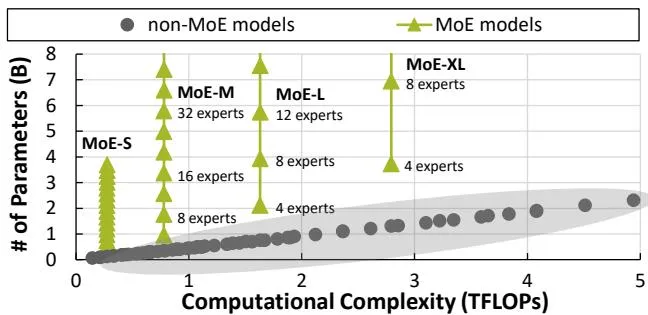

Mixture-of-Experts (MoE) 模型通过增加专家数量来提升模型性能，但不增加计算复杂度。然而，扩展专家数量面临三个关键挑战：

1. GPU内存限制：现有框架（FairSeq、Tutel、DeepSpeed-MoE）要求所有专家同时加载到GPU内存，增加专家需要更多GPU
2. 负载不均衡：专家数量增加导致token分布更不均匀，造成straggler问题和零填充浪费
3. 计算效率低下：batched matrix multiplication需要大型dispatch mask，限制batch size

例如，训练MoE-L（8专家）只需4个A100 GPU，但扩展到128专家需要52个GPU。

解决方案概述

本文提出ES-MoE，一种高效扩展MoE训练的方法：

1. 专家卸载：将专家参数和优化器状态卸载到主机内存/SSD
2. 流水线专家处理：重叠GPU-CPU通信与GPU计算
3. 动态专家放置：基于token负载动态平衡GPU间的专家分配

三、技术架构

整体框架图

ES-MoE的核心设计包括三个组件：

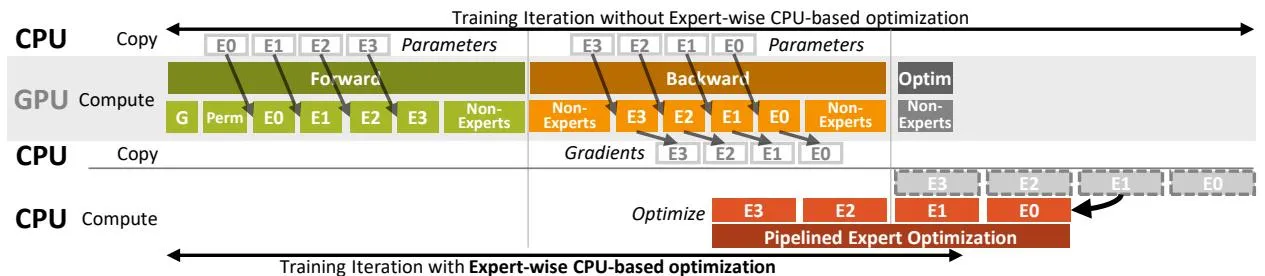

专家级卸载与处理

关键挑战：专家放置只能在gating network执行后确定，导致上传延迟可能导致GPU停顿。

解决方案：

• 将token permutation阶段与第一个专家的上传重叠
• 后续专家顺序处理，确保专家计算和上传并发进行
• 专家级CPU优化：每个专家完成backward pass后立即启动优化器

内存节省：

• 不使用batched matrix multiplication，避免创建大型dispatch mask
• 顺序分配token到目标专家，节省大量内存
• 例如：训练MoE-L时支持8倍更大的microbatch，吞吐量提升3.1倍

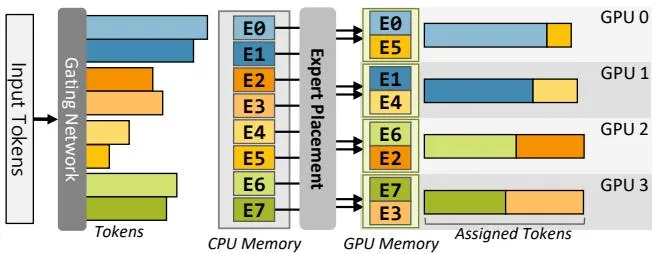

动态专家放置

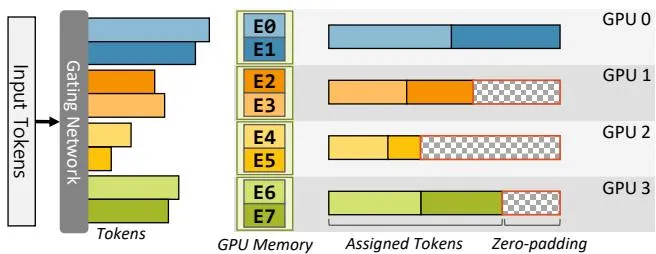

问题：传统方法中专家静态固定在GPU上，token分布随时间变化导致负载不均衡。

解决方案：

• 基于gating network输出，动态决定专家在GPU上的放置
• 使用贪心调度算法（4近似）平衡GPU间的token负载
• 算法复杂度：O(mlog n + mlog m)，运行时间 < 2.69 μs

核心公式：

最小化makespan调度问题： $\min \max_{i=1}^{k} \sum_{j \in S_i} p_j$

其中 $S_i$ 是分配给GPU $i$ 的专家集合，$p_j$ 是专家 $j$ 的处理时间。

贪心算法近似比为 $\frac{4}{3} - \frac{1}{3k}$。

自适应卸载

根据专家数量和GPU内存容量自动选择最优策略：

1. GPU only：所有专家适合GPU内存时，仅消除零填充
2. Expert pinning：将25%高频专家固定在GPU上，减少I/O
3. SSD offloading：使用LRU缓存策略和预取，扩展到SSD存储

四、核心创新

创新点	说明	理论/实验依据
专家级卸载	以单个专家为粒度进行卸载和优化	避免layer-wise卸载的OOM问题
流水线处理	重叠permutation、专家上传、计算	GPU利用率提升61.1%
动态专家放置	基于token负载动态分配专家	负载差距从102%降至15%
顺序处理	不使用batched matmul，消除dispatch mask	支持8倍更大microbatch
SSD扩展	LRU缓存+预取，支持SSD存储	扩展67倍专家数量

五、实验结果

可扩展性评估

ES-MoE在可扩展性方面显著优于基线：

• 5倍更多专家（仅主机内存）
• 67倍更多专家（使用4TB SSD）
• 成功训练29B参数MoE-L模型，仅需4个GPU

训练吞吐量

专家数	模型	参数量	Zero-OffloadE	FairSeq	Tutel	ES-MoE	加速比
8	MoE-S	521M	46321	82631	123152	163217	3.52x
8	MoE-M	1.76B	18784	27772	57605	65352	3.48x
8	MoE-L	3.93B	8677	21542	25526	38173	4.40x
16	MoE-S	974M	24469	60142	96314	158904	6.49x
32	MoE-S	1.88B	12847	47088	76776	148673	11.6x
64	MoE-S	3.70B	6702	31644	55124	117150	17.5x

• 相比Zero-OffloadE提升最多11.6倍
• 相比MoE专用框架提升最多3.16倍

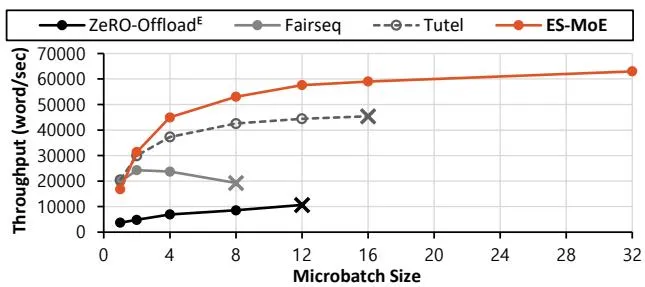

Microbatch大小影响

ES-MoE支持更大microbatch（32 vs 其他框架的2-12），带来显著吞吐量提升。

负载均衡效果

动态专家放置显著改善负载均衡：

• FairSeq：最重和最轻GPU之间差距102%
• ES-MoE：差距降至15%

LLM微调

数据集	零样本准确率	微调后准确率
SST-2	51.6%	88.0%
MNLI	49.3%	78.2%
BoolQ	60.9%	68.5%

使用4个GPU在6.5小时内完成15B参数模型微调，无需牺牲精度。

六、相关工作

方向	代表工作	与ES-MoE的关系
专家并行	GShard, Switch Transformer	ES-MoE扩展专家并行到内存受限场景
卸载	ZeRO-Offload, L2L	ES-MoE实现专家级卸载而非层级卸载
负载均衡	Auxiliary loss, Token dropping	ES-MoE通过动态放置消除零填充
稀疏计算	MegaBlocks	ES-MoE不需要所有专家在GPU内存中

七、总结

核心贡献

1. 专家级卸载与流水线：实现专家粒度的卸载和优化，重叠通信与计算
2. 动态专家放置：基于token负载动态平衡GPU间的专家分配
3. 自适应卸载策略：根据模型大小自动选择GPU/主机/SSD卸载
4. 开源实现：3.3k行Python + 3.0k行C++代码

技术影响

• 可访问性：使学术研究者能在有限GPU上训练大型MoE模型
• 效率：消除零填充浪费，支持更大batch size
• 扩展性：通过SSD扩展实现近乎无限的专家数量扩展

局限性

• 专家上传延迟在某些场景下仍可能成为瓶颈
• SSD访问延迟高于主机内存，需要有效的预取策略
• 当前实现基于FairSeq框架，移植到其他框架需要额外工作

八、参考资源

• 论文：https://arxiv.org/abs/2402.09624
• 代码：https://github.com/kaist-ina/es-moe
• 会议：ICML 2024 (PMLR 235)
