Minuet: Accelerating 3D Sparse Convolutions on GPUs

一、论文概述

项目	内容
标题	Minuet: Accelerating 3D Sparse Convolutions on GPUs
作者	Jiacheng Yang, Christina Giannoula, Jun Wu, Mostafa Elhoushi, James Gleeson, Gennady Pekhimenko
机构	University of Toronto & Vector Institute, Meta, Amazon, Samsung AI Centre Toronto, CentML
论文	arXiv:2401.06145
代码	GitHub
领域	cs.DC, cs.CV, cs.LG, cs.PF

二、核心思想

问题定义

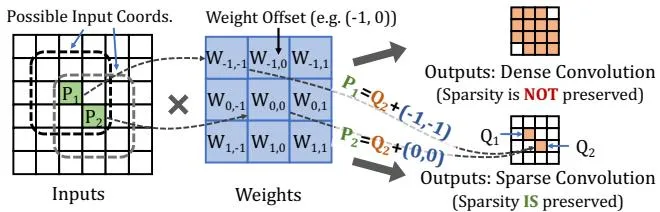

稀疏卷积（Sparse Convolution, SC）广泛用于处理天然稀疏的3D点云数据。与密集卷积不同，SC通过只允许在特定位置产生输出来保持输入点云的稀疏性。

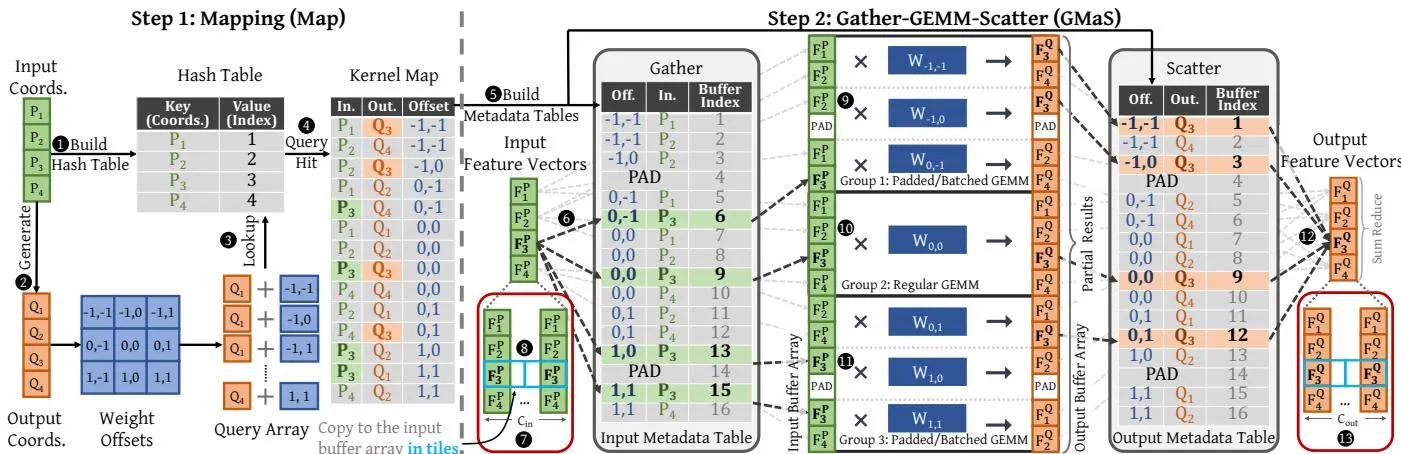

SC执行流程：

步骤	说明	现有方法问题
Map步骤	构建kernel map，存储必要的GEMM操作	哈希表导致不规则内存访问，缓存命中率低
GMaS步骤	Gather-GEMM-Scatter执行GEMM操作	固定tile大小，GEMM分组padding开销大

现有SC引擎的三大缺陷

缺陷	说明	影响
哈希表内存效率低	大量查询导致不规则全局内存访问	缓存命中率低，数据访问成本高
固定tile大小	无法适应不同SC层、数据集和GPU架构	Gather/Scatter性能次优
GEMM分组padding开销	按weight offset顺序分组，padding比例高	冗余数据访问和计算

解决方案概述

Minuet提出三个关键优化：

优化	说明	效果
分段排序双遍历二分搜索	替换哈希表，利用GPU片上缓存	Map步骤加速15.8×
自适应tile大小	轻量级自动调优Gather/Scatter的tile大小	适应不同层和架构
Padding高效GEMM分组	按GEMM大小重排后分组	减少padding和内核启动开销

三、技术架构

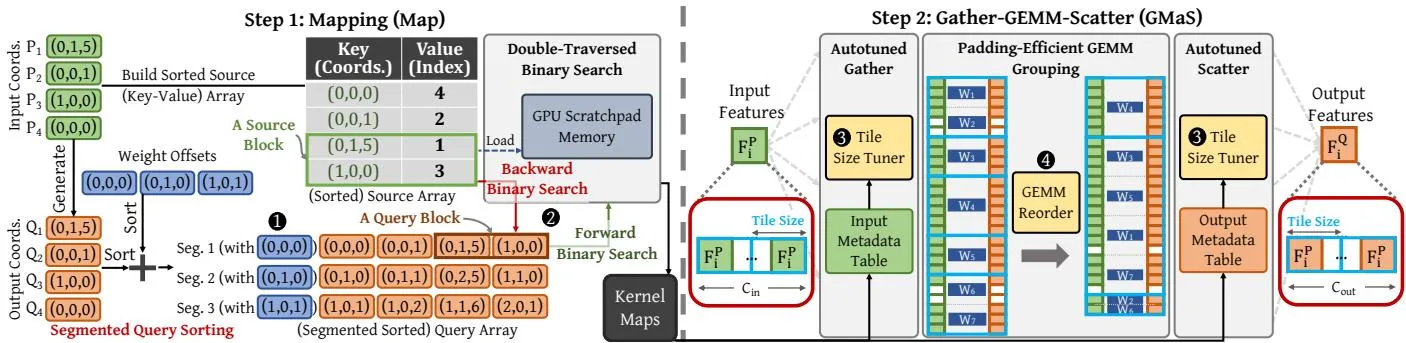

整体框架

分段排序双遍历二分搜索

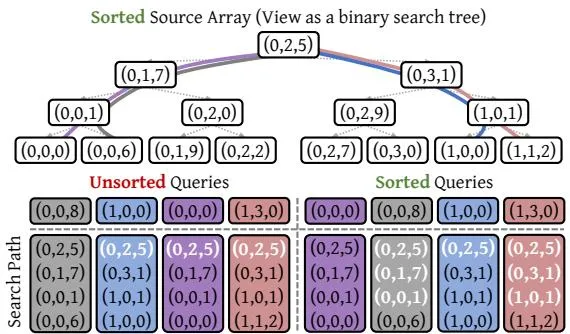

核心观察：当执行排序查询时，二分搜索可以利用连续排序查询之间的数据局部性。

算法设计：

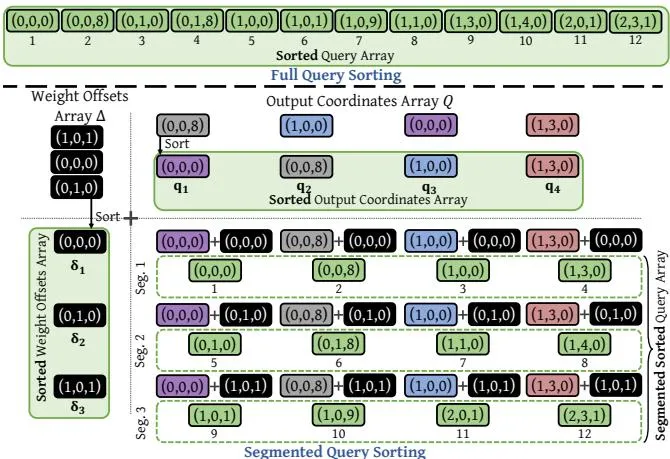

1. 分段查询排序（而非全排序）：

• 全排序：需要全局同步，开销大
• 分段排序：按weight offset分段排序，减少同步开销

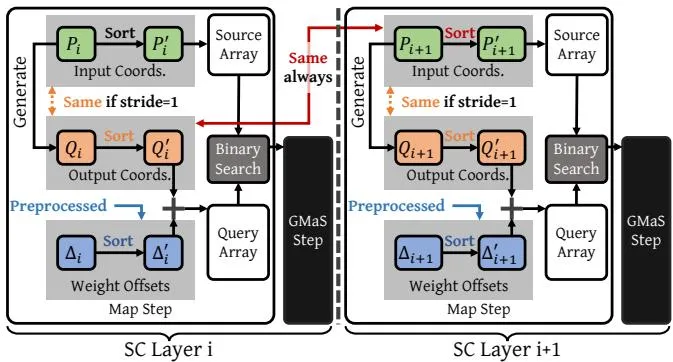

2. 排序开销优化：

• 相邻SC层的weight offset和output coordinates可复用排序结果
• 减少重复排序开销

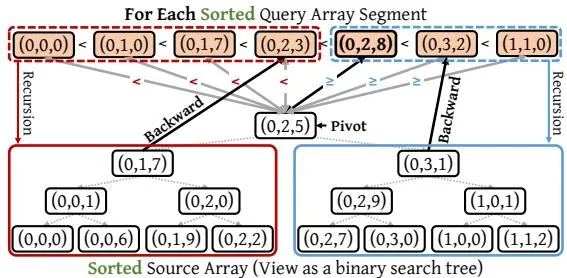

3. 反向二分搜索：

• 在源数组的每个块中，用反向搜索找到pivot在查询数组段中的下界
• 减少比较次数

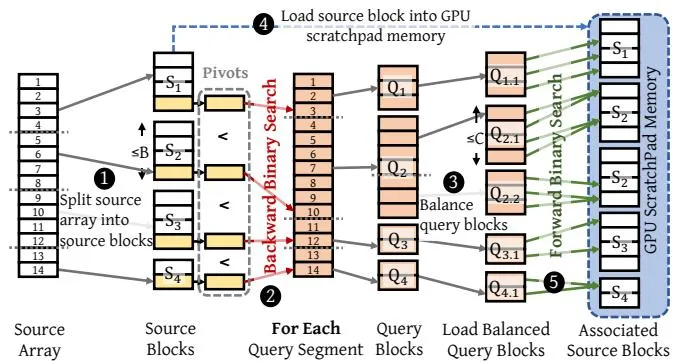

4. 双遍历执行：

• 第一遍：反向搜索，找到每个源块对应的查询段范围
• 第二遍：正向搜索，在scratchpad中执行高效二分搜索

计算复杂度：

$$W = O\left(\frac{|\mathcal{P}| \cdot |\mathcal{Q}|}{B} + |\mathcal{Q}| \cdot \log B\right)$$

配置$B = \frac{|\mathcal{P}|}{|\mathcal{Q}|} \log |\mathcal{Q}|$和$C = \sqrt{\frac{|\mathcal{Q}|}{|\mathcal{P}| \log B}} B$后，复杂度接近哈希表。

L2缓存命中率：Minuet > 95%（vs 哈希表随点数增加显著下降）。

自适应Tile大小

问题：固定tile大小（如128字节）在不同SC层、数据集和GPU架构下性能差异大。

解决方案：轻量级自动调优

• 在Gather和Scatter操作前，动态测试不同tile大小
• 选择最优tile大小适应当前层特性
• 调优开销可忽略（< 2分钟完成所有数据集）

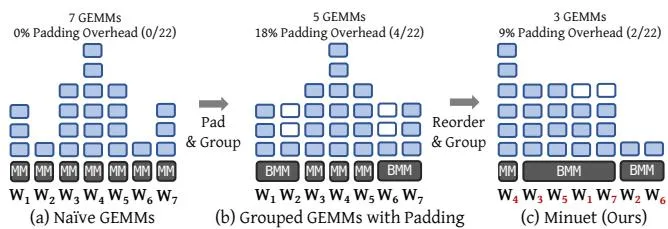

Padding高效GEMM分组

问题：按weight offset顺序分组GEMM，padding比例高（TorchSparse平均11%）。

解决方案：

1. 按GEMM操作的输入/输出特征向量大小重排weight
2. 相邻weight具有相似大小，减少padding需求
3. 排序开销 < 4%层执行时间

效果：

• Minuet padding开销：8.2%（vs TorchSparse 11%）
• Minuet GEMM内核数：7.76（vs TorchSparse 11.1）

四、核心创新

创新点	说明	理论/实验依据
分段排序二分搜索	替换哈希表，利用缓存局部性	L2命中率>95%，Map加速15.8×
双遍历搜索	反向+正向搜索减少比较	复杂度接近哈希表
自适应tile大小	动态调优Gather/Scatter	适应不同层和架构
GEMM重排分组	按大小重排后分组	padding从11%降至8.2%

五、实验结果

实验设置

配置	详情
GPU	RTX 2070, RTX 2080 Ti, RTX 3090, A100
数据集	SemanticKITTI, nuScenes, ScanNet, S3DIS, 合成数据集
网络	ResNet, UNet (MinkowskiNet, SpUNet)
基线	MinkowskiEngine, TorchSparse
指标	端到端加速比, Map步骤加速, GMaS步骤加速

端到端性能

关键结果：

对比	平均加速比	最高加速比
vs MinkowskiEngine	1.74×	2.19×
vs TorchSparse	1.74×	2.22×

关键发现：

• Minuet在所有网络、数据集和GPU架构上一致优于基线
• UNet在RTX 2070/2080 Ti/3090上接近2×加速（vs MinkowskiEngine）
• MinkowskiEngine在小通道层（ResNet）更优，TorchSparse在大通道层更优，Minuet在所有配置下最优

不同点云密度

密度范围	平均加速比	最高加速比
10^4 - 10^6 点	1.68×	1.90×

Minuet在各种输入密度下一致优于现有SC引擎。

加速分解

各优化贡献：

优化	贡献
分段查询排序	最显著（Map步骤核心优化）
反向二分搜索	减少比较次数
自适应tile大小	GMaS步骤优化
GEMM重排分组	减少padding开销

Map步骤性能

L2缓存命中率：Minuet > 95%

加速比：

对比	平均加速比	最高加速比
vs MinkowskiEngine	19.2×	26.8×
vs TorchSparse	13×	24.6×

关键发现：

• 哈希表实现的缓存命中率随点数增加显著下降
• Minuet的二分搜索提供鲁棒解决方案，性能收益在各种输入规模下保持

GMaS步骤性能

不同通道配置下的加速比：

对比	平均加速比	最高加速比
vs MinkowskiEngine	1.40×	2.38×
vs TorchSparse	1.37×	1.59×

Padding开销对比：

• Minuet：8.2% padding，7.76 GEMM内核
• TorchSparse：11% padding，11.1 GEMM内核

六、相关工作

方法类别	代表方法	特点	与Minuet的区别
SC引擎	MinkowskiEngine	小通道优化	哈希表效率低
SC引擎	TorchSparse	批量GEMM	固定tile，高padding
SC引擎	SpConv	数据局部性	未优化Map步骤
稀疏编译	UCFF, SparseTIR	编译器方法	通用性 vs 专用优化

七、总结

核心贡献

1. 分段排序双遍历二分搜索：首次在GPU SC中用二分搜索替代哈希表，Map步骤加速15.8×
2. 自适应tile大小：动态调优Gather/Scatter操作，适应不同层和架构
3. Padding高效GEMM分组：按GEMM大小重排后分组，减少padding和内核启动
4. 显著端到端加速：平均1.74×（最高2.22×）

技术影响

• 内存效率：L2缓存命中率>95%，显著减少全局内存访问
• 计算效率：减少冗余padding和GEMM内核启动
• 通用性：适用于各种点云网络、数据集和GPU架构
• 开源：代码公开可复现

局限性

1. 排序开销：虽然<4%，但在极小层上可能成为瓶颈
2. 自适应调优：需要预运行调优过程（<2分钟）
3. GEMM库依赖：仍依赖cuBLAS等外部库
4. 稀疏模式：主要针对3D点云，其他稀疏模式需适配

八、参考资源

• 论文：arXiv:2401.06145
• 代码：GitHub - Minuet
• 相关项目：MinkowskiEngine, TorchSparse, SpConv
