Striped Attention: Faster Ring Attention for Causal Transformers

一、论文概述

项目	内容
标题	Striped Attention: Faster Ring Attention for Causal Transformers
作者	William Brandon, Aniruddha Nrusimha, Kevin Qian, Zachary Ankner, Tian Jin, Zhiye Song, Jonathan Ragan-Kelley
机构	MIT CSAIL, MosaicML, MIT EECS
论文	arXiv:2311.09431
代码	开源实现
发布	2023年11月
许可	-

二、核心思想

问题定义

Ring Attention 是一种分布式注意力算法，能够通过将自注意力计算分布到多个设备上来突破单设备内存瓶颈。然而，在因果 Transformer 模型中，Ring Attention 存在严重的工作负载不均衡问题：

三角形结构：因果注意力的计算具有三角形结构（上三角被掩码）
不均衡分配：连续分块导致某些设备的工作完全被掩码，而其他设备的工作完全不被掩码
性能瓶颈：每轮迭代的延迟由最慢的设备决定，无法利用因果掩码节省计算

解决方案概述

Striped Attention 提出了一种简单的改进：

条纹分区：将 token 按模运算均匀分布到各设备（而非连续分块）
均衡工作负载：每个设备在每轮迭代中都有大约一半的计算被掩码
精确算法：不牺牲注意力计算的精确性
利用置换等变性：利用注意力计算的置换等变性确保输出正确

三、技术架构

核心公式

因果自注意力

$\operatorname{CausalAttn}(Q, K, V) = \operatorname{Softmax}(QK^\top + C)V$

其中因果掩码矩阵 $C$ ：

$C_{i,j} = \begin{cases} -\infty & \text{if } i < j \\ 0 & \text{if } i \geq j \end{cases}$

Ring Attention 工作负载

Ring Attention 中设备 $j$ 在第 $k$ 轮的工作负载：

$\operatorname{Work}_{\text{Ring}}(j, k) = \begin{cases} c^2 & \text{if } j \geq k \text{ (完全不被掩码)} \\ 0 & \text{if } j < k \text{ (完全被掩码)} \end{cases}$

其中 $c$ 是每设备的块大小。

Striped Attention 工作负载

Striped Attention 中设备 $i$ 与块 $j$ 的交互：

$\operatorname{Work}(i, j) = \begin{cases} \frac{c(c+1)}{2} & i \geq j \\ \frac{c(c-1)}{2} & i < j \end{cases}$

关键区别：每个设备的工作负载都接近 $c^2/2$ ，而非 $c^2$ 或 $0$ 。

分区策略对比

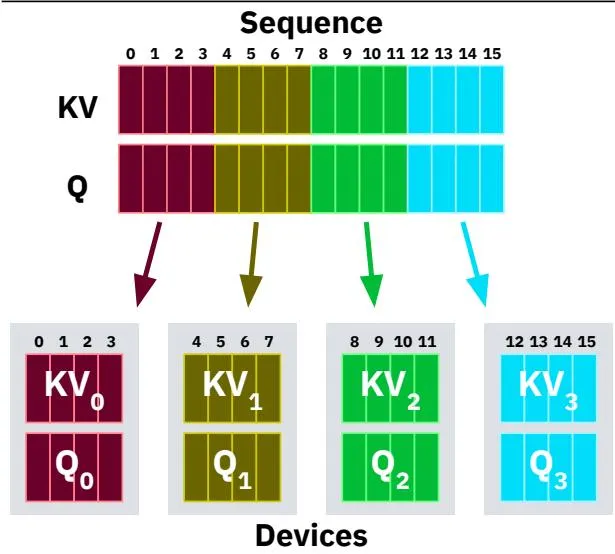

Ring vs Striped 分区

策略	分区方式	工作负载均衡
Ring Attention	连续子序列	严重不均衡
Striped Attention	条纹分布（模运算）	近似均衡

Ring Attention：设备 0 持有 token 0-3，设备 1 持有 token 4-7，…

Striped Attention：设备 0 持有 token 0, 4, 8, 12，设备 1 持有 token 1, 5, 9, 13，…

算法行为对比

Ring Attention

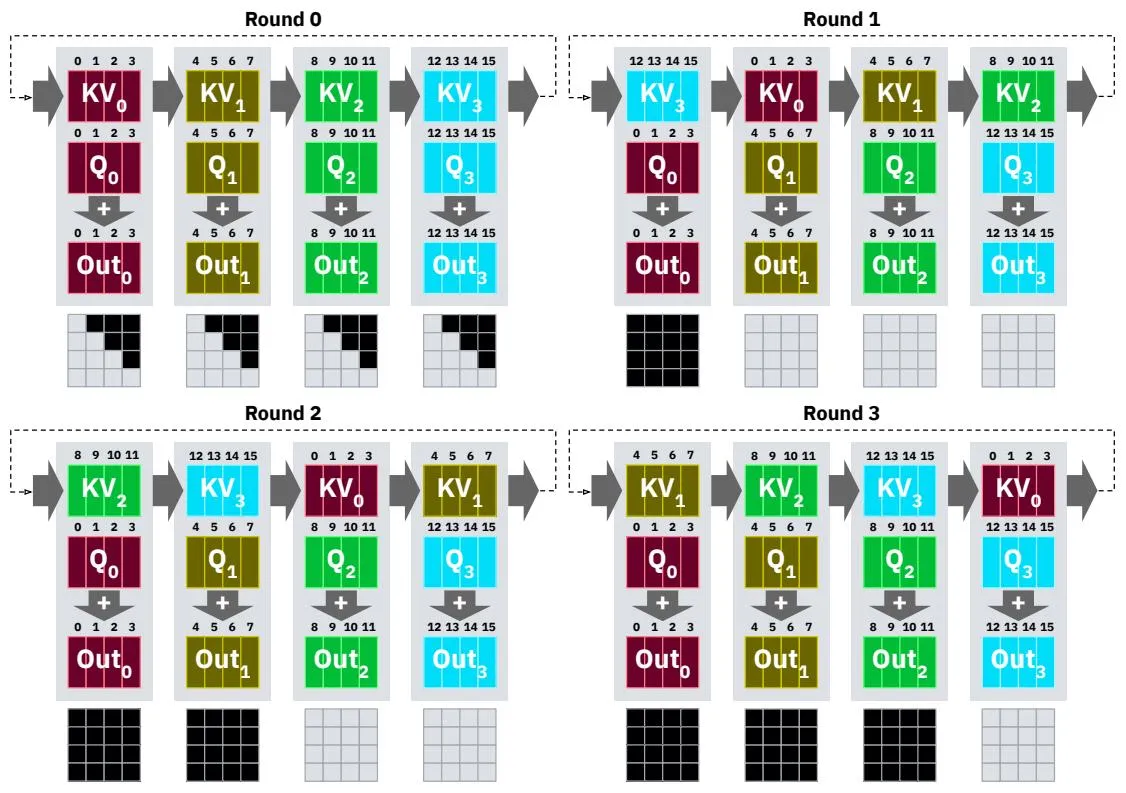

Ring Attention 行为

第 0 轮：所有设备计算对角线块（部分掩码）
第 1-3 轮：部分设备工作完全被掩码，部分完全不被掩码
问题：延迟由最慢设备决定，无法节省计算

Striped Attention

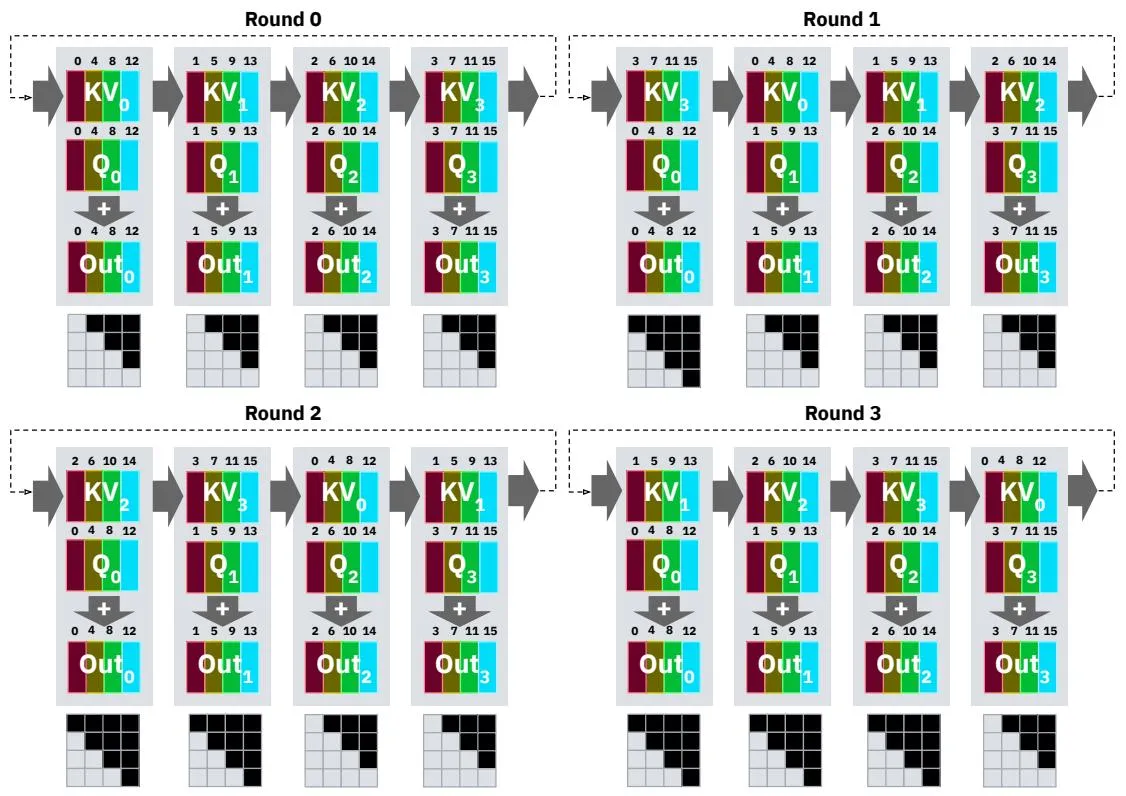

Striped Attention 行为

每轮：所有设备的工作负载都是上三角掩码
优势：每轮都可以跳过约一半的计算

GetMask 函数

Ring Attention

procedure GETMASKRINGATTENTION(j, k)
    if j < k then
        ∀x, y MASK[x, y] = -∞
    else if j = k then
        ∀x, y | y < x MASK[x, y] = -∞
    end if
end procedure

Striped Attention

procedure GETMASKSTRIPEDATTENTION(j, k)
    Initialize MASK ∈ R^(n_seq/N × n_seq/N)
    ∀x, y MASK[x, y] = 0
    if j < k then
        ∀x, y | y ≤ x MASK[x, y] = -∞
    else if j ≥ k then
        ∀x, y | y < x MASK[x, y] = -∞
    end if
    return MASK
end procedure

实现细节

分块与分瓦片

块（Block）：每设备持有的 token 子集
瓦片（Tile）：块内进一步细分的计算单元
跳过策略：如果瓦片完全被掩码，则跳过整个瓦片的计算

瓦片大小选择

平台	瓦片大小
A100 GPU	2048 queries × 4096 keys
TPU v3/v4	2048 queries × 2048 keys

位置编码处理

RoPE 等位置编码：需要对位置 ID 进行相同的条纹置换
训练目标：需要对目标 token ID 序列进行相同的置换

理论最大加速比

在极限情况下（块大小和设备数趋于无穷），Striped Attention 相对于 Ring Attention 的最大理论加速比趋近 2x。

实际限制：

瓦片粒度的跳过限制了小块大小下的加速
非注意力计算的开销
通信-计算重叠的不完美

四、核心创新

创新点	说明	理论/实验依据
工作负载均衡	识别并解决 Ring Attention 的工作负载不均衡	每设备工作从 $c^2$ 或 0 变为约 $c^2/2$
条纹分区	按模运算均匀分布 token	利用注意力的置换等变性
因果掩码优化	每轮都能跳过约一半计算	相比 Ring Attention 仅首轮可优化
精确算法	不牺牲计算精度	置换等变性保证输出正确
简单实现	仅需修改分区和掩码逻辑	易于扩展现有 Ring Attention 实现

五、实验结果

实验设置

配置	说明
GPU	8 × NVIDIA A100 80GB (NVLink)
TPU	4 × TPU v3, 16 × TPU v4
模型	1B, 3B, 7B 参数
序列长度	8K - 256K (GPU), 最高 786K (TPU)
并行配置	模型并行 1-4, 序列并行 2-8

核心结果

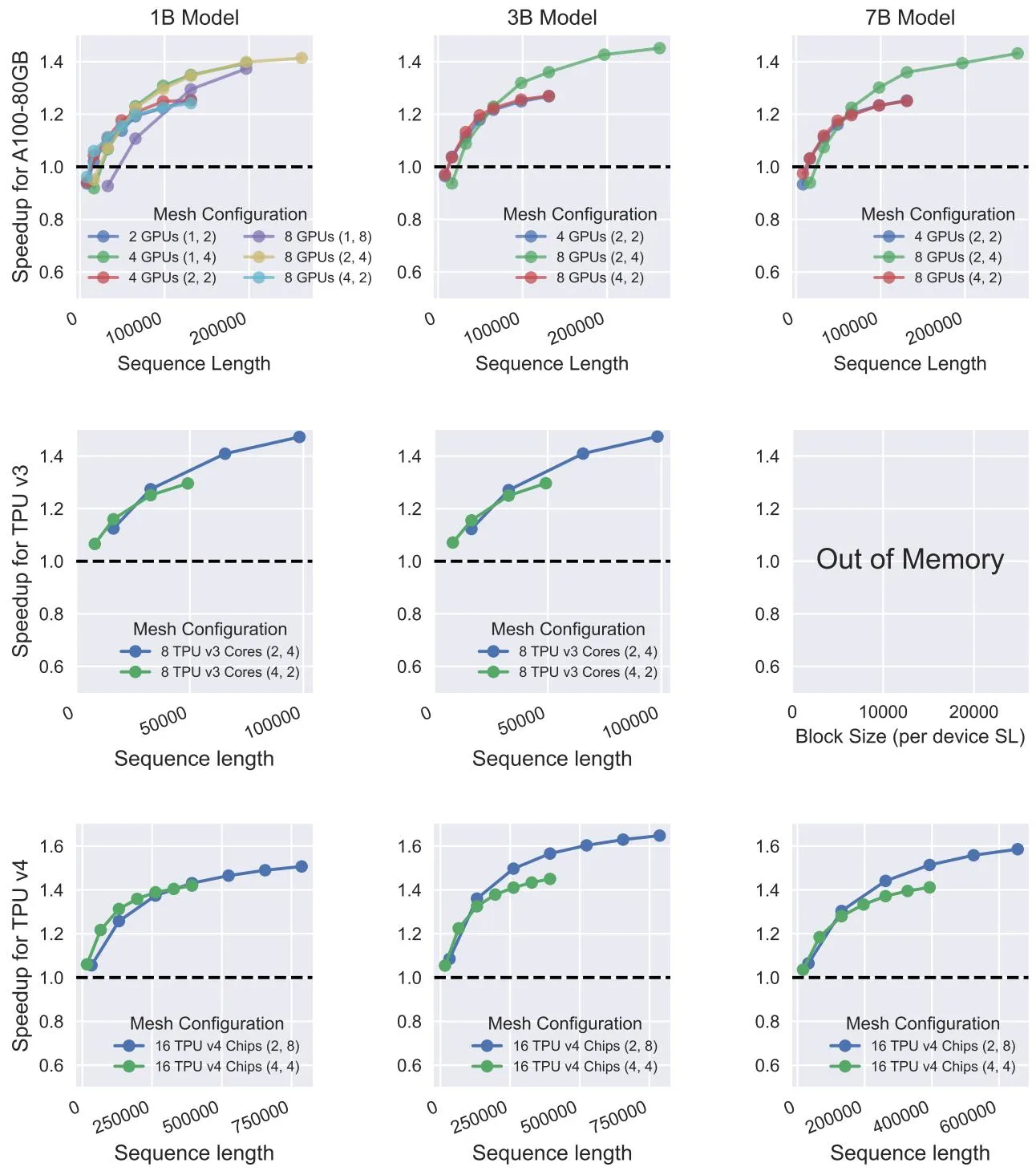

训练加速比

256K 序列长度下的加速比：

模型	Mesh	A100	TPUv4
1B	(2, 4/8)	1.41x	1.39x
3B	(2, 4/8)	1.45x	1.50x
7B	(2, 4/8)	1.43x	1.44x

最大加速比：

A100 GPU：1.45x（3B 模型，256K 序列）
TPUv4：1.65x（3B 模型，786K 序列）

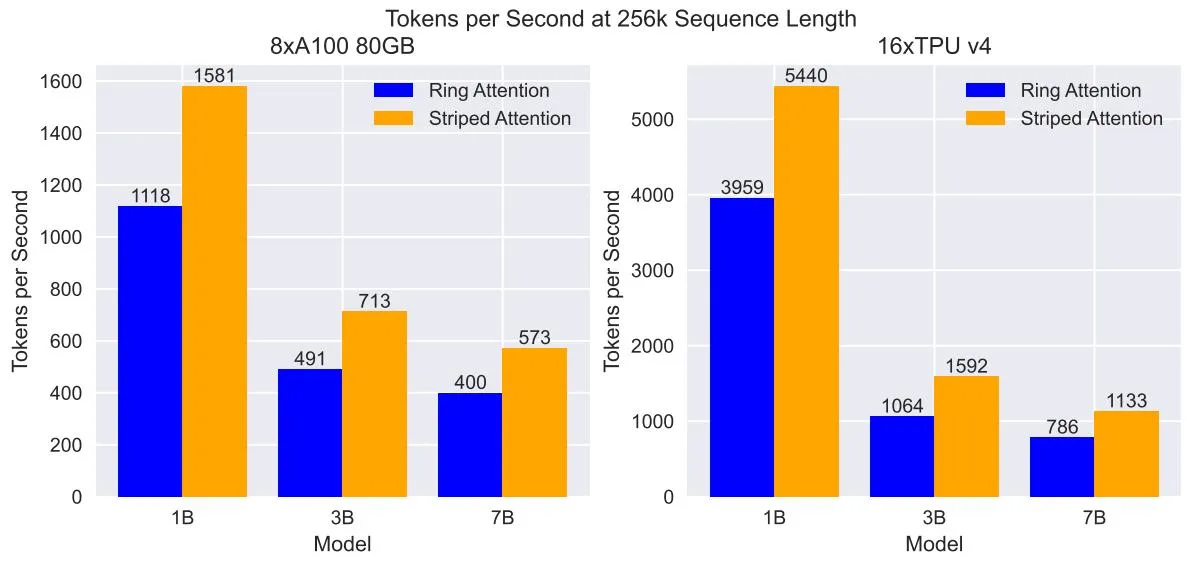

训练吞吐量

Striped Attention 在所有模型配置下都实现了显著的吞吐量提升。

工作负载分布对比

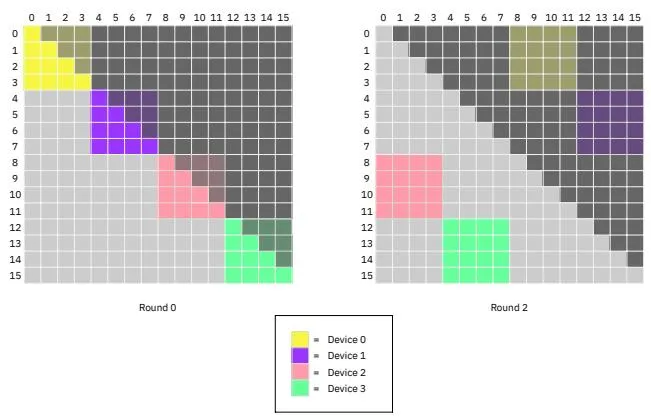

Ring Attention 工作负载

Ring Attention 第 2 轮工作负载

Ring Attention 第 2 轮：部分设备工作完全被掩码（黑色），部分完全不被掩码

Striped Attention：每轮所有设备都有约一半的计算被掩码，工作负载均衡

理论 vs 实际加速比

模型	序列长度	TMS	实际加速比
1B	16K	1.46	0.95
1B	64K	1.65	1.22
1B	256K	1.72	1.41
3B	256K	1.71	1.45
7B	256K	1.70	1.43

观察：

序列长度越大，实际加速比越接近理论值
瓦片粒度限制了小序列长度下的加速效果

加速比随序列长度增长

序列长度	1B (2×8)	3B (2×8)	7B (2×8)
32K	1.06	1.09	1.07
131K	1.26	1.36	1.30
262K	1.37	1.50	1.44
524K	1.47	1.60	1.56
786K	1.51	1.65	-

六、相关工作

分布式注意力方法

方法	关键特性	本文对比
Ring Attention	环形拓扑，连续分块	基础方法，本文改进
DeepSpeed Ulysses	All-to-All 通信优化	不同优化方向
LightSeq	通信-计算重叠优化	需要移动 Q 和 K
FlashAttention	单设备高效注意力	可与本文结合

序列并行方法

方法	关键特性	局限性
Megatron-LM SP	张量并行+序列并行	通信开销大
FSDP	全分片数据并行	非专门优化注意力
Ring Attention	环形通信，计算-通信重叠	工作负载不均衡
Striped Attention	条纹分区，均衡负载	仅适用于因果注意力

七、总结

核心贡献

识别问题：发现 Ring Attention 在因果注意力中的工作负载不均衡
提出方案：Striped Attention 通过条纹分区实现工作负载均衡
理论分析：证明最大理论加速比趋近 2x
实验验证：在 A100 和 TPU 上实现 1.45x-1.65x 加速
开源实现：基于 JAX 的开源实现

技术影响

长序列训练：使更长序列的训练更加高效
精确算法：不牺牲计算精度，可直接替换 Ring Attention
简单实现：易于集成到现有系统
广泛应用：适用于所有因果 Transformer 模型

局限性

仅限因果注意力：不适用于双向注意力（如 BERT）
瓦片粒度限制：小序列长度下加速效果有限
通信开销：假设高速互连（NVLink/InfiniBand）
实现优化：当前实现可能未充分利用硬件特性

八、参考资源

论文: https://arxiv.org/abs/2311.09431
Ring Attention: https://arxiv.org/abs/2310.01889
FlashAttention: https://arxiv.org/abs/2205.14135
FlashAttention-2: https://arxiv.org/abs/2307.08691
Megatron-LM: https://arxiv.org/abs/1909.08053
