Hanayo: Harnessing Wave-like Pipeline Parallelism for Enhanced Large Model Training Efficiency

一、论文概述

项目	内容
标题	Hanayo: Harnessing Wave-like Pipeline Parallelism for Enhanced Large Model Training Efficiency
作者	Ziming Liu, Shenggan Cheng, Haotian Zhou, Yang You
机构	National University of Singapore (NUS)
论文	arXiv:2308.15762
会议	SC’23 (The International Conference for High Performance Computing, Networking, Storage and Analysis)
发布	2023年8月30日
主题	cs.DC (分布式、并行与集群计算)

二、核心思想

问题定义

大规模语言模型训练面临四大挑战：

1. 内存墙 (Memory Wall): 模型参数规模远超单加速器存储容量
2. 扩展墙 (Scaling Wall): 训练需要数千加速器，复杂并行模式和大量通信导致瓶颈
3. 计算墙 (Computational Wall): 大模型和海量数据需要巨大算力
4. 开发墙 (Development Wall): 复杂的并行策略和手动通信控制使开发极其困难

现有流水线并行方法的局限：

• GPipe: 简单高效，但激活内存消耗高，气泡率高
• DAPPLE (1F1B): 降低内存消耗，但气泡率仍然较高
• Chimera: 双向流水线实现低气泡率，但需要模型副本（2倍内存开销）

解决方案概述

Hanayo 提出波形流水线并行策略：

• 通过让单条流水线在计算过程中改变方向，形成波浪形流水线
• 无需模型副本即可获得低气泡率
• 通过增加波数（waves）持续降低气泡率
• 统一框架支持所有主流流水线并行算法

核心性能

指标	数值
吞吐量提升	最高 30.4% vs Chimera (SOTA)
内存消耗	与主流方法持平或更低，无需模型副本
气泡率	随波数增加急剧下降
测试规模	4个计算集群，最多32 GPU，GPT/BERT架构

三、技术架构

流水线并行方法对比

Figure 1: 同步流水线方案的理论气泡率。Hanayo 随波数增加气泡率急剧下降。

方案	气泡率	权重内存	激活内存
GPipe	$\frac{(P-1)(T_B+T_F)+(2P-2)T_C}{(2P-1)(T_B+T_F)+(2P-2)T_C}$	$M_w$	$PM_a$
DAPPLE	$\frac{(P^2-P)(T_B+T_F)+(3P^2-5P+2)T_C}{(2P^2-P)(T_B+T_F)+(4P-6)T_C}$	$M_w$	$[M_a, PM_a]$
Chimera (2副本)	含 $K=\frac{P^2}{2}-P$	$2M_w$	$[(P/2+1)M_a, PM_a]$
Hanayo	见公式(1)	$M_w$	$[\frac{(2W-1)P+1}{2W}M_a, PM_a]$

核心公式

Hanayo 气泡率公式:

\text{Bubble Ratio} = \frac{\frac{1}{W}T_B + (1 + 2W + \frac{2}{P} + \frac{P-2}{3})T_C}{\frac{P}{P-1}T_F + (\frac{1}{2W} + \frac{P}{P-1})T_B + (\frac{P-2}{2} + 4W)T_C} \tag{1}

其中：

• $W$ = 波数（waves）
• $P$ = 流水线 worker 数
• $T_F$ = 前向传播时间（除以 P）
• $T_B$ = 反向传播时间（除以 P）
• $T_C$ = 单次 P2P 通信时间

简化分析: 假设 $T_B = 2T_F$ 且忽略 $T_C$，气泡率简化为 $\frac{2P-2}{3PW+P-1}$，随波数 $W$ 增加而急剧下降。

波形流水线转换

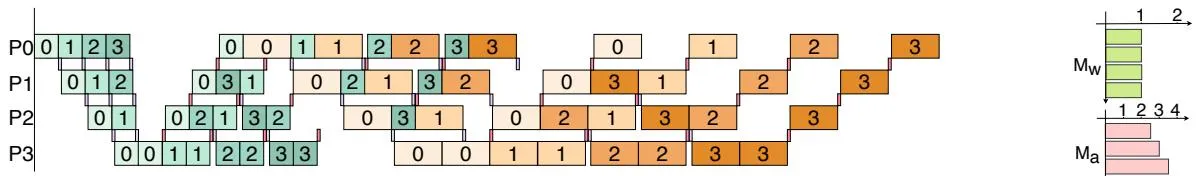

Figure 3(d): 单波 Hanayo 流水线。通过将 Chimera 双向流水线中的计算块交换到对称位置，消除模型副本需求。

关键洞察:

• Chimera 的高效源于双向流水线互相填补气泡
• 但双向流水线需要存储两份模型参数
• Hanayo 让单条流水线改变方向，形成波浪形
• 将 Chimera 的模型副本转化为标准数据并行

增加波数降低气泡率

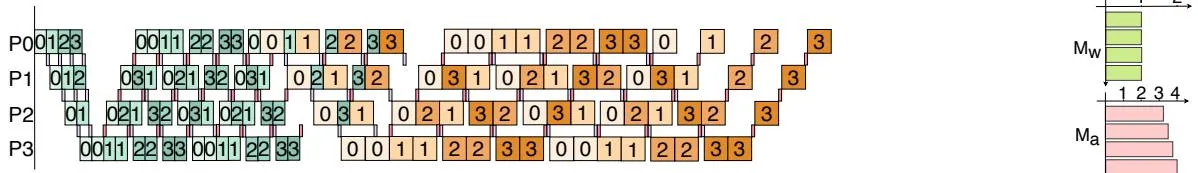

Figure 3(e): 双波 Hanayo。阶段数从 8 增加到 16，所有气泡大小减半。

波数扩展:

• 1 波: 阶段数 = 2P
• 2 波: 阶段数 = 4P，气泡大小减半
• 4 波: 阶段数 = 8P，气泡大小再减半
• 只要单阶段有足够层可分割，即可继续增加波数

气泡类型分析

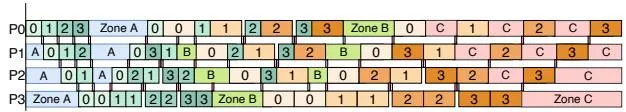

Figure 7: Hanayo 波形流水线中的四种气泡类型。

气泡类型	原因	大小
Zone A	等待前向激活 + 传输开销	$T_F/2W + T_C$
Zone B	前向/反向传播时间差异	$\frac{P-LR}{2W}(T_B - T_F) + 2T_C$
Zone C	反向传播 + 通信	$T_B + 2T_C$ 或 $T_B + T_C$
交叉通信	NCCL 后端批处理防死锁	-

运行时系统

Action List 设计:

• 将指令分解为更细粒度的操作
• 添加目标设备 rank 和本地模块 rank 信息
• 调度器在主节点生成 action list
• 支持所有主流流水线并行算法

预取优化:

• Worker 在计算前预取下一批数据
• 使用异步通信函数 batch_isend_irecv
• 最大化计算与通信重叠
• 避免交叉通信死锁

四、核心创新

创新点	说明	理论/实验依据
波形流水线	单条流水线改变方向，无需模型副本	从 Chimera 转换推导，效率至少持平
波数扩展	增加波数持续降低气泡率	气泡率 $\propto \frac{1}{W}$，4波时仅 13% (8 GPU)
统一框架	通用性能模型表达所有主流流水线算法	Action list 解耦调度与运行时
内存高效	权重内存 $M_w$（无副本），激活内存均衡	方差仅 1.44（vs Chimera 2.86）
自适应波数	根据通信环境选择最优波数	NVLink 环境波数越多越好，弱互联环境需适中

五、实验结果

测试环境

集群	GPU	内存	互联	特点
TACC Lonestar6	A100	40GB	跨节点	超算集群
腾讯 CVM	V100	32GB	NVLink	云服务器
本地集群 PC	A100	80GB	部分 NVLink	实验室
本地集群 FC	A100	80GB	全连接 NVLink	实验室

内存消耗

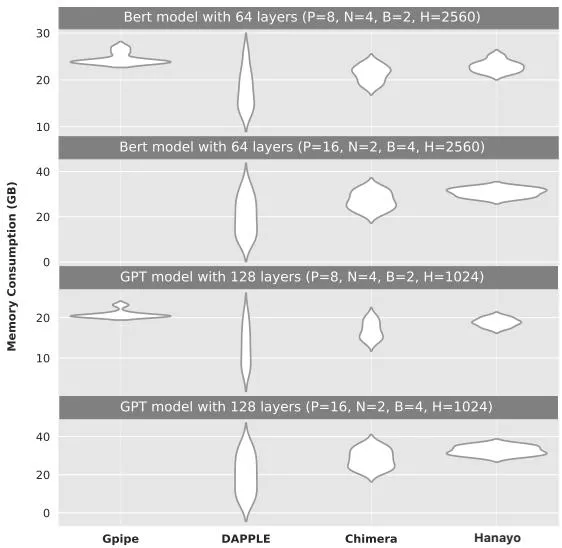

Figure 8: 32 GPU 训练 BERT/GPT 模型时的峰值内存分布。

方法	最高峰值内存	方差	OOM
GPipe	高	1.33	2个设置
DAPPLE	高	16.85	无
Chimera	低	2.86	无
Hanayo	低	1.44	无

跨集群吞吐量

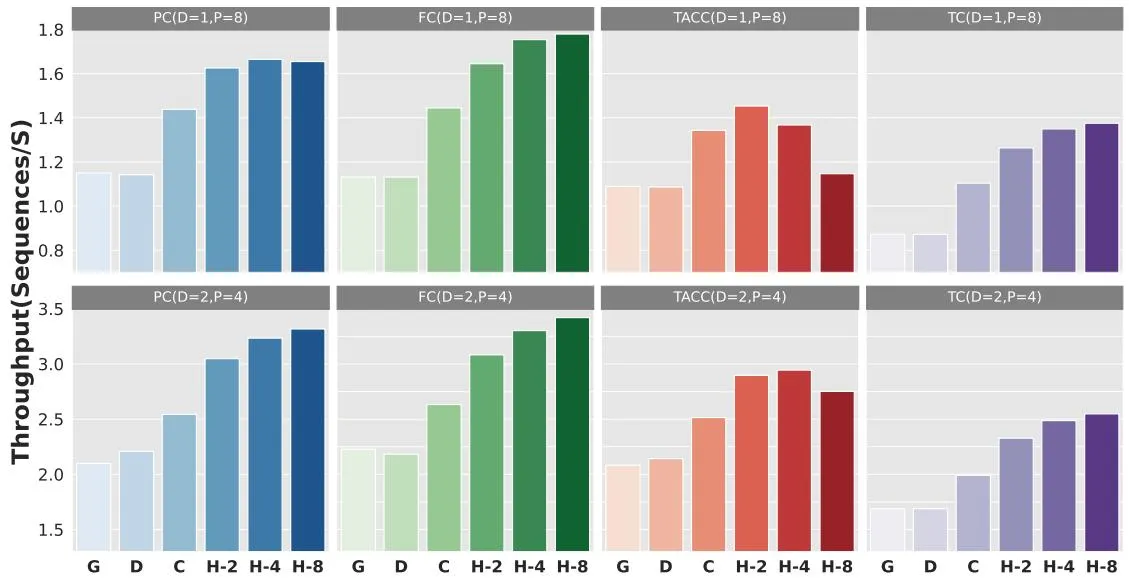

Figure 9: 4个不同集群上训练 BERT 模型的吞吐量（32 GPU）。

BERT 模型, 8 GPU (PP only):

集群	GPipe	DAPPLE	Chimera	Hanayo	提升 vs Chimera
PC	1.15	1.15	1.45	1.67 (W=4)	+15.2%
FC	1.15	1.15	1.45	1.79 (W=4)	+23.4%
TACC	1.09	1.09	1.35	1.46 (W=2)	+8.1%
TC	0.87	0.87	1.10	1.38 (W=8)	+25.5%

BERT 模型, 8 GPU (PP=4, DP=2):

集群	GPipe	DAPPLE	Chimera	Hanayo	提升 vs Chimera
PC	2.10	2.20	2.55	3.35 (W=8)	+31.4%
FC	2.25	2.20	2.65	3.40 (W=8)	+28.3%
TACC	2.08	2.15	2.50	2.95 (W=4)	+18.0%
TC	1.70	1.70	2.00	2.55 (W=8)	+27.5%

关键发现: Hanayo 在所有 8 个设置中均超越 Chimera，提升 8.2%-30.4%。

弱扩展

Figure 11: BERT 模型弱扩展。设备从 8 扩展到 32，batch size 同比例增加。

设备	GPipe	DAPPLE	Chimera	Hanayo	提升 vs Chimera
8	1.05	1.05	1.35	1.45	+7.4%
16	2.20	2.20	2.70	2.90	+7.4%
32	4.40	4.40	5.30	5.70	+7.5%

并行效率: 100.1% 和 99.8%，表明 Hanayo 可扩展到更大集群。

强扩展

Figure 12: BERT 模型强扩展。固定 batch size=4，设备从 8 增加到 32。

设备	GPipe	DAPPLE	Chimera	Hanayo
8	OOM	OOM	1.40	1.50
16	2.20	2.20	2.70	2.90
32	3.90	3.90	4.80	5.20

加速比: Hanayo 从 8 GPU 到 32 GPU 加速 337.5%。

六、符号说明

符号	含义
$S$	流水线阶段数
$B$	单迭代的微批次数
$D$	复制流水线数
$P$	流水线 worker 数
$W$	单前向/反向迭代的波数 = $S/(2P)$
$M_w$	单阶段权重内存
$M_a$	单阶段激活内存
$T_F$	完整前向传播时间 / P
$T_B$	完整反向传播时间 / P
$T_C$	单次 P2P 通信时间

七、相关工作

相关工作	与本文关系
GPipe	经典流水线并行，Hanayo 的基础对比对象
DAPPLE (1F1B)	广泛使用的 1F1B 调度，Hanayo 超越
Chimera	SOTA 双向流水线，Hanayo 的主要对比对象
PipeDream	异步流水线，Hanayo 可扩展至异步方案
Megatron-LM	混合并行框架，Hanayo 可与其结合
DeepSpeed	运行时系统参考，Hanayo 解耦设计改进

八、总结

核心贡献

1. 波形流水线: 提出 wave-like pipeline scheme，通过增加波数持续降低气泡率
2. 统一框架: 通过理论分析获得流水线并行的统一性能模型
3. 解耦运行时: Action list 设计使运行时与调度算法解耦，支持所有主流算法
4. 30.4% 吞吐量提升: 在 4 个集群、GPT/BERT 架构上验证

技术影响

• 消除模型副本: 将 Chimera 的模型副本转化为标准数据并行
• 自适应优化: 根据通信环境自动选择最优波数
• 通用性: 可扩展至异步流水线和更大规模集群
• 实用性: 高性能运行时系统，支持预取和异步通信

局限性

• 仅关注同步流水线并行（异步可能影响收敛）
• 最优波数依赖于通信环境，需搜索
• 交叉通信在 NCCL 后端需要批处理，可能引入额外气泡

九、参考资源

• 论文: arXiv:2308.15762
• 会议: SC’23
• DOI: 10.1145/3581784.3607073
• ACM: I.2.11 (Distributed Artificial Intelligence), C.1.4 (Parallel Architectures)
