DeepGEMM: Accelerated Ultra Low-Precision Inference on CPU Architectures using

基于查找表的超低精度CNN推理加速方法，2-bit实现比QNNPACK INT8快1.74倍

DeepGEMM: Accelerated Ultra Low-Precision Inference on CPU Architectures using Lookup Tables

一、论文概述

项目内容
标题DeepGEMM: Accelerated Ultra Low-Precision Inference on CPU Architectures using Lookup Tables
作者Darshan C. Ganji, Saad Ashfaq, Ehsan Saboori, Sudhakar Sah, Saptarshi Mitra, MohammadHossein AskariHemmat, Alexander Hoffman, Ahmed Hassanien, Mathieu Léonardon
机构Deeplite Inc. (Canada), IMT Atlantique (France)
论文arXiv:2304.09049
发布2023年4月18日
领域cs.LG (Machine Learning)

二、核心思想

问题定义

超低比特量化（如2-bit）在延迟、内存占用和能耗方面具有显著优势，但在主流CPU上部署这些模型极其困难，因为商品化SIMD硬件通常不支持低于8-bit的精度。

具体挑战：

  • x86平台的SSE/AVX指令集和Arm平台的Neon指令集最低支持8-bit精度
  • 超低比特模型无法直接利用现有的SIMD加速
  • 现有的超低比特实现（如bit-serial、ULPPACK）主要针对Arm平台

解决方案概述

本文提出DeepGEMM，一种基于查找表(LUT)的方法，在SIMD硬件上执行超低精度卷积神经网络：

核心思想：

  • 预计算所有可能的权重和激活乘积
  • 存储在查找表中
  • 推理时通过高效访问LUT避免昂贵的乘累加(MAC)操作

核心成果：

  • 2-bit实现比QNNPACK INT8快1.74倍（x86平台）
  • 端到端加速最高1.68倍
  • 兼容均匀和非均匀量化
  • 支持有符号和无符号数据

三、技术架构

整体框架图

向量化打包

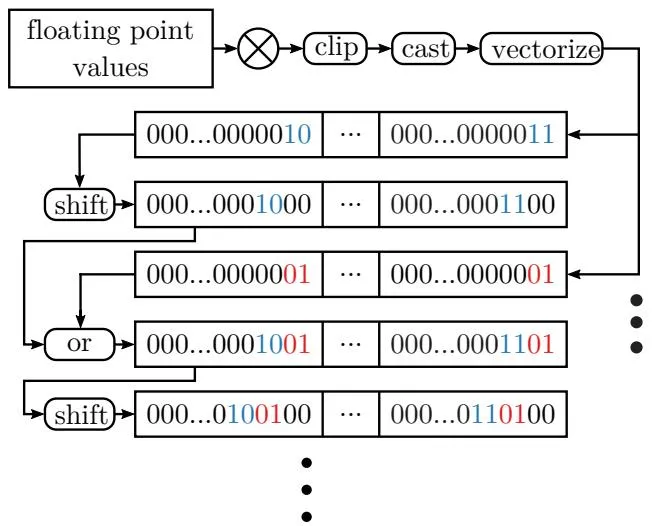

Figure 1(a): 向量化打包 - 浮点权重和激活值被量化为超低比特并转换为整数，然后使用位移和OR操作打包为更高精度数据类型。

向量化解包

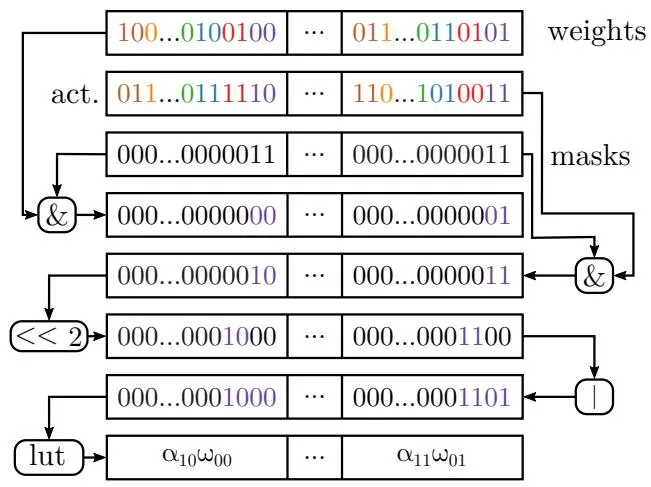

Figure 1(b): 向量化解包 - 超低比特权重和激活值从打包数据类型中提取，并连接形成LUT访问索引。

LUT访问

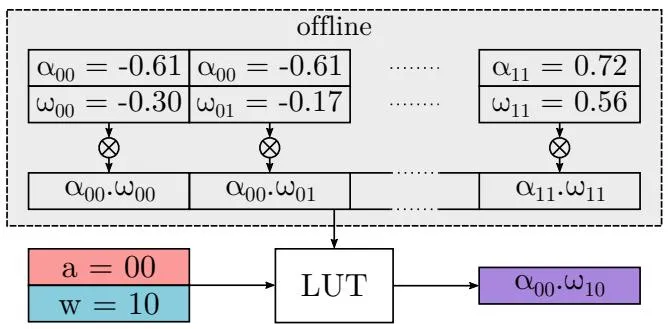

Figure 2: 查找表访问 - 预计算的超低比特激活和权重乘积通过对应索引从LUT中检索。

核心公式

量化基础

均匀量化公式： xq=quantize(x)=clip(round(s⋅x+z),−2b−1,2b−1−1)x_q = \text{quantize}(x) = \text{clip}(\text{round}(s \cdot x + z), -2^{b-1}, 2^{b-1} - 1)

其中 ss 是缩放因子，zz 是零点。

LUT索引构建

对于2-bit量化，权重 w∈{ω00,ω01,ω10,ω11}w \in \{\omega_{00}, \omega_{01}, \omega_{10}, \omega_{11}\} 和激活 a∈{α00,α01,α10,α11}a \in \{\alpha_{00}, \alpha_{01}, \alpha_{10}, \alpha_{11}\} 的所有乘积预计算并存储在LUT中。

索引构建： index=((vec_w≫shift) & mask) ∣ ((vec_a≫shift) & mask)\text{index} = ((\text{vec\_w} \gg \text{shift}) \ \& \ \text{mask}) \ | \ ((\text{vec\_a} \gg \text{shift}) \ \& \ \text{mask})

LUT访问： res=shuffle(lut,index)\text{res} = \text{shuffle}(\text{lut}, \text{index})

模型组件

组件说明关键参数
LUT-1616条目的查找表2-bit权重+2-bit激活，128-bit LUT
LUT-65k65536条目的查找表4个2-bit值的点积，64KB LUT
打包方案多种向量化打包策略方案(a)-(d)，4-5.5条指令/输出
AVX2实现x86 SIMD优化256-bit向量寄存器

训练流程

DeepGEMM采用离线量化方案：

  • 权重的打包和量化在离线完成（训练后）
  • 推理时仅需执行激活量化、打包、LUT卷积和反量化
  • 支持LSQ等量化感知训练方法

算法流程

Algorithm 1: DeepGEMM算法伪代码

mask: 寄存器，提取8-bit元素的最低2位
lookup_table: 包含所有2-bit值乘积组合的查找表
lut ← addr[lookup_table]
vec_a ← addr[act_tensor]
vec_w ← addr[w_tensor]
for i ← 0 to 4 do
    shift = i * 2
    index = ((vec_w >> shift) & mask) | ((vec_a >> shift) & mask)
    res = shuffle(lut, index)
end for
reduction_sum

打包方案对比

方案ANDShiftORShuffle总计
(a) 自然顺序21.5115.5
(b) 优化mask210.514.5
(c) 重排权重20.5114.5
(d) 组合优化20.50.514

LUT-16与LUT-65k对比

特性LUT-16LUT-65k
LUT条目24=162^4 = 16216=655362^{16} = 65536
LUT大小128 bits (1个AVX2寄存器)64KB (L2缓存)
索引构建需要显式mask和shift仅需8-bit交织
灵活性支持更高比特扩展固定2-bit

可扩展性

比特宽度索引宽度LUT条目LUT大小AVX2寄存器
2-bit4-bit16128 bits1
3-bit6-bit64512 bits2
4-bit8-bit2562048 bits8

四、核心创新

创新点说明理论/实验依据
LUT替代MAC用查找表替换乘累加操作shuffle指令比乘法更快
向量化打包/解包高效的位操作打包方案仅需4-5.5条指令/输出
灵活量化支持兼容均匀/非均匀、有符号/无符号LUT可存储整数或浮点值
离线预计算权重LUT离线准备减少推理时计算
x86平台优化针对AVX2指令集优化256-bit向量寄存器

与其他方法对比

方法平台量化支持数据类型
DeepGEMMx862-bit+整数/浮点
QNNPACKx86/Arm8-bit整数
Bit-serialArm1-3 bit整数
ULPPACKArm/x86sub-8-bit整数
Bitflowx86 (Xeon Phi)1-bit整数

DeepGEMM的独特优势

  1. 非均匀量化支持：LUT可存储浮点值，兼容LCQ等非均匀量化方法
  2. 有符号/无符号统一：相同延迟，无需额外操作
  3. 算子融合潜力：量化常数在编译时已知，可融合量化+卷积+反量化

五、实验结果

基准测试

实验环境：

  • 平台：Intel i7 9700k @ 3.6GHz
  • 基线：QNNPACK INT8
  • 模型：MobileNetV1, ResNet18, ResNet34, ResNet50

精度对比 (ImageNet Top-1)

模型32-bit8-bit2-bit (LSQ)
ResNet1870.5%71.1%67.9% (-2.6%)
ResNet3474.1%74.1%72.4% (-1.7%)
ResNet5076.9%76.8%74.6% (-2.3%)
VGG1673.4%73.5%71.4% (-2.0%)

结论：2-bit量化仅损失1.7-2.6%精度。

算子级加速

模型几何平均加速 (vs QNNPACK INT8)
MobileNetV11.74×
ResNet181.64×
ResNet341.67×
ResNet501.57×
平均1.66×

端到端加速

模型端到端加速 (vs QNNPACK INT8)
ResNet181.62×
ResNet341.68×
ResNet501.59×
ResNeXt1011.50×
GoogleNet1.50×
InceptionV31.58×
平均1.58×

性能分析

  • K维度越大，加速越高：DeepGEMM沿K维度向量化
  • Lut-Conv是主要瓶颈：占总执行时间的57-77%
  • 解包占Lut-Conv的80%：是最耗时的步骤
  • 激活量化对小层开销显著：可通过算子融合优化

与ULPPACK对比

在MobileNetV1子集上：

  • ULPPACK: 1.77× (几何平均加速)
  • DeepGEMM: 1.74× (几何平均加速)

DeepGEMM提供与SOTA相当的性能，同时具有更多灵活性。

六、相关工作

8-bit推理库

  • QNNPACK：高度优化的8-bit库，集成于PyTorch
  • NCNN/gemmlowp：高效8-bit GEMM实现
  • CMSIS-NN：Arm Cortex-M处理器的8-bit优化

超低比特推理

  • Bit-serial：使用AND和popcount操作，主要针对Arm
  • ULPPACK：将sub-byte值打包到8-bit整数中
  • Bitflow：二进制网络实现，使用AVX512
  • [11]：使用Arm Neon指令集的MAC向量化

七、总结

核心贡献

  1. 新颖的LUT方法：用查找表替代MAC操作，实现超低比特CPU推理
  2. DeepGEMM框架：灵活的超低精度卷积算子，兼容多种量化技术
  3. 详细性能分析：内核、算子和模型级别的全面性能剖析
  4. x86平台优化：针对AVX2指令集的向量化实现

技术影响

  • 边缘部署：使超低比特模型在CPU上高效运行
  • 混合精度：支持敏感层保持高精度，非敏感层降至超低精度
  • 非均匀量化：首次支持浮点LUT条目的超低比特推理
  • 算子融合：量化常数编译时已知，可融合多个算子

局限性

  1. 当前仅支持2-bit：3-bit和4-bit扩展需要更大LUT
  2. 平台限制：目前仅实现x86，Arm移植仍在开发中
  3. 解包开销：解包步骤占Lut-Conv的80%，是主要瓶颈
  4. 小层量化开销：激活量化对小层增加显著开销

未来工作

  1. 更高效的解包方案
  2. Arm平台移植
  3. 3-bit和4-bit支持
  4. 算子融合优化

八、参考资源

引用

@article{ganji2023deepgemm,
  title={DeepGEMM: Accelerated Ultra Low-Precision Inference on CPU Architectures using Lookup Tables},
  author={Ganji, Darshan C. and Ashfaq, Saad and Saboori, Ehsan and Sah, Sudhakar and Mitra, Saptarshi and AskariHemmat, MohammadHossein and Hoffman, Alexander and Hassanien, Ahmed and L{\'e}onardon, Mathieu},
  journal={arXiv preprint arXiv:2304.09049},
  year={2023}
}
