Full Stack Optimization of Transformer Inference: a Survey

一、论文概述

项目	内容
标题	Full Stack Optimization of Transformer Inference: a Survey
作者	Sehoon Kim, Coleman Hooper, Thanakul Wattanawong, Minwoo Kang, Ruohan Yan, Hasan Genc, Grace Dinh, Qijing Huang, Kurt Keutzer, Michael W. Mahoney, Yakun Sophia Shao, Amir Gholami
机构	UC Berkeley, NVIDIA, ICSI, LBNL
论文	arXiv:2302.14017
发布	2023-02-27
会议	Workshop on Architecture and System Support for Transformer Models (ASSYST) at ISCA 2023

二、核心思想

本文是一篇全面的综述，系统性地分析了 Transformer 推理的全栈优化方法。作者从硬件加速器设计、软件优化策略、算子调度、以及神经架构搜索（NAS）等多个维度，对 Transformer 推理的瓶颈和优化机会进行了深入分析。

问题定义

Transformer 模型在 NLP、CV、语音识别等领域取得了优异性能，但其推理所需的计算量和内存带宽持续增长，使得在延迟敏感的应用中部署变得困难。与 CNN 相比，Transformer 的工作负载特性有显著不同：

1. 矩阵乘法为主: 超过 99% 的 FLOPs 来自矩阵乘法
2. 非线性操作开销: Softmax、LayerNorm 虽然 FLOPs 占比小，但内存访问量大
3. 解码器内存瓶颈: 自回归解码的矩阵-向量运算算术强度极低

解决方案概述

本文提出全栈协同设计（full-stack co-design）方法，涵盖五个层面：

1. 工作负载分析: 分析 Transformer 在商用硬件上的运行特性
2. 硬件架构设计: 设计适合 Transformer 的专用加速器
3. 模型优化: 剪枝、量化等固定架构优化
4. 算子映射与调度: 解决矩阵乘法在加速器上的映射挑战
5. 神经架构搜索: 自动搜索硬件高效的 Transformer 架构

三、技术架构

Transformer 基础架构

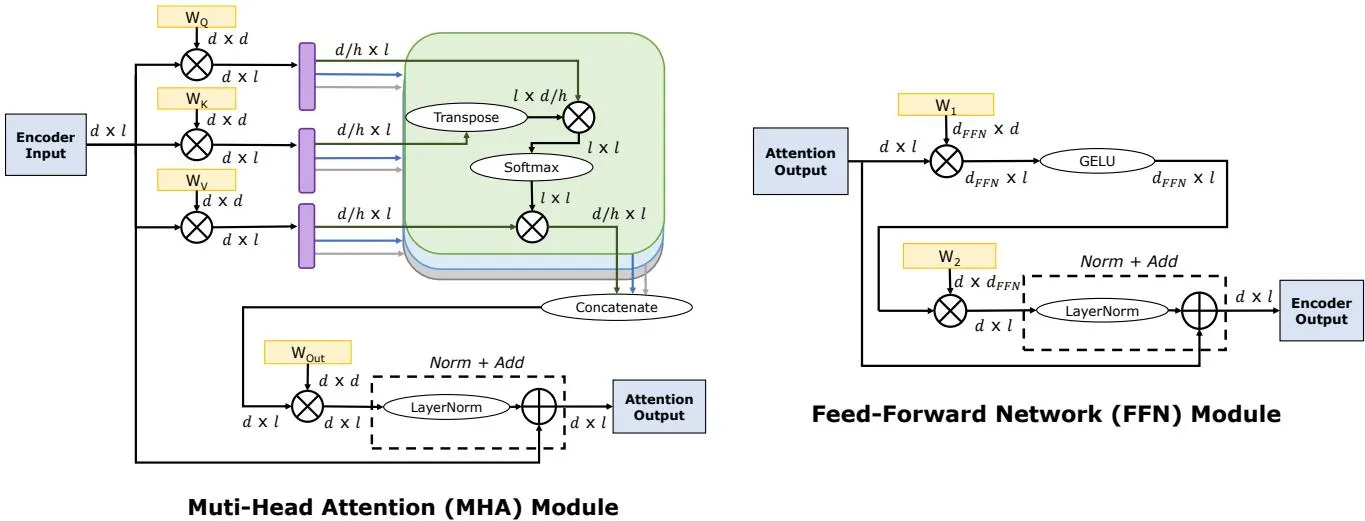

Transformer 块包含两个核心模块：

多头注意力 (MHA) 模块:

• 6 个线性操作：4 个投影层（W_Q, W_K, W_V, W_out）+ 2 个激活到激活的矩阵乘法（query×key, attn_score×value）
• 1 个 Softmax 操作
• 1 个 LayerNorm 操作

前馈网络 (FFN) 模块:

• 2 个线性操作：W_1 投影（d → d_FFN）和 W_2 投影（d_FFN → d）
• 1 个 GELU 非线性操作
• 1 个 LayerNorm 操作

非线性操作特性

操作	遍数	特点
Softmax	3 遍	需计算指数、求和、归一化
LayerNorm	3 遍	需计算均值、标准差、归一化
BatchNorm	1 遍	统计量在训练时学习，可融合到卷积

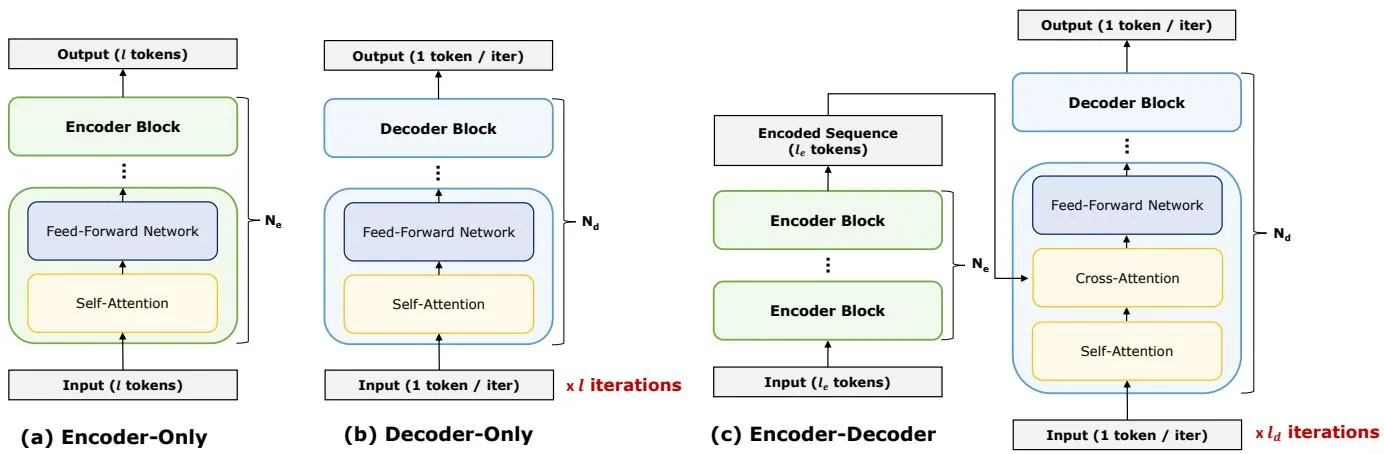

Transformer 变体

• 编码器-only: 并行处理所有 token，适合 NLU 任务
• 解码器-only: 自回归生成，适合生成任务
• 编码器-解码器: 结合两者，适合序列到序列任务

核心公式

算术强度: $\text{Arithmetic Intensity} = \frac{\# \text{FLOPs}}{\# \text{MOPs}}$

MHA 矩阵乘法维度:

• W_Q/W_K/W_V 投影: $d \times d \times l$
• query × key: $l \times d/h \times l$
• attn_score × value: $d/h \times l \times l$

FFN 矩阵乘法维度:

• W_1 投影: $d_{FFN} \times d \times l$
• W_2 投影: $d \times d_{FFN} \times l$

关键配置参数

参数	符号	BERT-Base	BERT-Large	GPT-2
层数	N	12	24	12
模型维度	d	768	1024	768
注意力头数	h	12	16	12
FFN 维度	d_FFN	3072	4096	3072

四、核心创新

工作负载分析

关键发现:

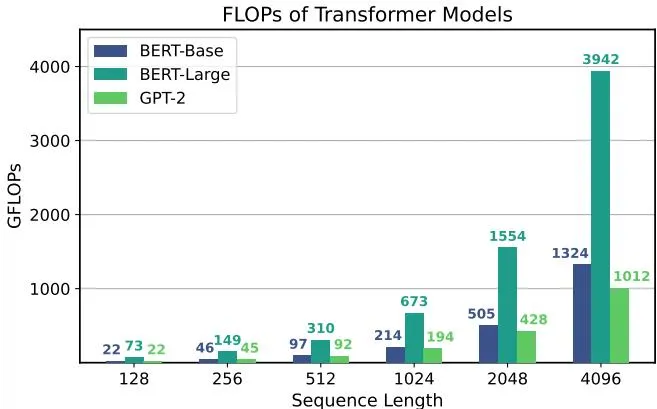

1. FLOPs 随序列长度二次方缩放（由于 act-to-act 矩阵乘法）
2. 短序列时 FFN 主导计算，长序列时 MHA 的 act-to-act 矩阵乘法主导

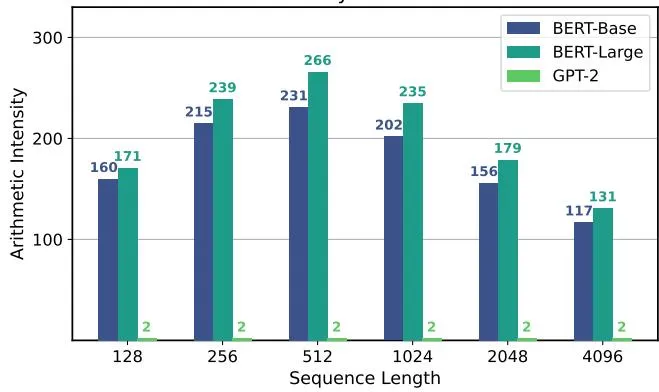

算术强度特性:

• 编码器：算术强度随序列长度先升后降
• 解码器：算术强度显著低于编码器（矩阵-向量运算）
• 解码器推理是内存带宽受限问题，而非计算受限

硬件加速器设计

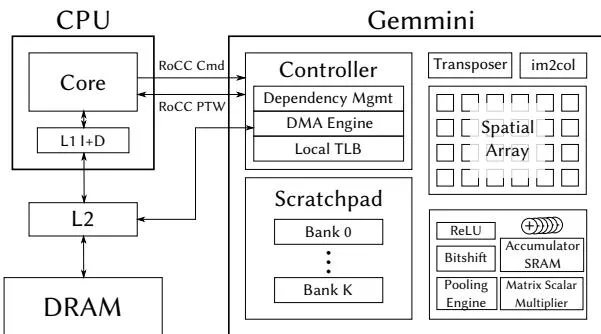

DNN 加速器基本组成：

• 片外 DRAM: 存储完整网络的权重和激活
• 全局缓冲区: 存储权重和输入的子集
• PE 阵列: 执行 MAC 操作
• 片上网络 (NoC): PE 间数据传输

关键发现:

• 原始 Gemmini 为 CNN 设计，不适合 Transformer
• 非线性操作（Softmax、LayerNorm、GELU）是主要瓶颈
• 增加累加器大小可提升 36% 延迟性能

优化结果:

• 添加专用归一化单元后，矩阵乘法主导所有序列长度的执行时间
• I-BERT 量化优化消除量化/反量化操作

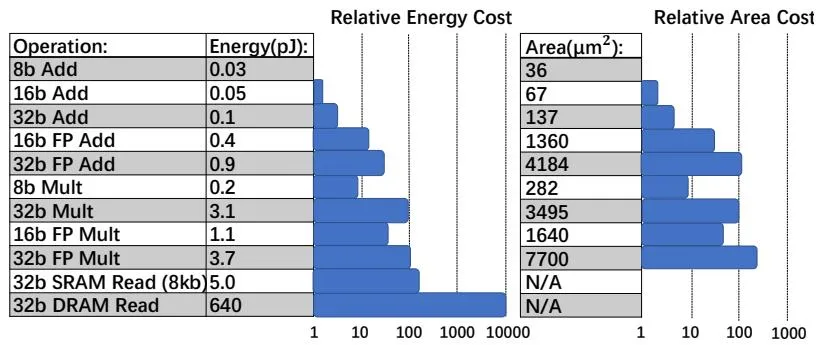

低精度优势:

• 低精度提供指数级更好的能效
• 45nm 技术下，精度每降低一半，能耗降低约 4 倍

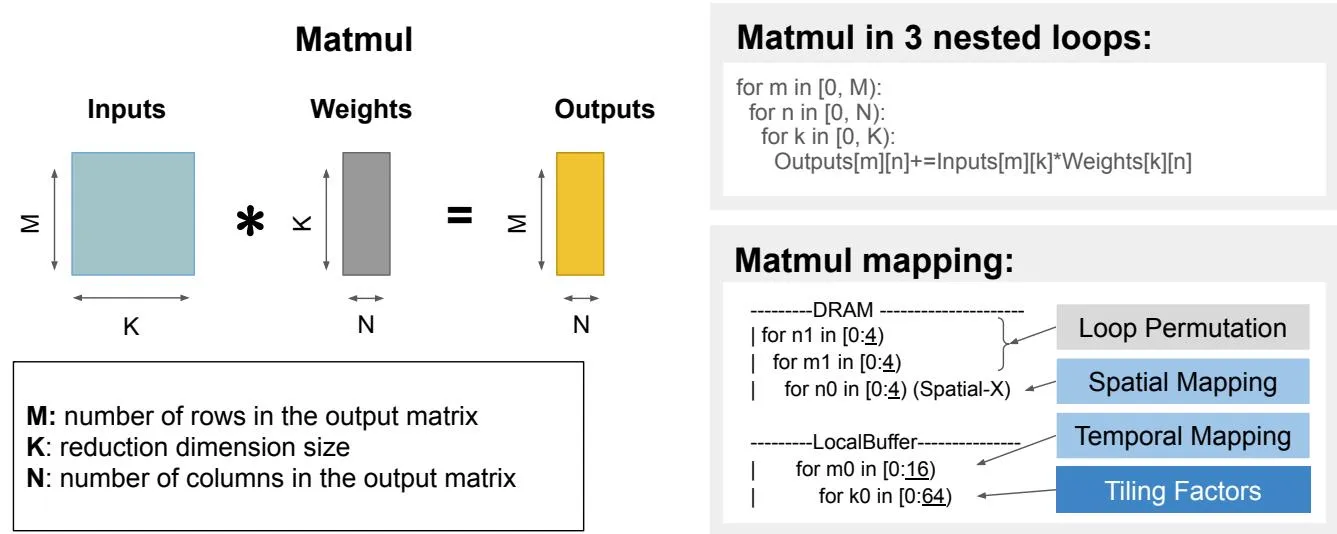

算子映射与调度

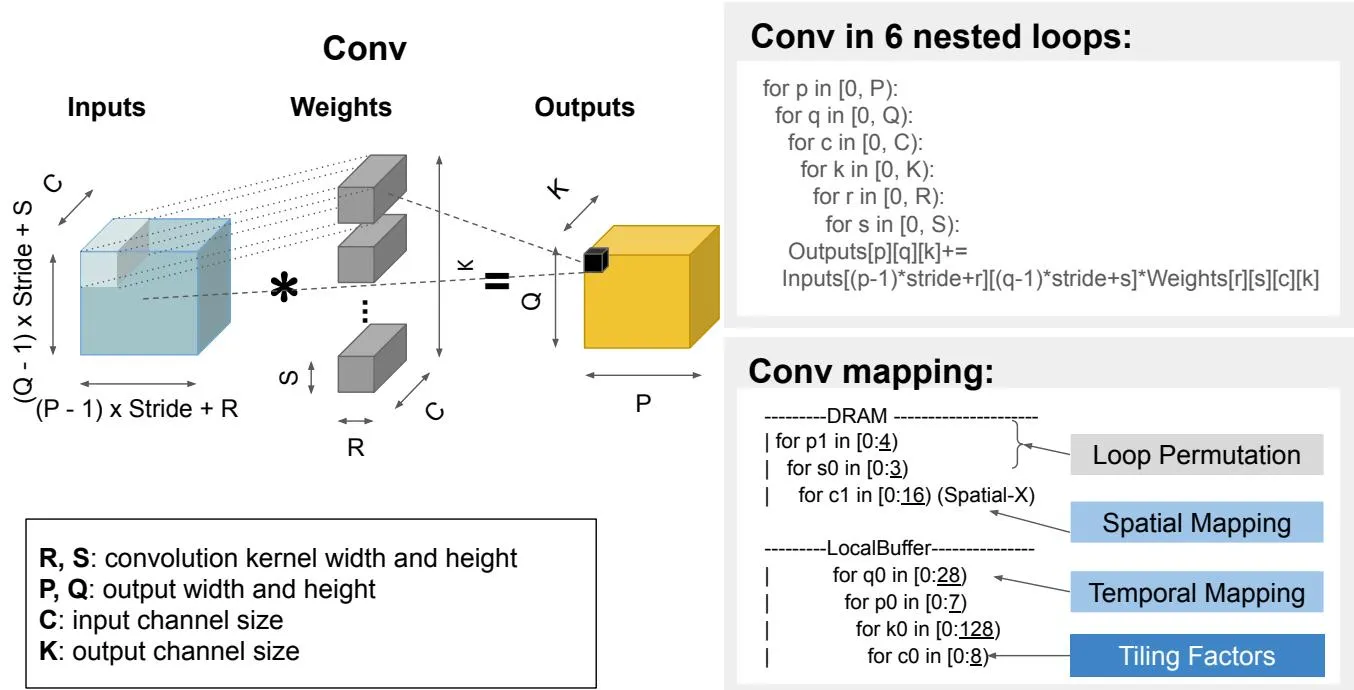

映射挑战:

• CNN 卷积：6 层循环
• Transformer 矩阵乘法：3 层循环
• 但两者具有相似的调度复杂性

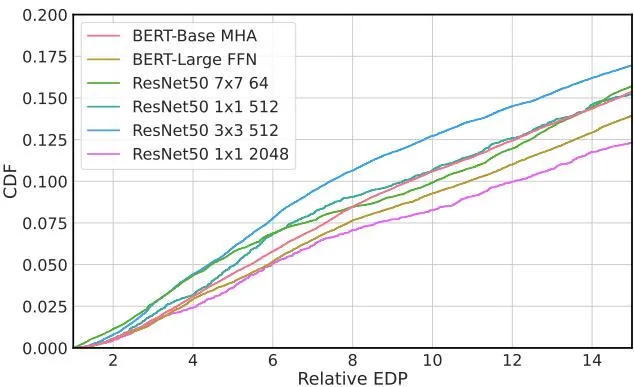

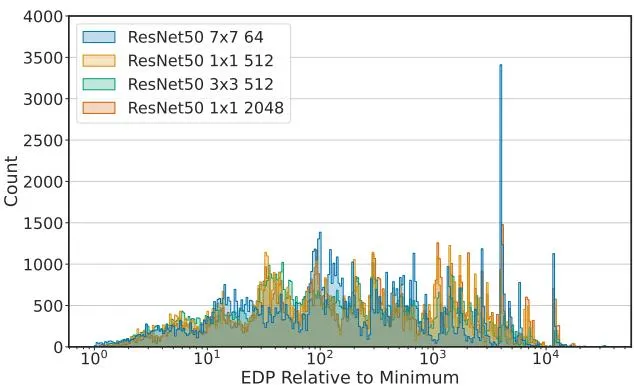

关键发现:

• BERT 矩阵乘法和 ResNet50 卷积的 mapspace 分布相似
• 最优和最差映射之间有 4 个数量级的 EDP 差异
• 暴力搜索或随机搜索同样困难

融合调度权衡

融合优化结果:

• 融合 query×key 与 Softmax 可降低延迟 78%
• 但 W_out 投影与 LayerNorm 融合可能有害

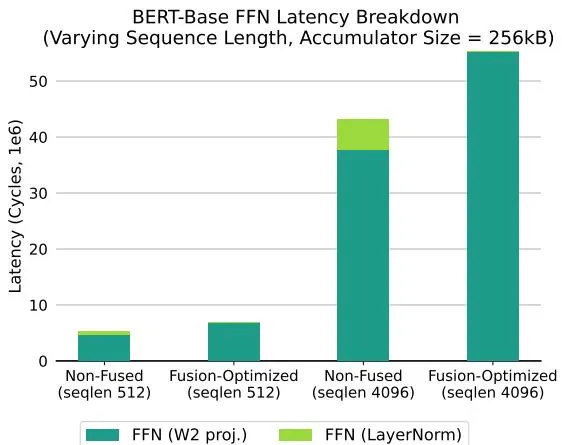

FFN 融合问题:

• FFN W_1 投影与 LayerNorm 融合反而增加 27% 延迟
• 原因：映射约束的开销超过延迟隐藏的收益

神经架构搜索 (NAS)

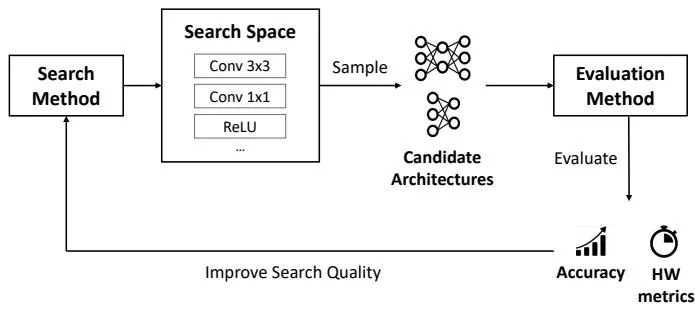

NAS 三要素：

1. 搜索空间: 定义有效的候选架构
2. 搜索方法: 高效探索搜索空间
3. 评估方法: 评估候选架构性能

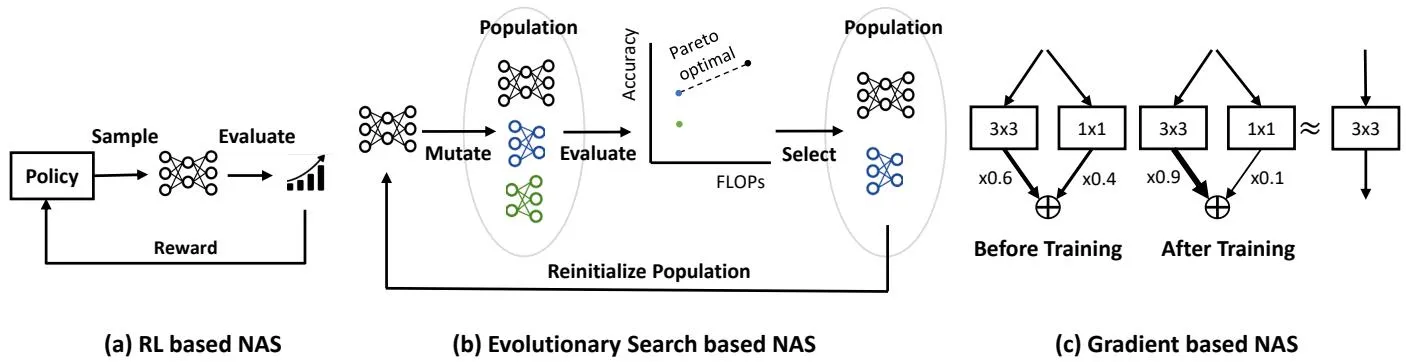

方法	特点	计算成本
RL-based	控制器采样架构，评估结果作为奖励	高
Evolutionary	种群初始化、变异、选择	高
Gradient-based	连续松弛，梯度优化	低

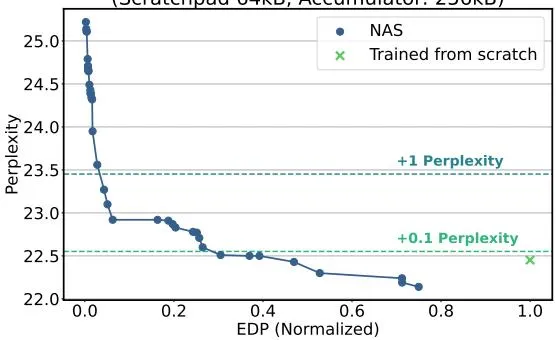

NAS 搜索结果:

• 0.1 困惑度损失：2.2× EDP 降低
• 1 困惑度损失：10.6× EDP 降低
• 可发现具有不同层数、头数、维度的 Pareto 最优架构

五、代码实现分析

本论文为综述性质，不包含具体代码实现。但作者在 Gemmini 加速器上进行了案例研究，验证了所提出方法的有效性。

Gemmini 优化要点:

1. 添加专用归一化单元支持 Softmax 和 LayerNorm
2. 使用 I-BERT 的多项式近似进行片上非线性操作
3. 调整累加器/暂存器大小比例（256kB 累加器，64kB 暂存器）

六、实验结果

工作负载特性

指标	BERT-Base (l=512)	GPT-2 (l=512)
FLOPs	97.02 × 10^9	~22 × 10^9
MOPs	0.42 × 10^9	~0.14 × 10^9
算术强度	231.0	~2.0
主要瓶颈	计算受限	内存带宽受限

硬件优化结果

优化技术	延迟改进
基线 CNN 加速器	1× (参考)
添加归一化单元 + I-BERT	39.6×
调整累加器/暂存器比例	额外 36%
总改进	88.7×

NAS 搜索结果

困惑度损失	延迟降低	能耗降低	EDP 降低
0.1 点	1.4×	1.6×	2.2×
1.0 点	2.4×	4.4×	10.6×

算子调度分析

算子类型	循环层数	Mapspace 大小	近优映射比例
CNN 卷积 (3×3)	6	10^9+	~10%
Transformer 矩阵乘法	3	10^9+	~10%

七、相关工作

本综述涵盖了广泛的 Transformer 优化相关工作：

硬件加速器:

• 专用 NPU（Google TPU, Intel Nervana）
• 通用 GPU 优化（NVIDIA TensorRT）
• 学术加速器（Eyeriss, Shidiannao）

模型优化:

• 量化：INT8、FP16、混合精度
• 剪枝：非结构化、结构化
• 知识蒸馏：大模型到小模型

NAS 方法:

• RL-based：NASNet, ENAS
• Evolutionary：AmoebaNet, Evolved Transformer
• Gradient-based：DARTS, FBNet
• Transformer-specific：HAT, NAS-BERT, Primer

八、总结

核心贡献

1. 全面分析: 系统性分析 Transformer 推理的工作负载特性
2. 全栈视角: 涵盖硬件、软件、调度、架构搜索多个层面
3. 案例研究: 在 Gemmini 加速器上验证优化方法
4. 关键发现: 揭示 Transformer 与 CNN 推理的本质差异

技术影响

1. 硬件设计指导: 为 Transformer 专用加速器设计提供原则
2. 优化策略选择: 帮助在不同场景选择合适的优化方法
3. NAS 应用: 展示 NAS 在 Transformer 优化中的潜力
4. 全栈协同: 强调软硬件协同设计的重要性

局限性

1. 时间限制: 综述基于 2023 年的工作，可能不包含最新进展
2. 硬件特定: 案例研究基于 Gemmini，结果可能不适用于其他平台
3. 任务特定: 实验主要在语言建模任务上进行
4. 模型特定: 主要分析 BERT 和 GPT-2 架构

九、参考资源

• 论文链接: arXiv:2302.14017
• PDF 下载: arXiv PDF
• Gemmini 加速器: GitHub
• 相关工作:
  • I-BERT: INT8 量化（参考 Fig. 14）
  • Once-for-All: NAS 权重共享（参考 Sec. 6.1.3）
  • Timeloop: 加速器性能建模（参考 Sec. 6.4.1）
