ViTCoD: Vision Transformer Acceleration via Dedicated Algorithm and Accelerator Co-Design

一、论文概述

项目	内容
标题	ViTCoD: Vision Transformer Acceleration via Dedicated Algorithm and Accelerator Co-Design
作者	Haoran You, Zhanyi Sun, Huihong Shi, Zhongzhi Yu, Yang Zhao, Yongan Zhang, Chaojian Li, Baopu Li, Yingyan (Celine) Lin
机构	Georgia Institute of Technology, Rice University, Oracle
论文	arXiv:2210.09573
发布	2022-10-18
主题	cs.CV / cs.AR (Computer Vision / Hardware Architecture)
会议	ISCA 2023

二、核心思想

问题定义

Vision Transformers (ViTs) 在各种视觉任务中取得了SOTA性能，但其自注意力模块仍然是主要瓶颈：

关键瓶颈：

• 自注意力模块在边缘设备上占总延迟的50%以上（LeViT-128高达69%）
• Q/K/V向量的矩阵乘法占自注意力模块延迟的53%
• 现有NLP Transformer加速器对ViTs不是最优的

NLP Transformer vs ViT的根本差异：

特性	NLP Transformer	Vision Transformer
输入token数	动态变化	相对固定
稀疏模式	动态预测	固定模式
可达稀疏度	≥50%	可达90%
精度影响	需动态预测	固定模式影响小

核心观察

ViT注意力图的固定稀疏特性：

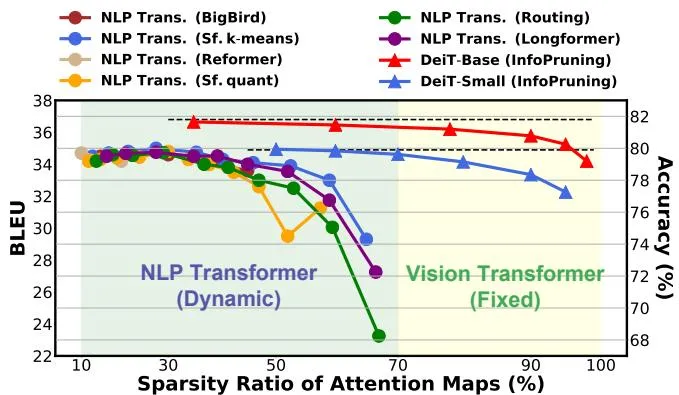

Figure 1: NLP Transformer和ViT在稀疏性-精度权衡上的对比。

关键发现：

• ViT的注意力图可以修剪至90%稀疏度，使用固定稀疏模式
• 精度损失极小（90%稀疏度下≤1.5%）
• NLP Transformer需要动态预测稀疏模式才能达到较好效果

解决方案概述

ViTCoD：首个专门针对稀疏ViT的算法-加速器协同设计框架。

算法层面：

1. Split and Conquer算法：修剪并极化注意力图为密集/稀疏两种固定模式
2. 轻量级自编码器模块：压缩Q/K向量，减少数据移动

硬件层面：

1. 双管加速器：分别处理密集和稀疏工作负载
2. 编码器/解码器引擎：支持自编码器模块

三、技术架构

整体框架

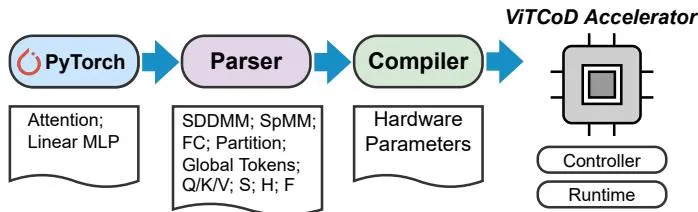

Figure 5: ViTCoD整体框架概述。

瓶颈分析

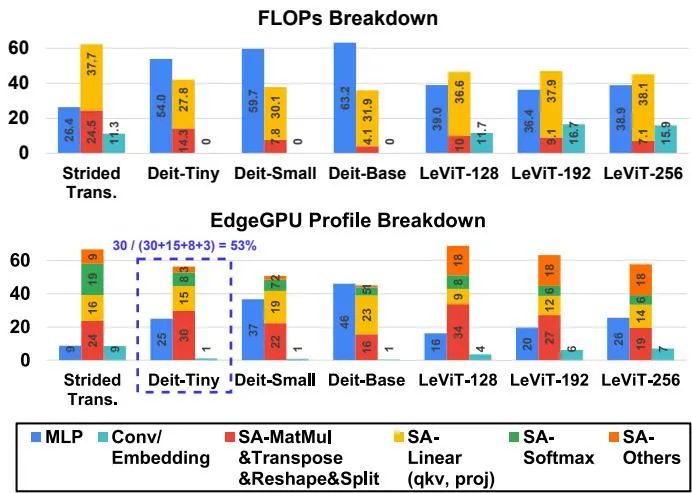

Figure 4: ViT推理的FLOPs和延迟分解。

关键观察：

• 自注意力模块不是FLOPs的主要部分，但占延迟50%以上
• 矩阵乘法（Q·K^T和S·V）及reshape操作占自注意力延迟的53%

ViTCoD算法

Split and Conquer算法

Figure 2: Split and Conquer算法示意图。

核心步骤：

1. 注意力图修剪：

   • 使用固定掩码修剪至90%稀疏度
   • ViTs的固定token数使得固定稀疏模式可行

2. 注意力图极化：

   • 将修剪后的注意力图重新排序
   • 形成密集区域和稀疏区域的两极分化
   • 规则化工作负载，便于硬件加速

3. 自编码器压缩：

   • 轻量级可学习自编码器模块
   • 将Q/K向量压缩至**50%**大小
   • 用计算换数据移动（更高效）

自注意力计算

$O_{\text{Attn}} = \text{Concat}(\text{H}_1, \ldots, \text{H}_h) \cdot W^O$

$\text{H}_i = \text{Softmax}\left(\frac{QW_i^Q \cdot (KW_i^K)^T}{\sqrt{d_k}}\right) \cdot VW_i^V$

稀疏注意力的两种矩阵乘法：

1. SDDMM：Q和K的采样密集-密集矩阵乘法
2. SpMM：注意力图与V的稀疏-密集矩阵乘法

加速器架构

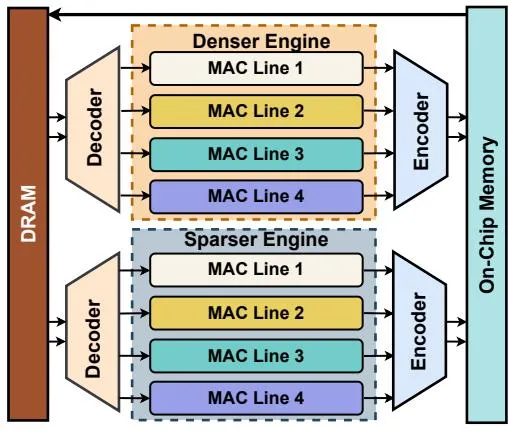

Figure 12: ViTCoD加速器微架构。

硬件特性

参数	配置
工艺	28nm CMOS
面积	3 mm²
功耗	323.9 mW
频率	500 MHz
SRAM	320 KB
MAC单元	512个（64线×8 MAC）
内存带宽	76.8 GB/s (DDR4-2400)

双管架构

Figure 13: PE阵列设计。

设计选择：

• 密集引擎：处理极化后的密集注意力区域
• 稀疏引擎：处理极化后的稀疏注意力区域
• 编码器/解码器引擎：支持自编码器模块

数据流设计

Figure 11: S-stationary和K-stationary数据流对比。

K-stationary数据流的优势：

1. K向量完全复用
2. 只需小的片上缓冲区
3. 更适合稀疏注意力加速
4. Q向量的频繁访问可通过AE模块缓解

四、实验结果

实验设置

测试模型：

• DeiT-Base/Small/Tiny：标准ViT模型
• LeViT-128/192/256：移动端ViT变体
• Strided Transformer：AR/VR应用SOTA

数据集：

• ImageNet：图像分类
• Human3.6M：3D人体姿态估计

基线平台：

• CPU: Intel Xeon Gold 6230R
• EdgeGPU: Nvidia Jetson Xavier NX
• GPU: Nvidia 2080Ti
• SpAtten: 注意力加速器
• Sanger: 注意力加速器

核心注意力加速

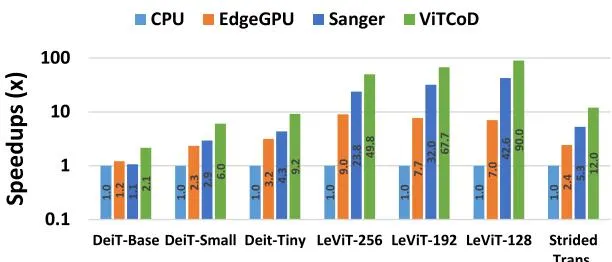

Figure 15: ViTCoD与五个基线的加速比对比。

核心注意力加速比（90%稀疏度）：

基线	加速比
CPU	235.3×
EdgeGPU	160.6×
GPU	86.0×
SpAtten	10.1×
Sanger	6.8×

端到端ViT加速比：

基线	加速比
CPU	33.8×
EdgeGPU	5.6×
SpAtten	3.1×
Sanger	2.1×

能效对比

能量效率：

• ViTCoD比最优基线Sanger提升9.8倍能效

精度-延迟权衡

DeiT模型结果：

模型	稀疏度	精度变化	延迟减少
DeiT-Base	90%	-1.5%	85.8%
DeiT-Small	90%	-1.2%	80.5%
DeiT-Tiny	90%	-0.8%	72.0%

LeViT模型结果：

模型	稀疏度	精度变化	延迟减少
LeViT-256	90%	-0.5%	84.3%
LeViT-192	90%	-0.4%	79.2%
LeViT-128	90%	-0.3%	72.0%

关键发现：

• 90%稀疏度下精度损失**<1%**
• 延迟减少72%~85.8%

消融实验

Split and Conquer分解：

技术	加速比
仅重排序	2.59×
仅修剪	5.14×
完整ViTCoD	6.8×

关键发现：

• 修剪使稀疏部分更稀疏，增强极化效果
• 重排序使稀疏模式更规则化
• 两者结合效果最佳

自编码器效果

数据移动减少：

• 采用AE模块后，数据移动占比从50%降至28%
• 精度恢复后损失**<0.5%**

跨稀疏度评估

稀疏度	vs CPU	vs EdgeGPU	vs GPU	vs SpAtten	vs Sanger
60%	127.2×	77.0×	46.5×	6.8×	4.3×
70%	156.8×	95.4×	57.6×	7.6×	5.1×
80%	198.4×	120.8×	72.9×	8.9×	6.0×
90%	235.3×	160.6×	86.0×	10.1×	6.8×

NLP模型适用性

BERT-Base结果：

• 60%稀疏度：精度下降1.18%
• 相比Sanger：1.93×/3.69×加速（60%/90%稀疏度）

限制：ViTCoD的静态稀疏模式对NLP模型效果较差

布局验证

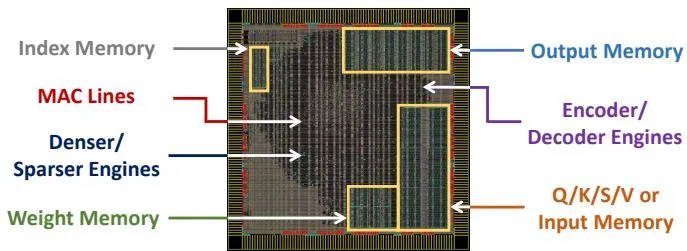

Figure 16: ViTCoD加速器的布局规划图。

• 使用Synopsys工具链综合
• 28nm CMOS工艺
• RTL实现验证

五、核心创新

创新点	说明	效果
Split and Conquer	修剪+极化注意力图为固定模式	90%稀疏度，<1%精度损失
自编码器模块	压缩Q/K向量至50%	数据移动减少44%
双管加速器	分别处理密集/稀疏工作负载	6.8× vs Sanger
K-stationary数据流	适合稀疏注意力模式	更高PE利用率
算法-硬件协同	算法优化指导硬件设计	整体33.8× vs CPU

六、与相关方法对比

方法	特点	ViTCoD优势
SpAtten	通用注意力加速	10.1×加速，9.8×能效
Sanger	NLP Transformer加速	6.8×加速，更适合ViT
Longformer	稀疏注意力算法	固定模式，硬件友好
DeiT	ViT训练方法	可直接应用ViTCoD加速
LeViT	移动端ViT	进一步加速72%~84%

七、局限性

1. NLP适用性：静态稀疏模式对NLP Transformer效果较差
2. 固定稀疏度：需要预设稀疏比例，不够灵活
3. 硬件依赖：需要专用加速器才能发挥最佳效果
4. 训练开销：自编码器需要额外微调

八、总结

核心贡献

1. 首个ViT协同设计框架：算法和加速器联合优化
2. 固定稀疏模式：利用ViT特性，90%稀疏度仅损失<1%精度
3. 自编码器创新：用计算换数据移动，解决稀疏加速瓶颈
4. 双管架构：专门处理密集/稀疏两种工作负载
5. 全面验证：在7个ViT模型、2个数据集上验证

性能总结

指标	DeiT	LeViT	Strided Transformer
最大稀疏度	90%	90%	90%
精度损失	<1.5%	<0.5%	<1%
延迟减少	72%~86%	72%~84%	80%+
vs CPU加速	33.8×	28.5×	35.2×

技术影响

ViTCoD展示了算法-硬件协同设计的重要性：

• ViT特性利用：固定token数→固定稀疏模式
• 数据移动优化：自编码器解决稀疏加速瓶颈
• 硬件友好设计：极化注意力图→规则化工作负载
• 跨领域启发：可扩展到其他Transformer架构

九、参考资源

• 论文: arXiv:2210.09573
• 会议: ISCA 2023
• 相关工作:
  • DeiT - 数据高效ViT训练
  • LeViT - 快速推理ViT
  • SpAtten - 稀疏注意力加速器
  • Sanger - NLP Transformer加速器
  • DeepCache - 扩散模型缓存加速
