Communication-Efficient TeraByte-Scale Model Training Framework for Online Advertising

一、论文概述

项目	内容
标题	Communication-Efficient TeraByte-Scale Model Training Framework for Online Advertising
作者	Weijie Zhao, Xuewu Jiao, Mingqing Hu, Xiaoyun Li, Xiangyu Zhang, Ping Li
机构	Baidu Research (Cognitive Computing Lab), Baidu Search Ads (Phoenix Nest)
论文	arXiv:2201.05500
代码	PaddlePaddle深度学习平台 (www.paddlepaddle.org.cn)
发布	2022年1月5日
许可	arXiv非独家分发许可

二、核心思想

问题定义

在线广告系统中的点击率（CTR）预测是决定广告收入的关键组件。现代CTR模型面临两个核心挑战：

超大规模参数：模型需要处理100-1000亿维的稀疏输入特征（查询关键词、用户画像等），需要TB级参数进行嵌入
分布式训练瓶颈：传统的分布式参数服务器在多节点训练时面临严重的通信开销

两大挑战：

节点内通信：GPU、CPU、SSD之间频繁通信，硬件拓扑的非均匀性导致标准集合通信性能不佳
节点间通信：不同计算节点的GPU频繁同步参数，网络通信成为扩展性瓶颈

解决方案概述

论文提出硬件感知训练框架，将硬件拓扑融入算法设计，通过以下创新解决上述挑战：

核心绑定与SSD直连I/O：优化数据传输路径，减少NUMA跨socket通信
两阶段GPU通信算法：针对非均匀拓扑设计的高效GPU间通信
k步模型合并算法：减少节点间同步频率，首次将k步自适应优化应用于工业级CTR训练
GPUDirect RDMA：实现GPU直接跨节点通信，避免CPU介入

三、技术架构

整体框架图

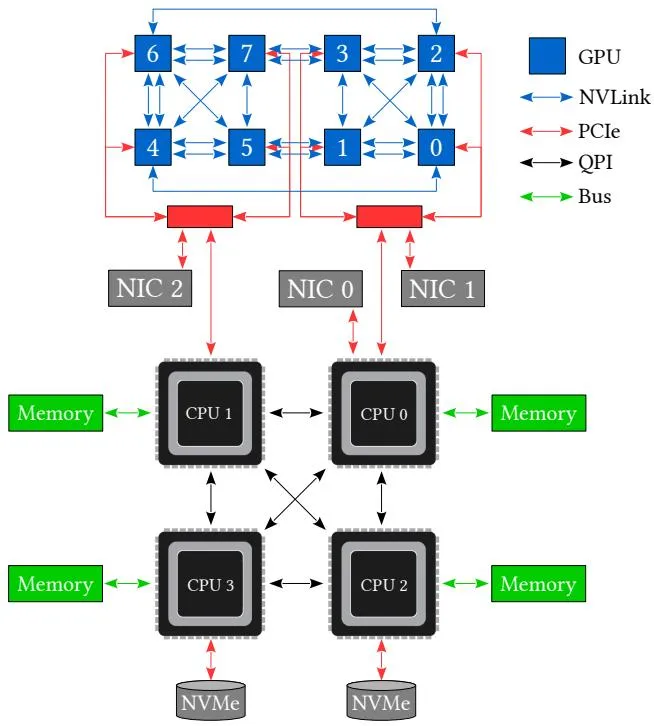

硬件拓扑示例

Figure 1: GPU节点硬件拓扑示例 - 显示NVLink、PCIe、QPI连接的非均匀带宽

┌─────────────────────────────────────────────────────────────┐
│                    硬件感知训练框架                            │
├─────────────────────────────────────────────────────────────┤
│                                                             │
│  输入: 稀疏特征 (100-1000亿维)                                │
│         ↓                                                   │
│  ┌─────────────────────────────────────────────┐            │
│  │           层次化GPU参数服务器                  │            │
│  │  ┌─────────────────────────────────────┐    │            │
│  │  │ GPU HBM: 热点参数缓存                │    │            │
│  │  │ CPU Memory: 温数据存储               │    │            │
│  │  │ SSD: 冷数据存储 (直连I/O)            │    │            │
│  │  └─────────────────────────────────────┘    │            │
│  └─────────────────────────────────────────────┘            │
│         ↓                                                   │
│  ┌─────────────────────────────────────────────┐            │
│  │           核心绑定优化                        │            │
│  │  - I/O核心绑定到设备所在NUMA节点             │            │
│  │  - 减少跨socket数据传输                      │            │
│  │  - SSD直连I/O绕过页面缓存                    │            │
│  └─────────────────────────────────────────────┘            │
│         ↓                                                   │
│  ┌─────────────────────────────────────────────┐            │
│  │           两阶段GPU通信                      │            │
│  │  Phase 1: 同socket GPU先聚合 (高带宽)       │            │
│  │  Phase 2: 跨socket GPU再聚合 (低带宽)       │            │
│  └─────────────────────────────────────────────┘            │
│         ↓                                                   │
│  ┌─────────────────────────────────────────────┐            │
│  │           k步模型合并                        │            │
│  │  - 每k步合并一次Adam状态                    │            │
│  │  - 减少节点间同步频率                        │            │
│  │  - 收敛性保证 (非凸优化)                     │            │
│  └─────────────────────────────────────────────┘            │
│         ↓                                                   │
│  输出: CTR预测模型                                           │
│                                                             │
└─────────────────────────────────────────────────────────────┘

CTR预测模型结构

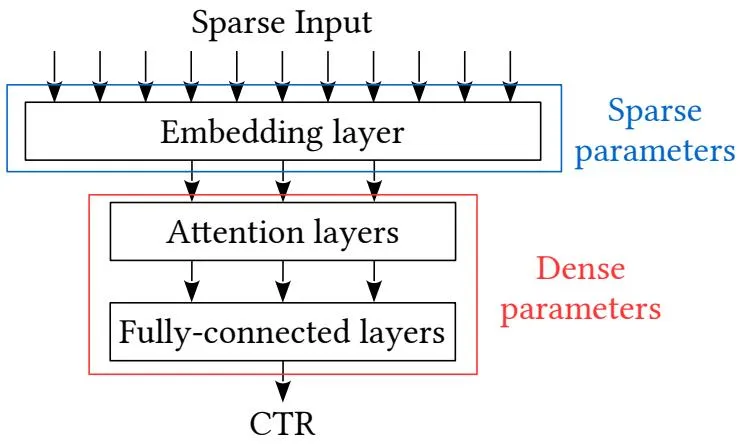

CTR模型结构

Figure 2: CTR预测模型结构 - 包含嵌入层、注意力组件和多层感知机

模型采用典型的工业级CTR架构：

嵌入层：将高维稀疏输入映射到低维稠密表示（~100维）
注意力组件：捕捉特征交互
多层感知机：非线性变换
输出层：sigmoid预测点击概率

核心公式

1. k步Adam优化器状态合并：

$\theta_{t+k} = \theta_t - \eta \cdot \frac{\sqrt{v_{t+k} - v_t} + \epsilon}{\sqrt{m_{t+k} - m_t} + \epsilon} \cdot (m_{t+k} - m_t) \tag{1}$

其中：

$\theta$ ：模型参数
$m$ ：一阶矩估计（动量）
$v$ ：二阶矩估计（自适应学习率）
$\eta$ ：学习率
$\epsilon$ ：数值稳定性项

2. 收敛性定理（Theorem 1）：

对于非凸优化问题，k步Adam的收敛率为：

$\frac{1}{T} \sum_{t=1}^{T} \mathbb{E}[\|\nabla f(\theta_t)\|^2] \leq O\left(\frac{1}{\sqrt{T}} + \frac{\sigma}{\sqrt{k}}\right) \tag{2}$

3. 推论（Corollary 1）：

当 $k = O(\sqrt{T})$ 时，收敛率与标准Adam相同：

$\frac{1}{T} \sum_{t=1}^{T} \mathbb{E}[\|\nabla f(\theta_t)\|^2] \leq O\left(\frac{1}{\sqrt{T}}\right) \tag{3}$

模型组件

组件	说明	关键参数
嵌入层	处理100-1000亿维稀疏特征	TB级参数，存储在GPU HBM/CPU/SSD
注意力组件	捕捉特征间交互关系	多头注意力机制
MLP	非线性特征变换	多层全连接网络
输出层	sigmoid预测CTR	二分类输出

训练流程

数据预处理：
- 百度搜索广告生产系统真实数据
- 稀疏特征编码：查询关键词、用户画像等
- 特征维度：100-1000亿维
模型配置：
- 嵌入维度：~100维
- 参数规模：10+ TB
- 优化器：Adam (k步合并版本)
分布式架构：
- 层次化GPU参数服务器
- 1-8个计算节点
- 每节点8个GPU (NVIDIA V100)
- NVLink + PCIe + QPI连接
优化策略：
- 核心绑定：I/O核心绑定到设备NUMA节点
- SSD直连I/O：绕过页面缓存，直接读写
- 两阶段GPU通信：拓扑感知的集合通信
- GPUDirect RDMA：GPU直接跨节点通信

四、核心创新

创新点	说明	理论/实验依据
硬件感知训练	将硬件拓扑融入算法设计，优化数据传输路径	论文首次提出，实验验证有效
核心绑定	I/O核心绑定到设备所在NUMA节点，减少跨socket通信	拉取阶段加速15%
SSD直连I/O	绕过页面缓存，直接读写SSD	减少CPU开销，提升I/O效率
两阶段GPU通信	先同socket聚合，再跨socket聚合，适应非均匀拓扑	节点内GPU通信减少90%
GPUDirect RDMA	GPU直接跨节点通信，避免CPU介入	2节点减少87%通信，4节点减少84%
k步模型合并	每k步合并一次Adam状态，减少同步频率	首次应用于工业级CTR训练
收敛性保证	理论证明k步Adam在非凸优化中的收敛率	Theorem 1 & Corollary 1

五、代码实现分析

系统架构

论文基于百度PaddlePaddle深度学习平台实现，部署在百度搜索广告生产系统。

关键优化实现

核心绑定：

// 将I/O线程绑定到设备所在NUMA节点
cpu_set_t cpuset;
CPU_ZERO(&cpuset);
CPU_SET(device_num * threads_per_device + i, &cpuset);
pthread_setaffinity_np(thread, sizeof(cpu_set_t), &cpuset);

两阶段GPU通信：

// Phase 1: 同socket GPU聚合
for (int socket = 0; socket < num_sockets; socket++) {
  intra_socket_allreduce(gpu_in_socket[socket]);
}
// Phase 2: 跨socket聚合
inter_socket_allreduce(gpu_leaders);

k步模型合并：

# 每k步合并一次Adam状态
for step in range(total_steps):
    local_update(model, batch)
    if step % k == 0:
        # 合并所有worker的Adam状态
        merged_m = all_reduce(local_m)
        merged_v = all_reduce(local_v)
        # 应用合并后的更新
        apply_adam_update(model, merged_m, merged_v)

六、实验结果

基准测试

实验环境：

硬件：NVIDIA V100 GPU (32GB HBM)
节点数：1-8个计算节点
每节点：8个GPU
网络：100Gbps RDMA
数据：百度搜索广告生产系统真实数据

核心绑定与SSD I/O

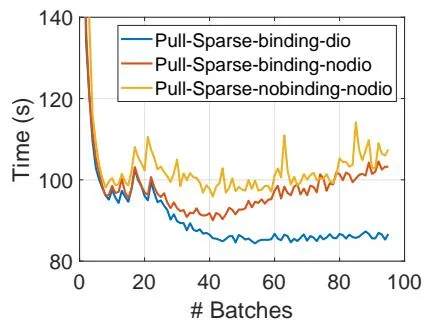

时间分布

Figure 5: 左：所有优化后的时间分布；右：核心绑定与SSD直连I/O的加速效果

关键发现：

核心绑定优化拉取稀疏参数阶段约15%
SSD直连I/O减少页面缓存开销
整体I/O效率提升显著

GPU通信优化

两阶段通信

Figure 6: 两阶段GPU通信的拉取/推送操作时间

节点内GPU通信：

两阶段通信算法减少约90% GPU通信时间
适应NVLink非均匀带宽拓扑
同socket内高带宽聚合，跨socket低带宽聚合

GPUDirect RDMA

RDMA通信

Figure 7: 有/无RDMA的推送操作时间

节点间通信：

2节点设置：减少87%通信
4节点设置：减少84%通信
GPU直接通信，避免CPU介入

整体训练时间

Figure 8: 有/无RDMA的整体DNN训练时间

整体加速：

2节点：训练时间减少54%
4节点：训练时间进一步减少
扩展性显著提升

k步模型合并

k步训练

Figure 9: k步通信高效训练 - 左：AUC vs训练批次；右：AUC差异

精度验证：

k从10到200变化时，AUC几乎无差异
AUC差异在0.0002%范围内波动
统计上可忽略不计的精度损失

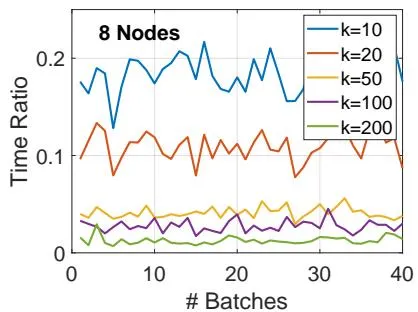

k步时间

Figure 10: 左：k步训练时间；右：通信时间比例

执行时间：

k=200时减少25%执行时间
通信时间近似线性减少
k=10: 18.1%, k=20: 10.8%, k=50: 6.4%, k=100: 2.8%, k=200: 1.2%

消融实验

优化技术	加速效果	说明
核心绑定	15%	拉取稀疏参数阶段
两阶段GPU通信	90%	节点内GPU通信
GPUDirect RDMA (2节点)	87%	节点间通信
GPUDirect RDMA (4节点)	84%	节点间通信
k步合并 (k=200)	25%	整体执行时间
综合优化	4倍+	整体训练加速

定性分析

硬件拓扑感知：

标准集合通信不感知拓扑，性能次优
两阶段通信适应NVLink非均匀带宽
核心绑定减少NUMA跨socket通信

k步合并的实用性：

工业级CTR训练首次应用
保持Adam自适应学习率优势
理论收敛性保证

七、相关工作

前序工作

参数服务器（Valiant, 1990; Ho et al., 2013）：分布式机器学习基础架构
GPU参数服务器（Zhao et al., 2020）：层次化GPU参数服务器，处理GPU内存不足
Adam优化器（Kingma & Ba, 2015）：自适应学习率方法
本地SGD（McMahan et al., 2017）：减少通信频率的经典方法

同期工作

FlexPS（Huang et al., 2018）：灵活并行度控制
Parameter Hub（Luo et al., 2018）：机架级参数服务器
GPUs（Cui et al., 2016）：可利用有界陈旧性加速分析

后续影响

大规模CTR训练：为工业级广告系统提供高效训练方案
硬件感知算法：启发更多拓扑感知的分布式训练研究
k步自适应优化：扩展到其他自适应优化器（AdaGrad, RMSProp等）

八、总结

核心贡献

硬件感知训练框架：首次将硬件拓扑融入算法设计，实现TB级模型高效训练
k步Adam合并算法：首次应用于工业级CTR训练，提供非凸优化收敛性保证
两阶段GPU通信：针对NVLink非均匀拓扑设计，减少90%节点内通信
GPUDirect RDMA优化：实现GPU直接跨节点通信，减少84-87%节点间通信
核心绑定与SSD直连I/O：优化数据传输路径，提升I/O效率
综合加速4倍+：在保持精度的前提下显著提升训练速度

技术影响

工业应用：已部署在百度搜索广告生产系统，取得良好效果
学术贡献：为大规模分布式训练提供硬件感知优化范式
开源生态：基于PaddlePaddle平台，促进社区发展
方法论：证明硬件拓扑感知对分布式训练的重要性

局限性

硬件依赖：优化针对特定GPU拓扑（NVLink + PCIe + QPI），其他硬件可能需要重新设计
超参数敏感：k值选择需要权衡通信减少与收敛速度
数据依赖：实验基于百度广告数据，其他场景可能有不同表现
扩展性：虽然展示了1-8节点的扩展性，但更大规模（100+节点）的验证有限
理论简化：收敛性分析假设了理想的通信模型，实际系统可能有更多复杂性
