Design Principles for Sparse Matrix Multiplication on the GPU
GPU上稀疏矩阵乘法的设计原则
Design Principles for Sparse Matrix Multiplication on the GPU
一、论文概述
| 项目 | 内容 |
|---|---|
| 标题 | Design Principles for Sparse Matrix Multiplication on the GPU |
| 作者 | Carl Yang, Aydin Buluc, John D. Owens |
| 机构 | University of California, Davis |
| 论文 | arXiv:1803.08601 |
| 代码 | - |
| 发布 | 2018年3月 |
| 许可 | - |
二、核心思想
问题定义
稀疏矩阵-稠密矩阵乘法（SpMM）是科学计算和机器学习中的基本操作。在GPU上高效实现SpMM面临以下挑战：
- 负载不均衡：稀疏矩阵的行长度变化导致计算负载不均衡
- 内存访问模式：不规则的稀疏结构导致非合并的内存访问
- 并行策略选择：不同稀疏模式需要不同的并行策略
解决方案概述
本文提出两个新颖的SpMM算法：
- Row Split算法：将每行分配给一个warp，适用于长行矩阵
- Merge-based算法：基于合并路径的负载均衡，适用于短行矩阵
关键设计原则：
- 合并的内存访问模式
- 指令级并行（ILP）隐藏延迟
- 基于行长度的启发式切换
实验结果：
- 几何平均加速31.7%
- 峰值加速4.1倍
- 启发式切换准确率99.3%
三、技术架构
整体框架图

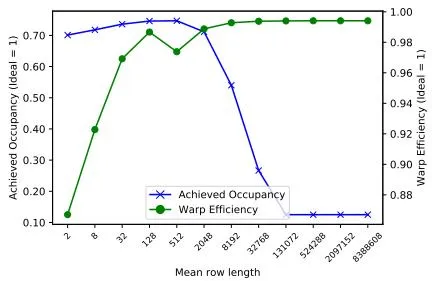

Figure 1: 供应商提供的实现中的负载不均衡问题。
关键观察：
- Type 1负载不均衡：长行未充分分割，部分计算资源空闲
- Type 2负载不均衡：短行分配过多资源，资源浪费
- 不同矩阵需要不同的并行策略
SpMV并行化变体
Figure 2: 三种SpMV并行化变体的比较。
1. Row Split
策略：将每行分配给一个处理器 优点：简单，合并访问 缺点：长行计算时间长
2. Nonzero Split
策略：将非零元素均匀分配给处理器 优点：负载均衡 缺点：需要额外同步
3. Merge Path
策略：二维二分搜索分配行和非零元素 优点：完美负载均衡 缺点：实现复杂
Row Split SpMM设计
Figure 3: Row Split SpMM的设计。
关键设计决策：
1. 粒度选择
选项：
- 每线程一行
- 每warp一行
- 每CTA一行
选择：每warp一行
- 最简单的设计
- 对B的合并内存访问
- 适合大多数矩阵
2. 内存访问模式
创新点：首次描述的内存访问策略
传统方法：
- 每个线程加载B的一列或一行
- 导致非合并访问
本文方法：
- 线程布局优化
- 对所有三个矩阵（A、B、C）的合并访问
- 显著提高性能
3. ILP优化
策略：
- 每个warp处理一行的所有非零元素
- 利用ILP隐藏内存延迟
- 使用shuffle广播技术
shuffle广播：
- 32个线程轮流广播值给其他线程
- 节省共享内存
- 提高内存吞吐量
Merge-based SpMM设计
策略：基于合并路径的负载均衡
适用场景：
- 短行矩阵
- Type 2负载不均衡严重
实现：
- 扩展Baxter的非零分割概念
- 使用合并路径进行负载均衡
- 自动分配更多行给CTA处理短行
核心公式
负载均衡度量
平均行长度：
其中nnz是非零元素数量，n是行数。
启发式切换：
- 如果 ，使用merge-based算法
- 否则，使用row split算法
性能模型
Row Split性能：
- 适合长行（）
- ILP与行长度成正比
- 寄存器使用可控
Merge-based性能：
- 适合短行（）
- 完美负载均衡
- 实现复杂度高
四、核心创新
| 创新点 | 说明 | 理论/实验依据 |
|---|---|---|
| 内存访问策略 | 对所有三个矩阵的合并访问 | 首次在文献中描述 |
| Row Split优化 | 每warp一行+ILP优化 | 长行矩阵加速30.8% |
| Merge-based扩展 | 将SpMV的合并路径扩展到SpMM | 短行矩阵加速53% |
| 启发式切换 | 基于平均行长度的O(1)切换 | 准确率99.3% |
五、实验结果
实验配置
评估数据集：
- SuiteSparse稀疏矩阵集合（157个数据集）
- 合成矩阵用于微基准测试
硬件环境：
- NVIDIA GPU
基线：
- cuSPARSE csrmm
- cuSPARSE csrmm2
Row Split性能

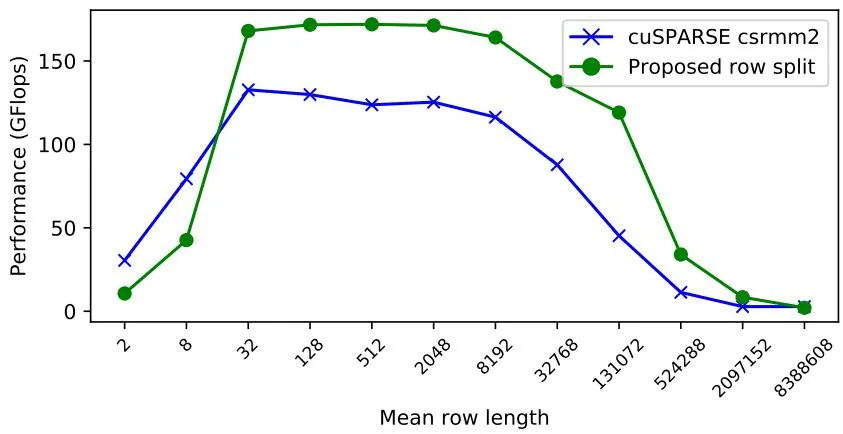

Figure 5(a): Row Split在长行矩阵上的性能。
关键结果：
- 几何平均加速30.8%
- 峰值改进39%
- 10个长行SuiteSparse数据集（平均62.5非零元素/行）
Merge-based性能
Figure 5(b): Merge-based在短行矩阵上的性能。
关键结果：
- 几何平均加速53%
- 峰值改进237%
- 10个短行SuiteSparse数据集（平均7.92非零元素/行）
启发式切换结果
Figure 6: 启发式切换的整体结果。
关键结果：
- 几何平均加速31.7%
- 峰值加速4.1倍
- 相比cuSPARSE csrmm2
切换准确率：
- 99.3%的准确率
- 接近完美预言机的性能

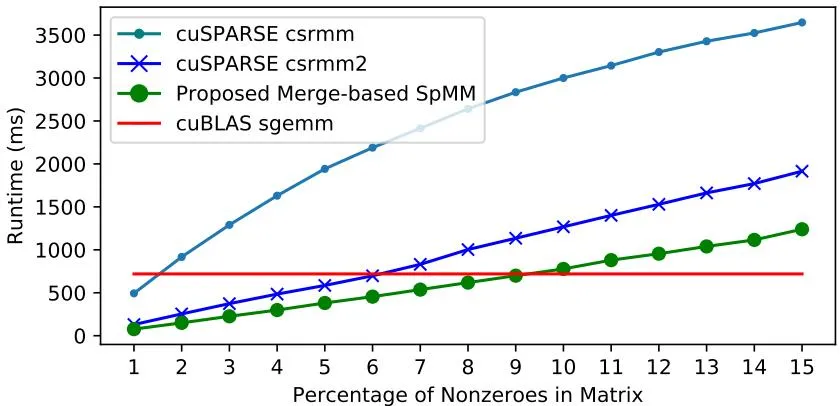

稀疏vs稠密比较
关键发现：
- 当稀疏矩阵填充率低于9%时，稀疏SpMM比稠密GEMM更快
- 稀疏性阈值取决于矩阵结构和硬件特性
六、相关工作
稀疏矩阵乘法
| 方法 | 关键特性 | 本文对比 |
|---|---|---|
| cuSPARSE | NVIDIA标准库 | 基线对比 |
| CUSP | 稀疏矩阵库 | 相关工作 |
| Merge Path | SpMV负载均衡 | 扩展到SpMM |
GPU并行策略
| 方法 | 关键特性 | 本文对比 |
|---|---|---|
| Row Split | 每行一个处理器 | 优化设计 |
| Nonzero Split | 每非零元素一个处理器 | 相关工作 |
| Warp-level | Warp级并行 | 本文选择 |
七、总结
核心贡献
-
设计原则：提出GPU上SpMM的设计原则，包括内存访问、并行策略和负载均衡
-
两个算法：Row Split和Merge-based算法，分别适用于长行和短行矩阵
-
内存访问创新：首次描述对所有三个矩阵的合并访问策略
-
启发式切换：基于平均行长度的O(1)启发式，实现99.3%的切换准确率
技术影响
- 稀疏计算：为GPU上的稀疏矩阵乘法提供了设计指导
- 性能优化：展示了ILP和内存访问优化的重要性
- 算法选择：提供了基于矩阵特征的算法选择方法
- 实际应用：可以应用于科学计算和机器学习
局限性
- 硬件依赖：针对特定GPU架构优化
- 矩阵类型：主要针对CSR格式
- 稠密矩阵宽度：主要在64列的稠密矩阵上测试
- 更新硬件：可能需要针对新GPU架构重新优化
八、参考资源
- 论文: https://arxiv.org/abs/1803.08601
- SuiteSparse: 稀疏矩阵测试集
- cuSPARSE: NVIDIA稀疏矩阵库
- Merge Path: SpMV负载均衡算法
